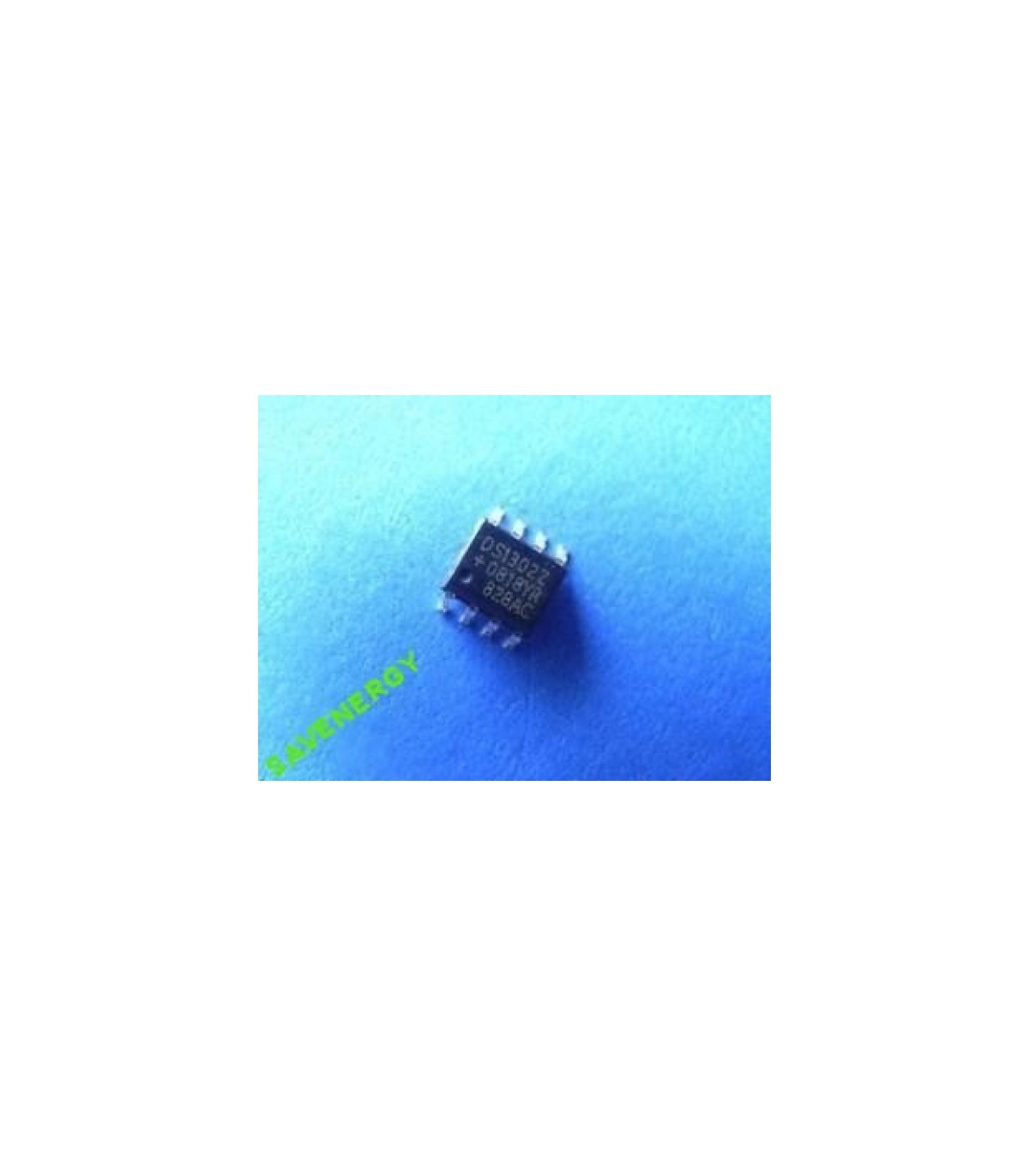

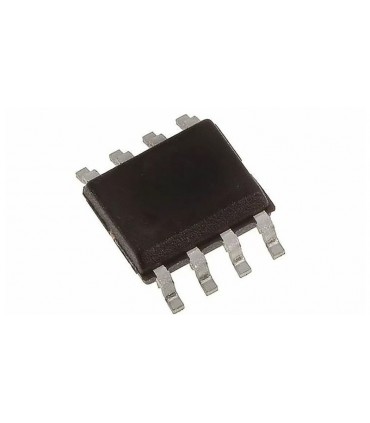

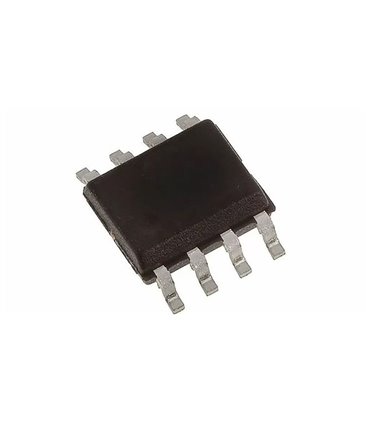

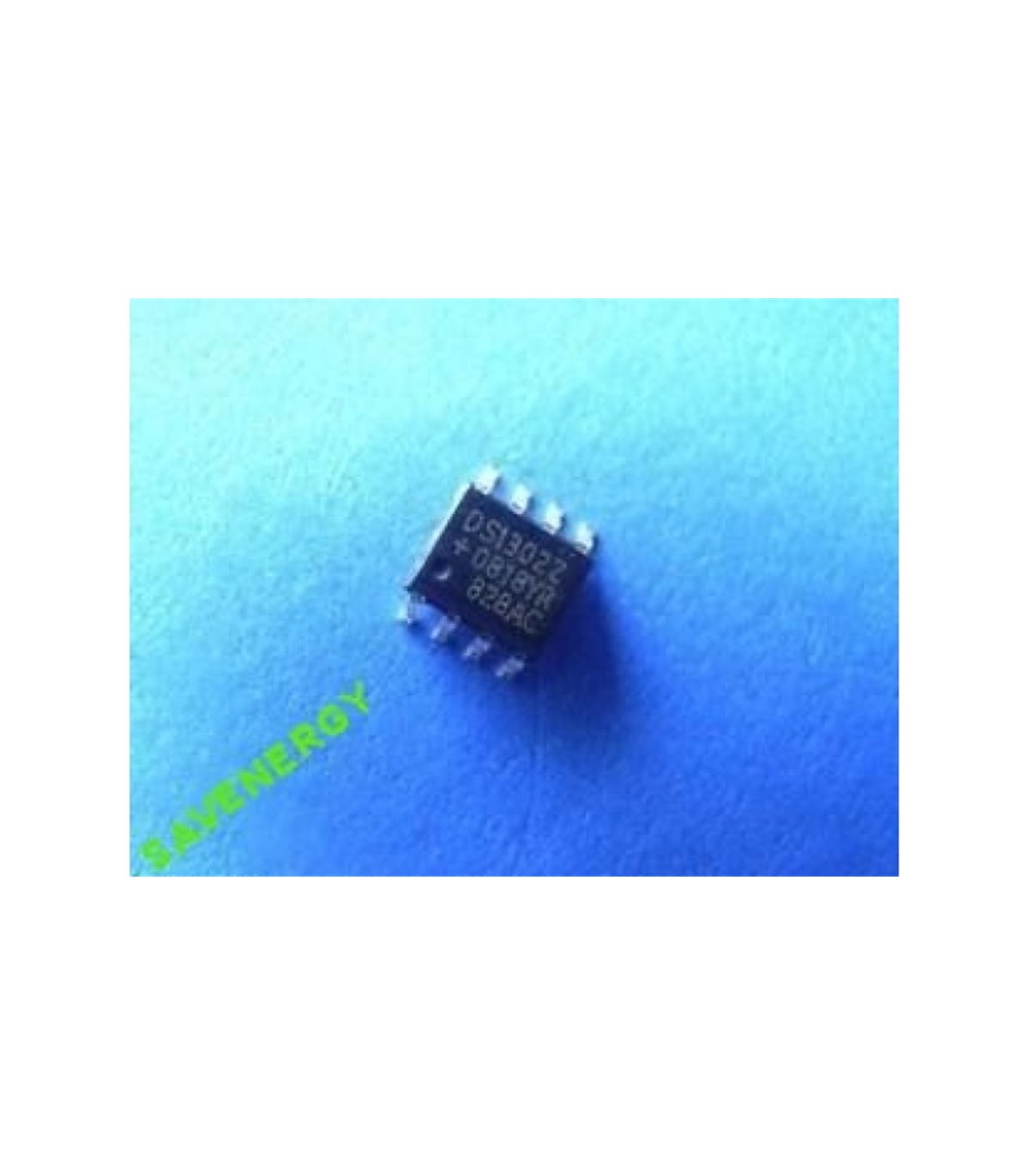

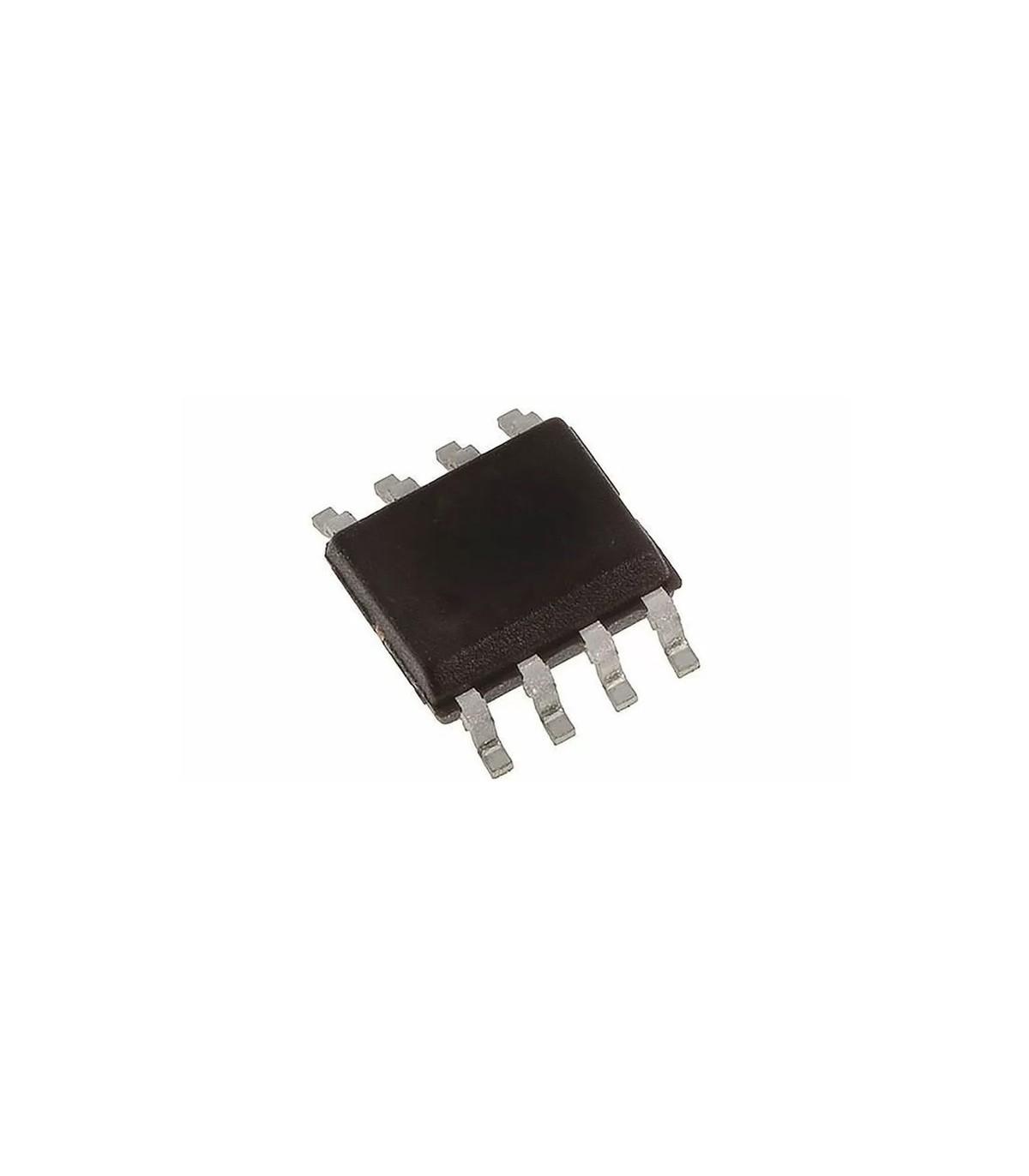

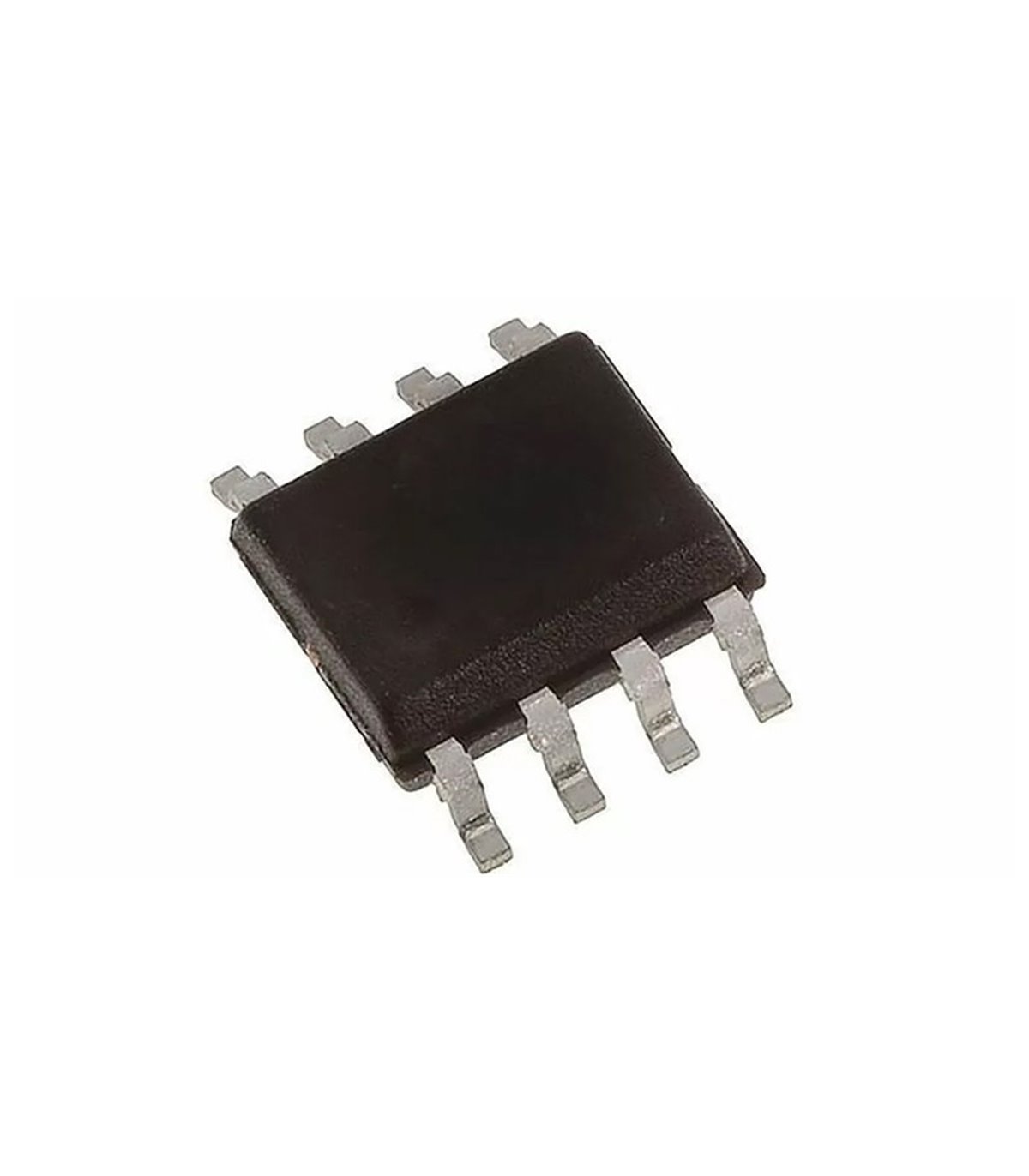

Микросхема DS1302 DS1302Z SOP-8 (10146)

Микросхема для хранения времени с цепью заряда DS1302. Микросхема DS1302 содержит часы реального времени с календарем и 31 байт статического ОЗУ. Она общается с микропроцессором через простой последовательный интерфейс. Информация о реальном времени и календаре представляется в секундах минутах, часах, дне, дате, месяце и годе.

Если текущий месяц содержит менее 31 дня, то микросхема автоматически определит количество дней в месяце с учетом высокосности текущего года. Часы работают или в 24-часовом или 12-часовом формате с индикатором AM/PM (до полудня/ после полудня). Подключение DS1302 к микропроцессу упрощено за счет синхронной последовательной связи. Для этого требуется только 3 провода: (1) RST (сброс), (2) I/O (линия данных) и (3) SCLK (синхронизация последовательной связи). Данные могут передаваться по одному байту или последовательностью байтов до 31. DS1302 разработан, чтобы потреблять малую мощность и сохранять данные и информацию часов при потреблении менее 1 мкВт. DS1302 - преемник DS1202. В дополнение к основным функциям хранения времени DS1202, DS1302 имеет два вывода питания для подключения основного и резервного источника питания, возможность подключения программируемой цепи заряда к выводу VCC1 и семь дополнительных байтов ОЗУ.

Технические характеристики

Подсчет реального времени в секундах, минутах, часах, датах месяца, месяцах, днях недели и годах с учетом высокосности текущего года вплоть до 2100 г. Дополнительное ОЗУ 31 x 8 для хранения данных Последовательный ввод – вывод информации для сокращения выводов микросхемы Выполнение всех функций при напряжении питания 2.0-5.5 В Выполнение всех функций при напряжении 2.0-5.5 В на дополнительном выводе питания Потребление не более 300 нA при 2.5 В питания Чтение и запись информации по одному байту или потоком Исполнение в 8-ми выводном корпусе DIP, а также по заказу в 8-ми выводном SOIC корпусе для поверхностного монтажа Простой 3-проводной интерфейс Совместимость с TTL-микросхемами (Vcc= 5V) Возможность поставки в промышленном диапазоне температур: от -40°C до+85°C Совместимость с DS1202

Отличия от DS1202

Возможность подключения встроенной цепи подзарядки к выводу Vcc1 Два вывода питания для подключения основного и резервного источника питания Увеличено ОЗУ на 7 байт
