Активный универсальный конденсаторный балансир 8S 3A (20738)

Характеристики:

• Тип балансировки:
• Активный балансир с использованием конденсаторов для перераспределения заряда между ячейками.
• Количество ячеек:
• До 8 ячеек (8S).
• Максимальный ток балансировки:
• 3A (активный).
• Рабочее напряжение:
• Соответствует номинальному напряжению литиевых аккумуляторов (Li-ion, LiFePO4 и др.).
• Назначение:
• Выравнивание напряжения между ячейками аккумуляторной батареи для повышения её эффективности и продления срока службы.
• Метод балансировки:
• Конденсаторный, обеспечивающий быстрое перераспределение энергии между ячейками без нагрева.
• Размеры платы:
• Обычно компактные, но точные размеры нужно уточнить у производителя (например, 56х29.4х4.3 мм).

Особенности:

• Автоматическое выравнивание напряжения между элементами.
• Возможность работы с различными типами литиевых батарей (Li-ion, LiFePO4).
• Простой в подключении с помощью разъема для балансировочных кабелей.

Температурный диапазон: Рабочая температура: -40°C ~ +85°C (необходимо уточнить в зависимости от производителя).

Применение: Используется в батарейных системах для электротранспорта, солнечных электростанций, накопителей энергии и другого оборудования.

Основные особенности:

1. Конденсаторы

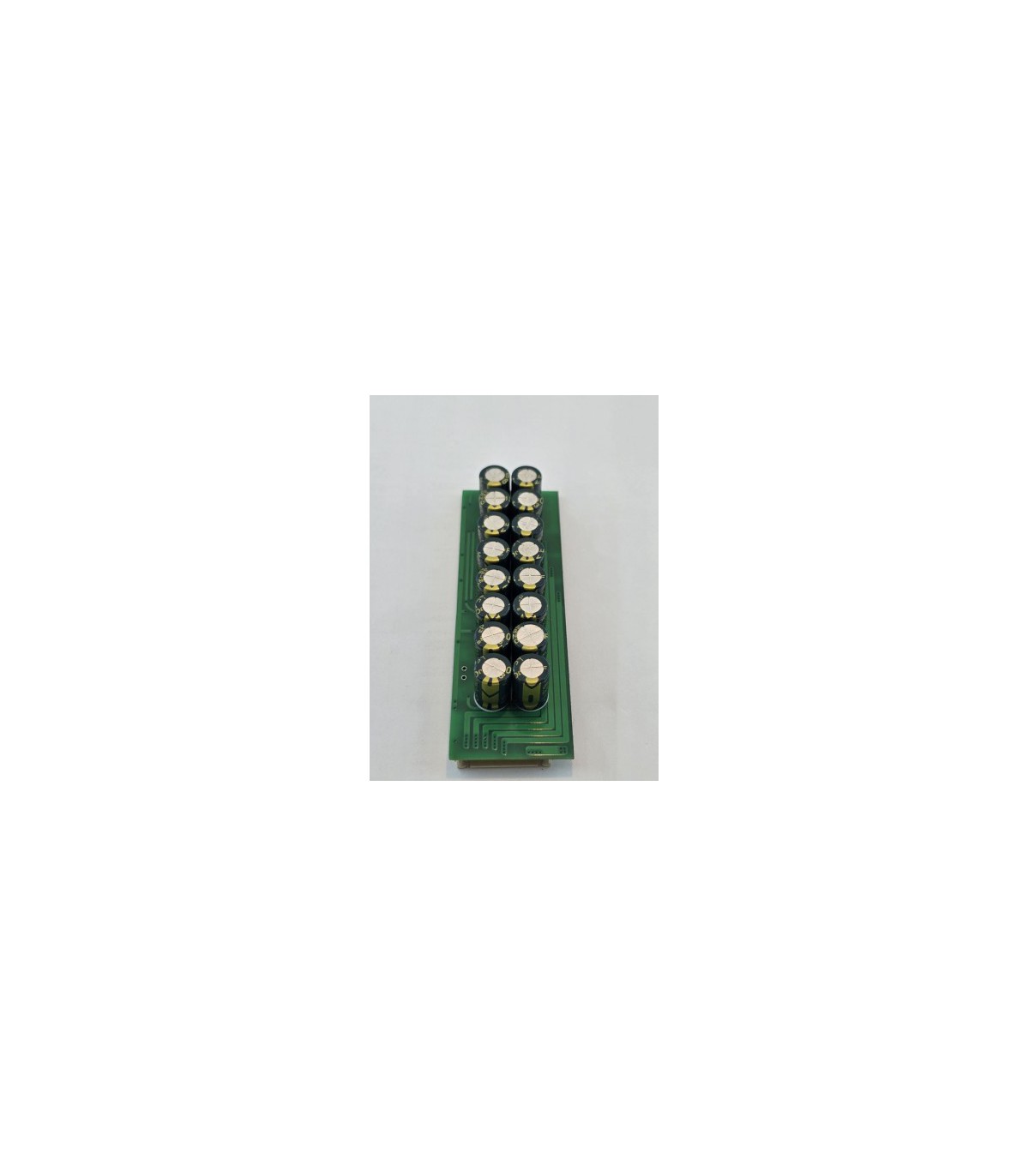

   На верхней стороне платы находятся большие электролитические конденсаторы, которые используются для переноса заряда между элементами аккумулятора. Это позволяет эффективно выравнивать напряжение на каждой ячейке батареи.

2. Электронные компоненты (вторая сторона платы):
   Вторая сторона содержит чипы управления балансировкой, транзисторы и другие компоненты, которые отвечают за работу системы.
   На плате видны порты подключения к батарейному блоку (разъемы B1-B8) и общей шине 0V.
   Есть переключатель (ON/OFF), который позволяет включать или выключать плату балансировки.

3. Обозначения:
   На плате указана версия ревизии: REV 2.0.
   Модель: 8S 3A.

Принцип работы:
Плата активного балансирования выполняет перераспределение заряда между элементами батареи, используя конденсаторы для хранения и передачи энергии от перезаряженной ячейки к недозаряженной. Это повышает эффективность работы батареи и увеличивает срок службы элементов.

Подобные платы применяются в аккумуляторных батареях для электромобилей, солнечных установок, ИБП и других систем, где важна стабильность и надежность работы батареи.
