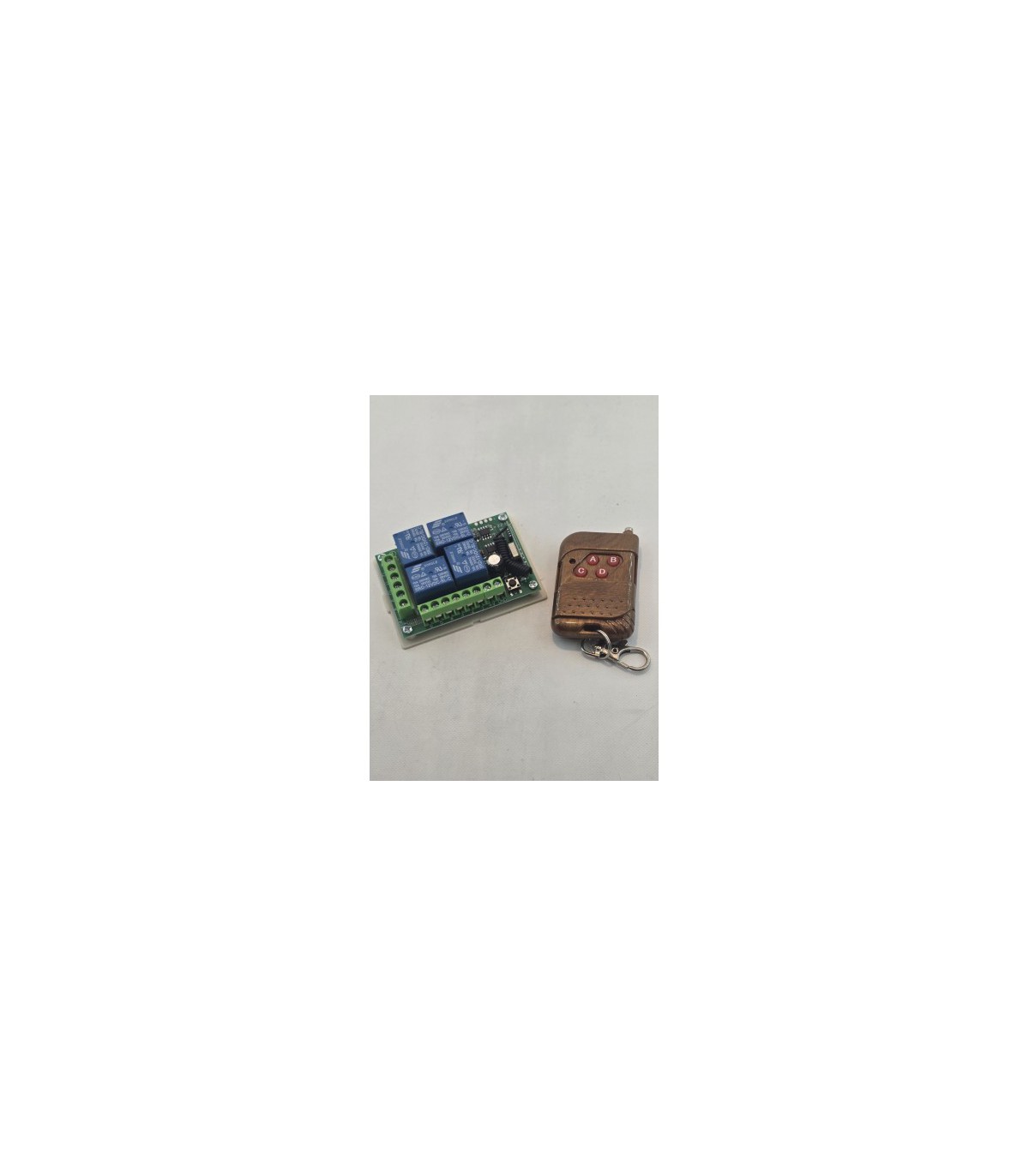

4-канальное беспроводное реле KR1204 12В для дома, пульт (20744)

4-канальное беспроводное реле 12В, используется для управления освещением, двигателем, дверьми или воротами, домашней электроникой на расстоянии с помощью компактного пульта дистанционного управления двумя кнопками. При нажатии кнопки на пульте загорается красный светодиод.

Модуль выполнен в пластиковом корпусе белого цвета, в виде коробочки состоящей из двух соединенных створок c защелками, они легко открываются без применения инструментов. По бокам имеются отверстия для проводов.

Перед началом подключения, для удобства, модуль можно вынуть из корпуса. Затем нужно подключить к выводам модуля DC+ и DC- питание от 6 до 30В постоянного тока. Во время нажатия кнопки на пульте на плате загорается красный светодиод и реле срабатывает. Также на плате установлена кнопка для присоединения новых брелоков или обнуления имеющихся.

Для подключения коммутируемых приборов к реле на плате установлено двенадцать клемм с винтовыми зажимами, обозначенные от 1 до 12.

Для получения сигналов от пульта ДУ используется радио модуль, который работает на частоте 433 MГц

Характеристики и описание

Состояние

Новое

Тип

Модуль

Характеристики:

модель: KR1204,

напряжение питания: DC 12В,

рабочая частота: 433 МГц,

максимальное коммутируемое напряжение: AC 250 В, DC 28В,

максимальный коммутируемый ток: до 10А (рекомендуем 8А),

дальность работы пульта: до 100 метров на полностью открытом пространстве (в помещении результат будет значительно меньшим),

состояние контактов: нормально разомкнутое/замкнутое,

количество каналов: 4,

количество кнопок на пульте ДУ: 4,

размеры корпуса реле: 135 х 42 х 23 мм,

размер платы реле: 74 х 54 мм,
