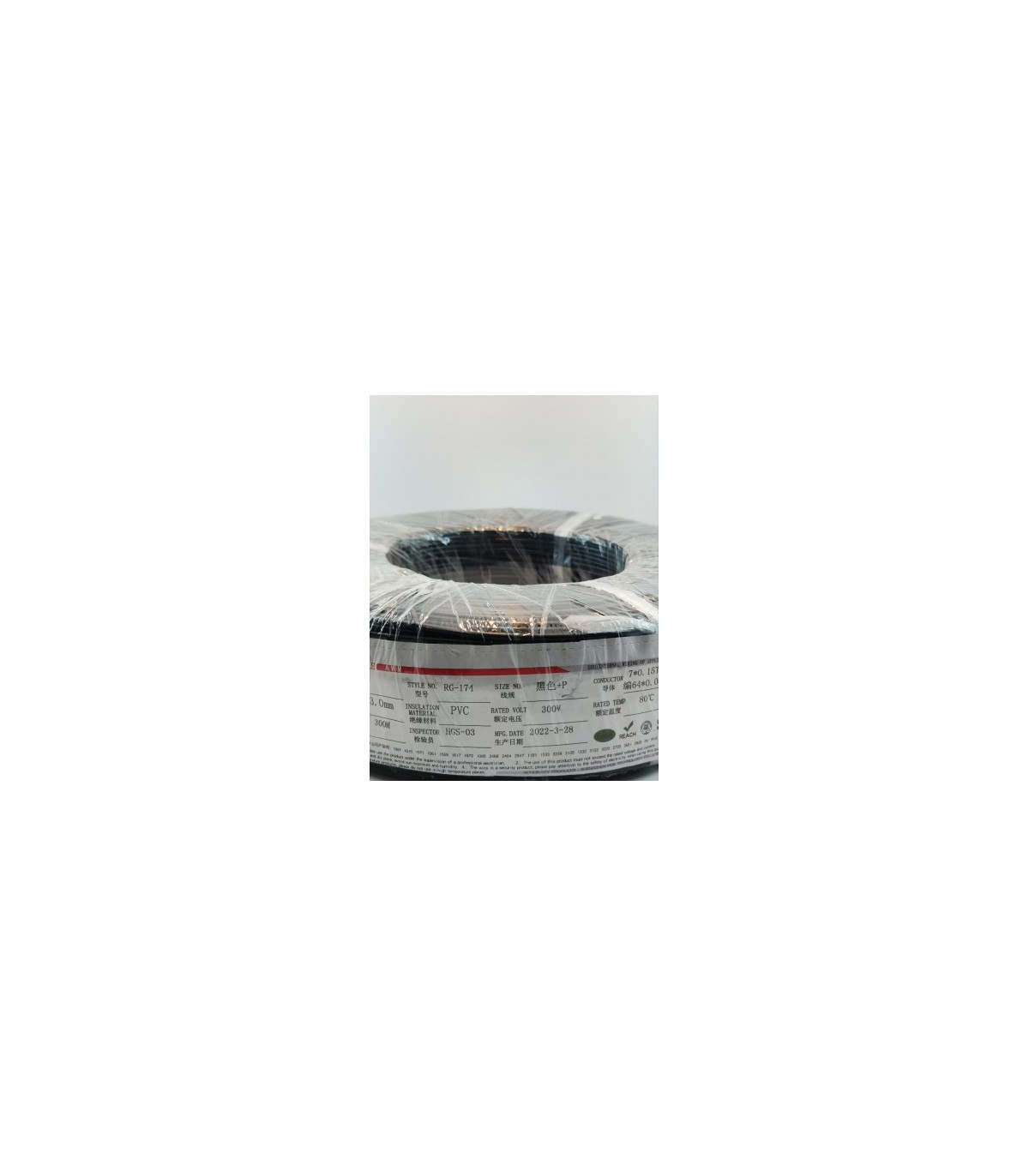

Коаксиальный кабель RG 174 A/U 1м (20865)

Используются для передачи высокочастотных сигналов в различной электронной аппаратуре, особенно в передатчиках и приемниках, в компьютерной отрасли, в промышленной и бытовой радиоэлектронной аппаратуре. Различные электрические, температурные и механические характеристики кабелей позволяют использовать их для передачи сигналов вплоть до гигагерцового диапазона в зависимости от типа кабеля.

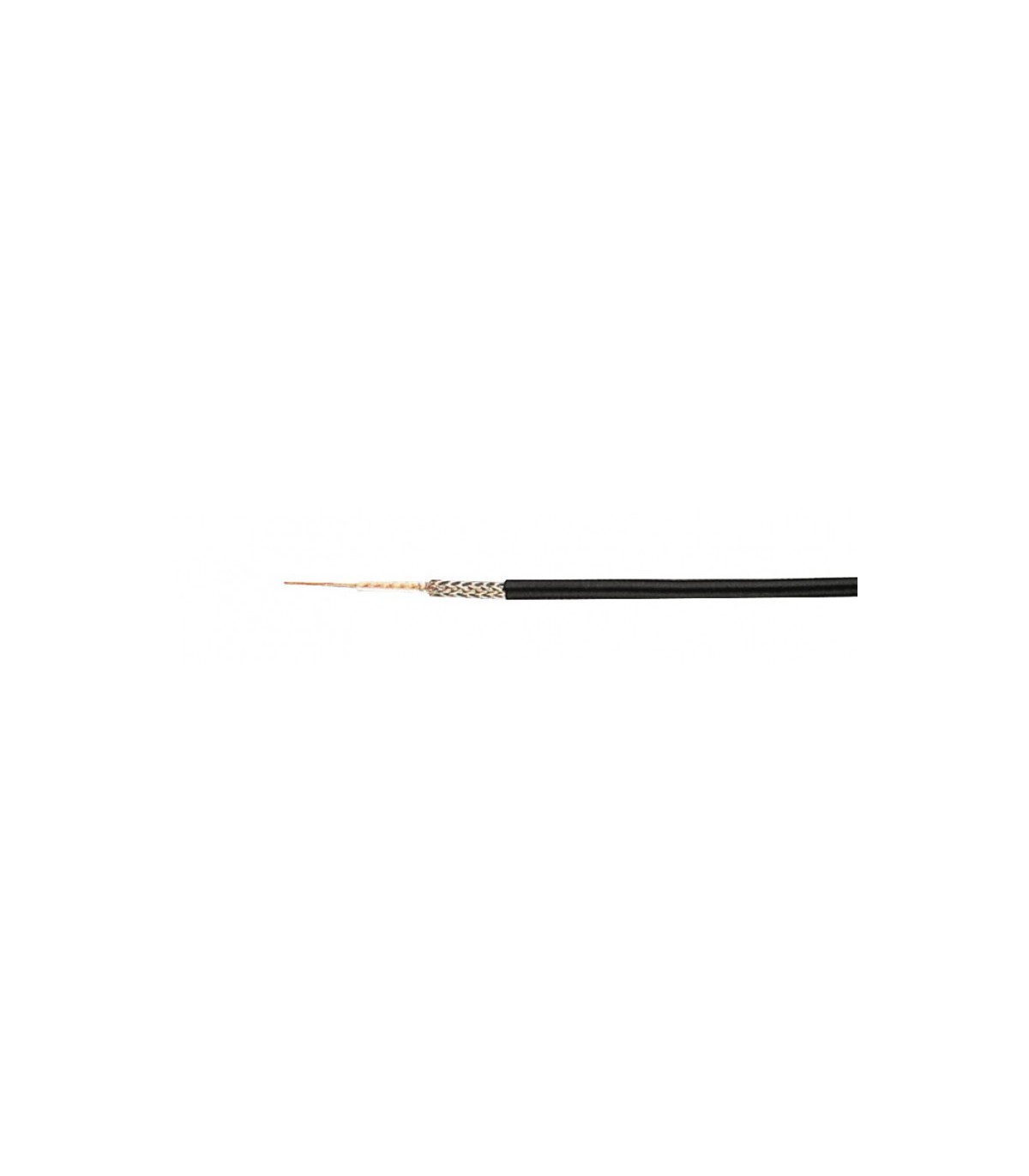

Структура

• Диаметр внутреннего проводника, мм: 7 × 0,2 стальмедь
• Диаметр изоляции, мм: 1,52 PE
• Внешний проводник: оплетка медь луженая
• Внешняя оболочка: PVC
• Мин. радиус изгиба, пр. мм: 15
• Рабочая температура, °C: -35 до +80
• Масса меди, кг/км: 7,0
• Внешний диаметр, пр. мм: 2,8
• Вес, пр. кг/км: 11

Характеристики

• Волновое сопротивление, Ом: 50 ± 2
• Диапазон частоты f (макс.), ГГц: 1
• Коэффициент укорочения, v/c: 0,7
• Затухание при 20°C, дБ/100 м:
  • 100 МГц: 30
  • 200 МГц: 45
  • 500 МГц: 73
  • 800 МГц: 93
• Емкость, пФ/м: 101
• Относительная скорость распространения, %: 70
• Сопротивление шлейфа макс., Ом/км: 360
• Сопротивление изоляции, МОм × км мин.: 105
• Рабочее пиковое напряжение, кВc: 1
• Диэлектрическая прочность, 50 Гц, кВ эфф.: 2
