Датчик цвета TCS3200 GY-31 Arduino.

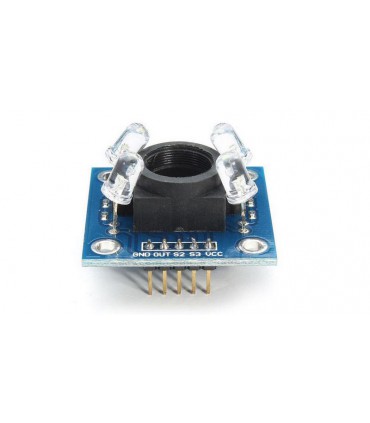

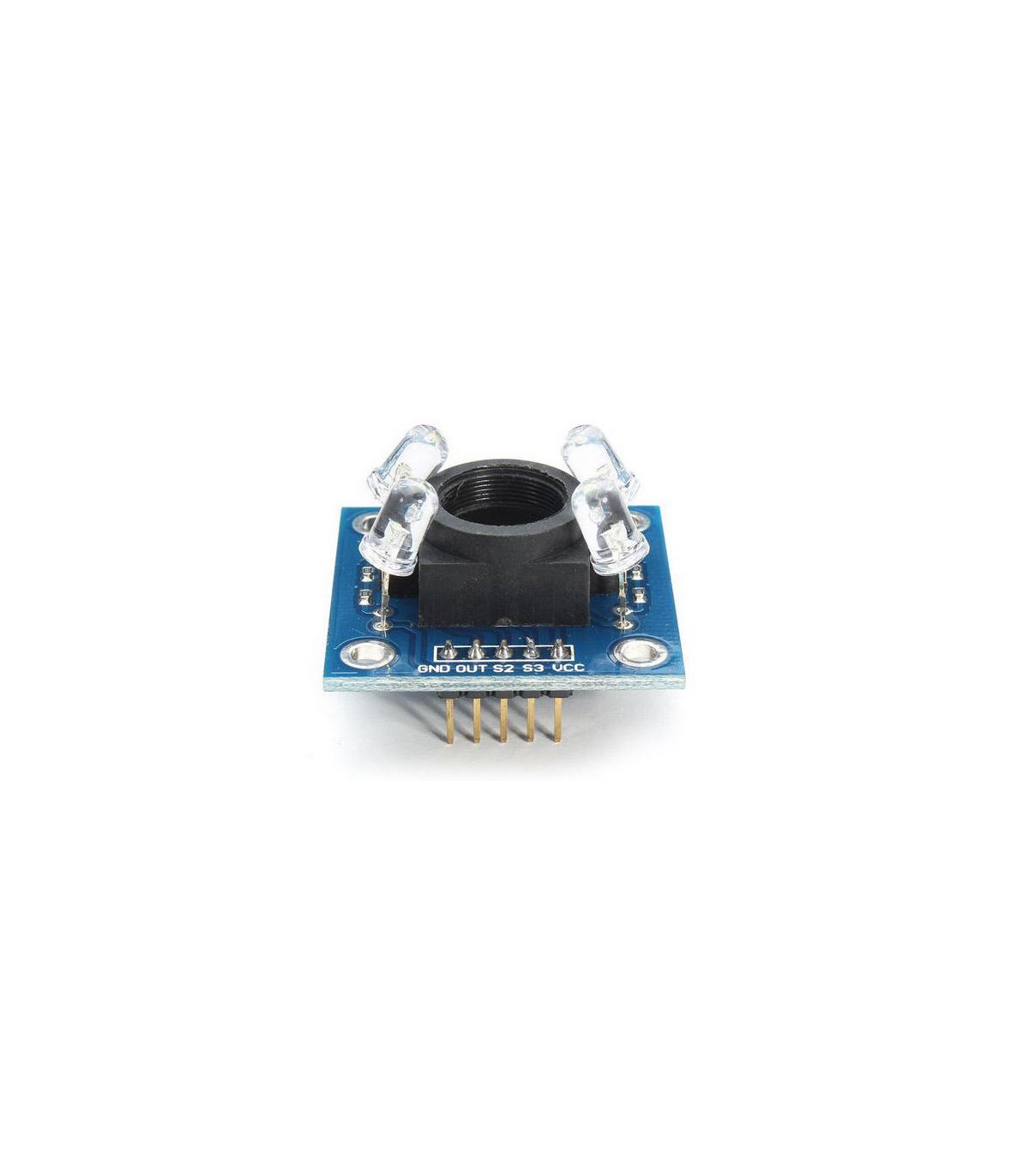

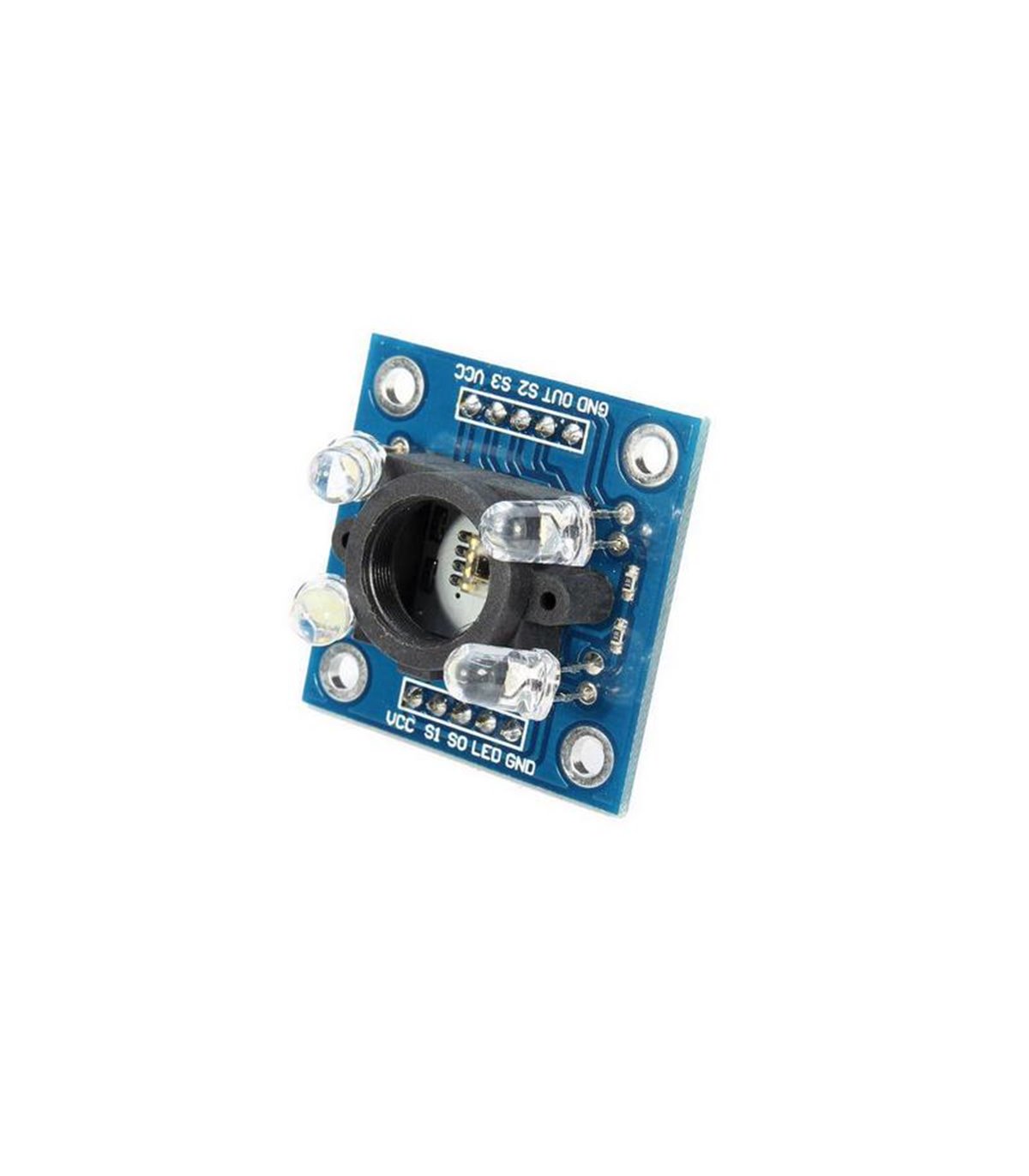

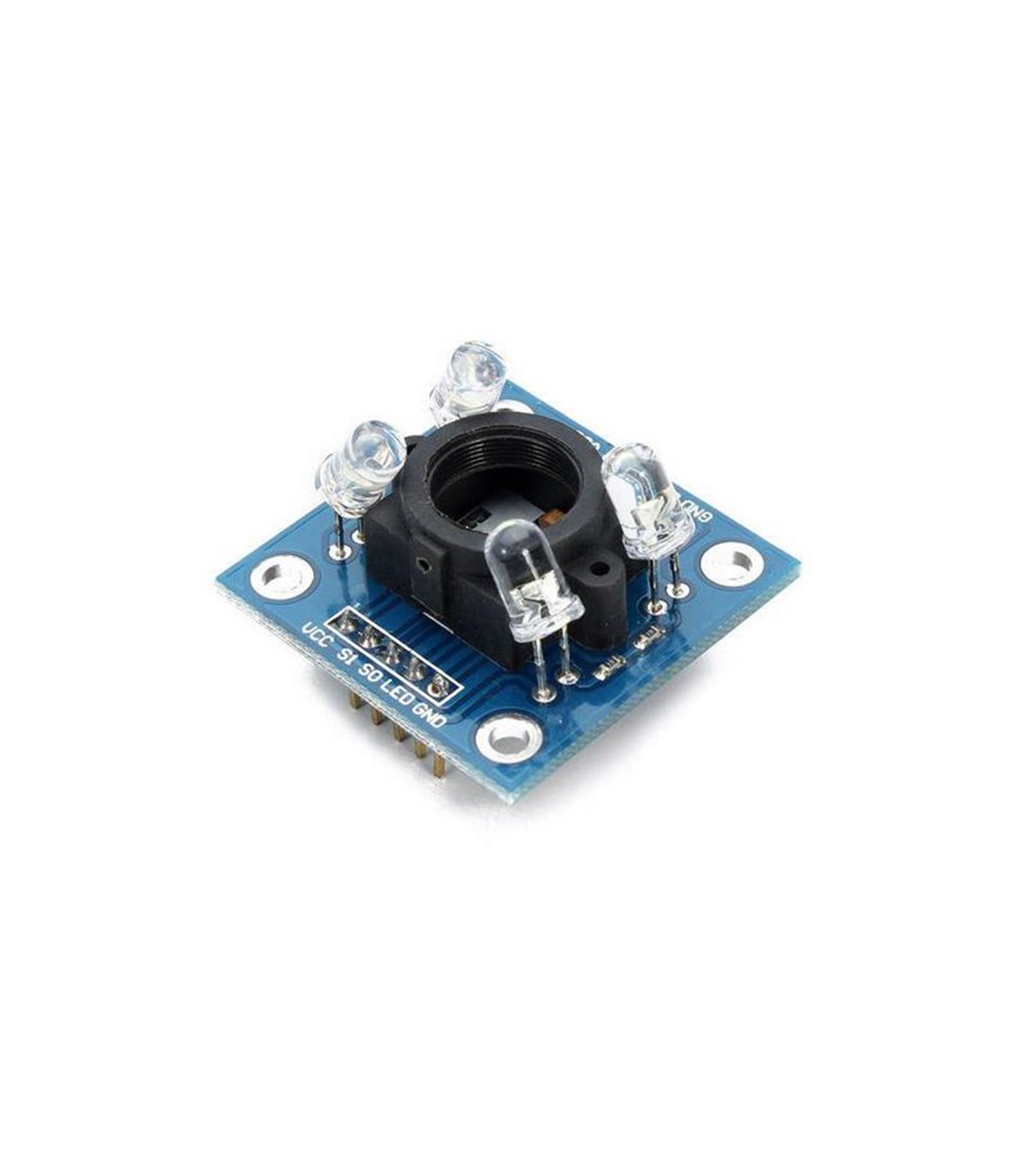

Модуль TCS230/TCS3200 состоит из чипа TCS3200 RGB производимой TAOS и 4 белых светодиодов. Основная микросхема модуля это чип TCS3200, которая представляющая собой преобразователь цветного света в частоту. Белые светодиоды необходимы для обеспечения правильного освещения датчика. Микросхема TCS3200 состоит из массива фотодиодов 8 х 8, всего 64. Из которых 16 имеет красный фильтр, 16 зеленый фильтр, 16 синий фильтр, а остальные 16 фотодиодов прозрачны без фильтров. Фильтры каждого цвета распределены равномерно по всему массиву. Каждый тип фильтра может быть активирован с помощью входов S2, S3. Поскольку каждый фотодиод покрыт разными фильтрами, каждый из них может определять соответствующие цвета. Например, при выборе красного фильтра может пройти только красный падающий свет, синий и зеленый не будет проходить. Измеряя частоту, мы получаем интенсивность красного света. Аналогично, при выборе других фильтров мы можем получить синий или зеленый свет. Так же, чип TCS3200 включают в себя генератор, который выдает прямоугольный выходной сигнал, частота которого пропорциональна интенсивности выбранного цвета. Датчик имеет еще два управляющих контакта, S0 и S1, которые используются для масштабирования выходной частоты. Частота может быть масштабирована до трех различных предустановленных значений: 100%, 20% или 2%. Эта функция масштабирования частоты позволяет оптимизировать выходной сигнал датчика для различных частотных счетчиков или микроконтроллеров.

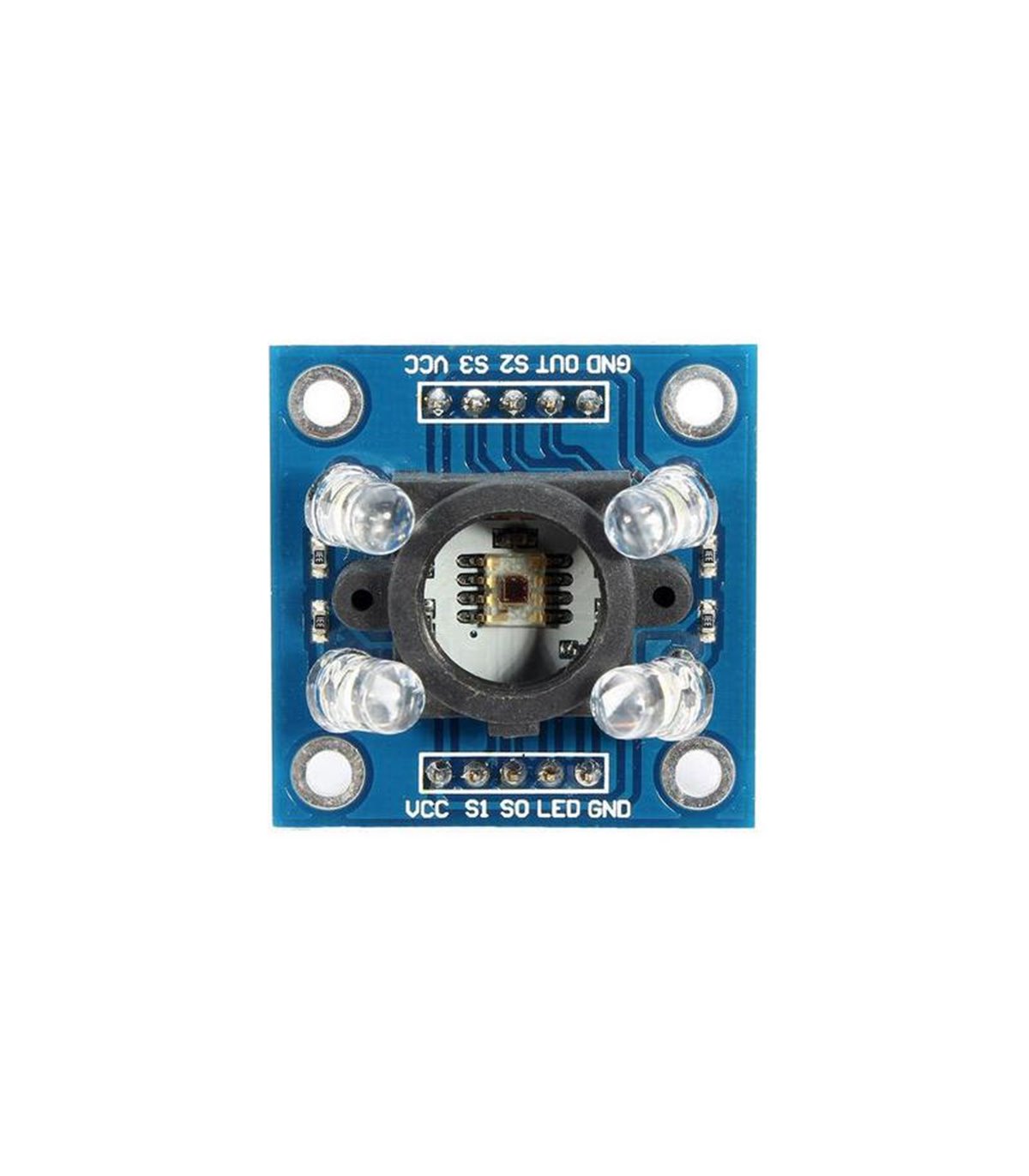

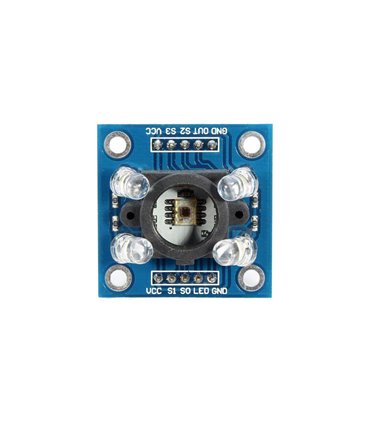

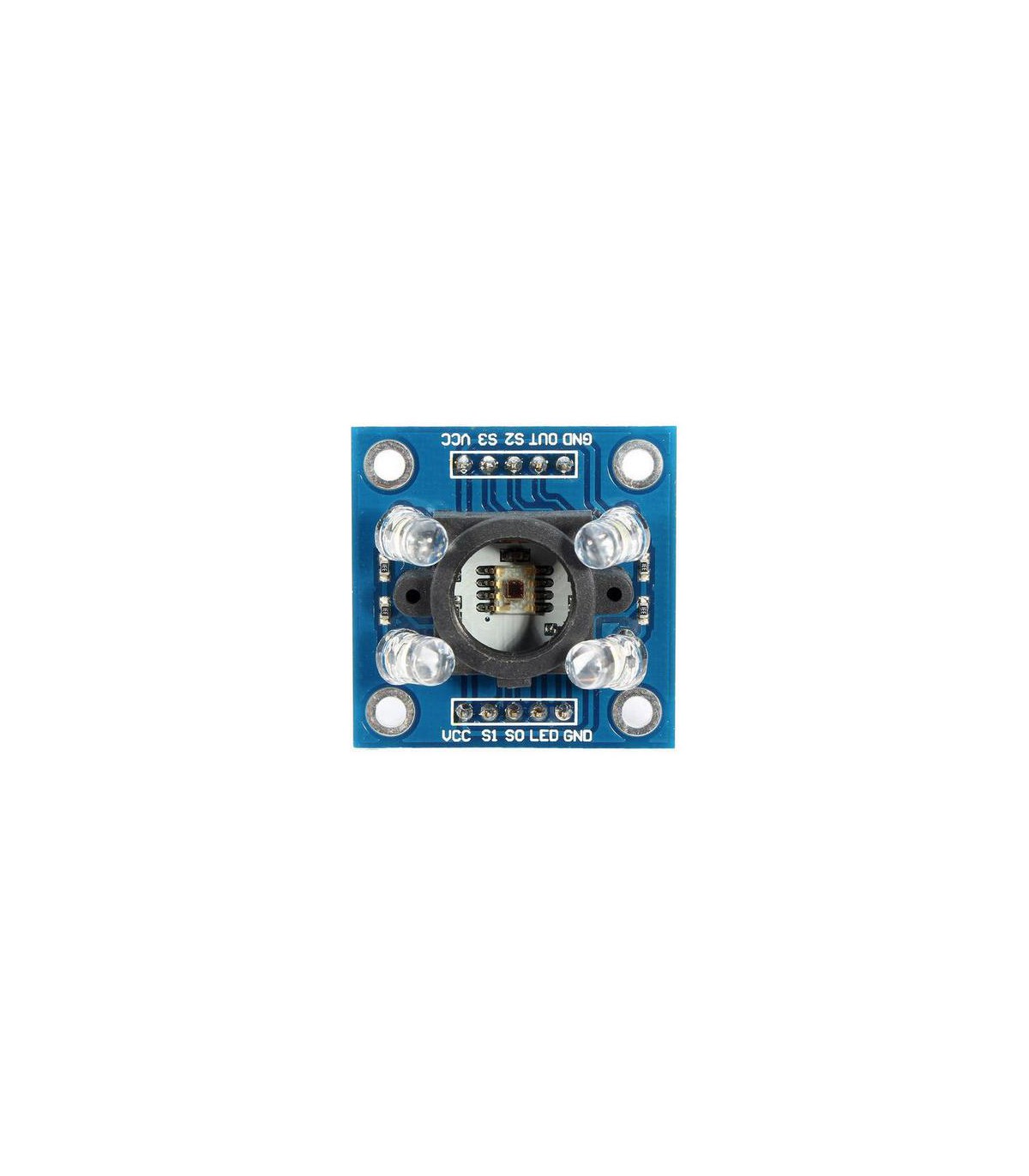

Назначение контактов: S0, S1 — Выбор масштабирования частоты. S2, S3 — Выбор тип фильтра. OE — Включение потока выходных данных (частоты). OUT — Вывод частоты. LED — Включение светодиодов, если «0» выключен, «1» включен (по умолчанию) VCC, GND — Питание модуля 3,3 В — 5 В.
Технические параметры Рабочее напряжение: 2,7 – 5,5 В, Функция автоматического отключения питания, Малая погрешность выходной частоты: 0,2\%, Габариты: 31,3 х 24,2 х 18,5 мм,
