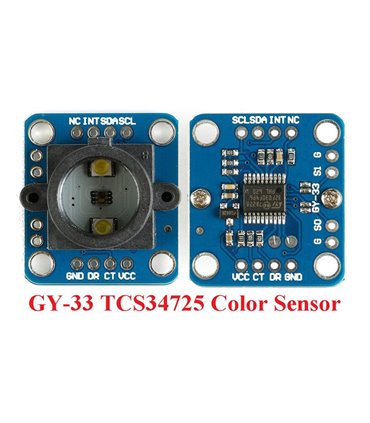

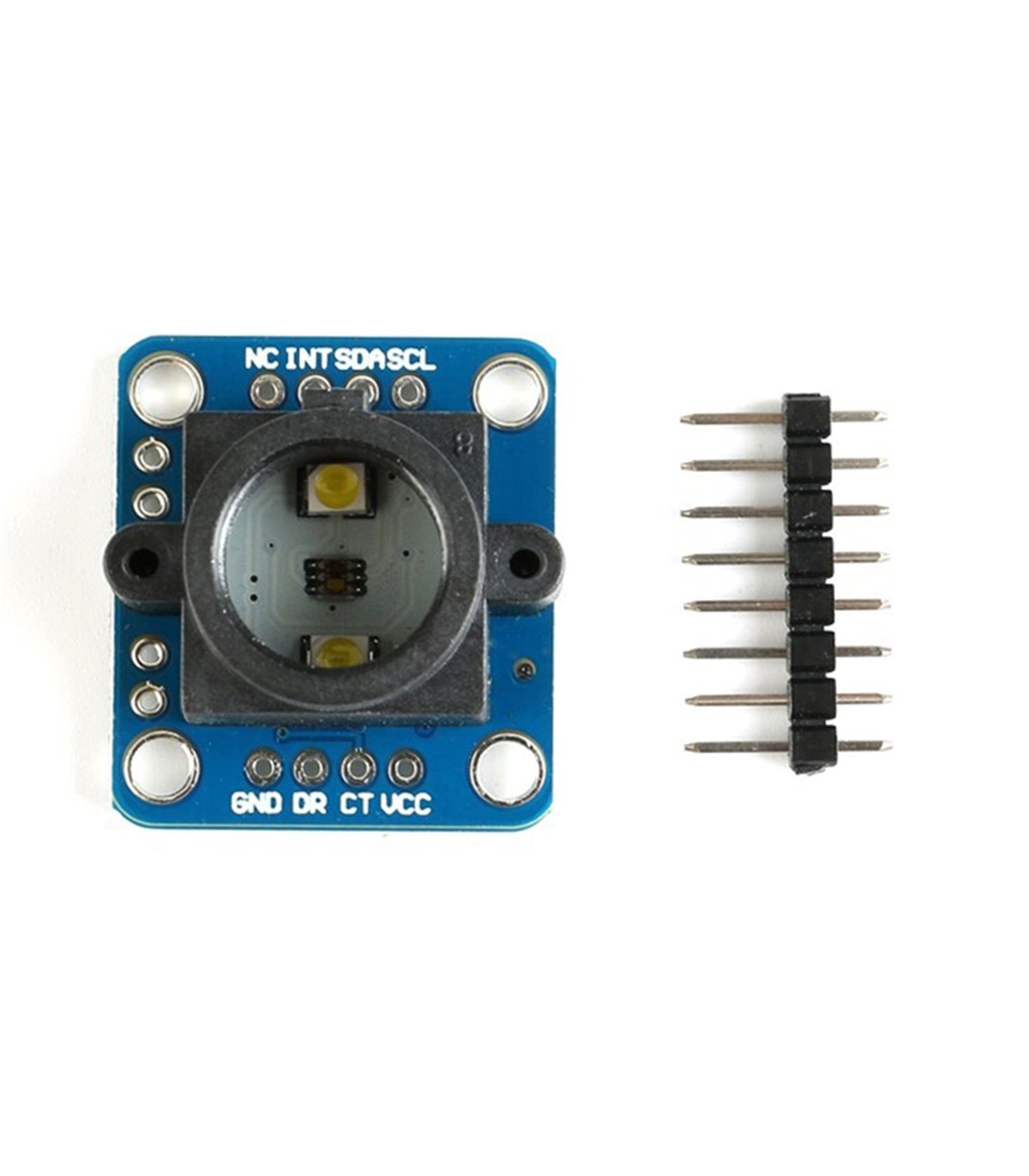

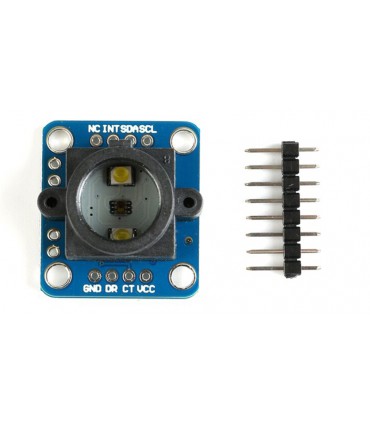

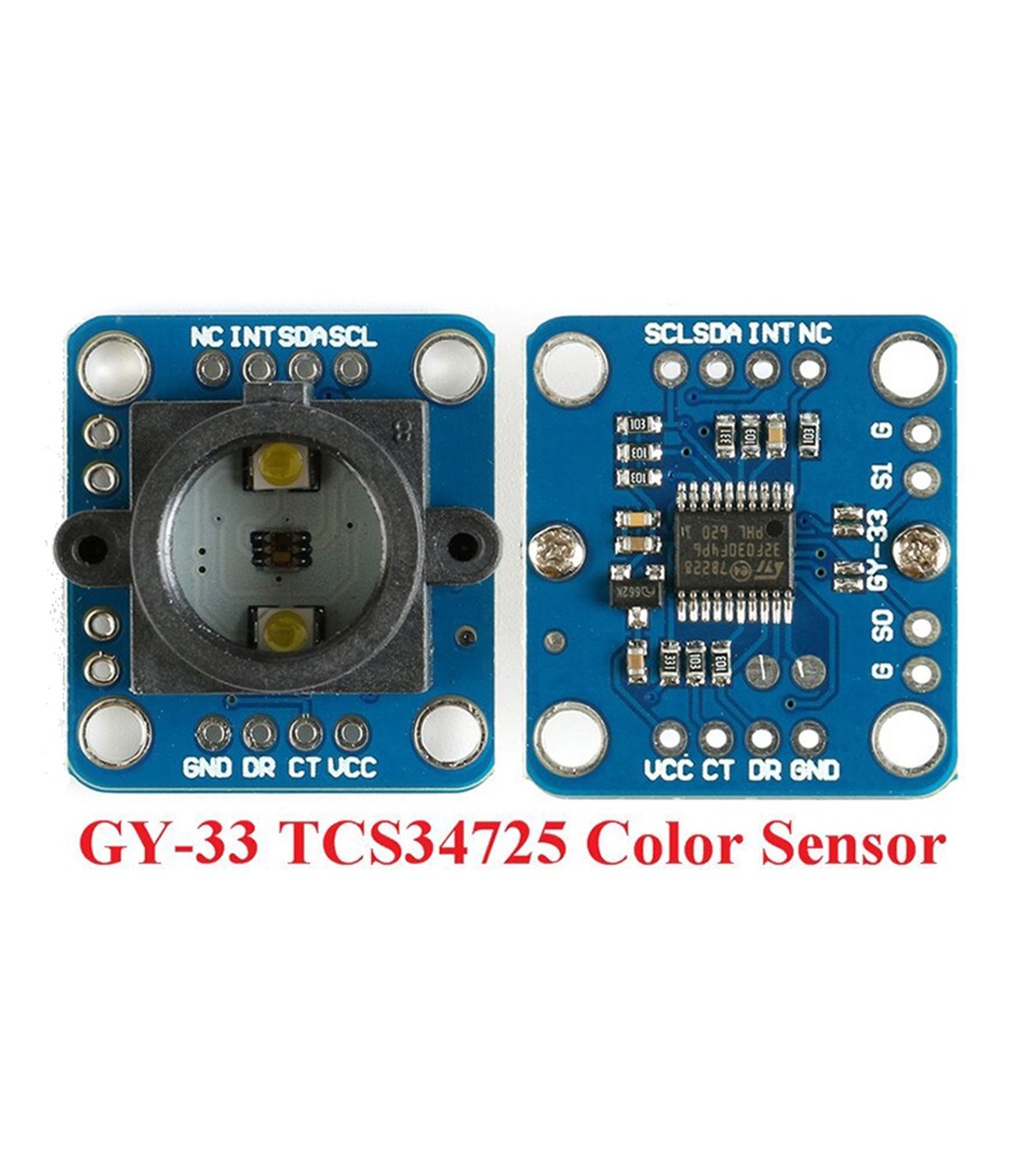

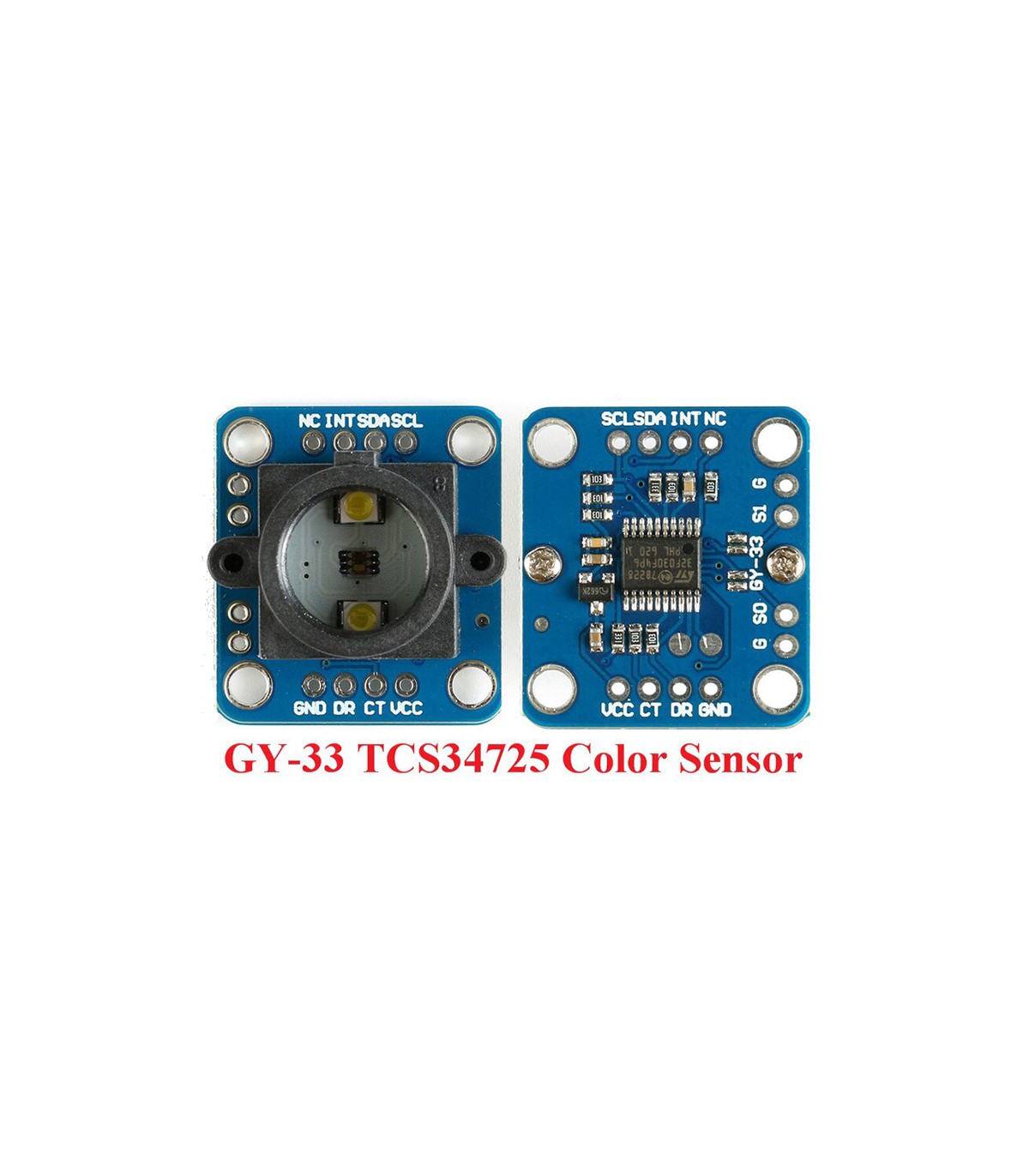

Модуль GY-33 TCS34725 Color Sensor Identify (18008)

Модуль GY-33 TCS34725 Color Sensor Identify.

GY-33 - это недорогой сенсорный модуль распознавания цвета. Рабочее напряжение 3-5В, низкое энергопотребление, небольшой размер, простота установки.

Принцип работы заключается в том, что освещение излучает свет, и после освещения измеряемого объекта обратный свет определяет значение отношения RGB через фильтр, и цвет распознается в соответствии с пропорциональным значением RGB.

Этот модуль имеет два способа считывания данных, а именно последовательный UART (уровень TTL) или IIC (2 строки). Скорость передачи данных последовательного порта составляет 9600 бит / с и 115200 бит / с, которые можно настроить. Существует два режима непрерывного вывода и вывода запроса, и настройки могут быть сохранены после отключения питания.

Имеется 7 простых распознаваний цвета, нет необходимости вычислять значения RGB.

Он может адаптироваться к различным рабочим средам и соединяться с однокристальным компьютером и компьютером.

Модуль также может установить отдельный режим работы чипа датчика. Как простой сенсорный модуль, MCU не участвует в обработке данных. Схематический и внутренний исходный код микроконтроллера не предоставляются.

Данные TCS34725 могут считываться внутренним MCU, и RGB выводится непосредственно после вычисления MCU. Внутренняя программа баланса белого поддерживает последовательное / IIC чтение.

Технические параметры:

Диапазон измерения: RGB 0-255

Частота отклика: 10 Гц

Рабочее напряжение: 3-5 В

Рабочий ток: 15 мА

Рабочая температура: -20 ~ + 85 ° C

Температура хранения: -40 ~ + 125 ° C

Чип датчика: TCS34725
