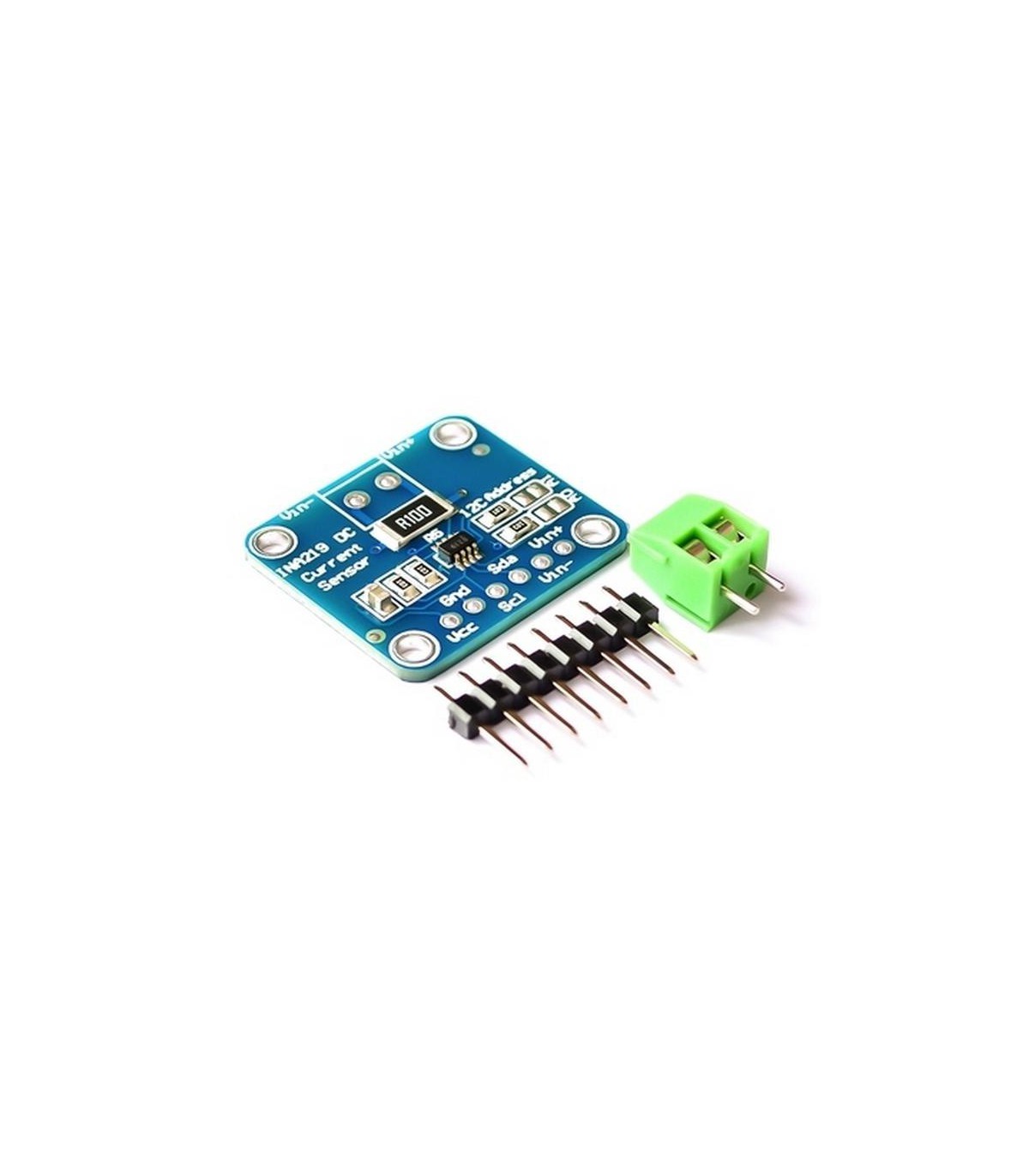

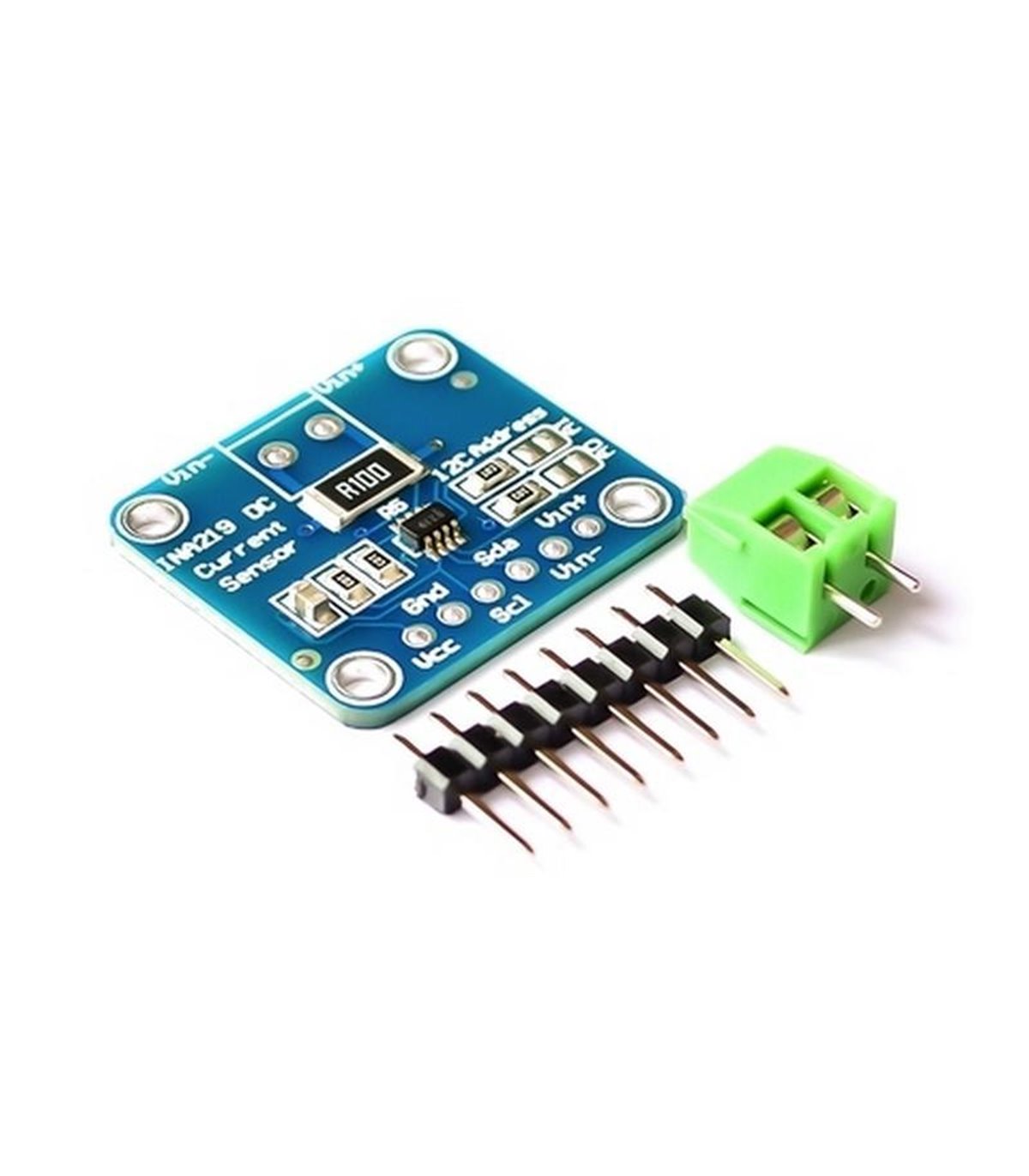

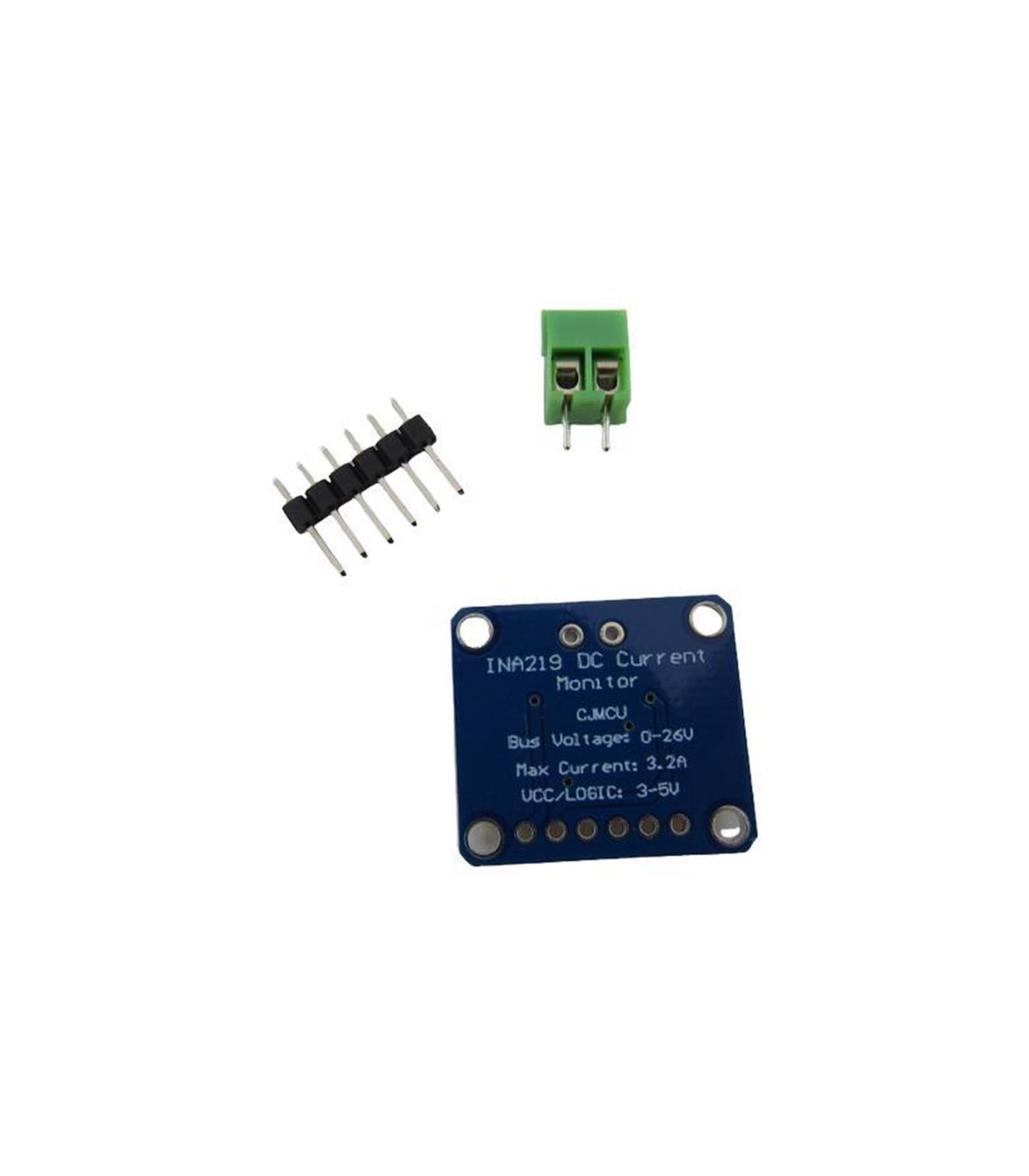

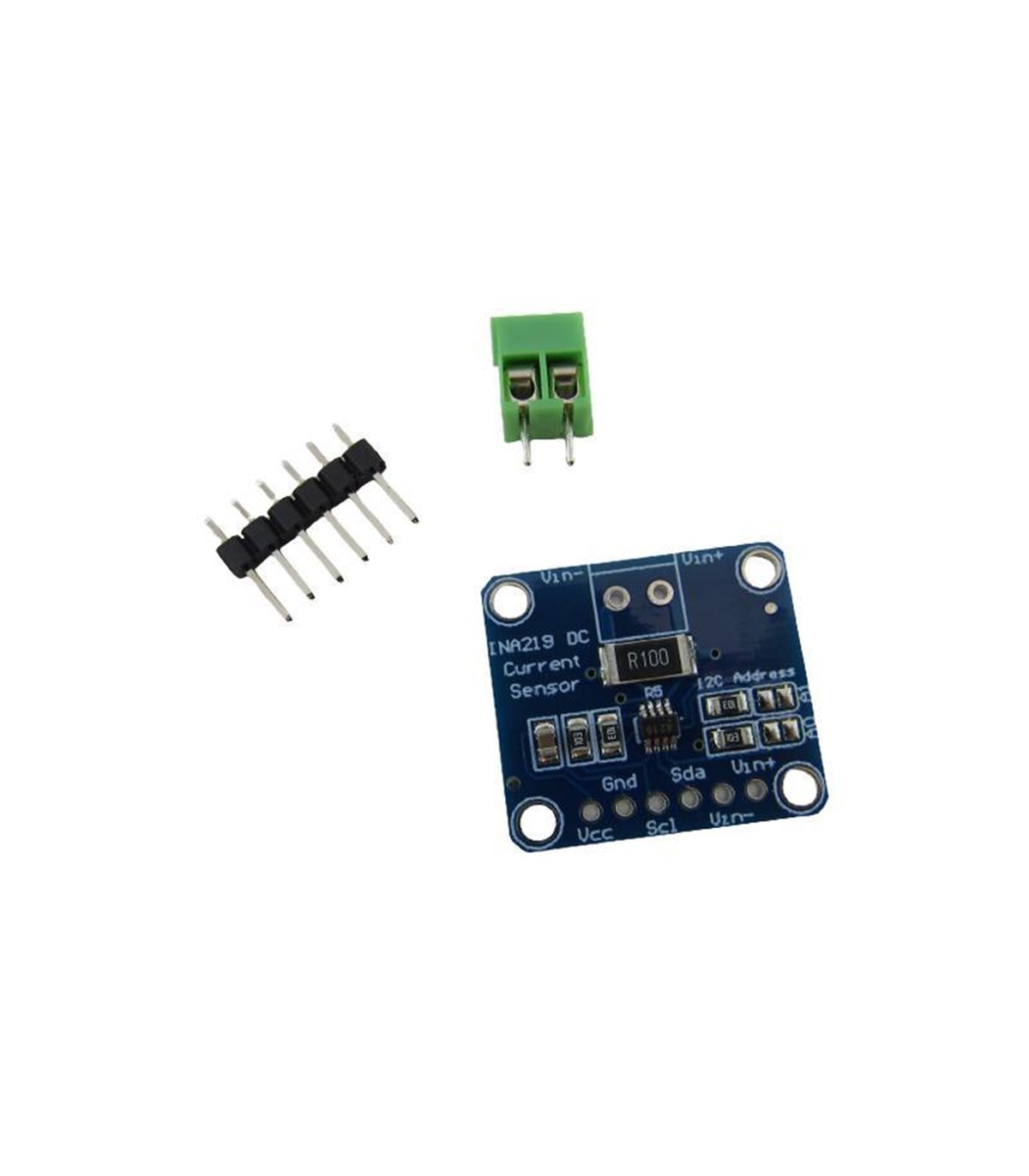

Модуль датчика двунаправленного тока MCU-219 INA219 I2C (17675)

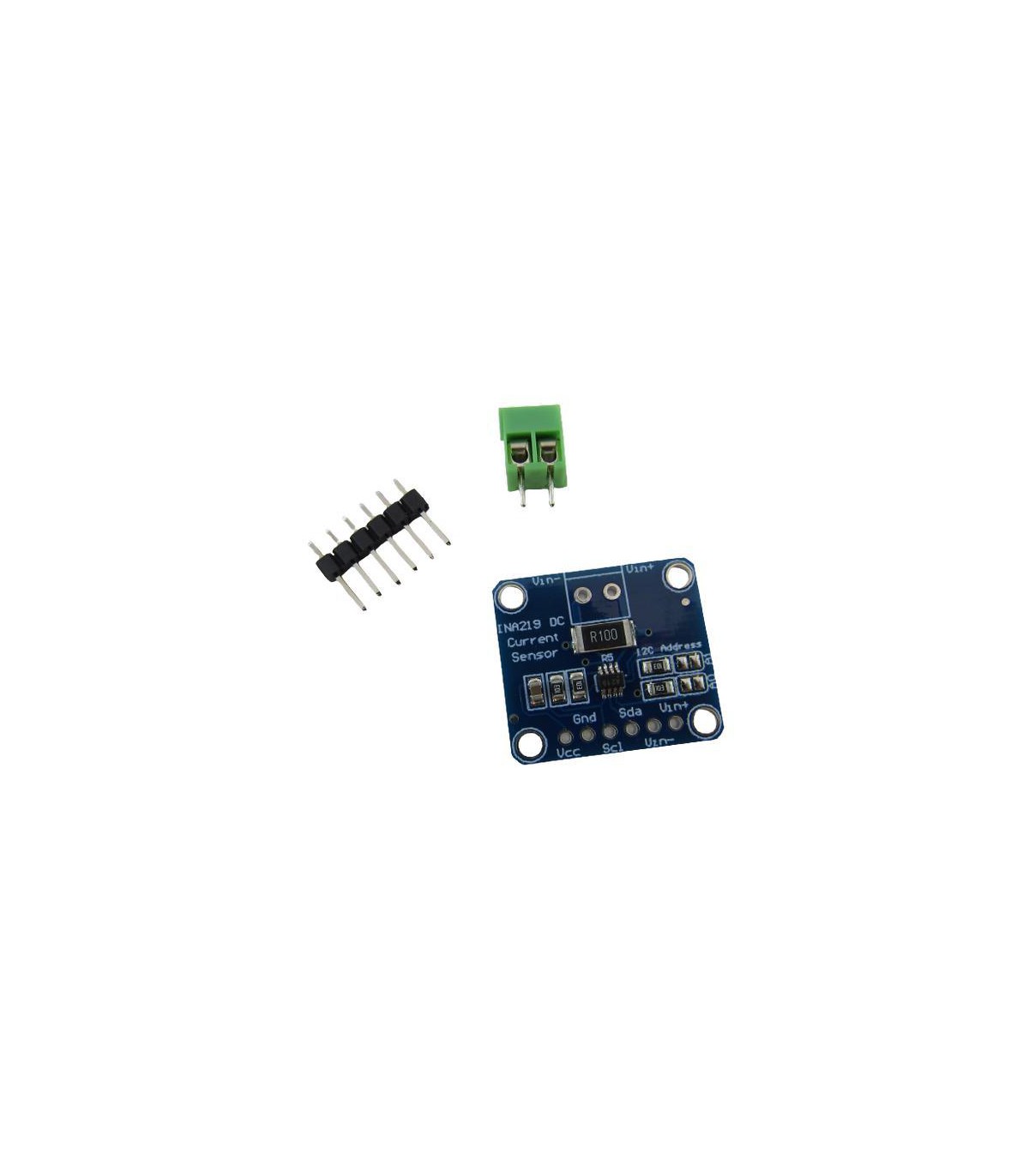

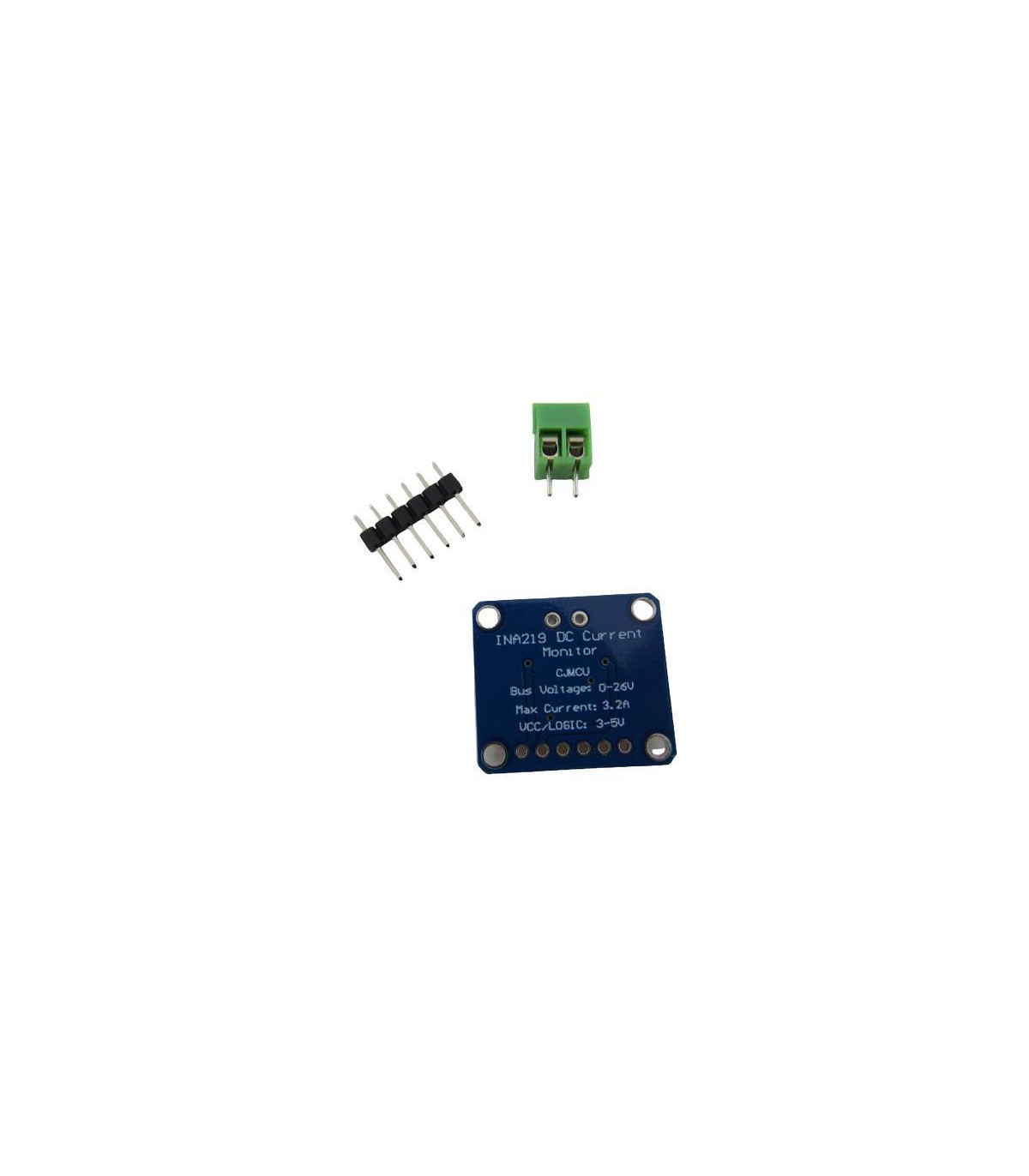

Модуль датчика двунаправленного тока MCU-219 INA219 I2C.

Цифровой датчик тока и напряжения MCU-219 предназначен для измерения таких параметров постоянного тока, как: напряжение, ток и потребляемая мощность. Модуль выполнен на микросхеме INA219 - двунаправленном сенсоре тока и мощности с нулевым смещением показаний. Он способен измерять напряжение до 26 В. Шунтирующий резистор, установленный на модуле, позволяет измерять ток до 3.2 А.

Микросхема измеряет параметры протекания тока в любом направлении с автоматическим переключением полярности измерения. Применить модуль можно в таких системах, контролирующих процесс заряда / разряда аккумуляторных батарей, источниках питания с контролем напряжения и потребляемого нагрузкой тока. Возможности изменения I2C адреса измерителя позволяют подключить на одну шину до 4-х таких устройств. Для увеличения точности измерений предусмотрен регистр калибровки.

В качестве примеров применения могут быть цифровые блоки питания, тестирование микроконтроллерных устройств на соответствие токов потребления, мониторинг тока потребления аккумулятора в разумной зарядке, приложения управления моторами или регулирования любой нагрузки постоянного тока.

характеристики

Интерфейс: I2C (IIC)

Диапазон температур: -40 до 85 ° C

Количество: х128 отчетов

Микросхема: INA219

Напряжение: 3 - 5 В, макс. измеряемое напряжение 26 В

Ток: макс. 3.2 А

Ток потребления: 1 мА

Частота: 3.4 МГц

Скорость: 3.4 Мбит / с

Дополнительно: АЦП 12 бит

Datasheet
