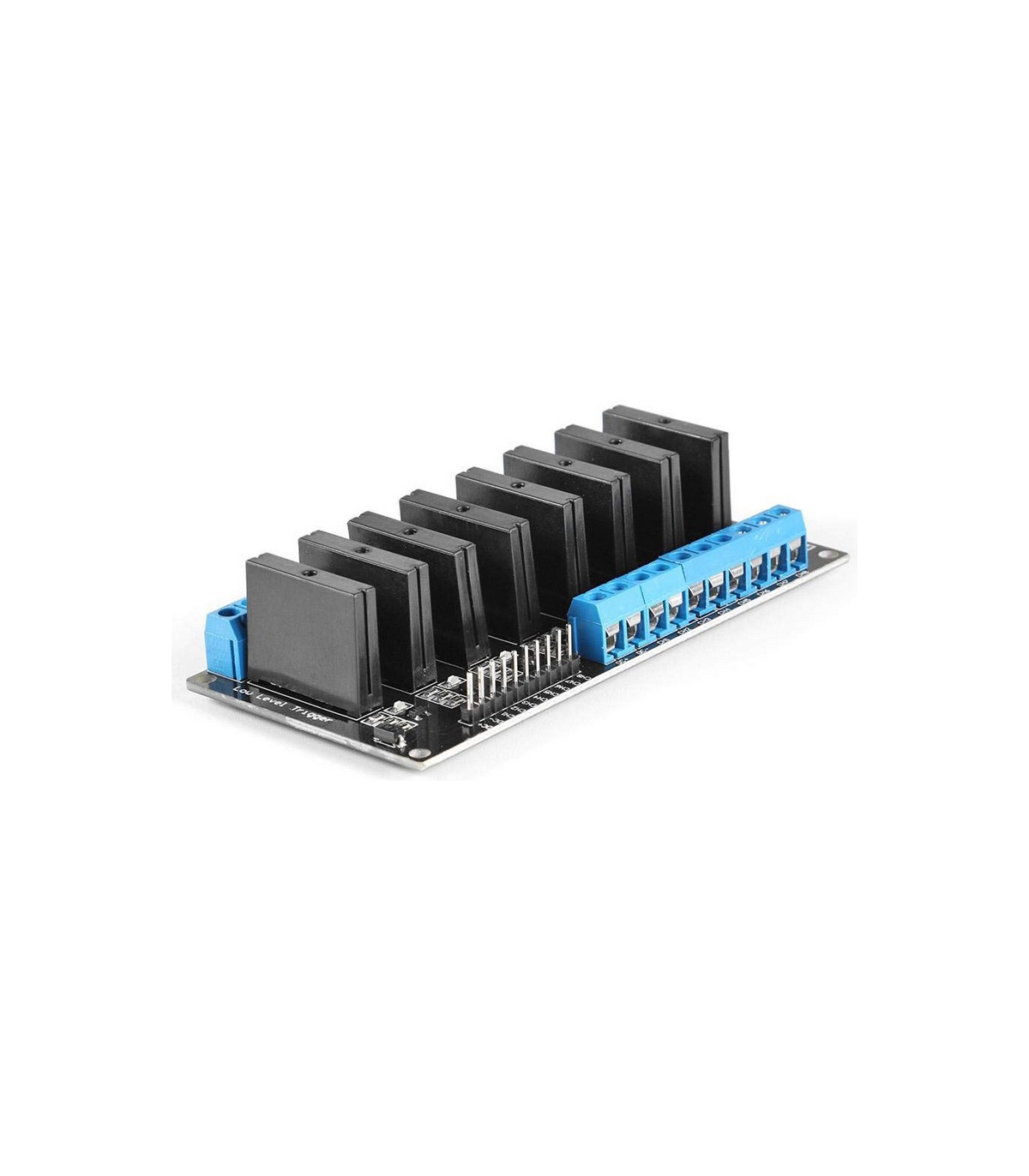

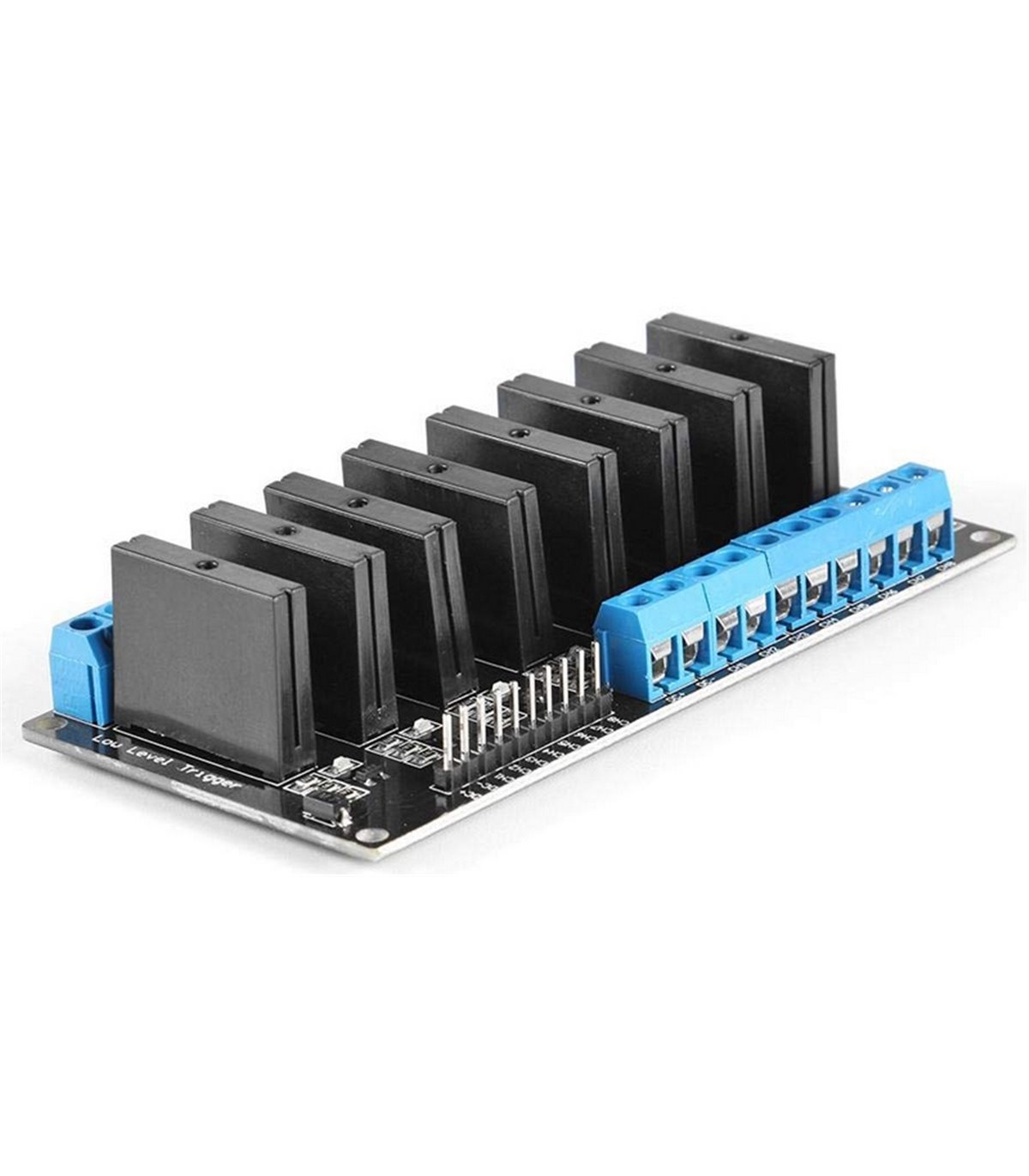

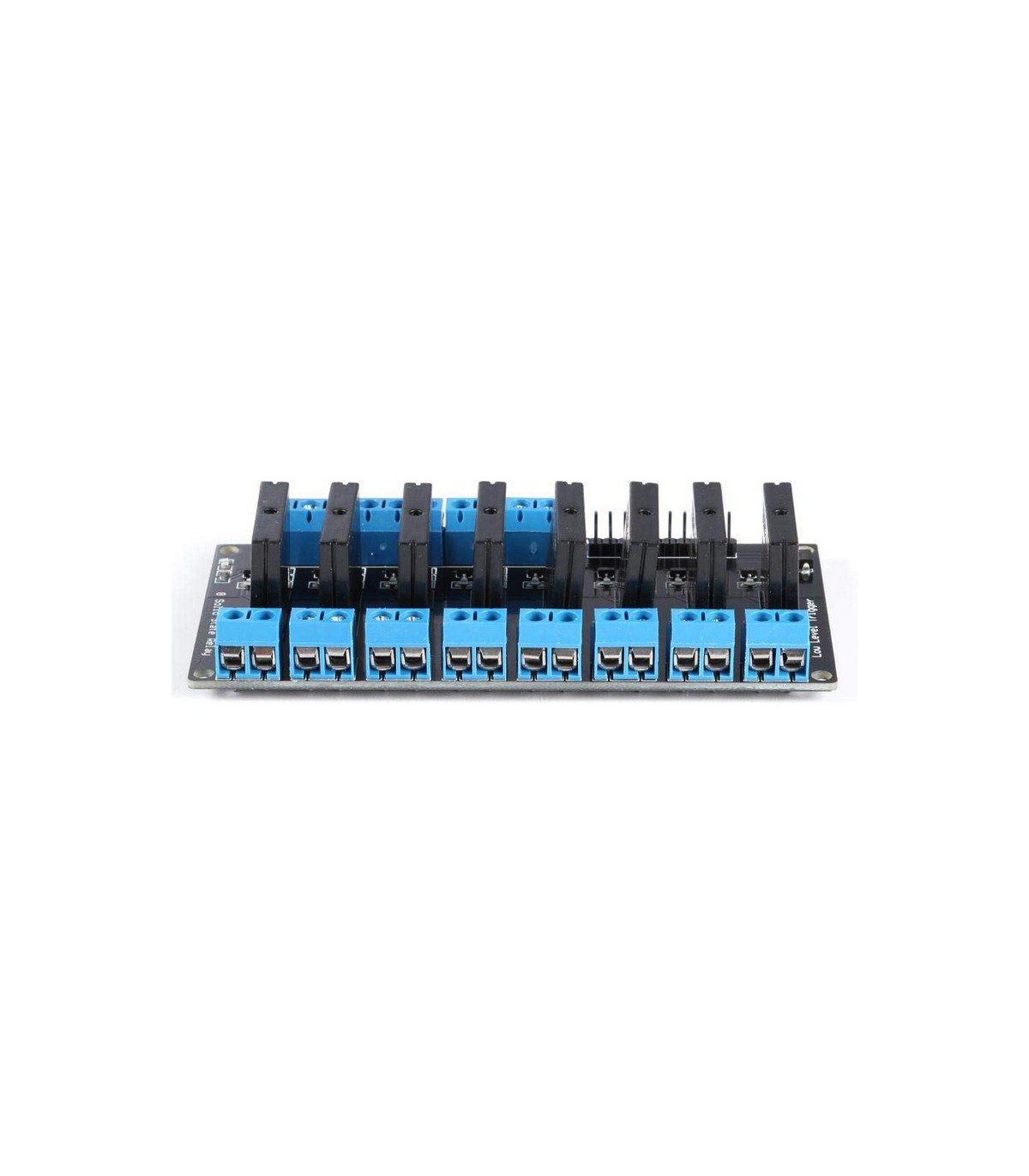

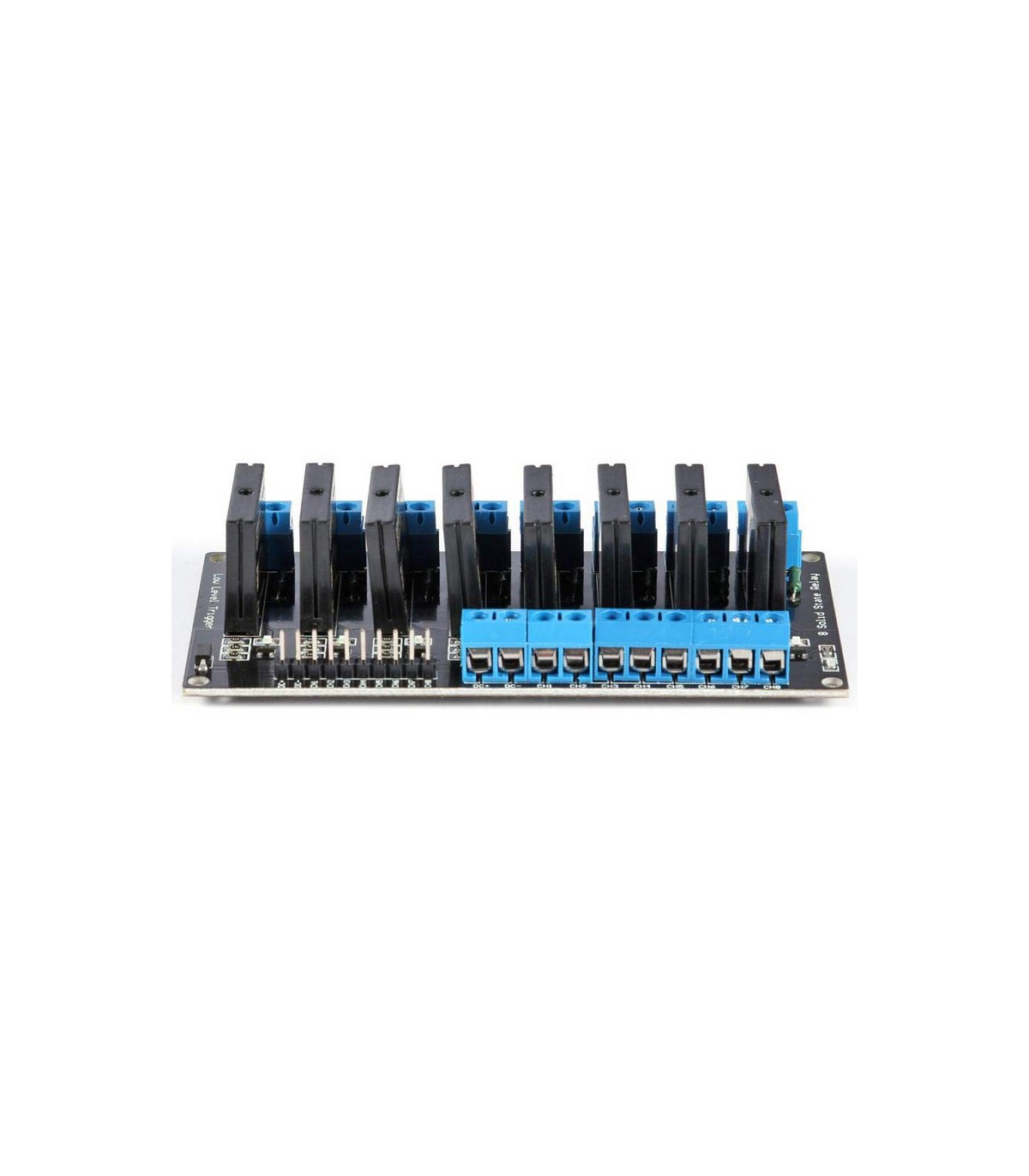

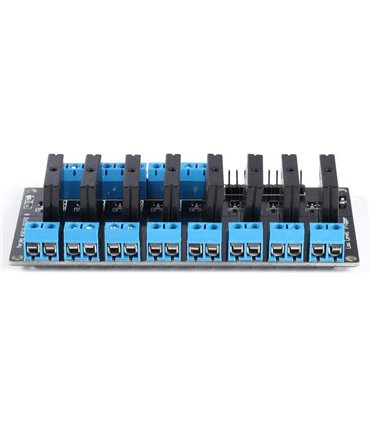

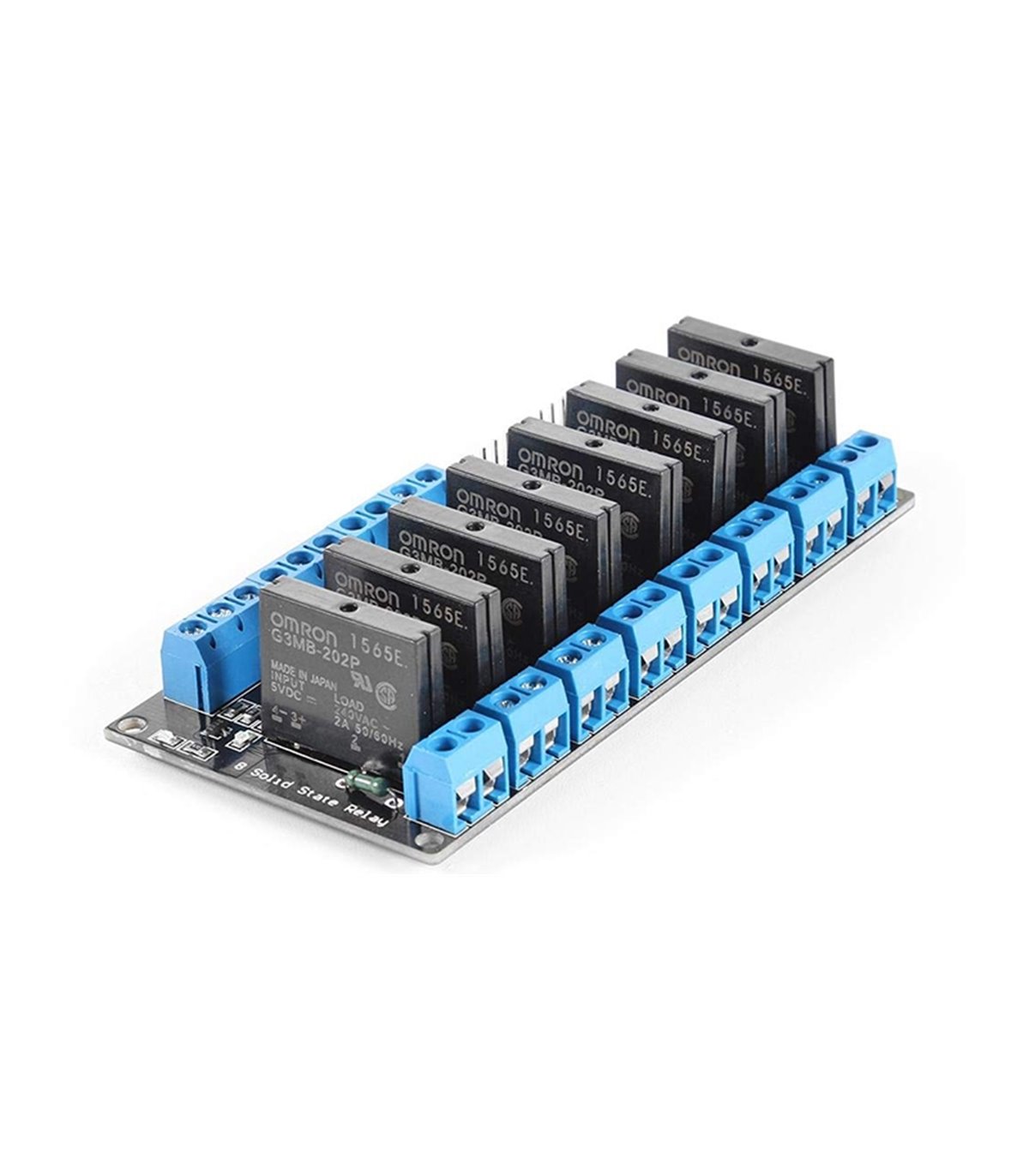

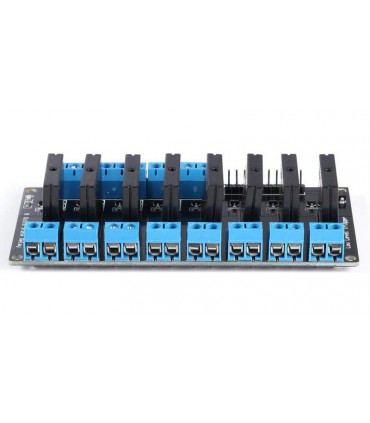

Модуль реле твердотельного 8-канальный на G3MB-202P 5V 2A (17525)

Модуль реле твердотельного 4-канальный на G3MB-202P 240V 2A.

Особенности

• Модули твердотельных реле низкого уровня 1,5 В
• Твердотельное реле Omron 5 В, 240 В, 2 А, выход с резистивным предохранителем 240 В, 2 А
• Входная мощность: 5 В постоянного тока (160 мА)
• Напряжение входного управляющего сигнала: (реле низкого уровня в состоянии 0-2,5 В включено) (реле высокого уровня в состоянии 3,3-5 В выключено)

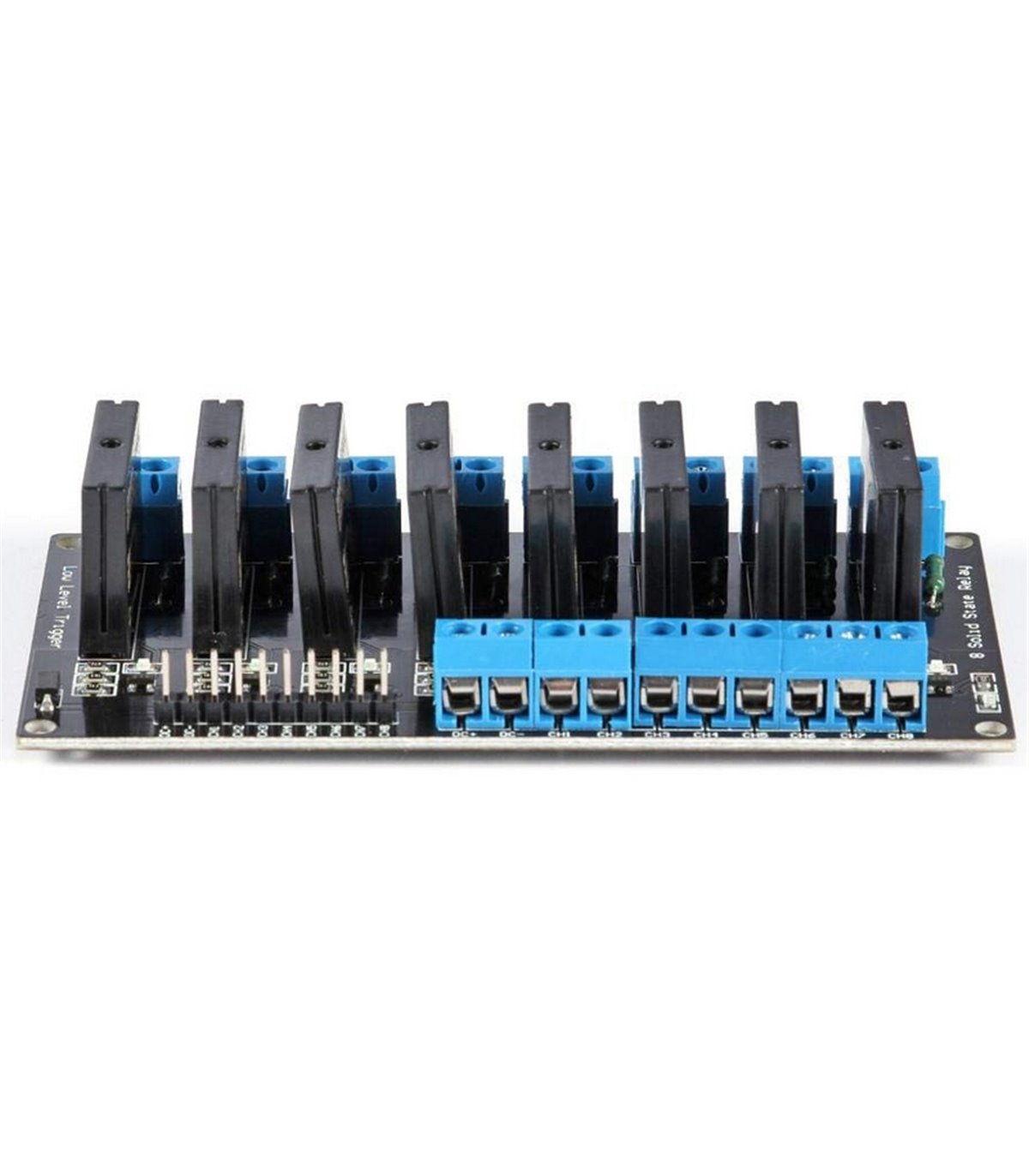

Интерфейс модуля

• DC +: подключите к положительному полюсу источника питания (источник питания в соответствии с напряжением реле)

• DC-: подключите к отрицательному полюсу источника питания
• CH: Клемма триггера сигнала модуля реле (активен триггер низкого уровня)

Значение высокого уровня и низкого уровня

• Триггер высокого уровня относится к клемме триггера сигнала (IN) и отрицательному полюсу источника питания
• Прямое напряжение, обычно подключаемое к клемме триггера с положительной клеммой источника питания
• В этом режиме триггера, когда на клемме триггера имеется положительное напряжение или достигается напряжение триггера , реле срабатывает
• Триггер низкого уровня относится к напряжению между клеммой триггера сигнала и отрицательным полюсом источника питания
• Когда это OV или напряжение на клемме триггера ниже, чем напряжение на положительном полюсе источника питания
• Когда напряжение достаточно низкое для срабатывания, реле замыкается, обычно путем включения источника питания
• Режим триггера, в котором отрицательный полюс триггера подключается к клемме триггера , так что реле замыкается

Электрические параметры

• Напряжение версия 5V

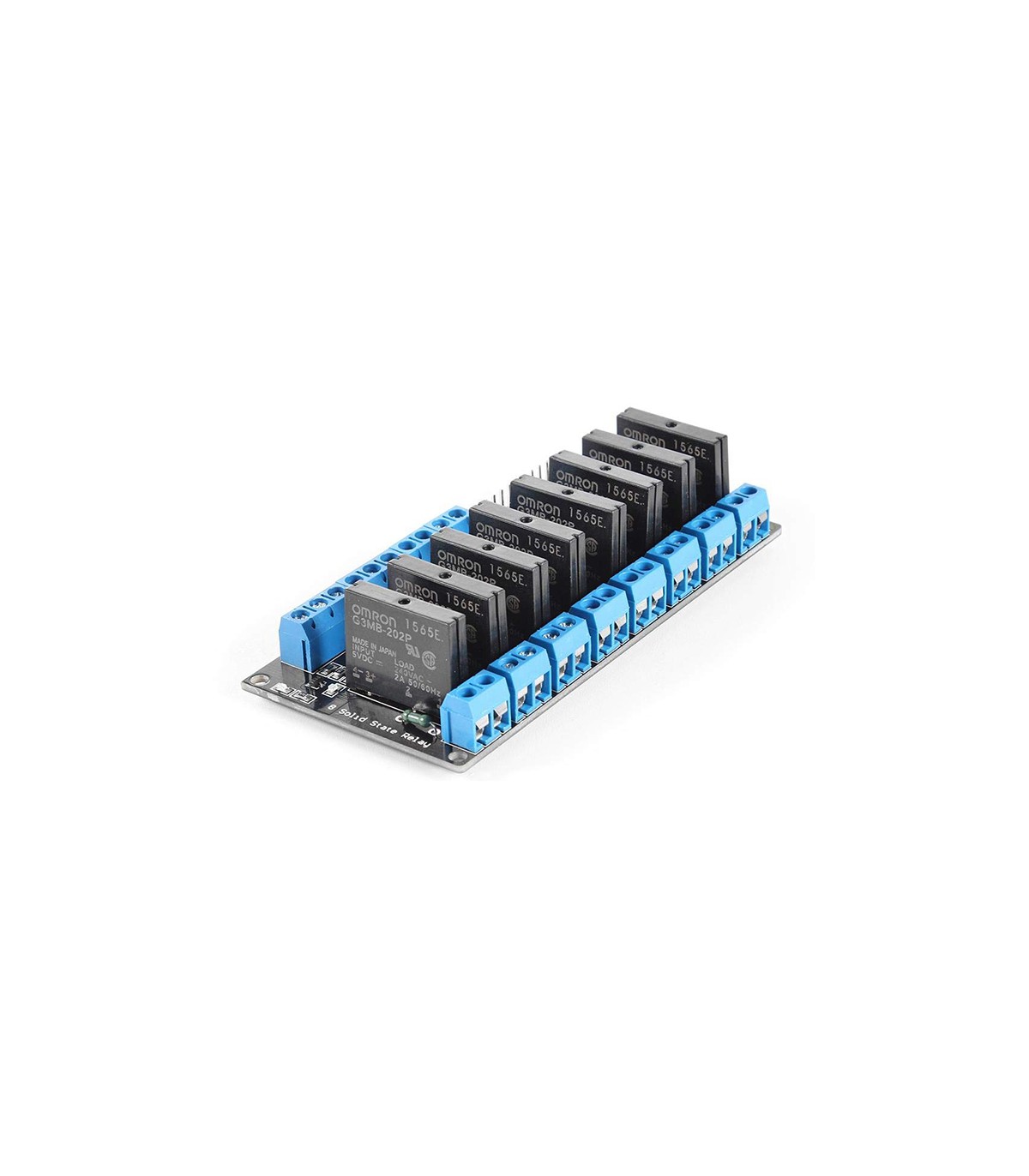

• Модуль реле построен на базе G3MB-202P
• Количество каналов: 8
• Позволяет коммутировать напряжение 100 ... 240В
• Коммутируемый ток: 2A
• LED индикатор для каждого реле
• FR-4 Стекловолокно печатной платы (двойной слой)
• SSR Выход (каждый канал)

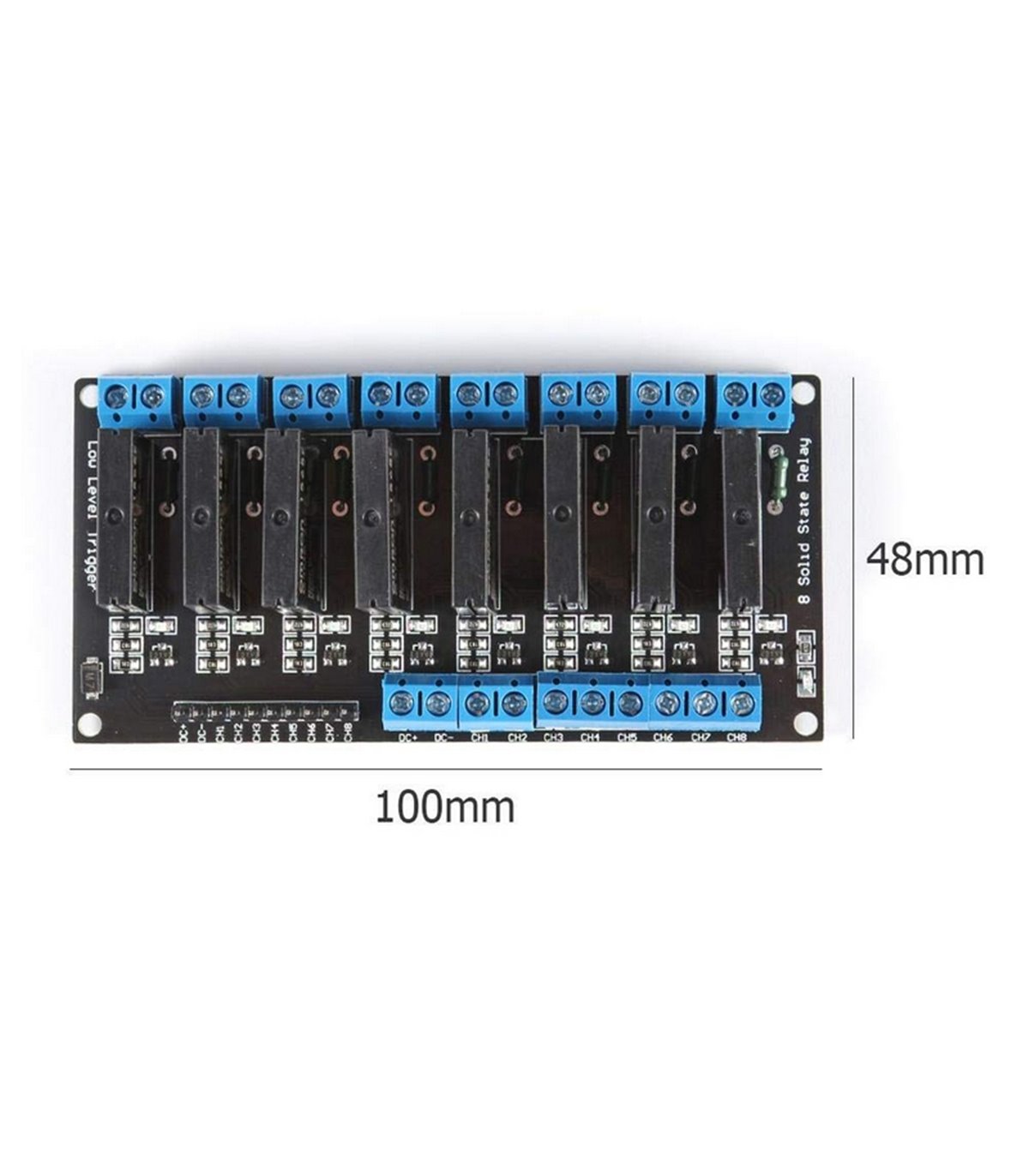

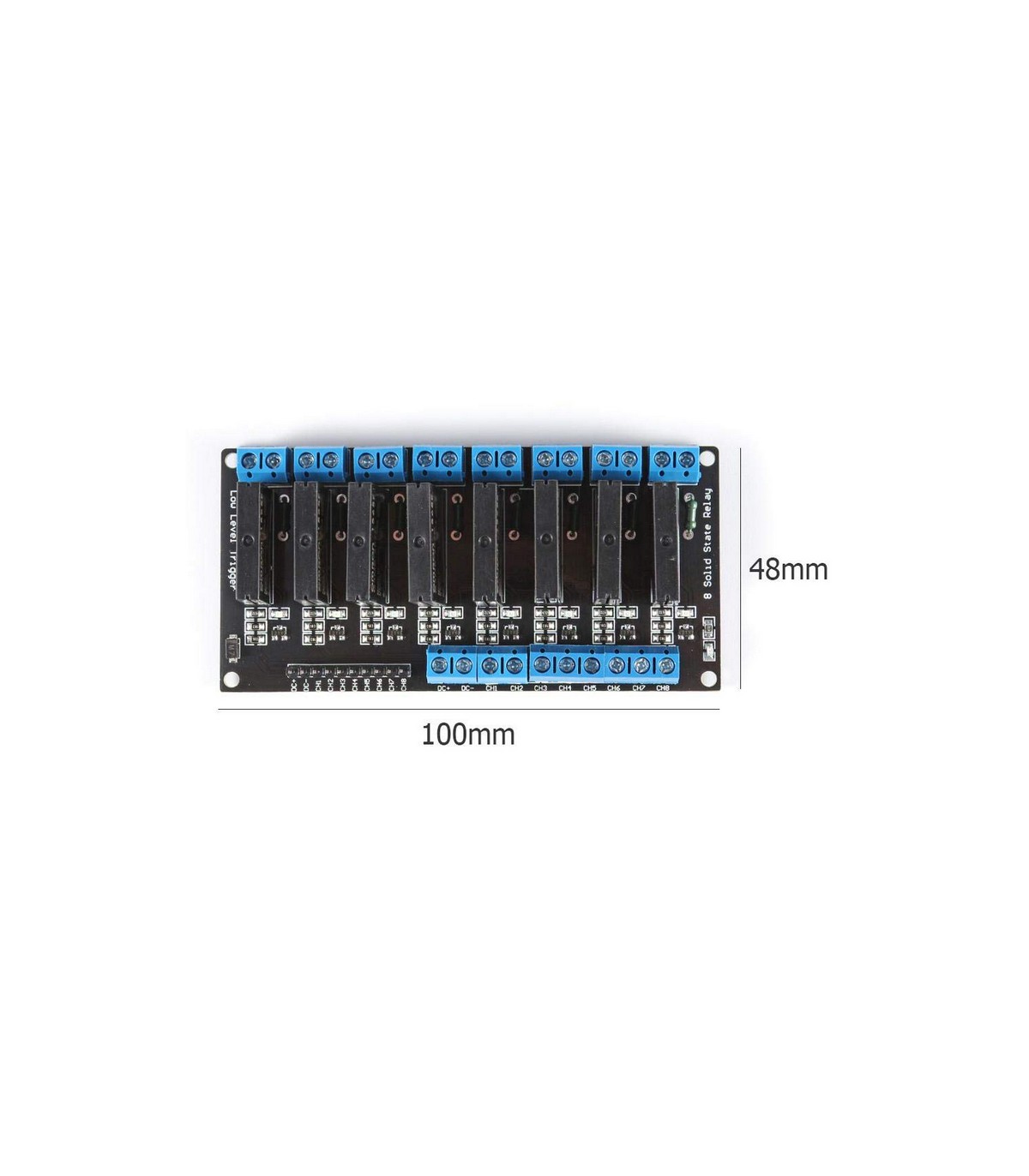

• Размер: 106*55*25мм
• Нагрузка диапазон напряжения: от 75 до 264 В (50-60 Гц)
• Ток нагрузки от 0,1 до 2 A
