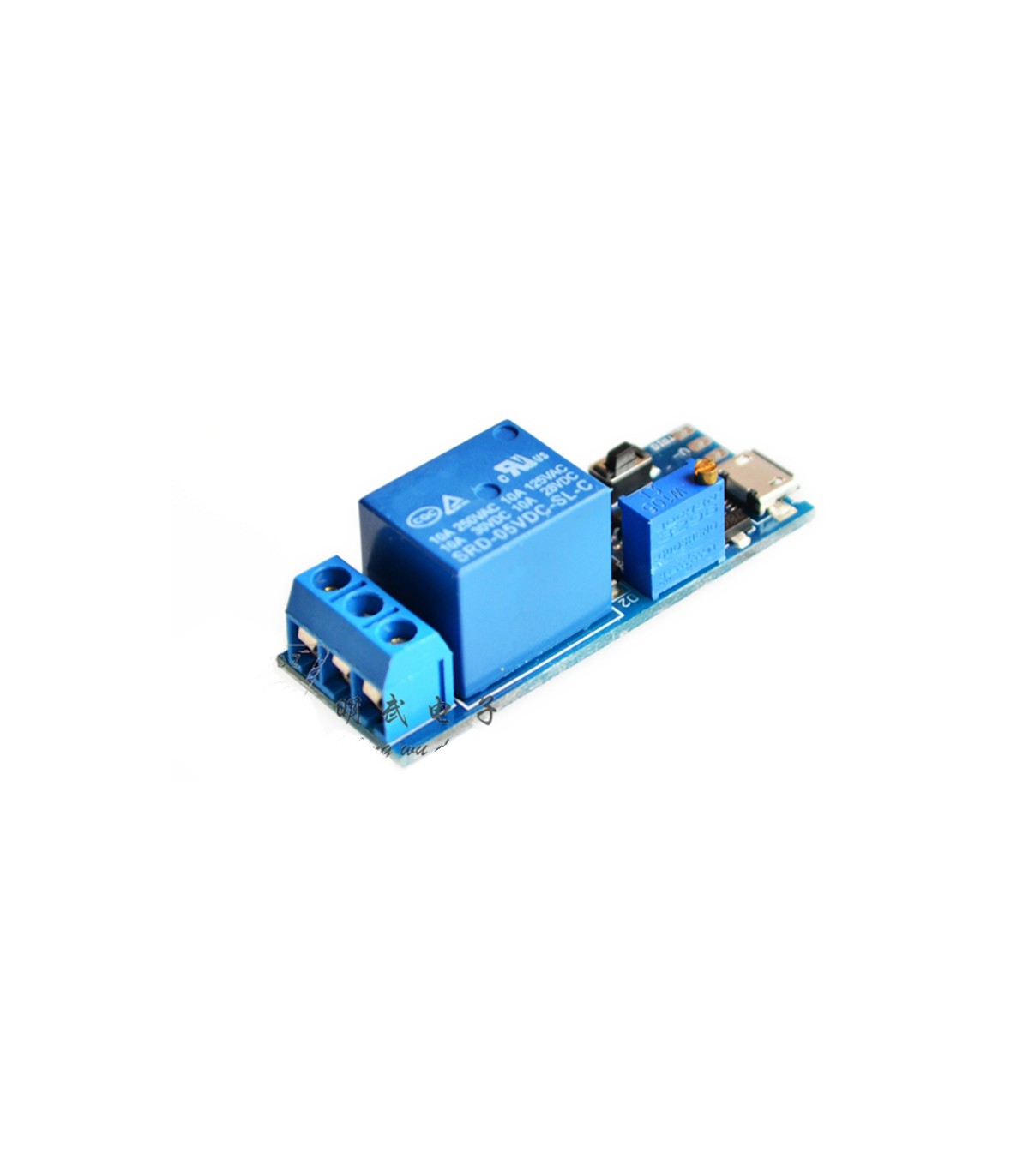

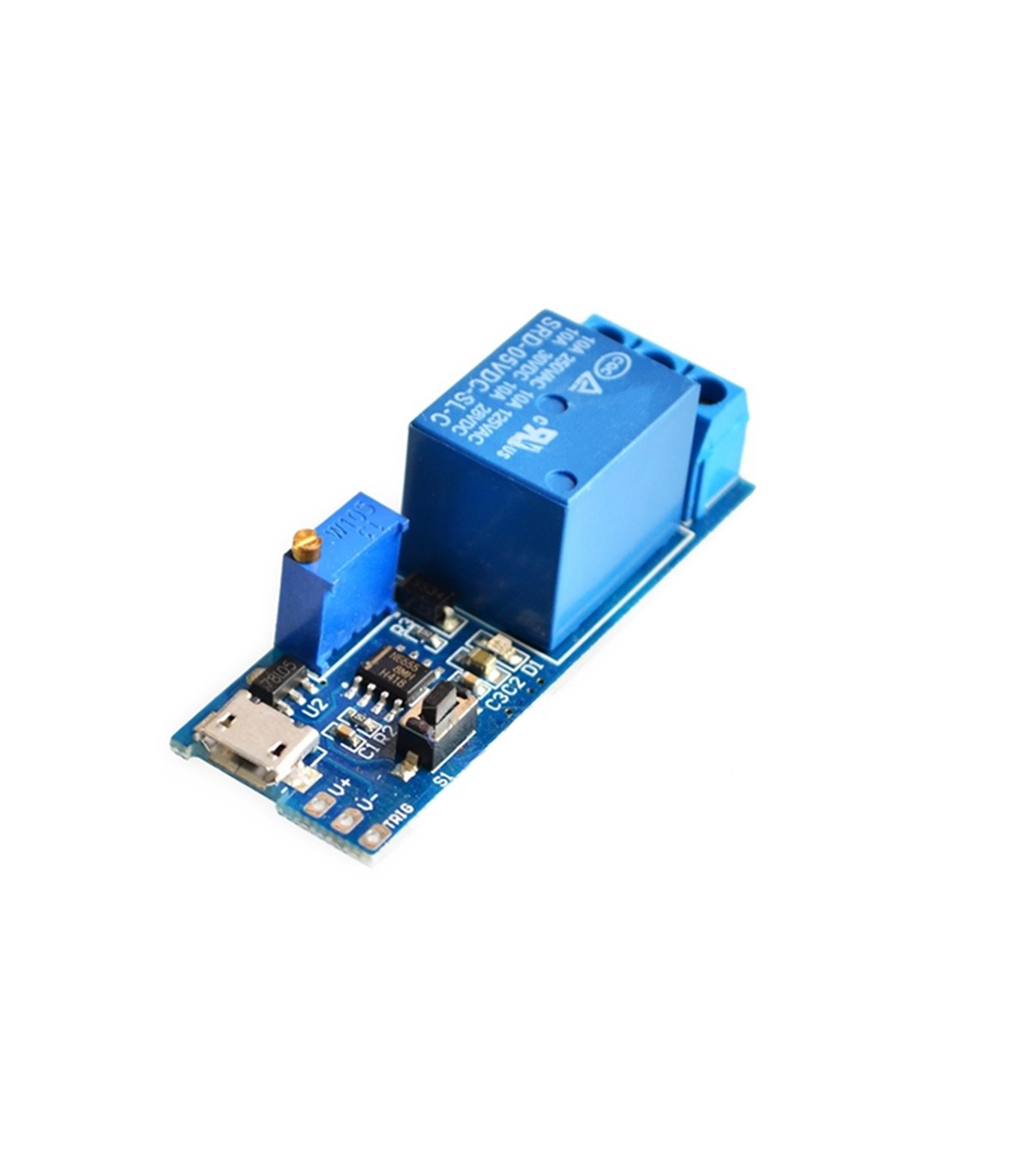

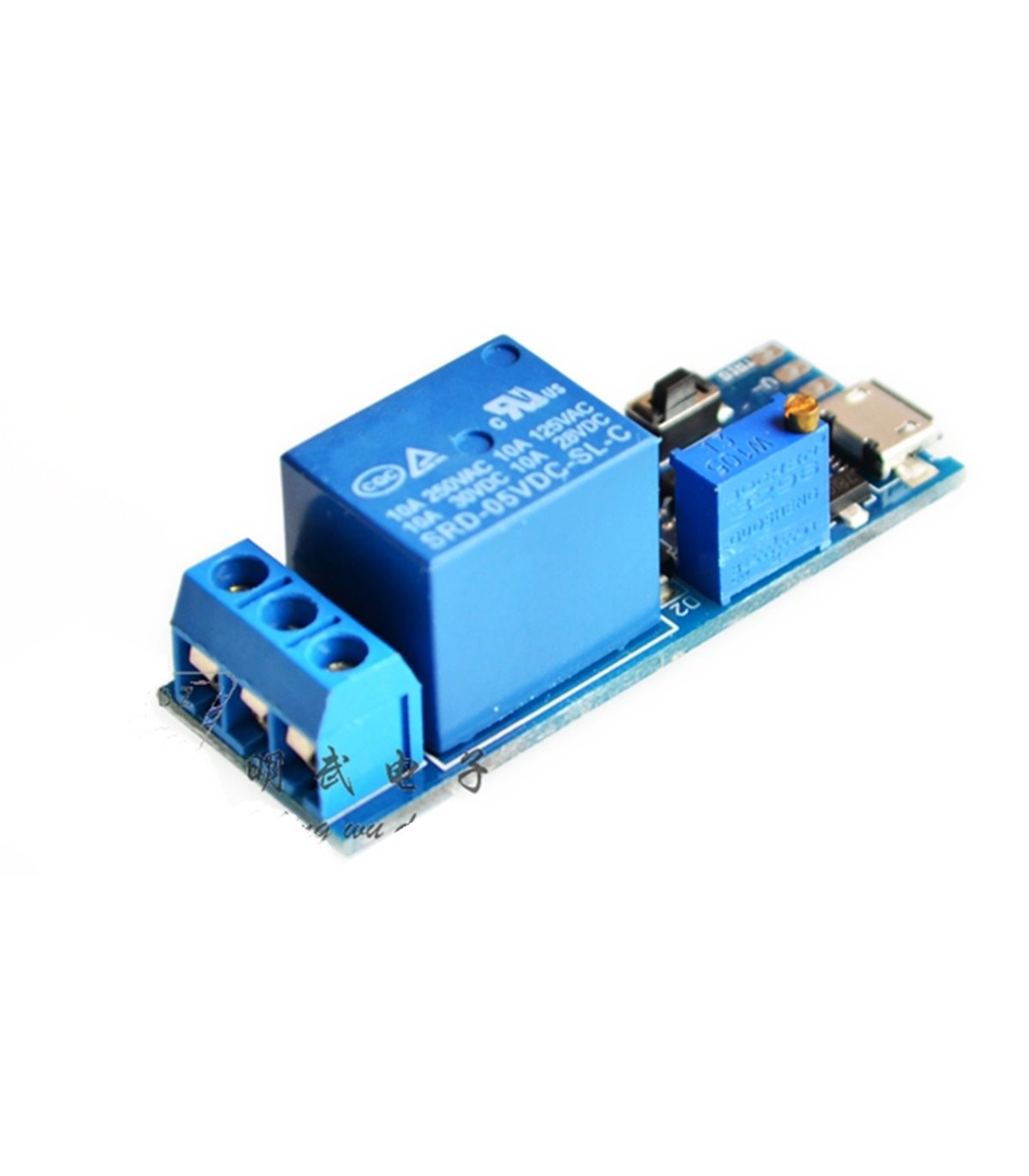

Модуль реле задержки срабатывания таймера реле задержки K7 5-30V (17523)

Модуль реле задержки срабатывания таймера реле задержки K7 5-30V.

Реле задержки запуска, модуль таймера.

1-канальный модуль реле 5-30V с настраиваемой задержкой используется для управления различными приборами с большим входным током. При подаче низкого уровня на вход TRIG или нажатии кнопки, реле срабатывает, отсчитывает время, установленное подстроечным резистором и отключается.

Для использования релейной модуля к нему нужно подключить управляемое устройство. Затем нужно подключить к выходам Vcc и Gnd модуля питания 12В. После этого можно приступать к работе.

На плате установлен светодиод, сигнализирующий о включении реле.

Управление модулем (время задержки) осуществляется с помощью потенциометра (резистора типа W3296), который находится на плате.

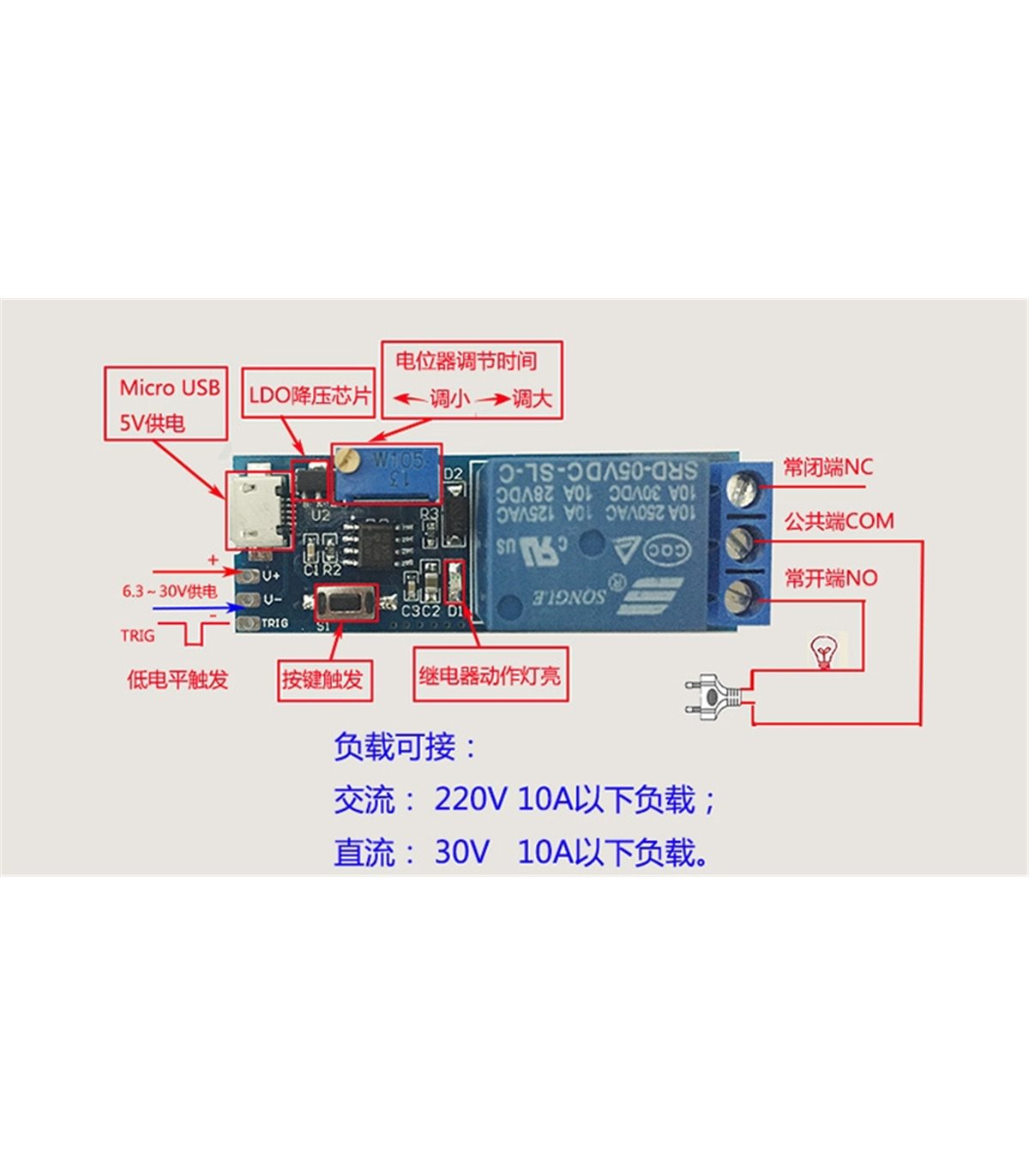

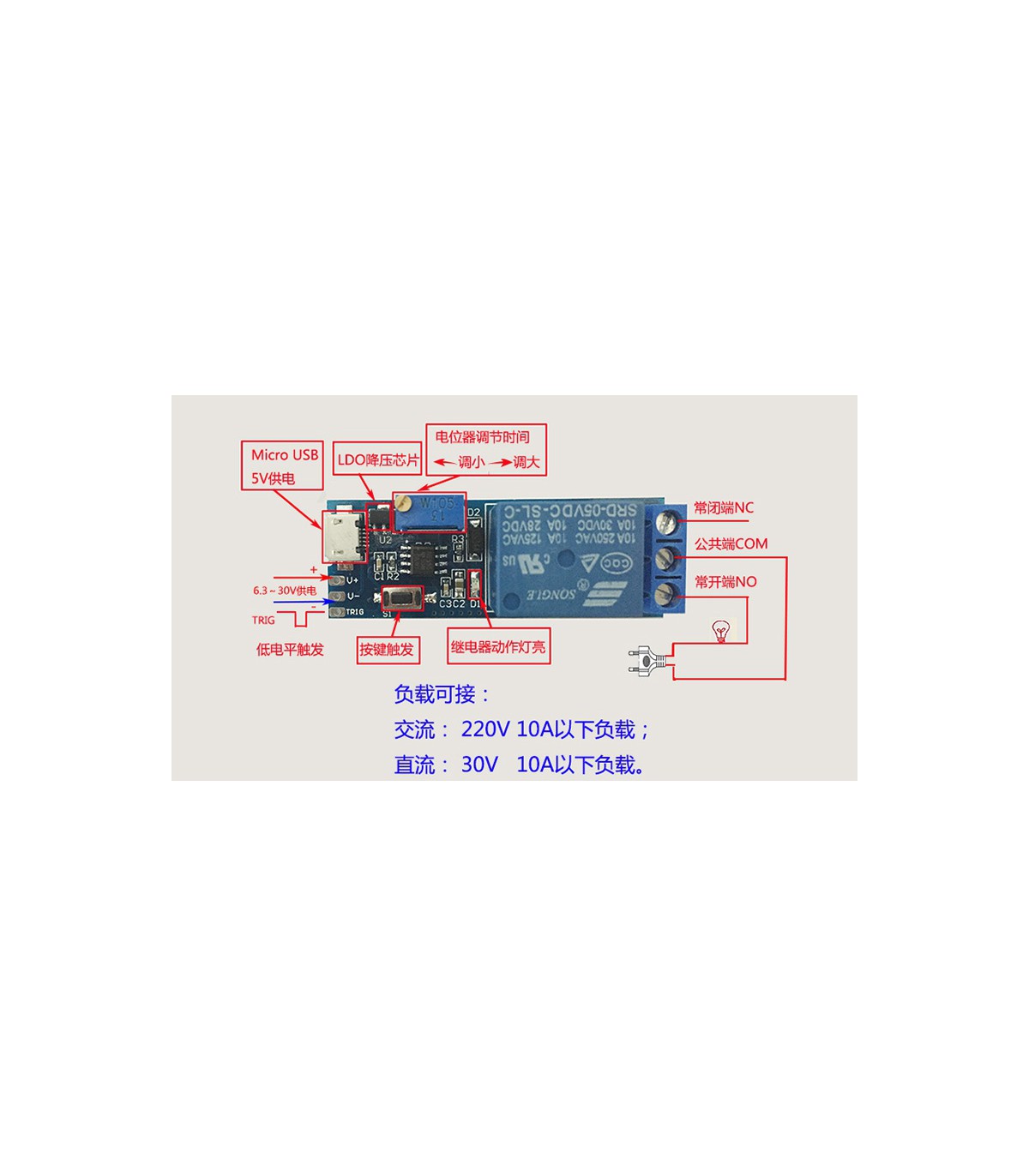

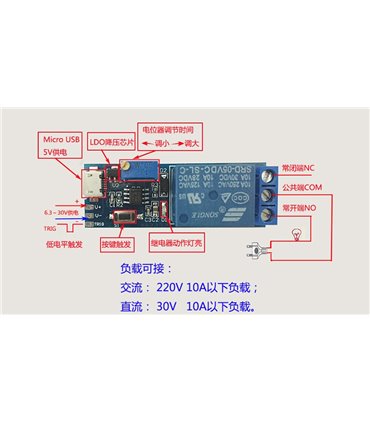

Релейный модуль имеет два интерфейса - для подключения питания и для подключения управляемых приборов к реле:

- для подключения релейной модуля к устройству используется 2 контакта - gnd и trig. Контакты GND и VCC для подключения +12 (5 ~ 30В). Кроме того питания можно подать через разъем микро USB.

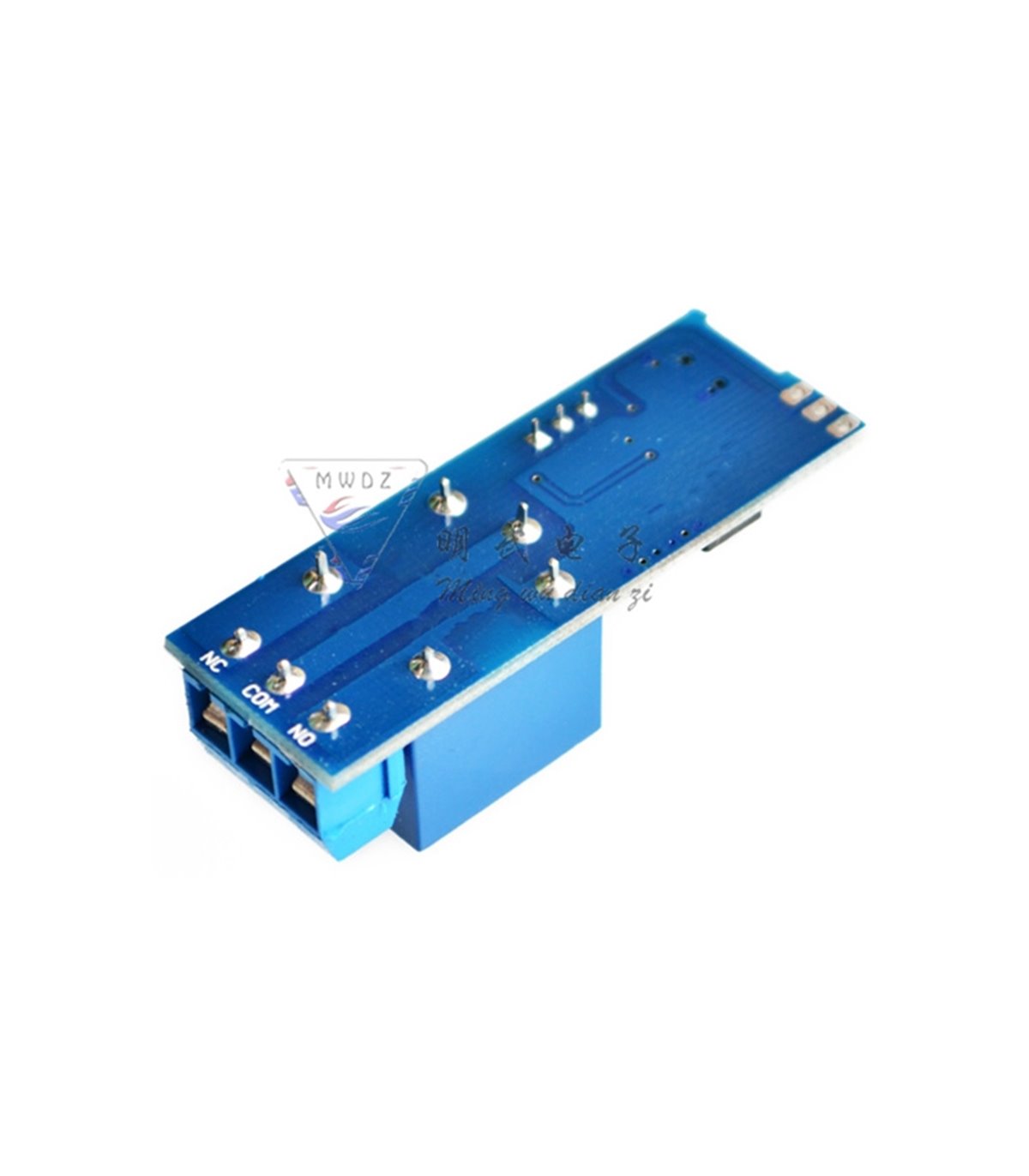

- Для подключения управляемых приборов к реле на плате есть 3 контакта. Они, как правило маркированы как NO, COM, NC.

Питание релейной модуля осуществляется от внешнего источника питания напряжением от 5 до 30 вольт (рекомендуемое значение 9-12 вольт).

Свойства:

Время задержки можно отрегулировать с помощью потенциометра в соответствии с вашими требованиями.

Имеет выход MicroUSB для удобного подключения.

Напряжение можно регулировать в диапазоне от 5 до 30В.

Имеет два режима работы - триггер и кнопка.

Имеет индикатор.

Имеет защиту от прешкод.
