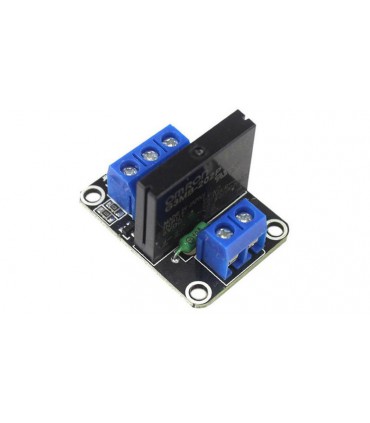

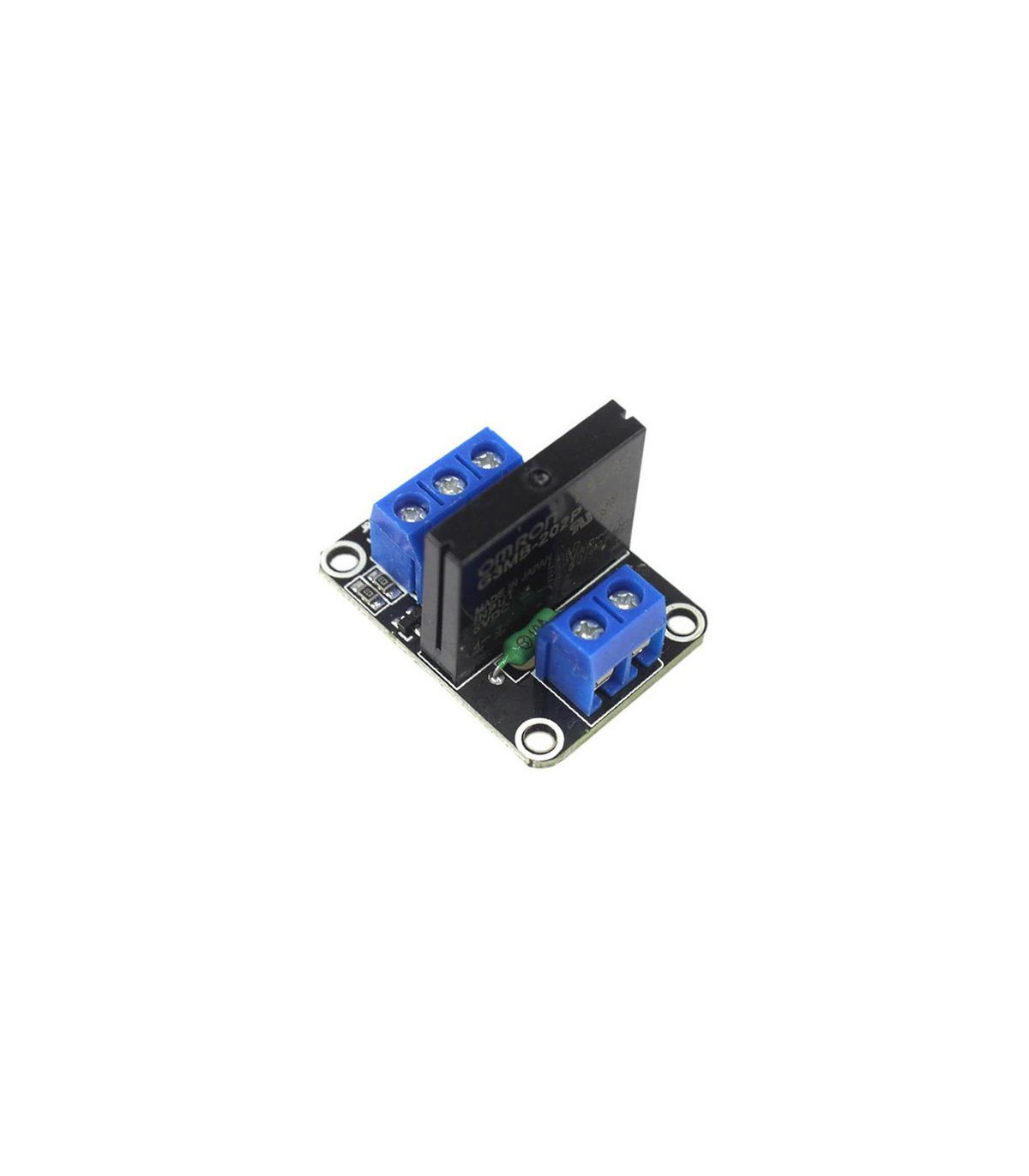

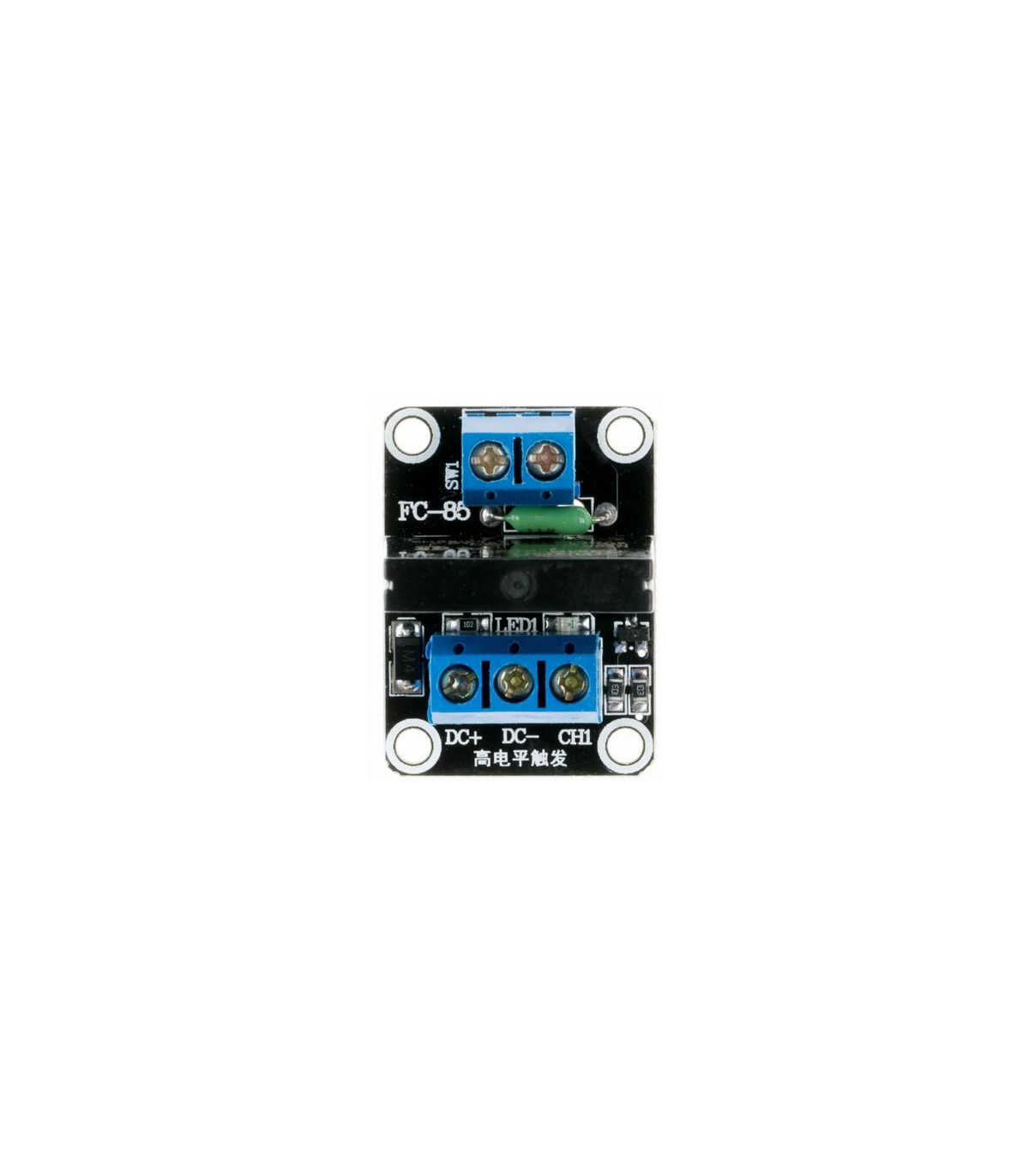

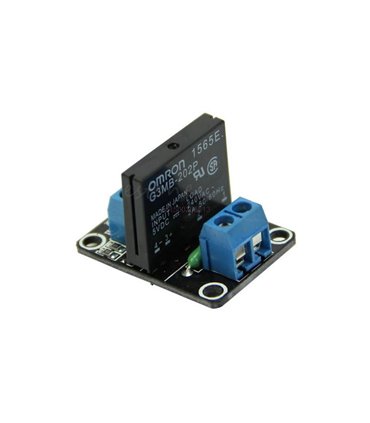

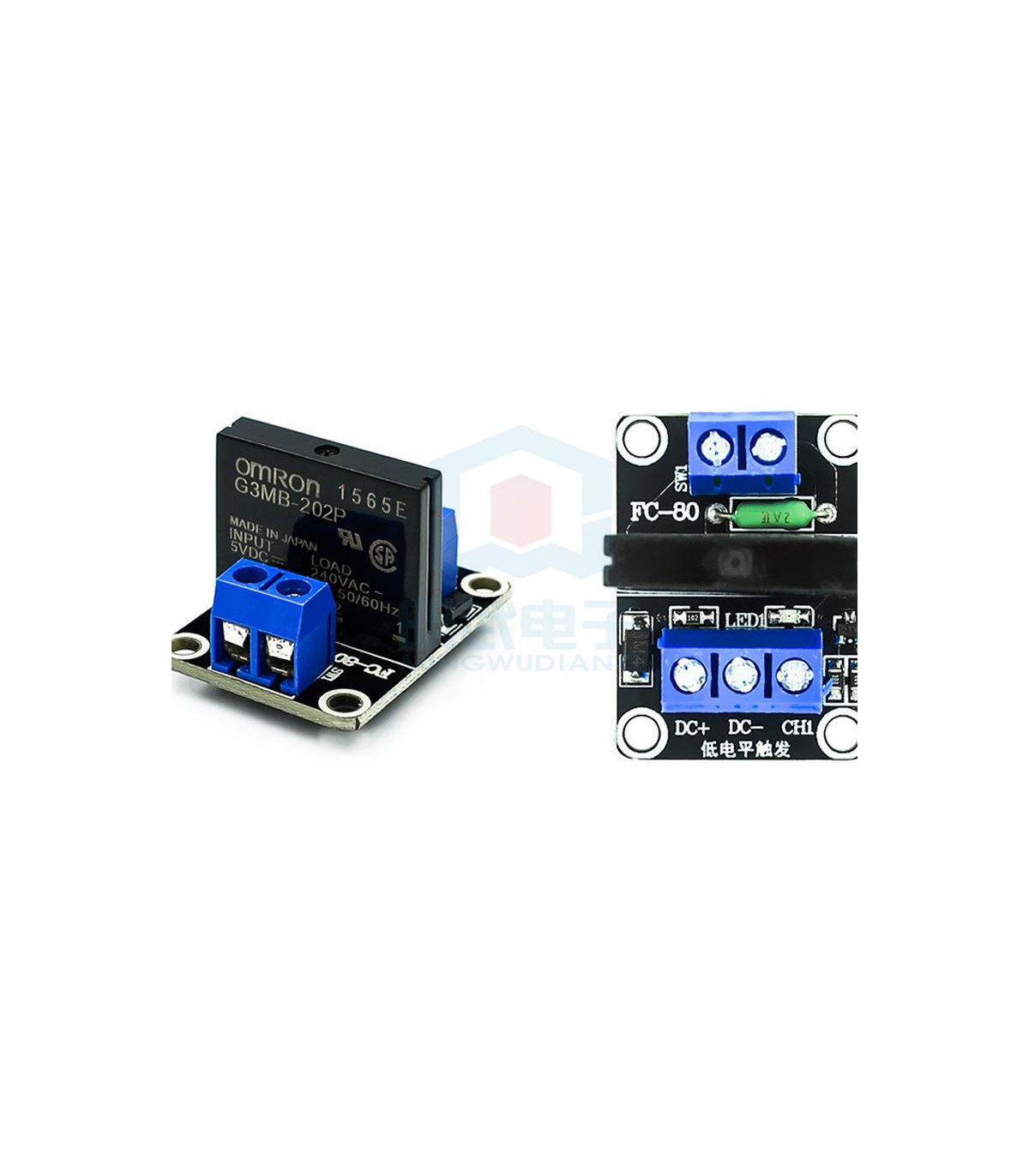

Модуль твердотельного реле G3MB-202P-5VDC A03B Arduino (14190)

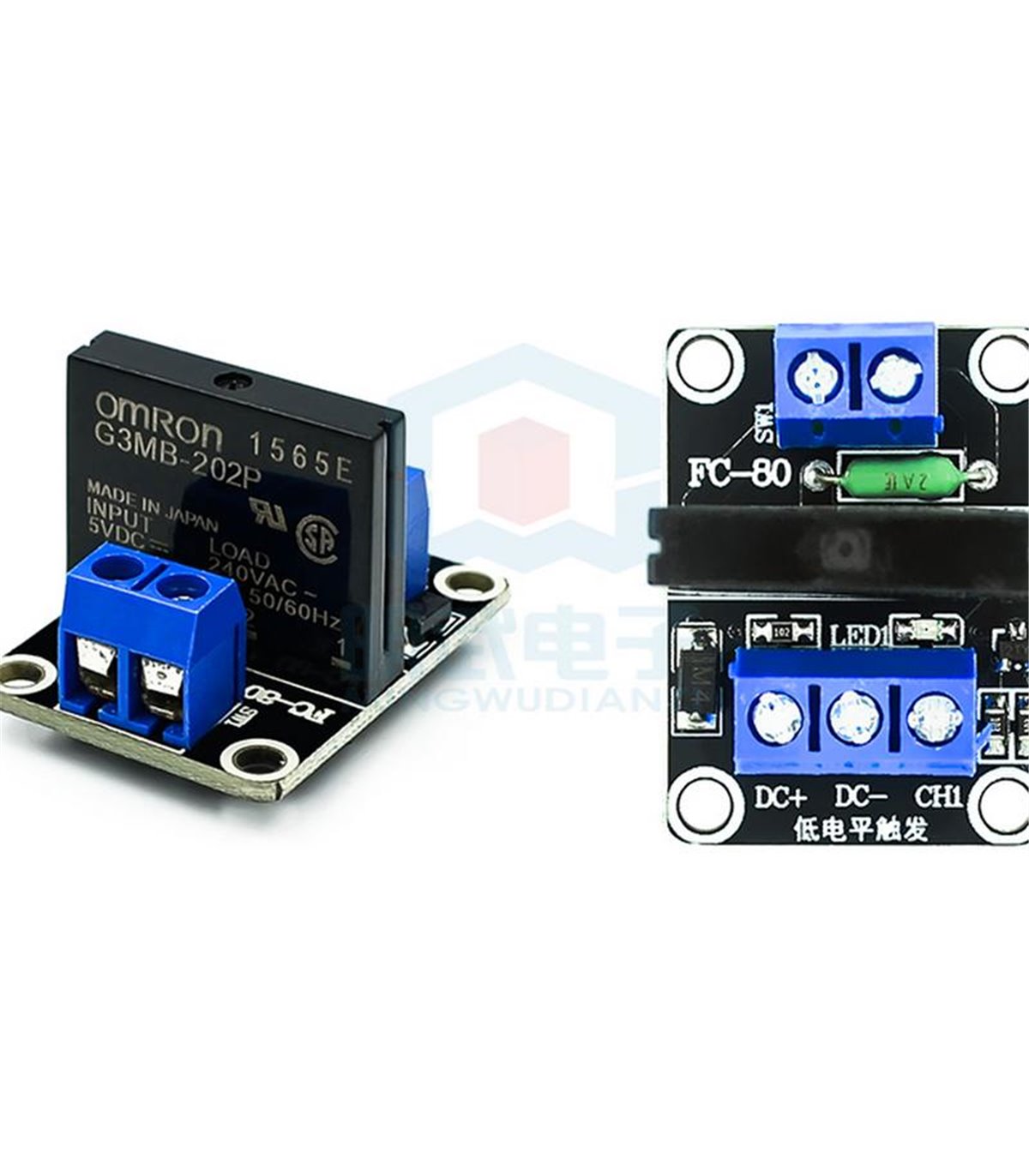

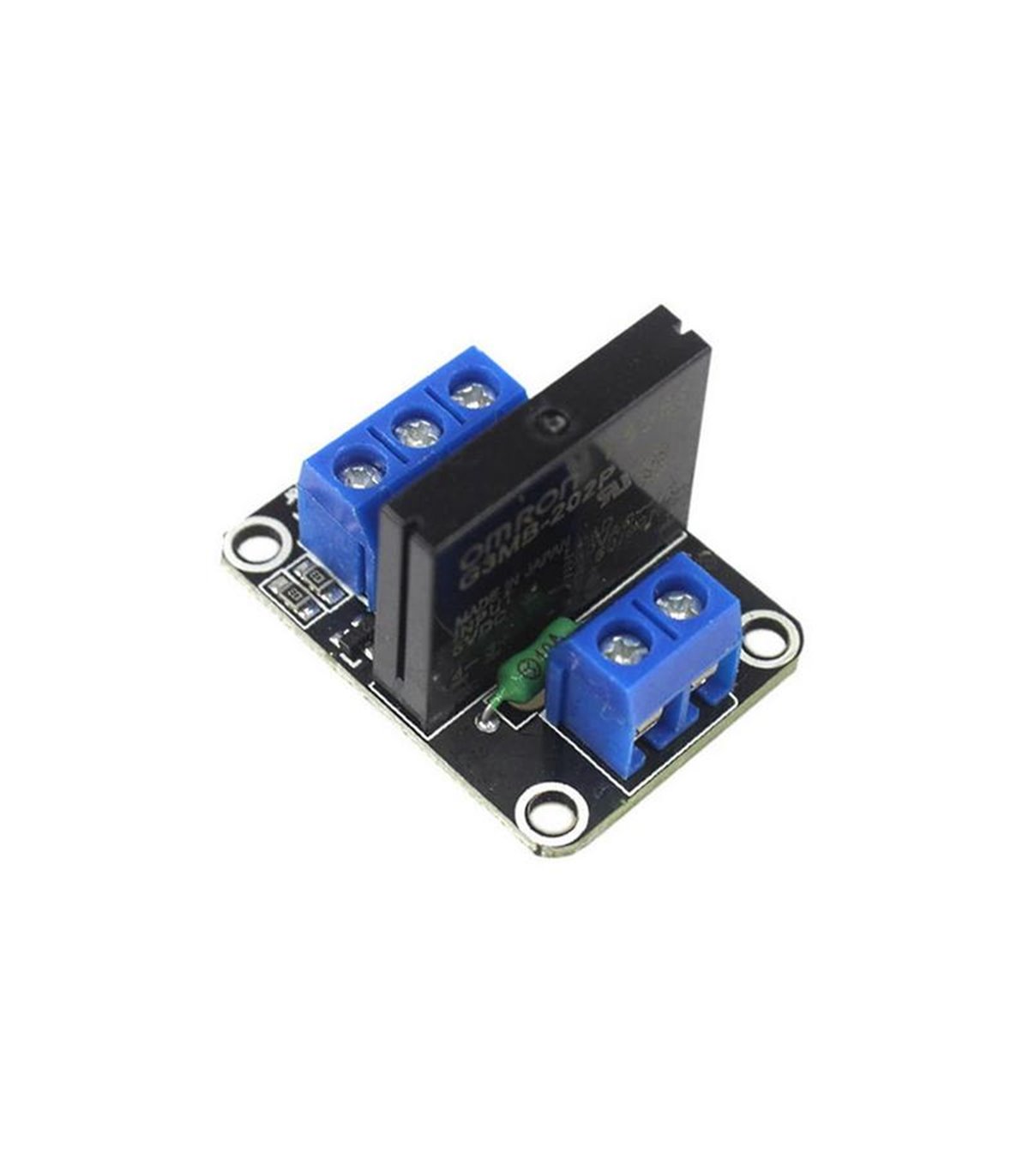

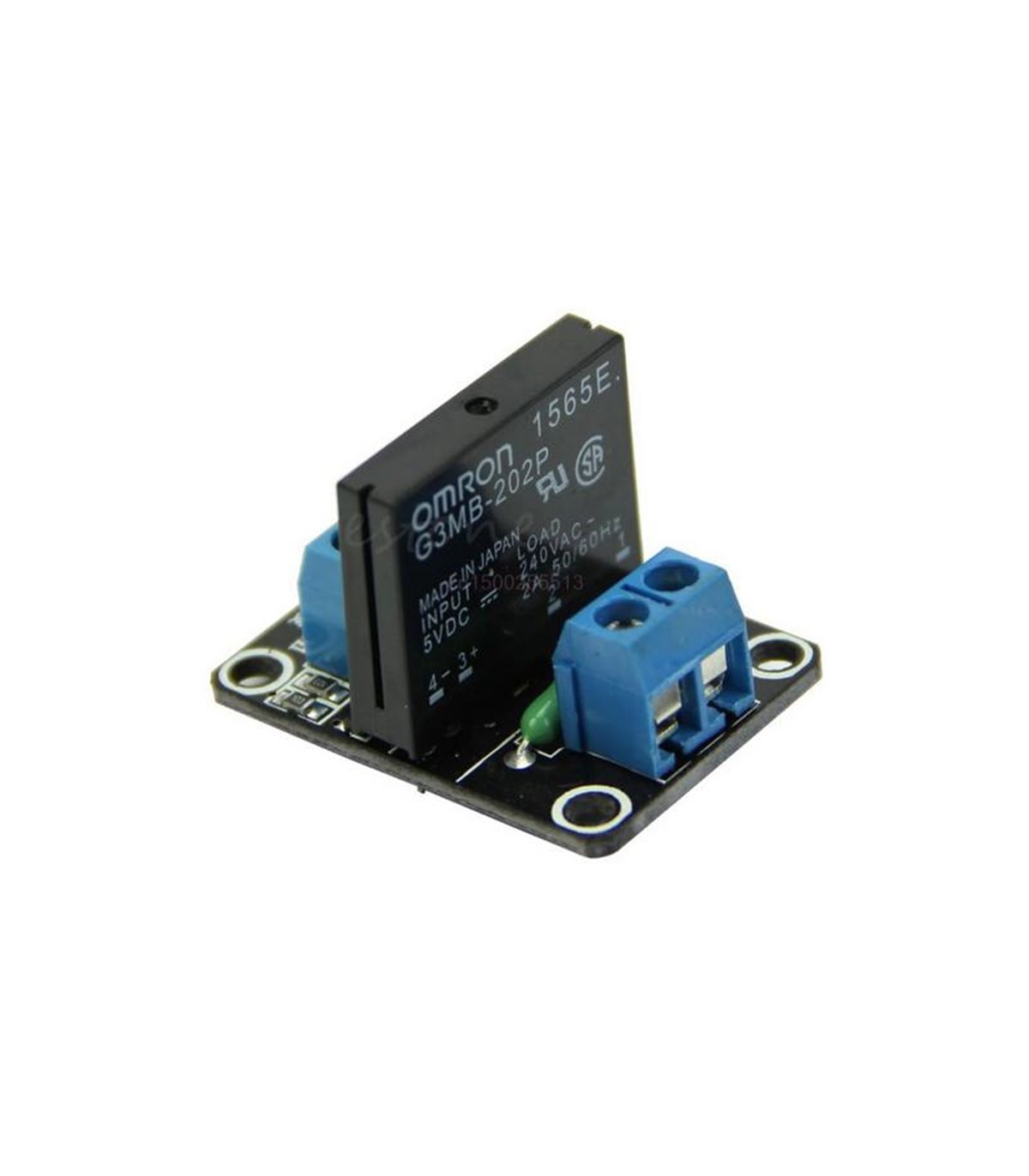

Этот одноканальный модуль основан на высококачественном полупроводниковом твердотельном реле Omron SSR G3MB-202P и может быть использован в различных интерактивных проектах для управления нагрузкой: электродвигателями, электромагнитами, нагревателями, лампами и другими устройствами требующих ток до 2 ампер и переменное напряжение до 240 вольт. Для индикации состояния реле используется встроенный светодиод. Твердотельное реле похоже на механическое реле, им также можно управлять с помощью цифрового сигнала. Твердотельное реле не генерирует шум и имеет гораздо более длительный срок службы по сравнению с традиционным механическим реле. Данный модуль может быть легко подсоединен к Arduino-совместимому контроллеру через Плату расширения ввода/вывода для Arduino, или же он может быть подключен непосредственно напрямую к Arduino, Raspberry Pi или другому микроконтроллеру.
Одноканальное твердотельное реле Solid State Relay Low Level. Данный модуль предназначен для замыкания выходной цепи переменного тока (с номинальным напряжением до 240 В), при подаче управляющего сигнала 5 В постоянного тока на вход модуля. Модуль можно использовать для управления приборами подключаемыми к сети 220 В (осветительные, бытовые и т.д. с током потребления до 2 А). В модуле используется реле Omron G3MB-202P с функцией пересечения ноля (zero cross function). Данная функция предусматривает возможность замыкания выходной цепи, только когда переменное напряжение нагрузки пересекает ноль, благодаря чему, ток нагрузки увеличивается плавно. Такой тип включения продлевает срок службы устройств подключённых к силовой части модуля, но делает невозможным замыкание цепей нагрузки постоянного тока.
Твердотельные электронные реле являются обособленным видом модульных полупроводниковых устройств. Основной задачей твердотельных или как их еще называют полупроводниковых реле, является – включение цепи управления токами большой нагрузочной величины с помощью симисторов, транзисторов и тиристоров. Принцип работы твердотельных реле следующий: управляющий сигнал подается на светодиод, который при этом передает сигнал далее – на фотодиодную матрицу, при этом обеспечивается гальваническая развязка коммутируемых и управляющих цепей. Напряжение, которое при этом создается, управляется силовым ключом.
Роль твердотельных реле в современных системах автоматики и управления переоценить трудно. В последние годы в различных областях техники: автомобильной электронике, системах связи, бытовой электронике и промышленной автоматике происходит интенсивная замена обычных электромагнитных реле и пускателей на их электронные твердотельные аналоги.
Внимание! Во всех модулях реле такого типа (1,2,4,8 канальные) в нашем ассортименте питание на реле подается по низкому логическому сигналу! Твердотельное реле не могут коммутировать нагрузку постоянного тока!
Преимущества твердотельных реле по сравнению с электромеханическими

• Высокий уровень быстродействия
• Контакты не шумят и не дребезжат
• Гарантированное срабатывание на протяжении большого промежутка времени
• Возможность применения во взрывоопасных условиях, по причине отсутствия дугового разряда
• Малое энергопотребление
• Входные и коммутируемые цепи надежно заизолированы друг от друга
• Стойкость к нагрузкам ударного и вибрационного характера
• Компактность герметичного корпуса

Технические характеристики

• Количество каналов управления: 1
• Активный уровень: низкий
• Твердотельный модуль: G3MB-202P
• Светодиодная индикация работы
• Напряжение питания на : 4-6 В
• Максимальный ток управления: 12.5 мА
• Рабочий ток управления: 2 мА
• Номинальное напряжение нагрузки (AC): 120 ... 240 В
• Пиковые значения напряжения нагрузки (AC): 75 ... 264 В
• Номинальный ток нагрузки (AC): 0,1 ... 2 А (для нагревателей, ламп накаливания, двигателей ток не более 1 А)
• Пиковое значение тока нагрузки (AC): 30 А (не повторяющееся и не дольше 20 мс)

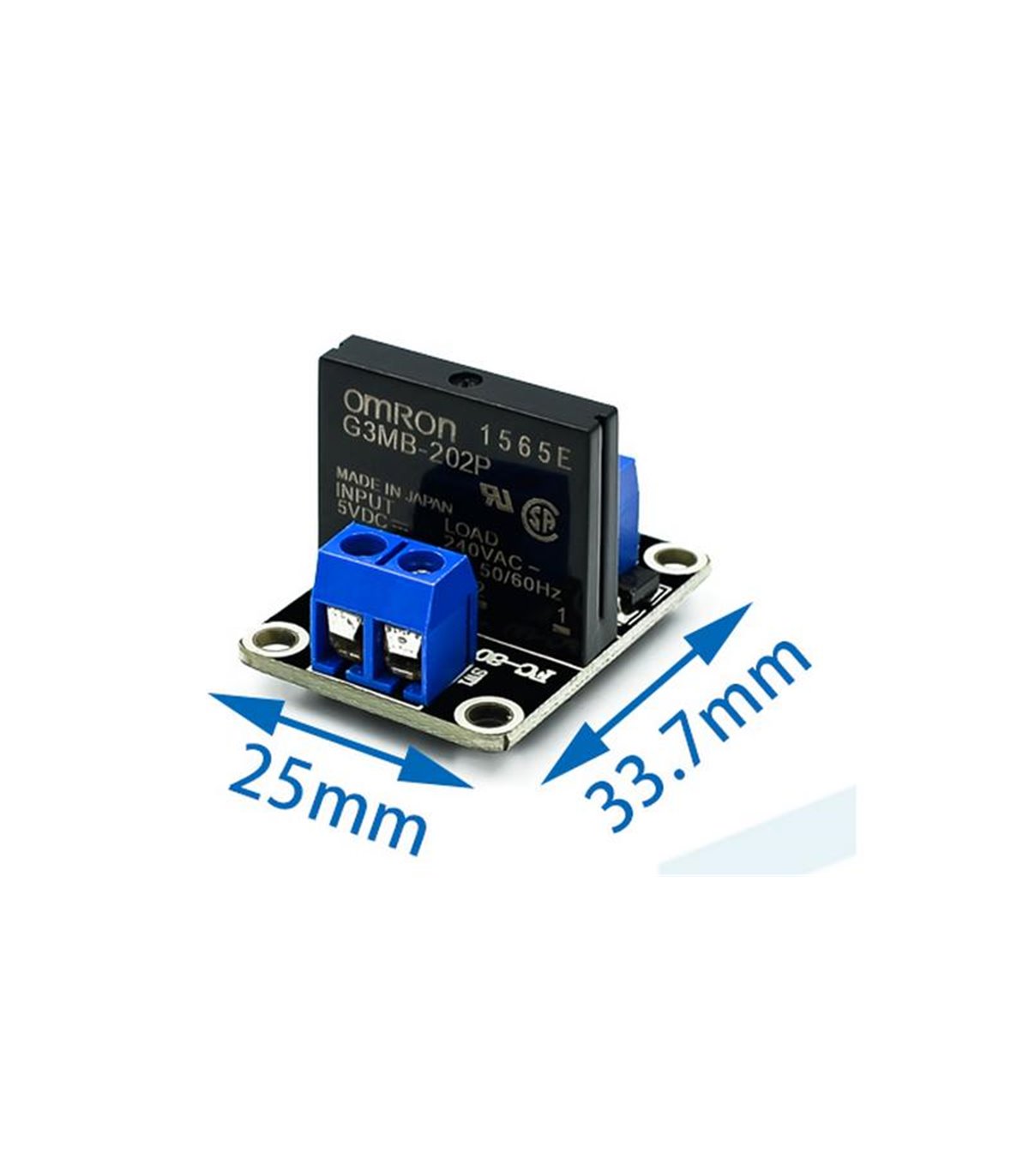

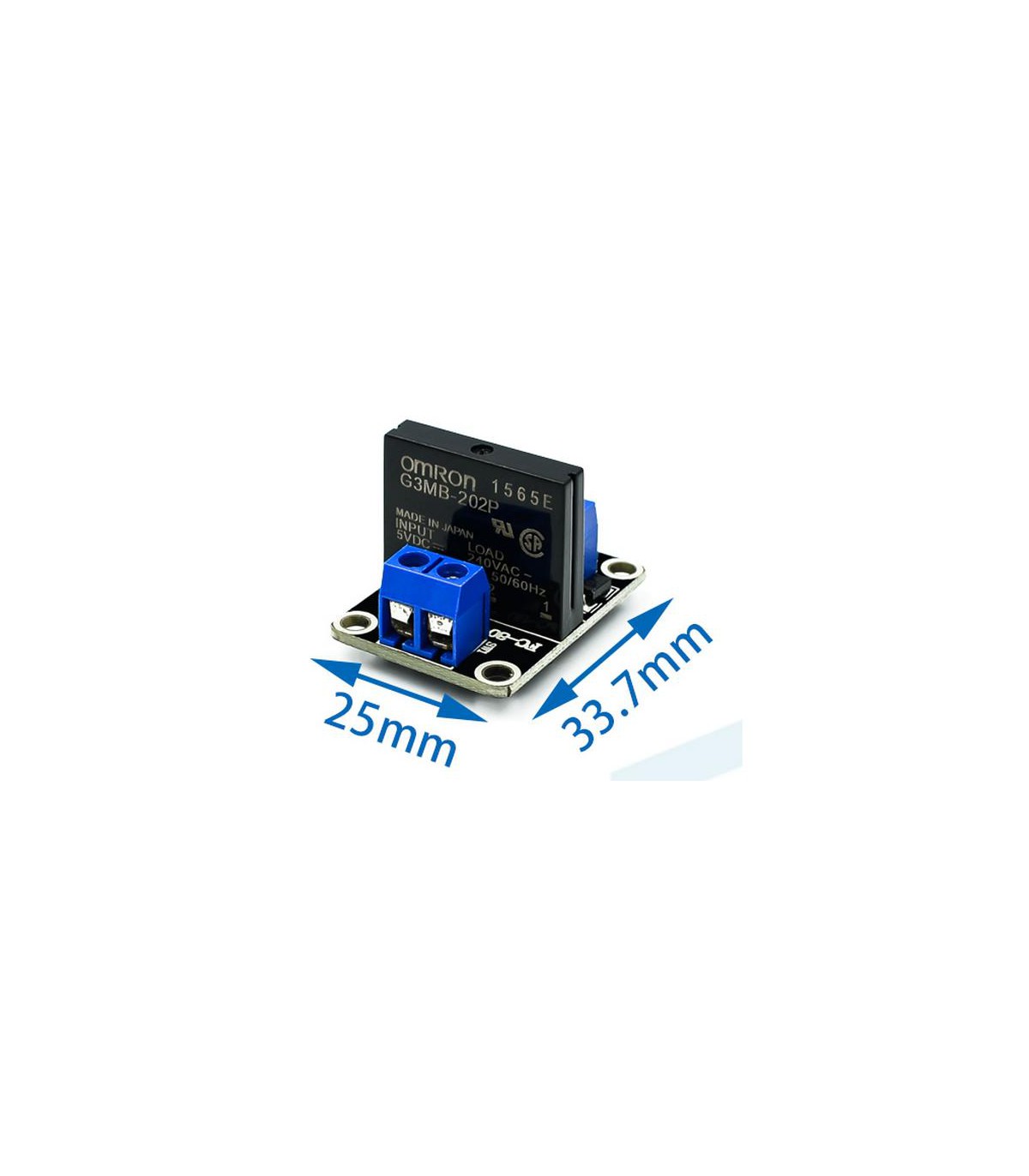

• Размер: 34*25*25 мм

Подключение

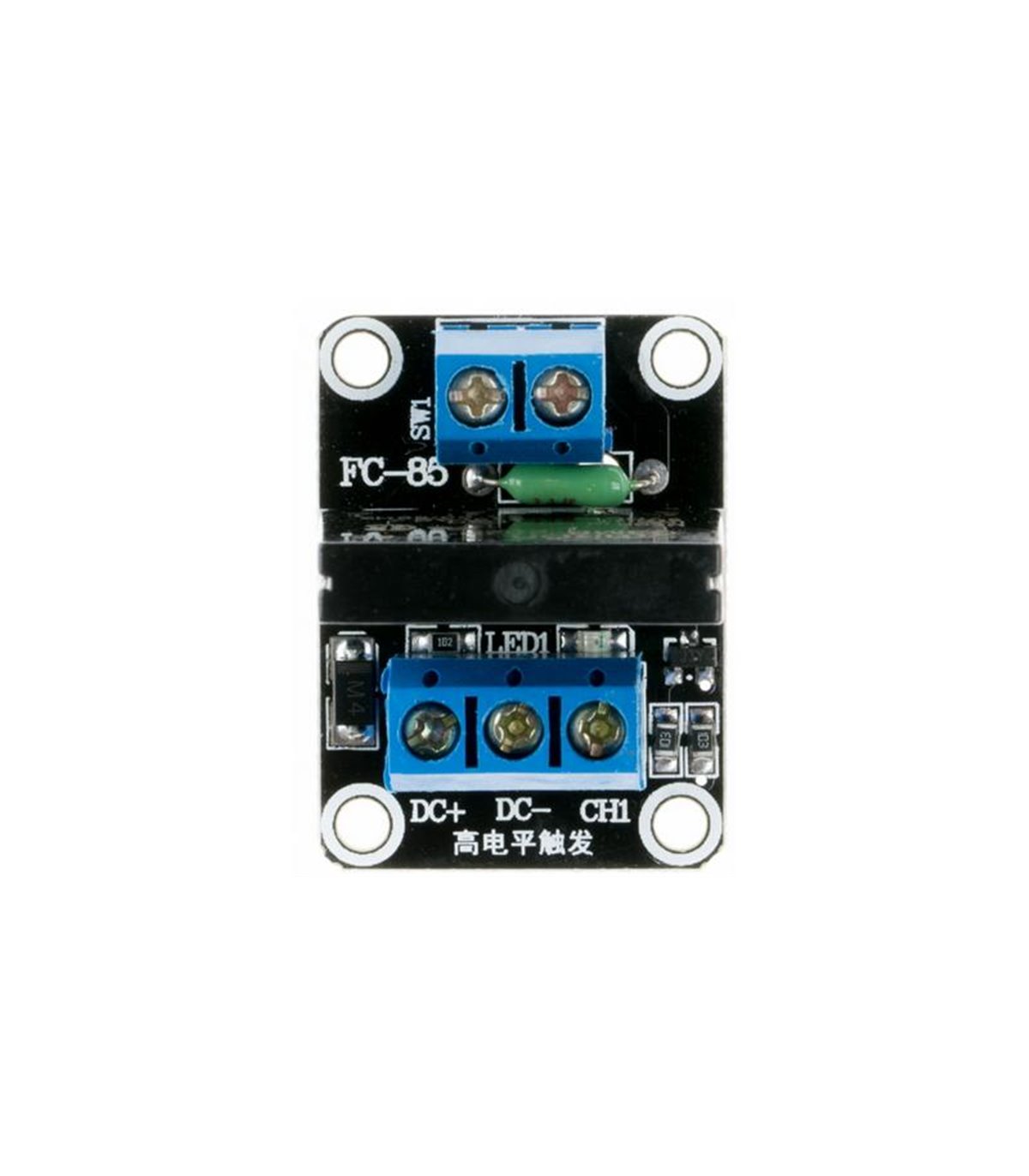

• DC+: Плюс питания модуля
• DC-: Минус питания GND
• CH: Управляющее напряжение
• Voltage version static current
• Отсутствие электромагнитных помех при включении цепи
