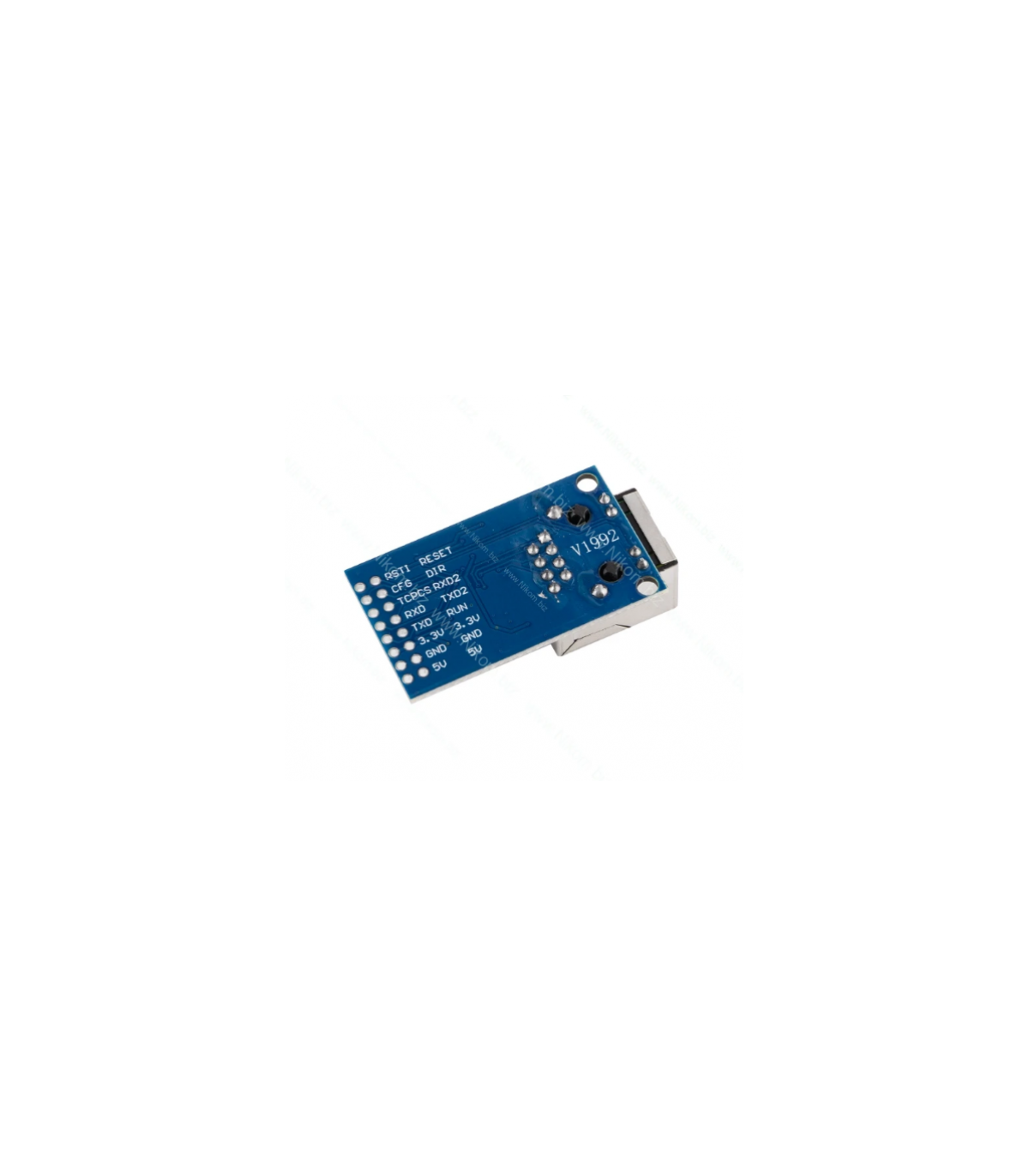

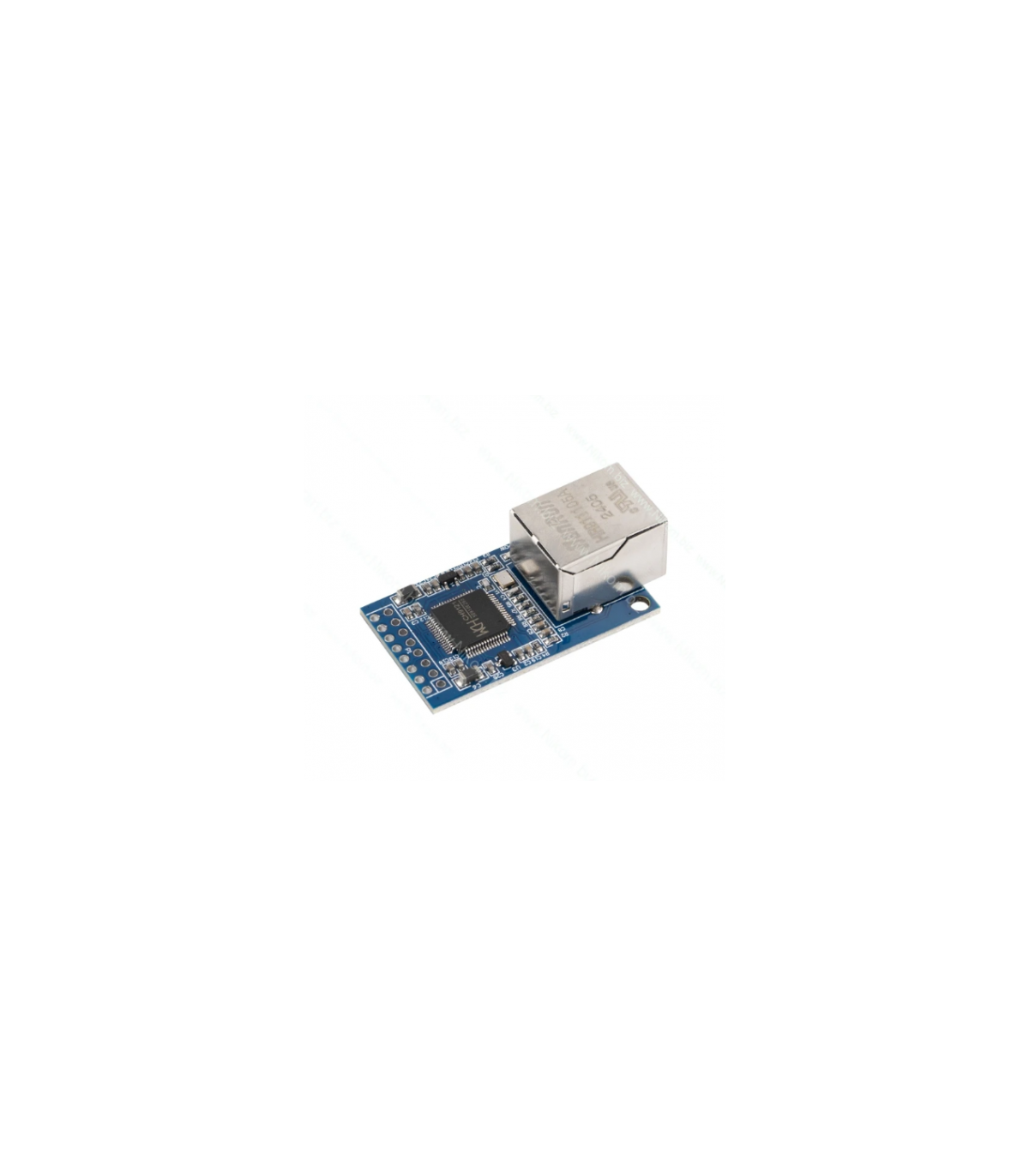

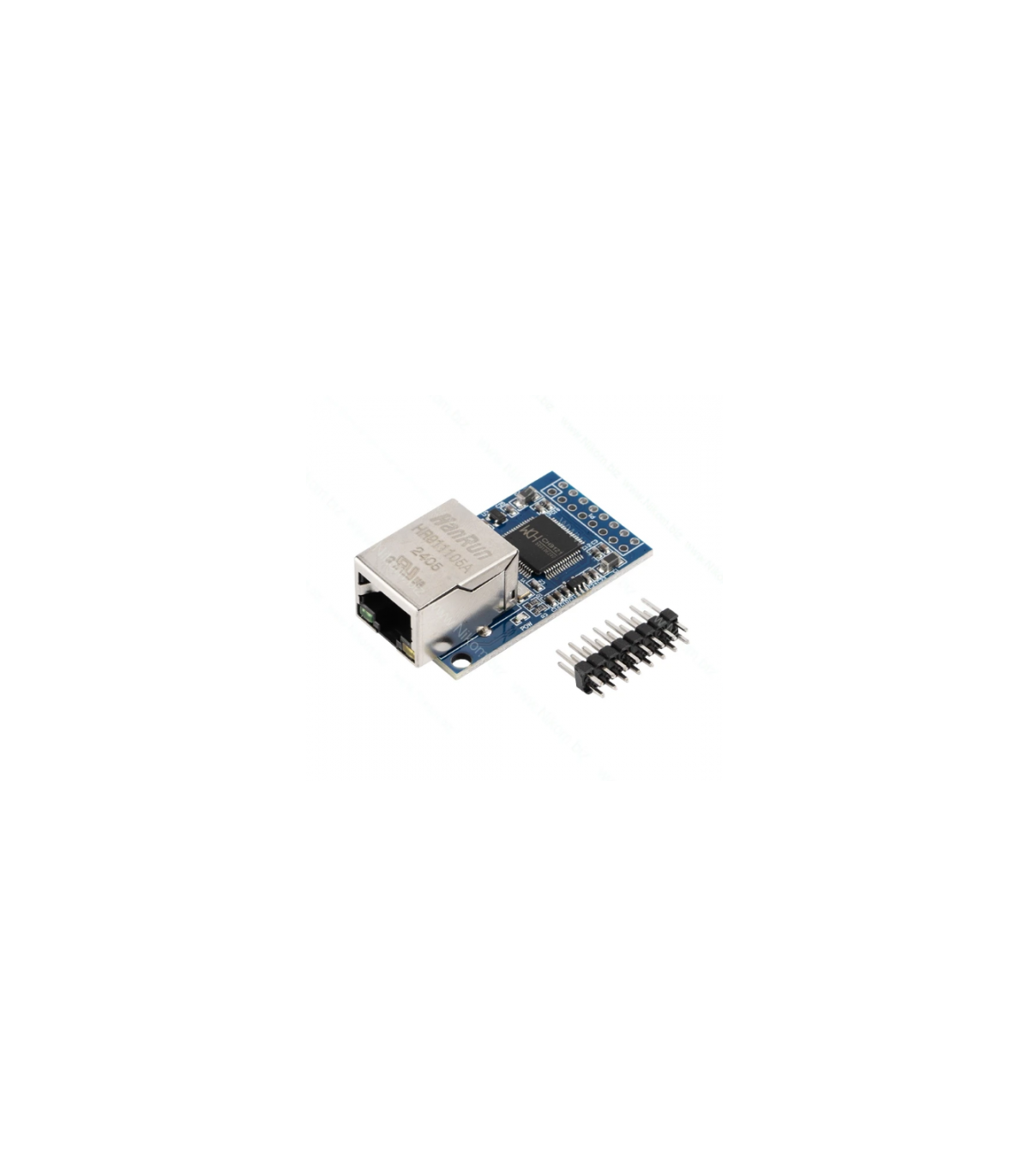

Модуль Ethernet CH9121 двунаправленный преобразователь для подключения STM32 к сети (20861)

Описание

Модуль CH9121 — это чип для прозрачной передачи данных между сетью Ethernet и UART, обеспечивающий двунаправленную передачу последовательных данных и сетевых данных. Он поддерживает четыре режима работы: TCP CLIENT, TCP SERVER, UDP CLIENT и UDP SERVER. Скорость передачи данных через последовательный порт варьируется от 300 бит/с до 921600 бит/с. Перед использованием параметры сети и UART можно настроить с помощью программного обеспечения NetModuleConfig.exe или последовательных команд.

Техническая спецификация

Технические характеристики:

• Встроенные уровни передачи Ethernet (MAC) и физический уровень (PHY): обеспечивают интеграцию с сетевыми интерфейсами.

• Двусторонняя передача данных между последовательным портом и сетью: позволяет прозрачную коммуникацию между устройствами.

• Поддержка интерфейса Ethernet 10/100M: совместимость со стандартом IEEE 802.3, поддержка полуавтономного и полноавтономного режимов работы.

• Автоматическое переключение линий MDI/MDIX: упрощает подключение без необходимости использования кроссовых кабелей.

• Поддержка автоматического получения IP-адреса через DHCP и доступа к доменам через DNS: облегчает настройку сетевых параметров.

• Настройка режима работы, портов, IP и других сетевых параметров через программное обеспечение или AT-команды: обеспечивает гибкость в конфигурации.

• Уровень TTL последовательного порта, совместимый с 3.3V и 5V: позволяет интеграцию с различными логическими уровнями устройств.

• Поддержка полного и полудуплексного соединения, автоматическое переключение для RS485: расширяет возможности подключения.

• Поддержка функции автоматического получения IP-адреса через DHCP: упрощает интеграцию в существующие сети.

• Поддержка настройки тайм-аута последовательного порта в диапазоне 0~2000 мс: позволяет оптимизировать передачу данных.

• Поддержка системы доменных имен (DNS): позволяет подключение по доменным именам.

• Поддержка механизма KEEPALIVE: обеспечивает стабильность соединения.

• Напряжение питания: 3.3V или 5V, что дает гибкость в выборе источника питания.

Модуль CH9121 — это эффективное решение для интеграции последовательных устройств в сетевую среду, обеспечивая надежную и быструю передачу данных.
