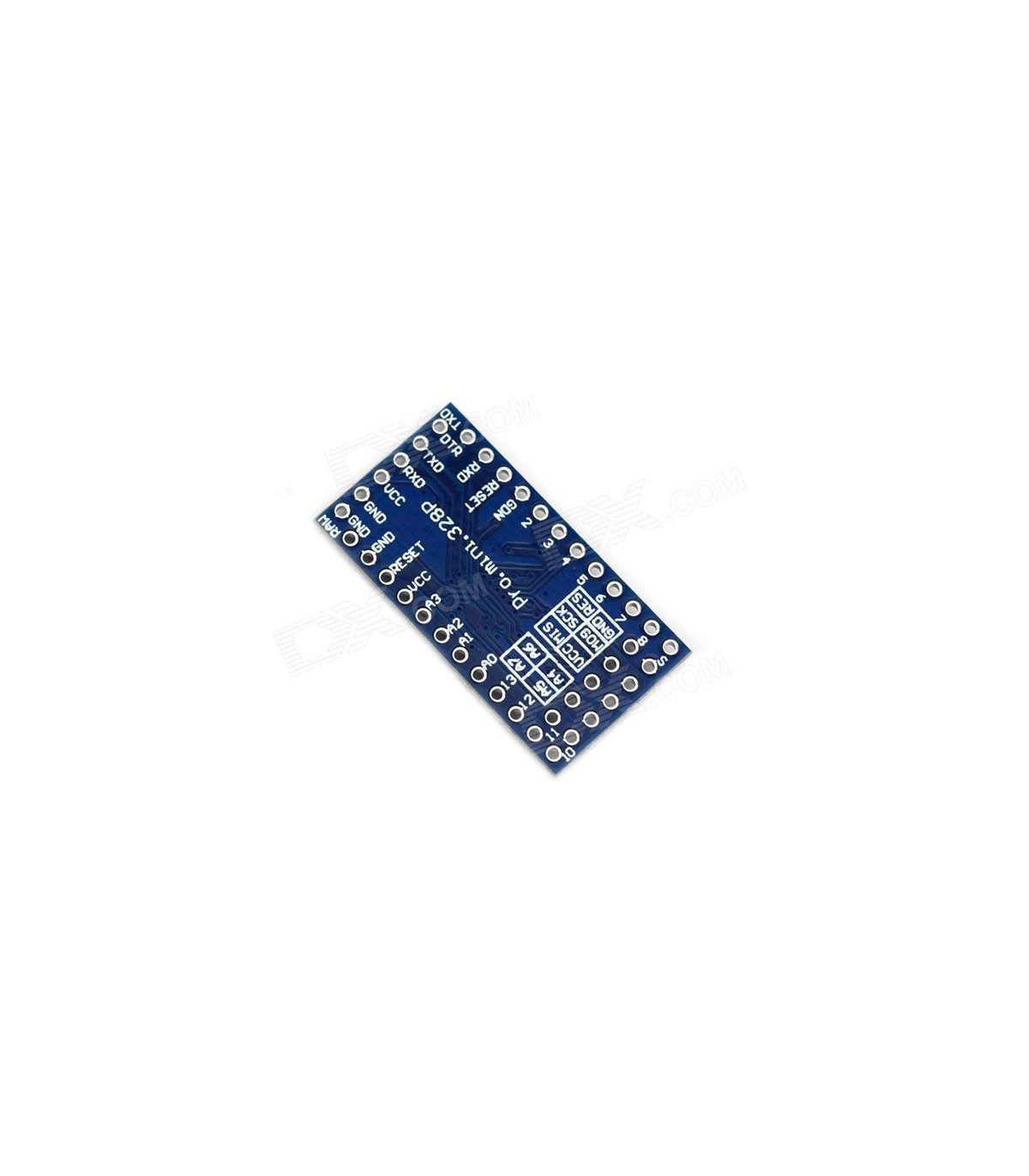

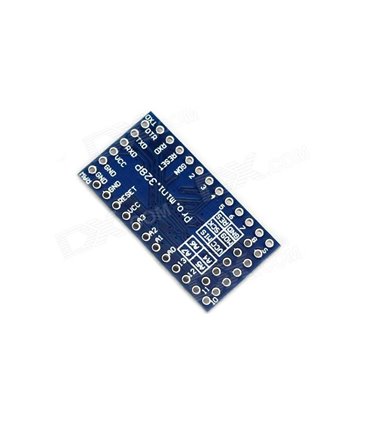

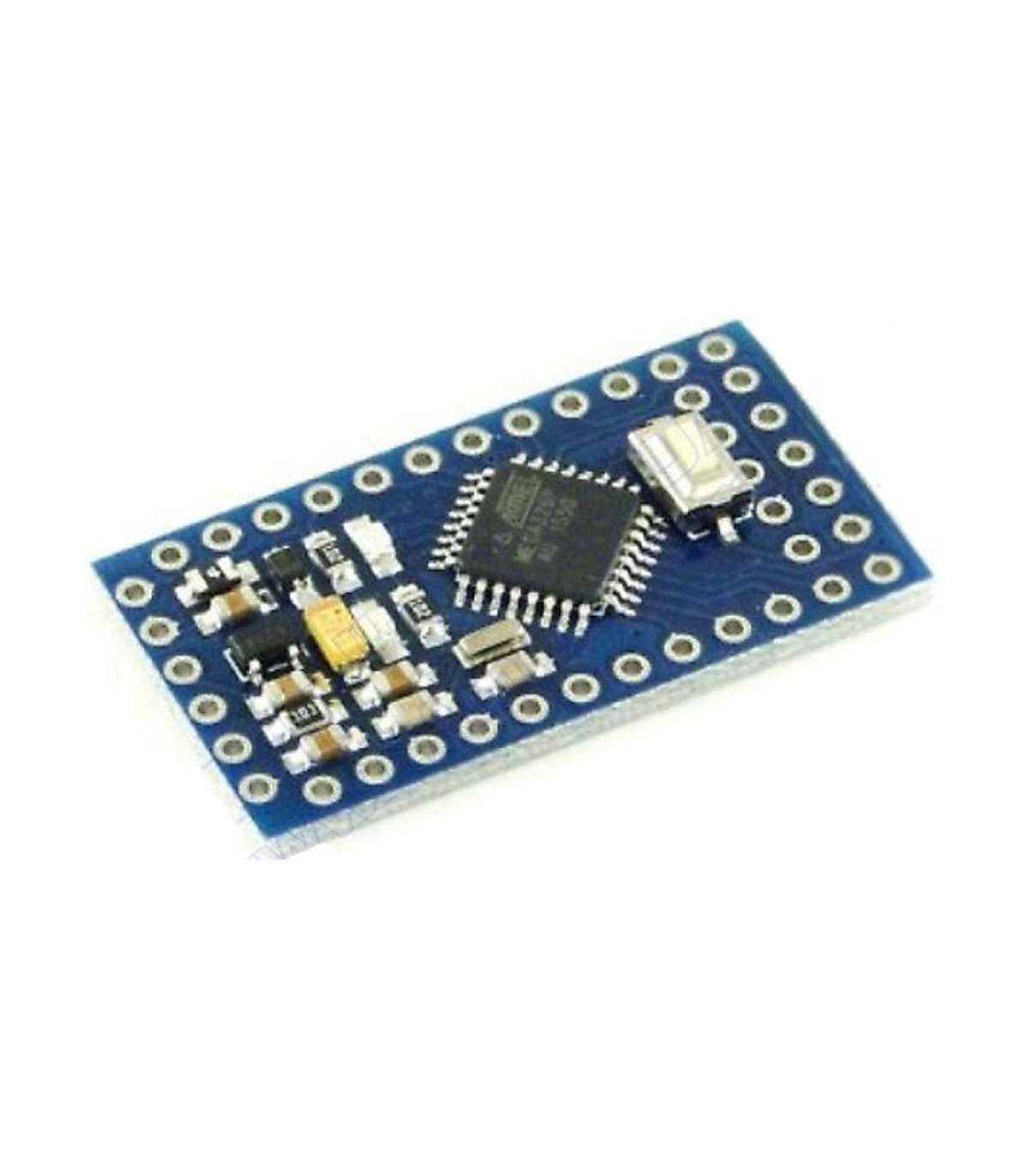

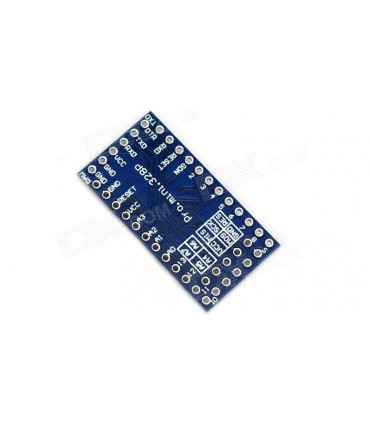

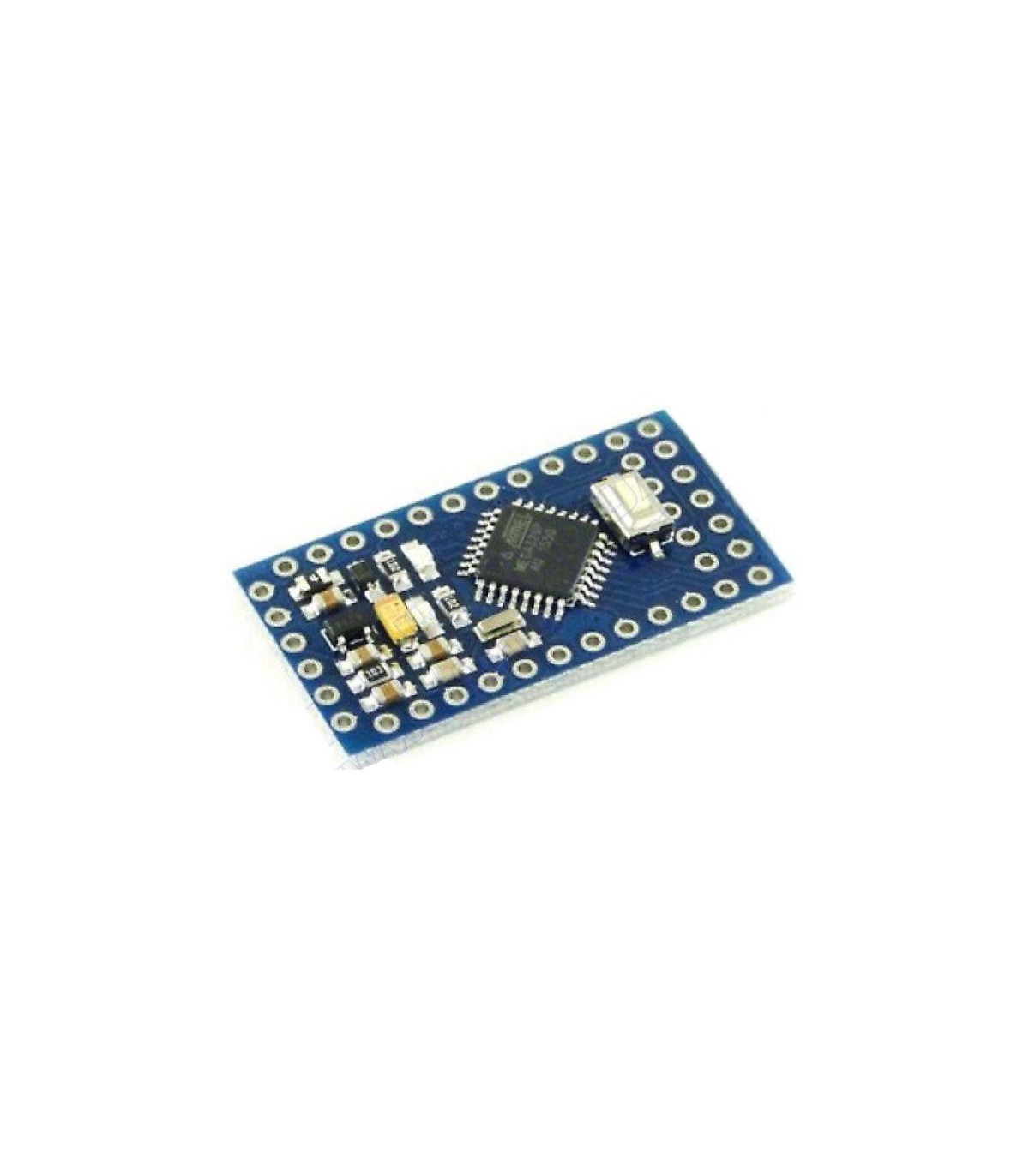

Плата Arduino Pro Mini Atmega328P 16МГц 5В (10378)

Arduino Pro Mini - плата, построенная на микроконтроллере ATmega328. Первоначально версия платы была разработана фирмой Sparkfun. Данная плата имеет несущественное отличие в расположении входов программирования (интерфейса связи протокола RS232, уровни ТТЛ) и аналоговых входов A6, A7. Плата имеет 14 входных/выходных цифровых портов (6 из которых ШИМ), 8 аналоговых входов, кварцевый резонатор, кнопку сброса и монтажные отверстия для установки штыревых разъемов или гибких соединений. Обычно, для осуществления программирования или отладки через интерфейс USB, подключается к интерфейсному модулю на базе контроллера CP2102 или FTDI.

Существует некоторая особенность при программировании платы посредством преобразователей UART интерфейса без сигнала DTR, например, модули на основе CP2102. Заключается в том, что во время загрузки программы из программного обеспечения для Arduino в контроллер (кнопка на панели инструментов Вгрузить'), необходимо удерживать кнопку 'Сброс' на плате устройства и отпустить во время завершения процесса компиляции, после того как появится строка 'Sketch uses XXX bytes (XX%) of program storage space. Maximum is 30 720 bytes. Global variables use XXX bytes (XX%) of dynamic memory, leaving 2 039 bytes for local variables. Maximum is 2 048 bytes.' и перед началом программирования. Иначе возможно выпадение ошибки связи с устройством.
