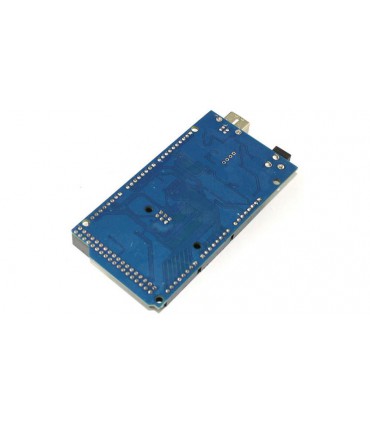

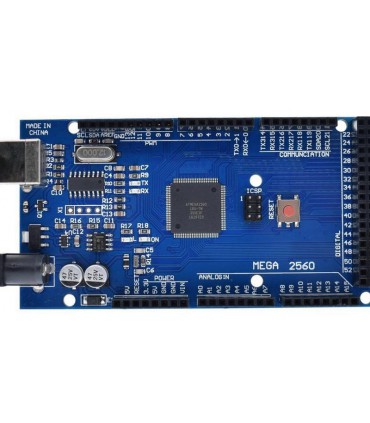

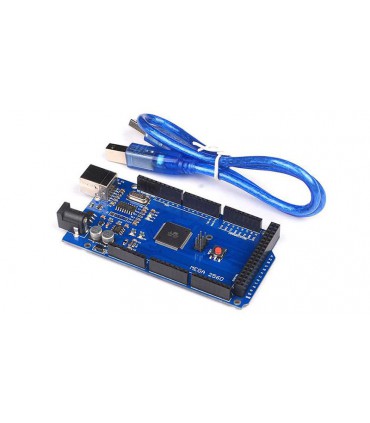

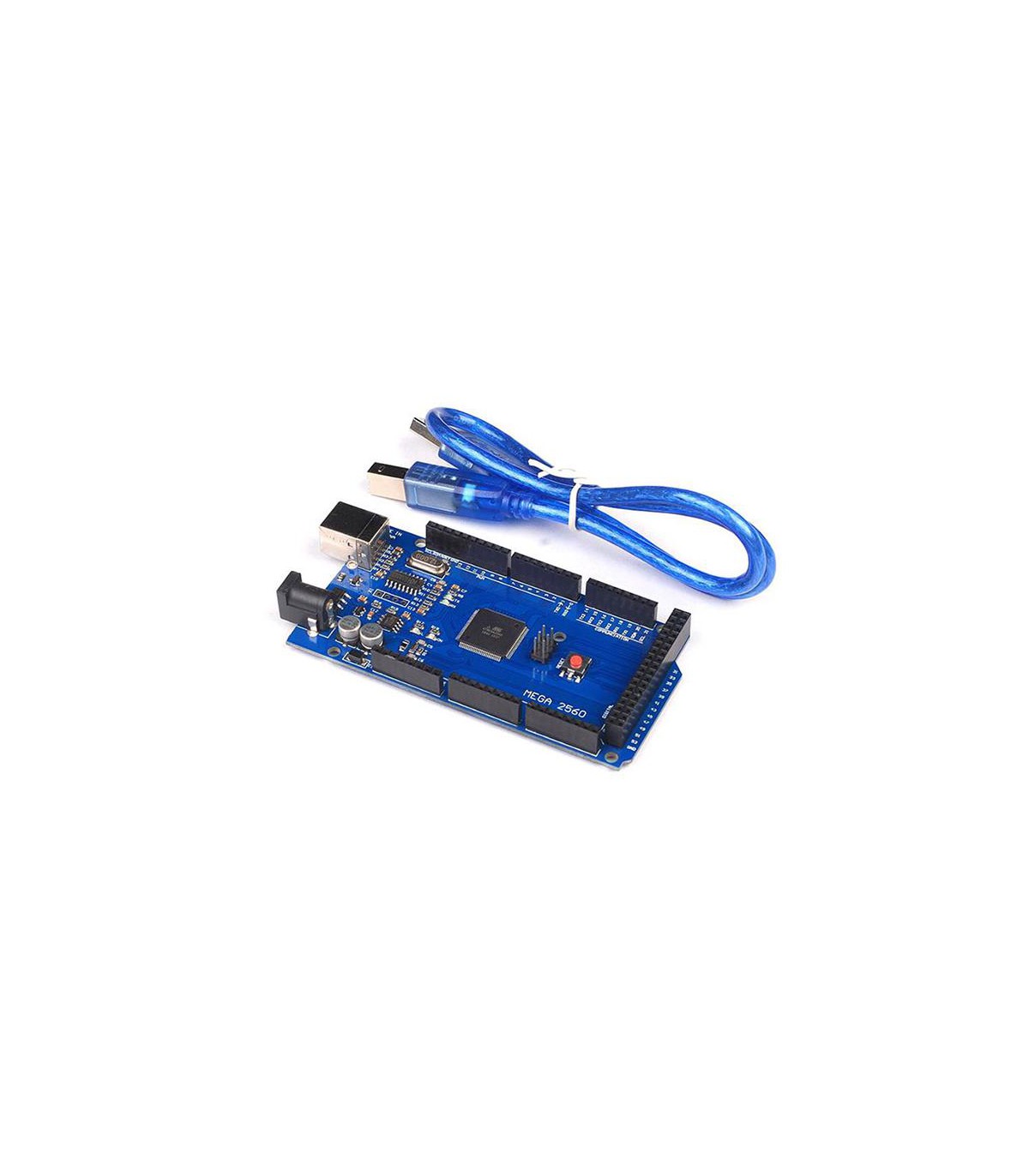

Arduino Mega 2560 ATmega2560 R3 (11281)

Arduino Mega 2560 R3 построена на базе микроконтроллера ATMega2560. Это последняя версия платы серии Arduino Mega. Совместима со всеми платами расширения, разработанными для платформ Uno или Duemilanove.

Контроллер предназначен для программирования автономных микропроцессорных объектов или может подключаться к программному обеспечению, выполняемому на компьютере (например, Adobe Flash, Processing, Max/MSP, Pure Data, SuperCollider). Контроллер совместим со всеми платами расширения, разработанными для платформ Uno или Duemilanove.

Предусмотрен интерфейс ICSP (внутрисхемное программирование) для подключения программатора и перепрограммирования встроенного микроконтроллера.

Работа контроллера предусмотрена при питании платы 5 В. При напряжении питания ниже 7В, вывод 5V может выдавать менее 5В и это может привести к нестабильной работе. Если использовать напряжение выше 12В регулятор напряжения может перегреться и повредить контроллер. Рекомендуемый диапазон напряжения питания 7 – 12В. Внешнее питание контроллера может подаваться через блок питания или от батареи. Провода от батареи подключаются к выводам Gnd и Vin разъема питания.

Разъемы питания

• VIN – вход используется для подачи питания от внешнего источника.
• 5V – регулируемый источник напряжения, используемый для питания микроконтроллера и компонентов на плате.
• 3.3V – напряжение на выводе 3,3 В, генерируемое встроенным регулятором на плате. Максимальное потребление тока 50 мА.
• GND – выводы заземления.

Технические характеристики

• Микроконтроллер ATmega2560
• Рабочее напряжение 5В
• Входное напряжение (рекомендуемое) 7-12В
• Входное напряжение (предельное) 6-20В
• Цифровые Входы/Выходы 54 (15 из которых могут работат также как выходы ШИМ)
• Аналоговые входы 16
• Постоянный ток через вход/выход 40 mA
• Постоянный ток для вывода 3.3 В 50 mA
• Флеш-память 256 KB (из которых 8 КB используются для загрузчика)
• ОЗУ 8 KB
• Энергонезависимая память 4 KB
• Тактовая частота 16 MHz
