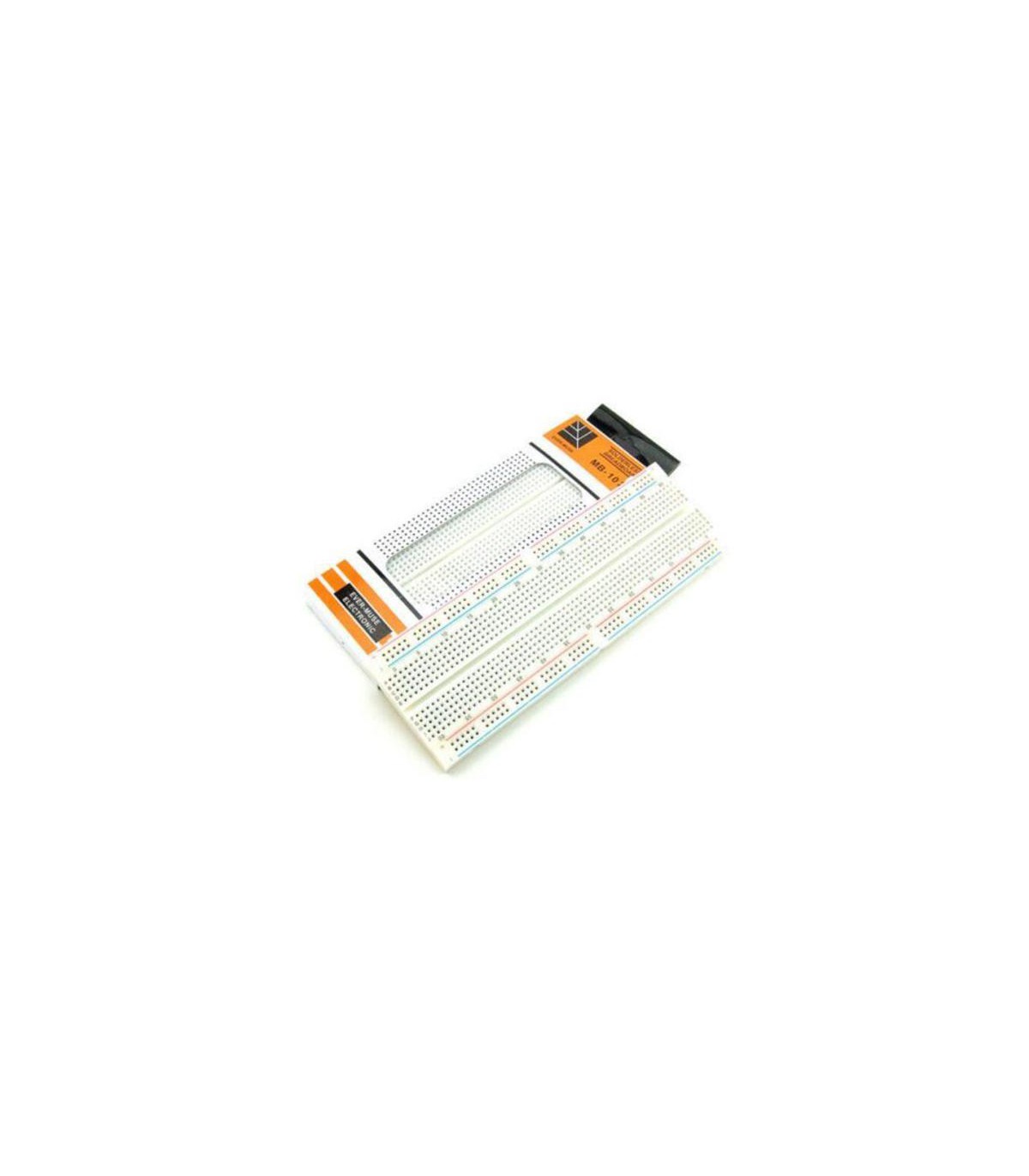

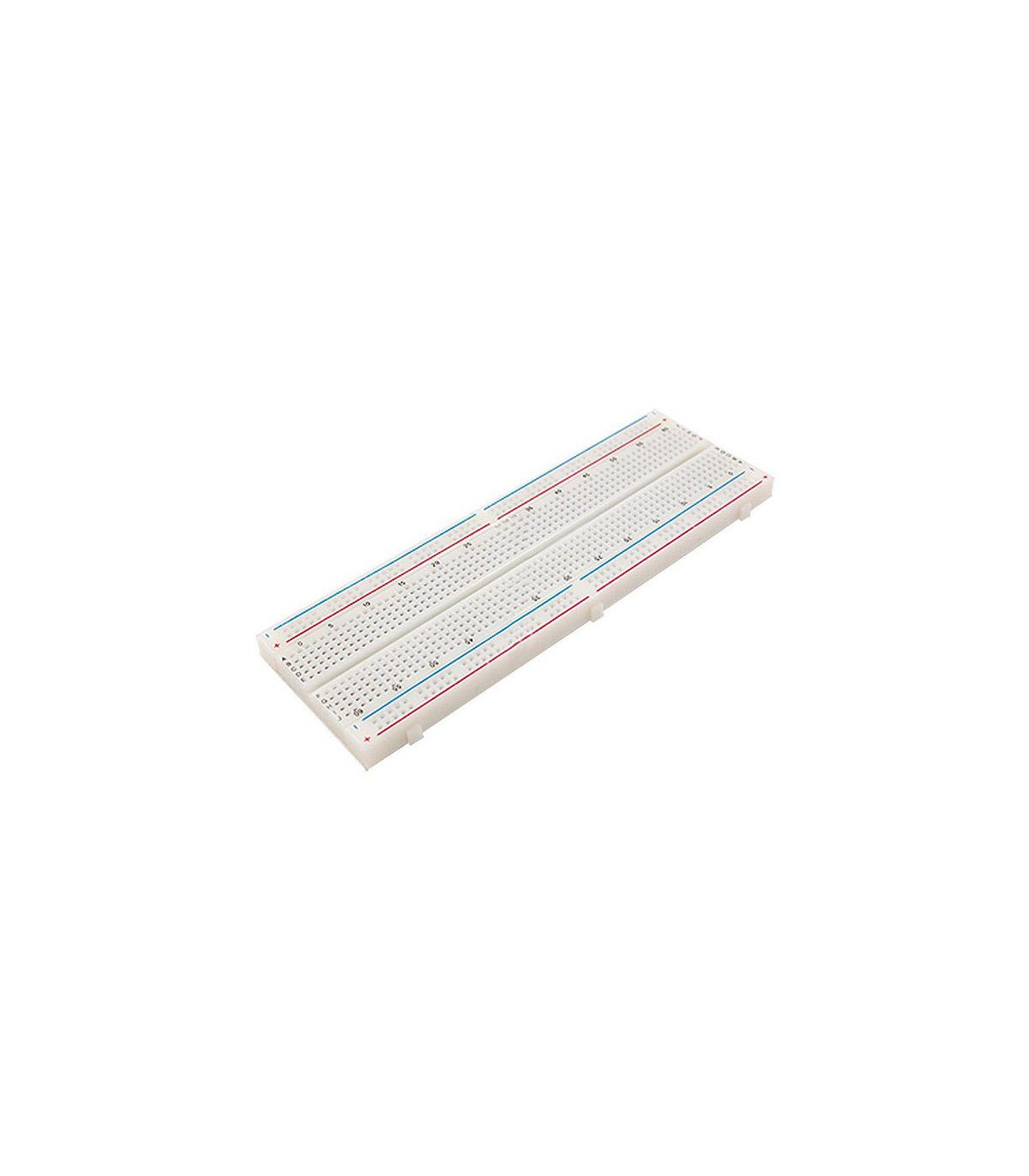

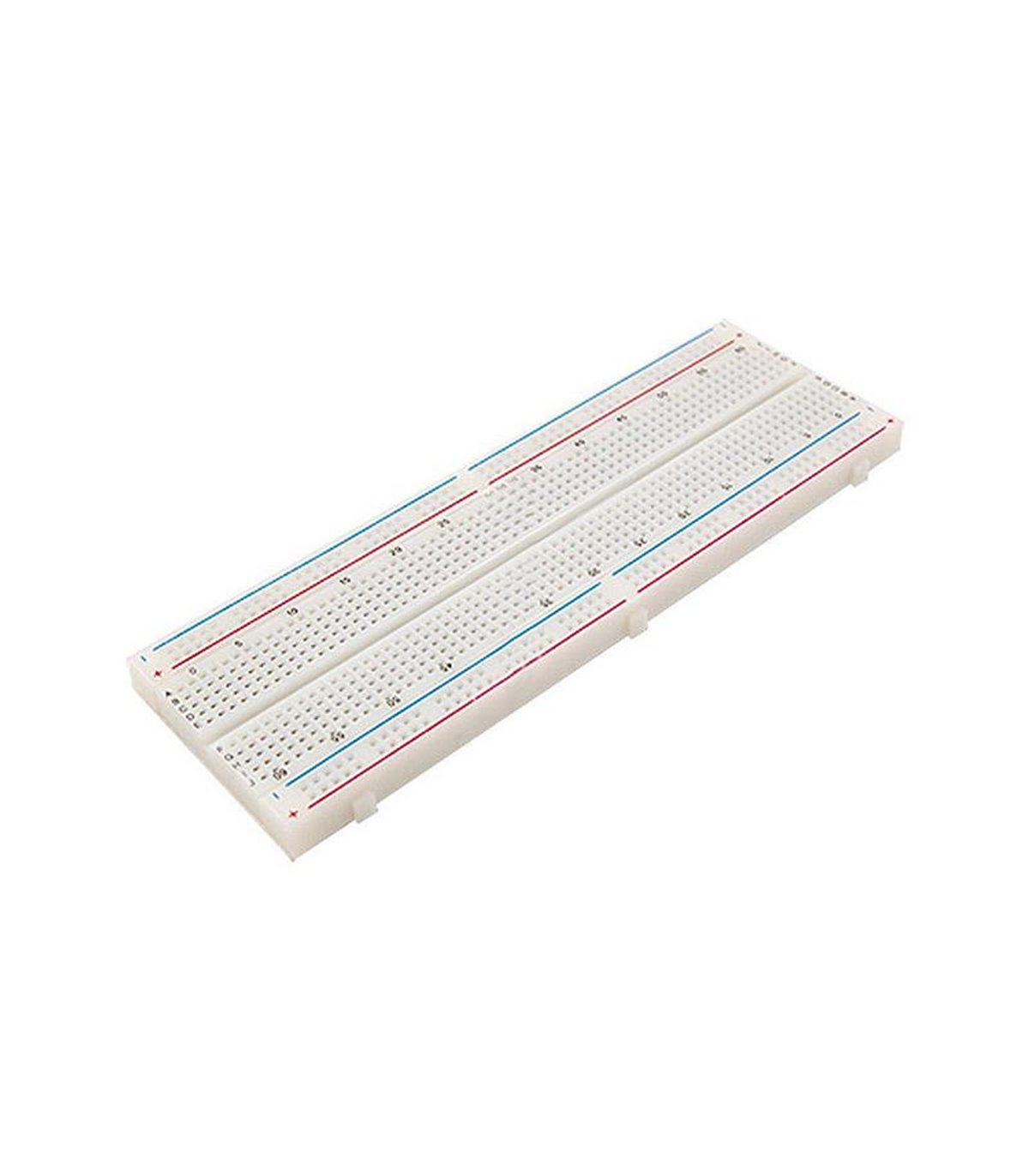

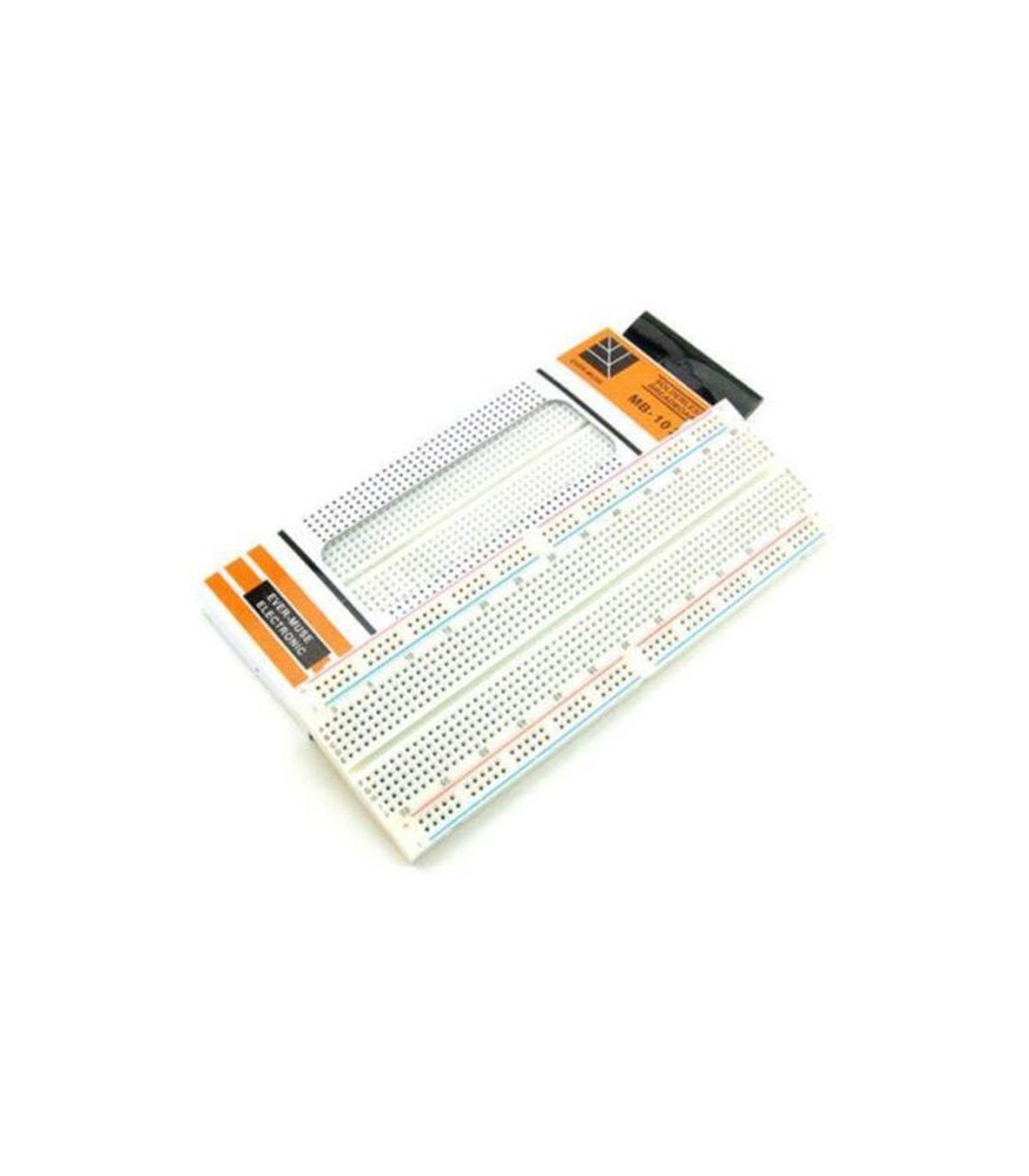

Макетная плата MB-102 830 конт Arduino AVR Pic (10573)

Предназначена для сборки и моделирования прототипов электронных устройств для безпаечного монтажа елементов.

На плате имеется 830 отверстий, электрически связанных между собой.Выводы радиодеталей и микросхем вставляются в эти отверстия, а затем соединяются перемычками — кусочками зачищенных проводов. Длинные ряды контактов вверху, и внизу платы — шины питания. Они служат для соединения многочисленных точек схемы с источником питания и «землёй». Под каждым отверстием расположены упругие контакты специальной формы, из никелевых сплавов для обеспечения высокой проводимости и долговечности соединений. Каждый контакт макетной платы может выдерживать более 100 тыс. циклов установки и удаления компонентов с выводами диаметром от 0,3 до 0,8 мм. Расстояние между отверстиями составляет 2,54 мм, что является стандартным расстоянием между выводами большинства транзисторов и микросхем в DIP-корпусах (резисторы, конденсаторы и другие радиодетали обычно имеют гибкие длинные выводы, которые можно установить с иным шагом).

На плату нанесена цветовая разметка и нумерация точек.Несколько плат можно соединять в одну,на боковых сторонах плат есть пазы и выступы.

Технические характеристики

• Размеры: 164x55 мм
• Шаг точек: 2.54 мм
• Количество точек: 830
