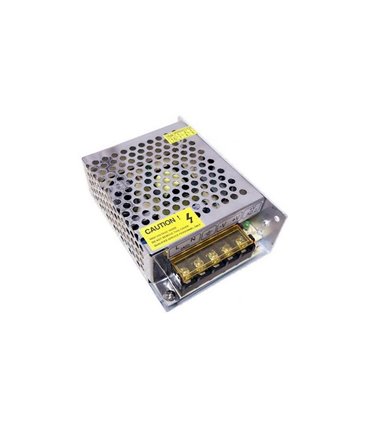

Импульсный блок питания DC 24V 2A S-50-24 (17679)

Импульсной блок питания DC 24V 2A S-50-24.

Блок питания S-50-24 AC-DC импульсный 24V 2A - это стабилизированный импульсный блок питания. Особенностями таких импульсных блоков питания являются: поддержка выходного напряжения на одном уровне, стабилизация напряжения с помощью обратной связи отрицательной величины, высокий КПД и т. Д Данный модуль часто используется в качестве источника питания для LED ленты. Также его можно использовать в различных низковольтных линиях освещения, компьютерной технике и других устройствах.

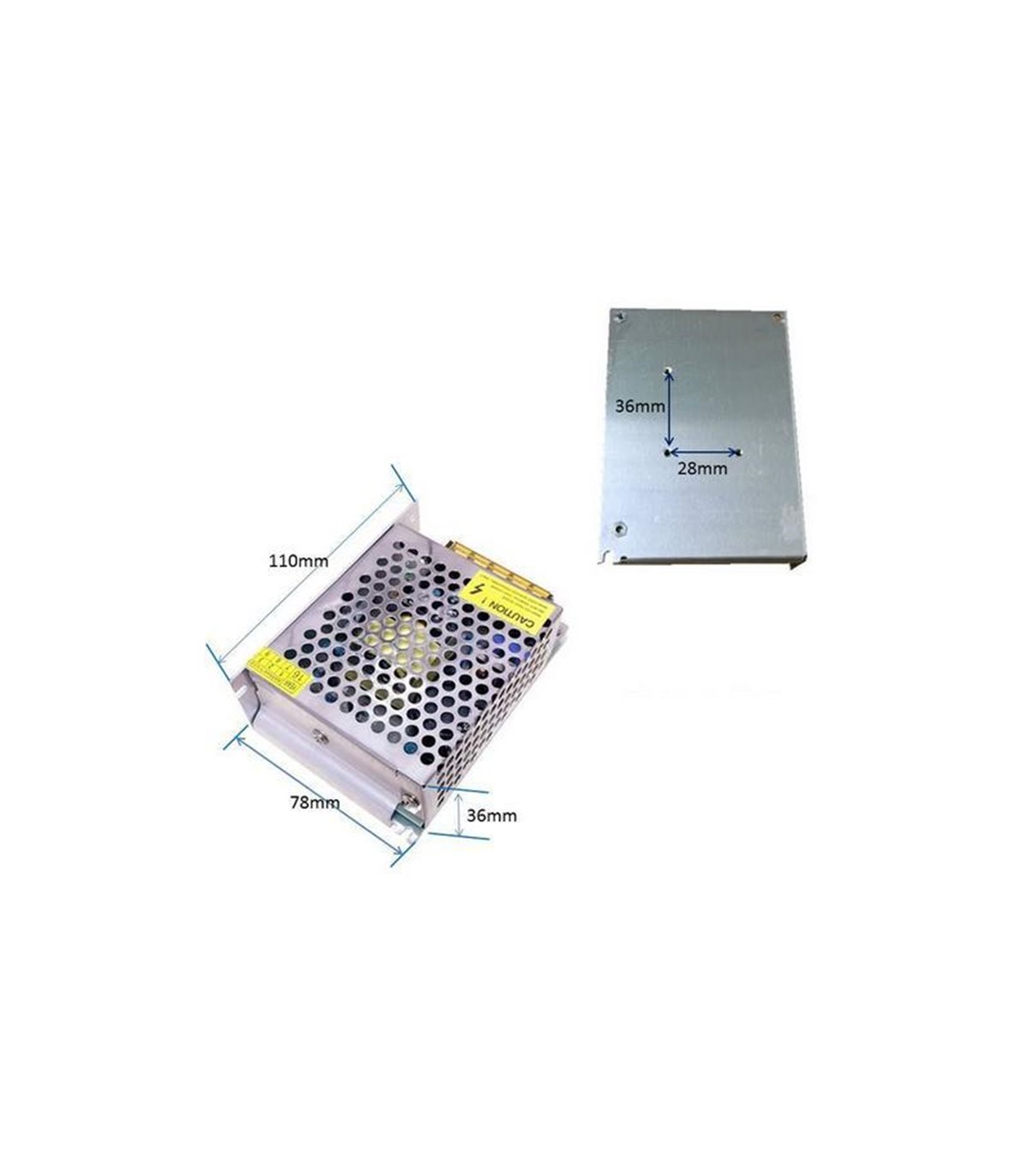

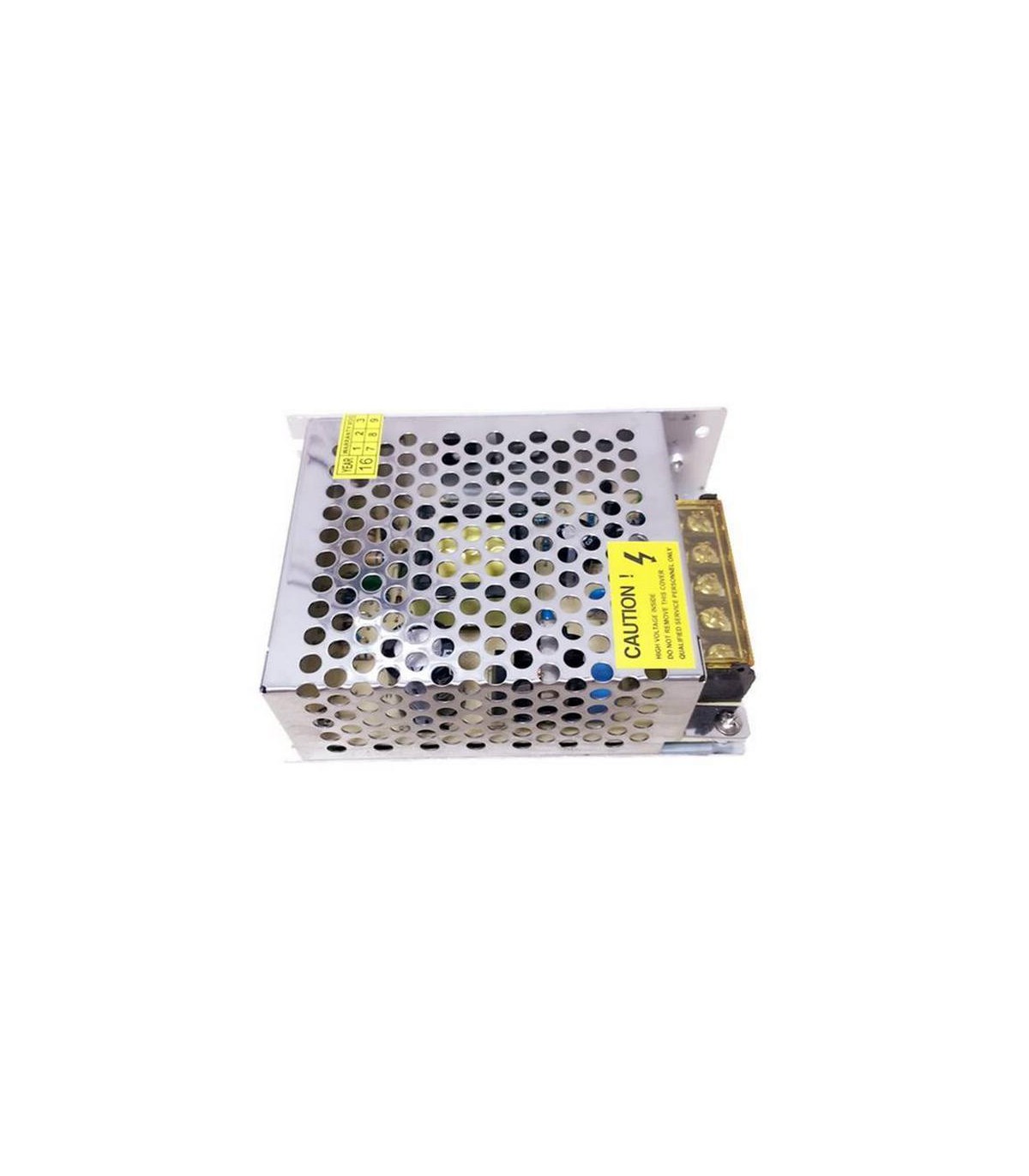

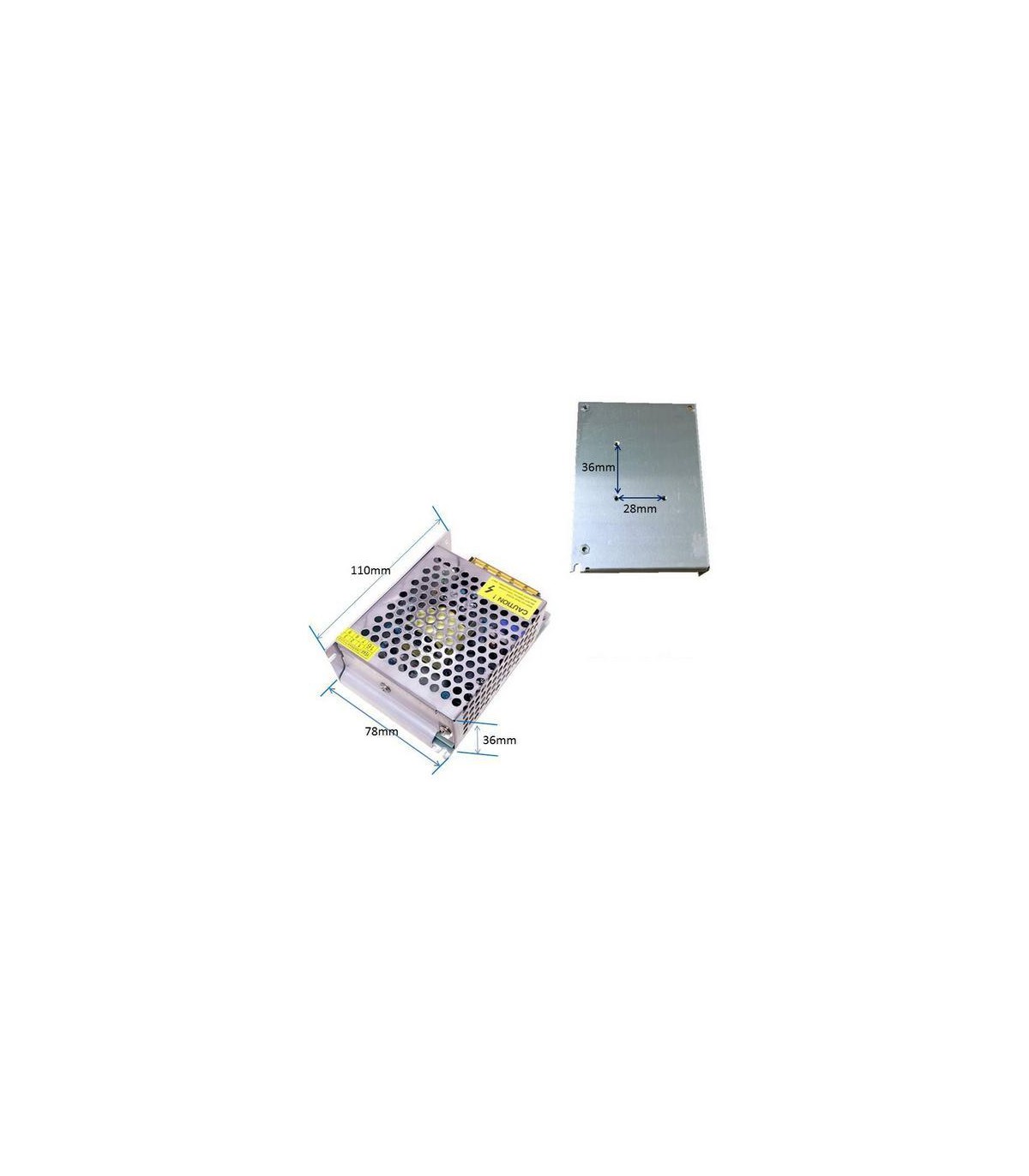

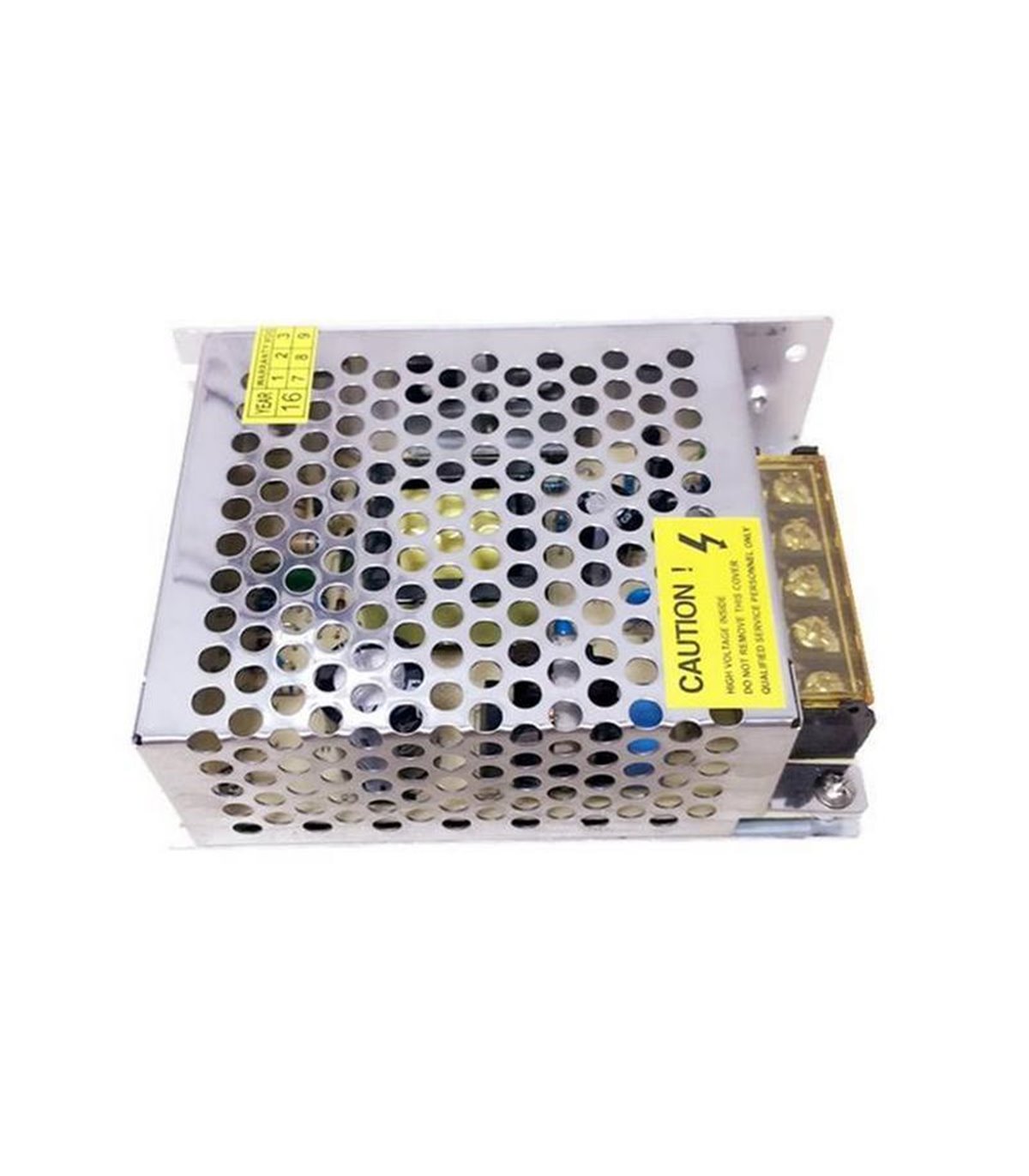

Импульсный блок питания S-50-24 выполнен в алюминиевом корпусе и имеет степень защиты IP20. В соответствии с нормами европейских стран этот модуль имеет защиту против твердых частиц размером более 12 мм и не обладает стойкостью к воздействию влаги. Рекомендуется использовать данный импульсный блок питания в среде с низкой влажностью. Также данный блок питания имеет защиту от: КЗ (короткого замыкания) и перегрузки. Максимальная сила тока составляет 2 А. Максимальная выходная мощность составляет 50 Вт.

Подключаемой нагрузки и напряжение питания к плате модульного источника питания с помощью зажимного клемниками.

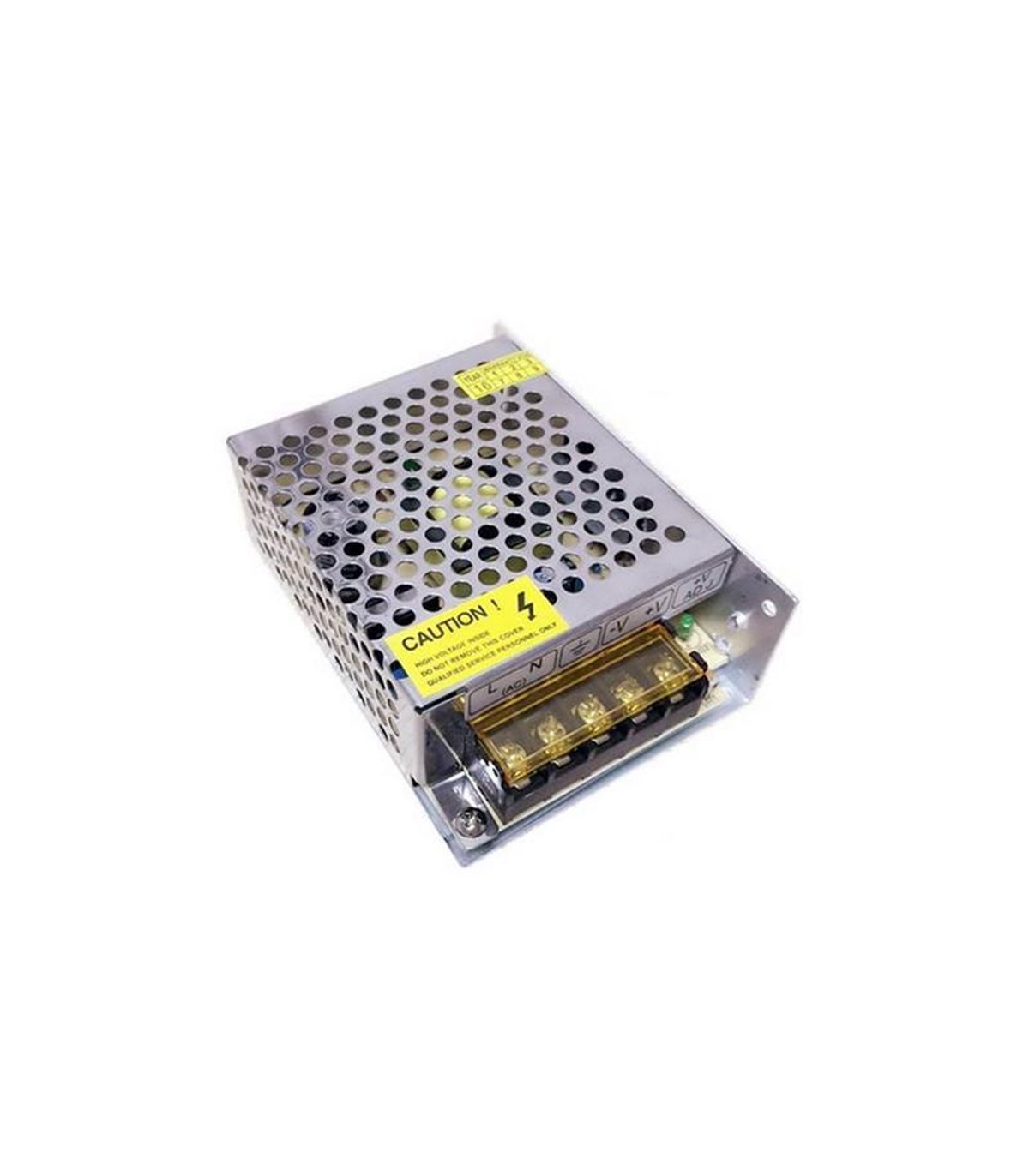

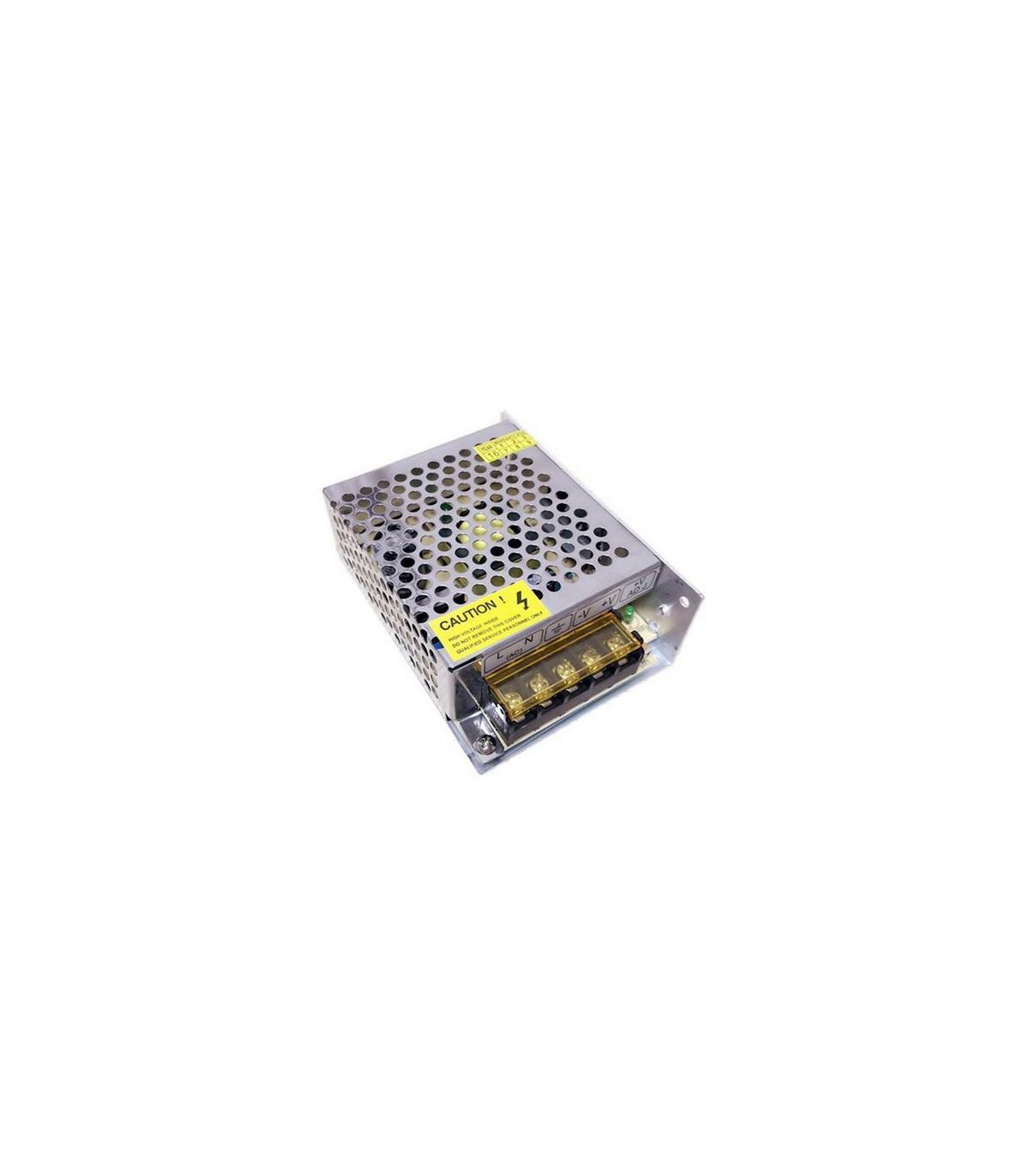

Назначение контактов клемниками:

L, N: шнур питания 220В

GND: «земля»

-V: выходное напряжение питания -24 В

+ V: выходное напряжение питания +24 В

Настроить выходное напряжение можно с помощью подстроечного резистора. Диапазон выходного напряжения составляет от 20 до 30 В постоянного тока.

Диапазон входного напряжения от 85 до 264 В переменного тока. О наличии входного напряжения сигнализирует светодиод у клемниками.

Datasheet
