Датчик Холла HW101A-E (18125)

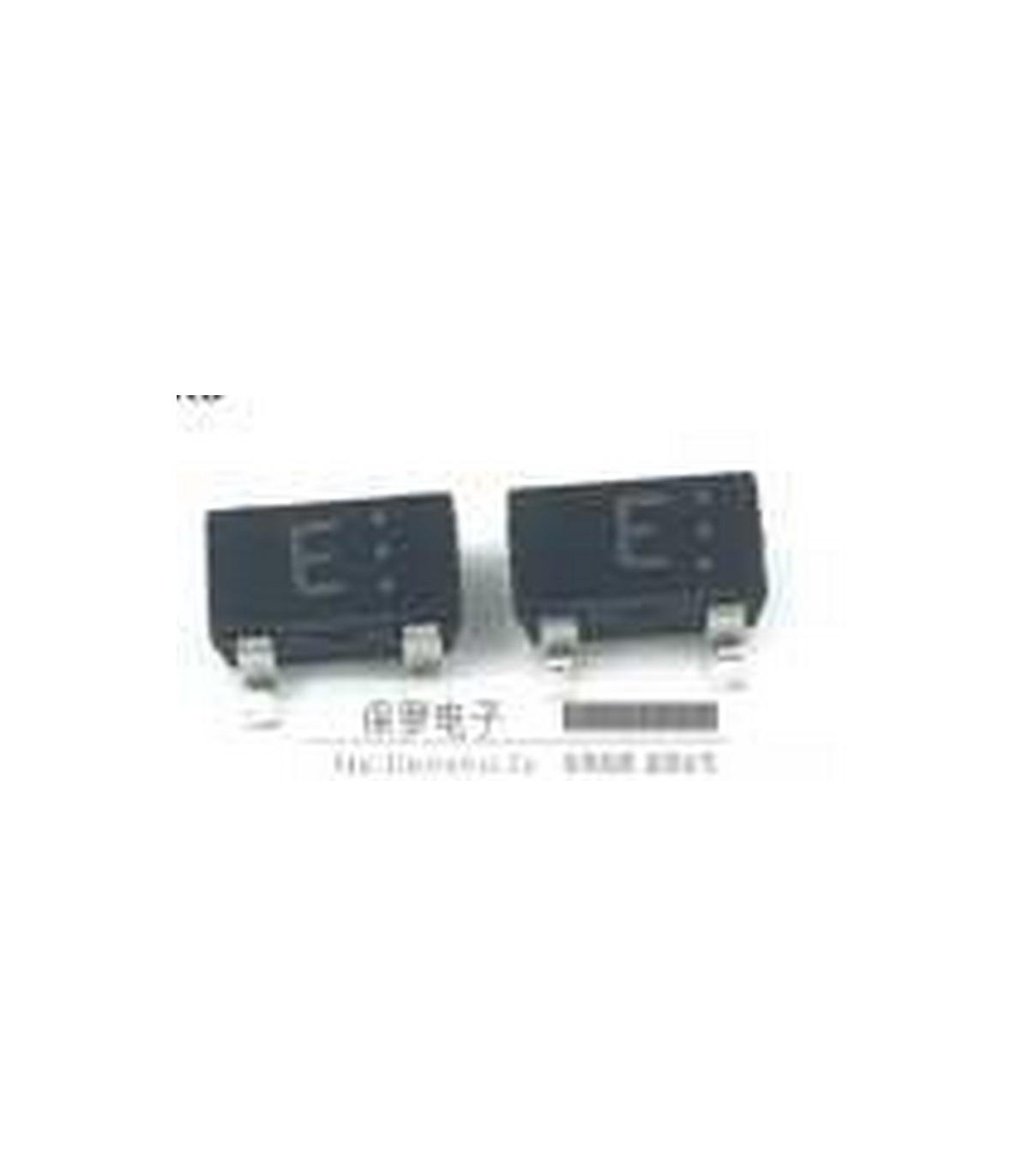

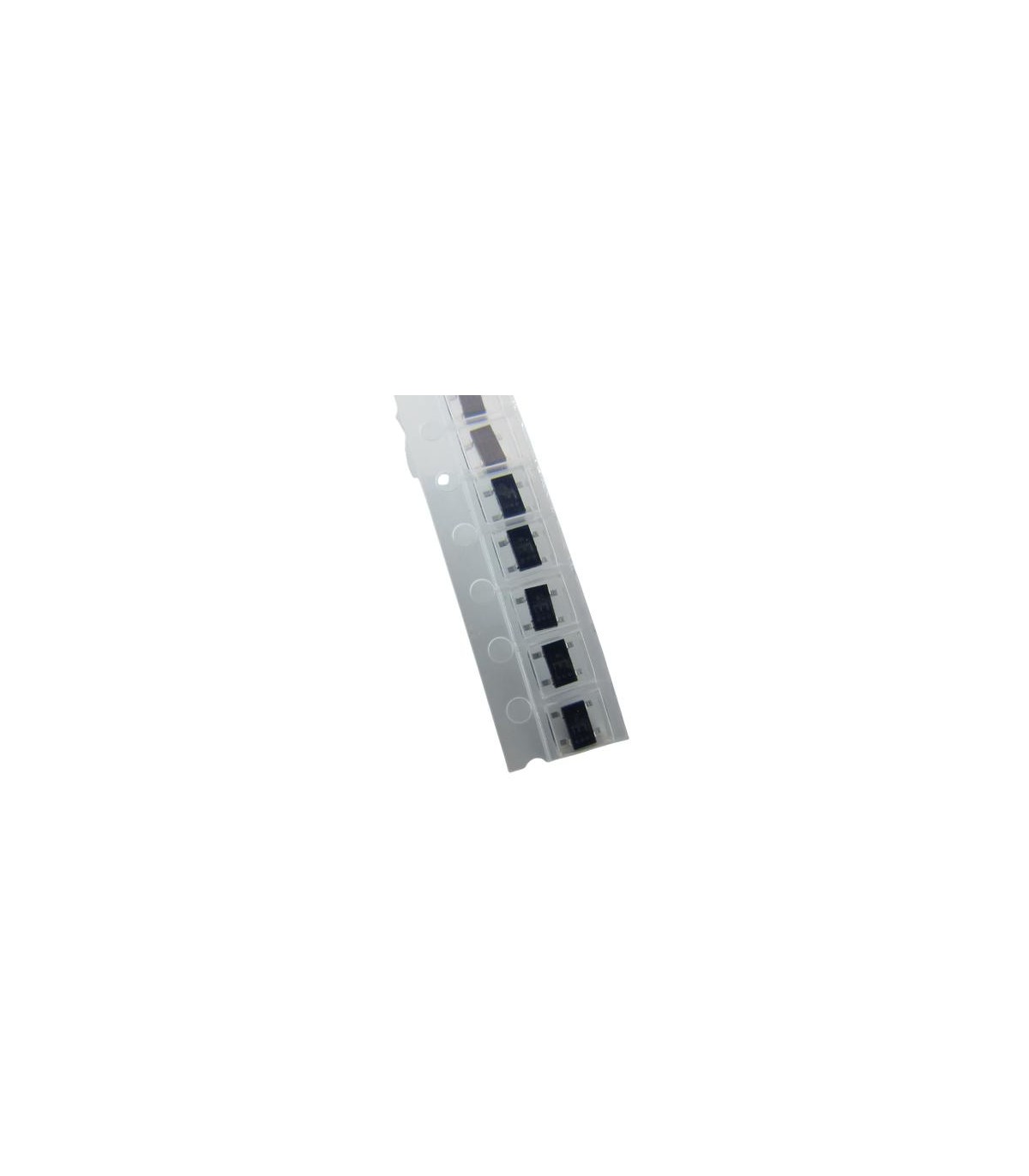

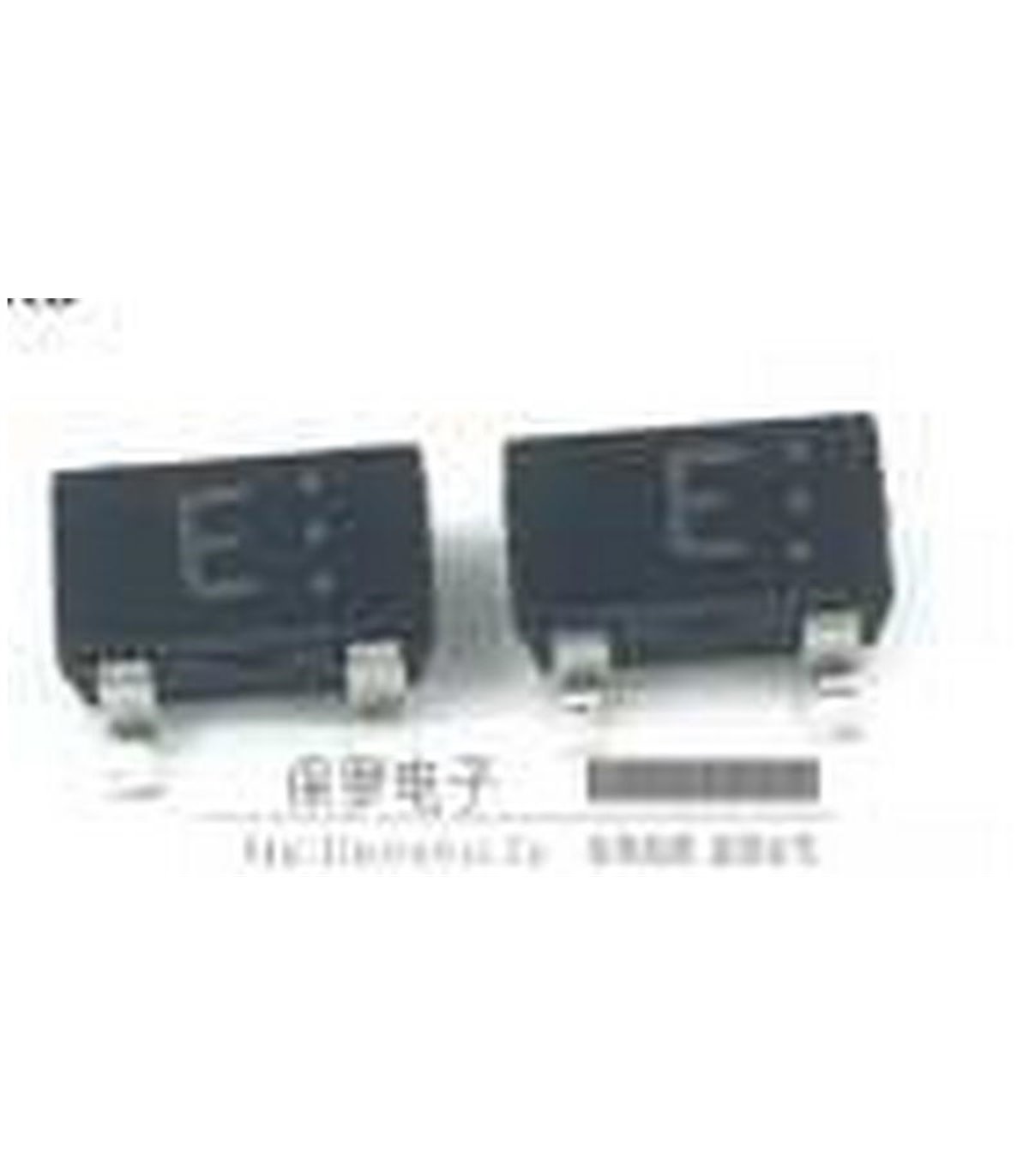

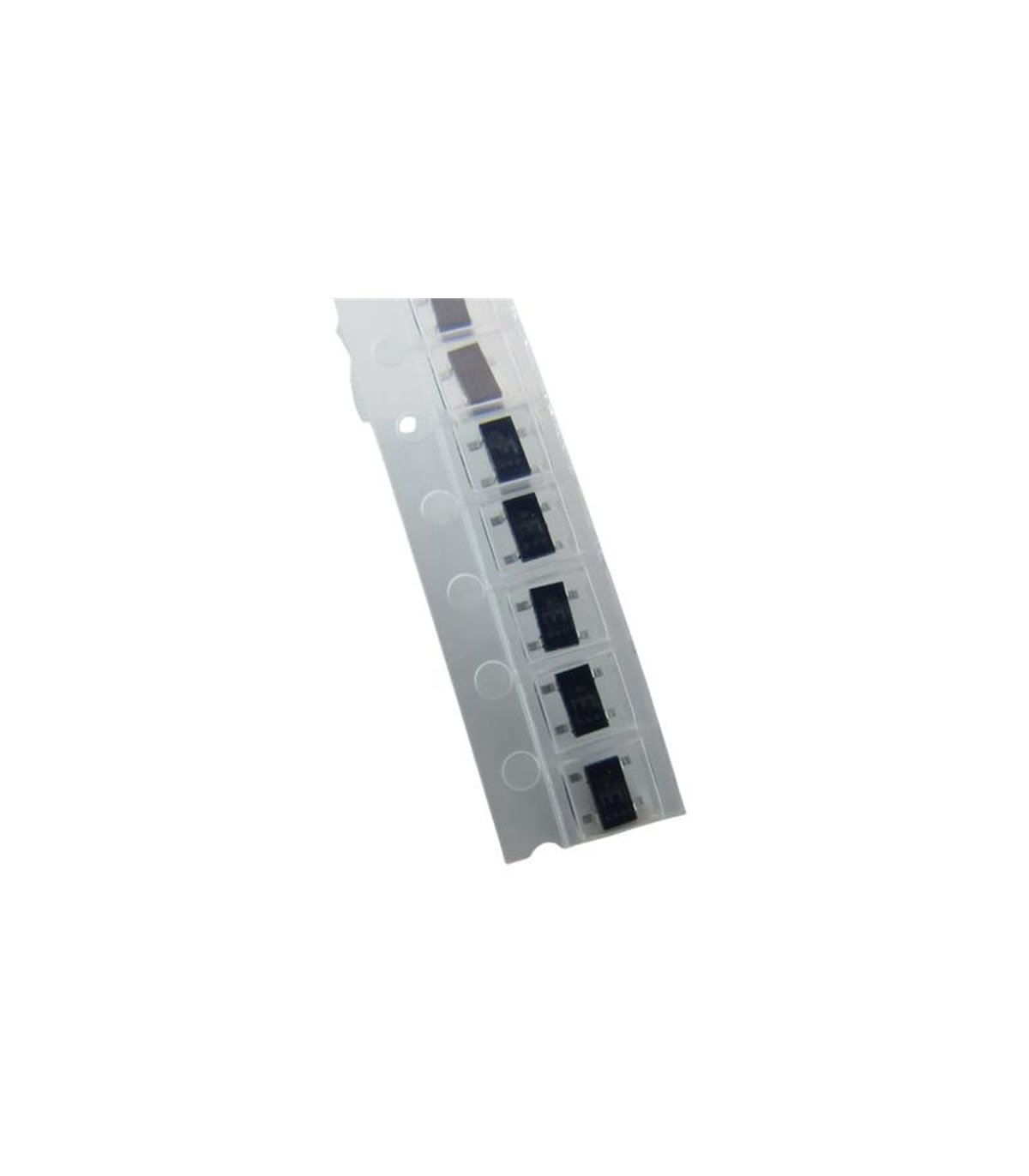

Датчик Холла HW101A-E

Датчики магнитного поля отличаются простотой строения и связанными с этой надежностью. Используются для обнаружения магнитного поля и измерения его силы. В отличие от герконовых датчиков не имеют подвижных частей, поэтому соответственно гораздо более долговечны. Датчики магнитного поля, использующие эффект Холла, относятся к активным датчикам, поскольку они сами производят измерительное напряжение, связанное с магнитным полем. Благодаря аналоговому выходу легко согласуются с микроконтроллерами, имеющими вход АЦП. Благодаря этим свойствам они пригодны для применения в автомобилях, бытовой технике, охранной сигнализации, различных электронных поделках.

HW101 А- E— это элемент Холла, который имеет сверхвысокую чувствительность и работает даже в слабых магнитных полях благодаря своей сверхвысокой чувствительности.

Используется в мобильных телефонах и ПК для обнаружения открывания и закрывания мобильных телефонов и ПК, для измерения силы тока в бесконтактных амперметрах («токовых клещах»), для определения положения вращающегося вала бесщеточного двигателя, определения скорости вращения колеса и т.д.

Технические характеристики

Тип датчика: линейный

Входное сопротивление (мин.) [Ω]: 240

Входное сопротивление (МАКС.) [Ω]: 550

Выходное сопротивление (мин.) [Ω]: 240

Выходное сопротивление (МАКС.) [Ω]: 550

Выходное напряжение Холла (при 50 мТл/1 В) (МИН.) [мВ]: 228

Выходное напряжение Холла (при 50 мТл/1 В) (МАКС.) [мВ]: 274

Классификация выходного напряжения Холла: C, D, E, F, G

Напряжение сдвига (при 1 В) (мин.) [мВ]: -7

Напряжение смещения (при 1 В) (МАКС.) [мВ]: 7

Рабочая температура [С0] -40 до 110

Тип корпуса: TSOP

Количество контактных выводов:4( вход 1(+/-) –выход 2(+/-),вход 3 (-/+)–выход 4(-/+),)

Дополнительная информация в даташите
