Датчик Холла HW101A-F (18124)

Датчик Холла HW101A-F

Датчики магнитного поля отличаются простотой строения и связанными с этой надежностью. Используются для обнаружения магнитного поля и измерения его силы. В отличие от герконовых датчиков не имеют подвижных частей, поэтому соответственно гораздо более долговечны. Датчики магнитного поля, использующие эффект Холла, относятся к активным датчикам, поскольку они сами производят измерительное напряжение, связанное с магнитным полем. Благодаря аналоговому выходу легко согласуются с микроконтроллерами, имеющими вход АЦП. Благодаря этим свойствам они пригодны для применения в автомобилях, бытовой технике, охранной сигнализации, различных электронных поделках.

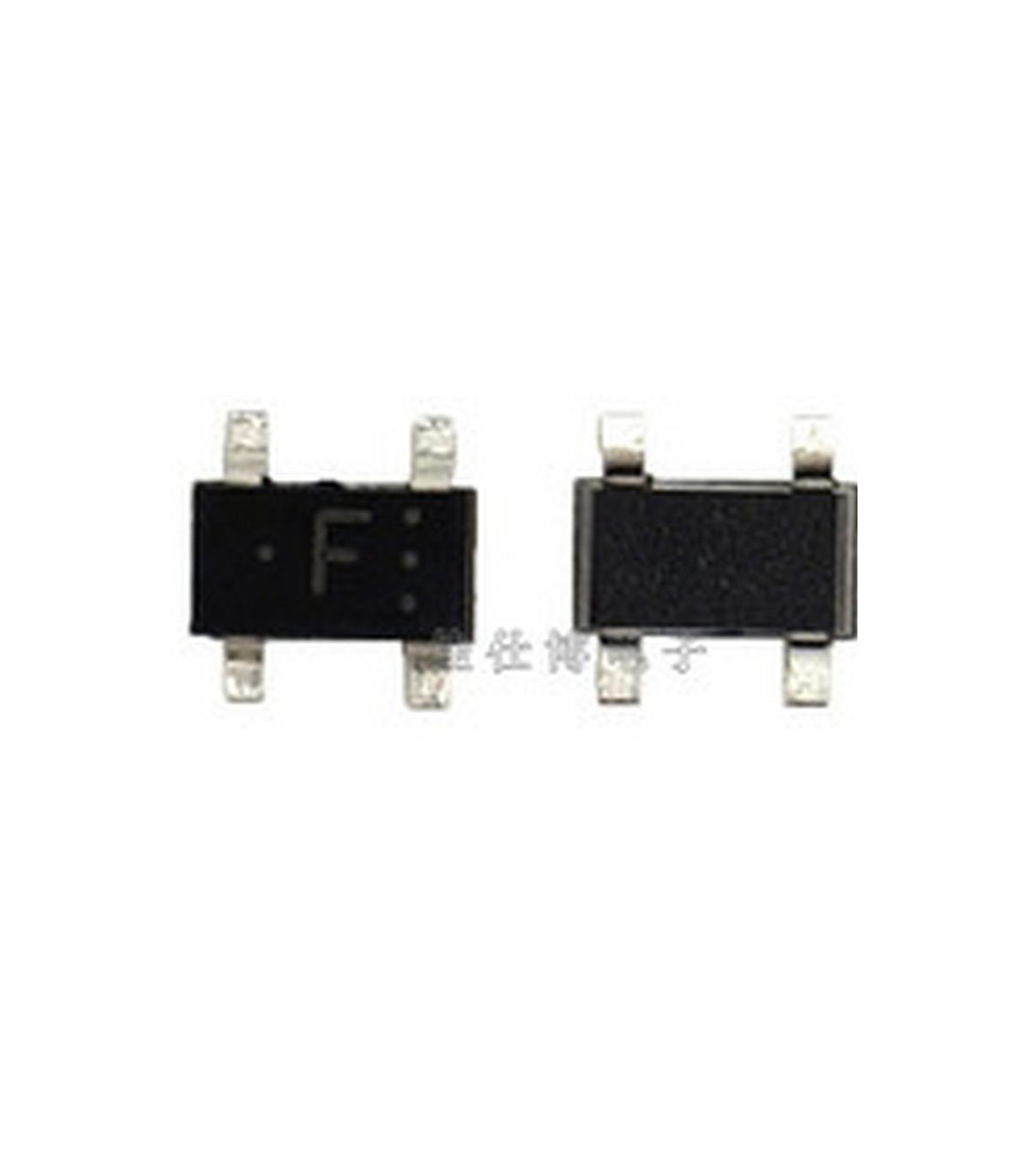

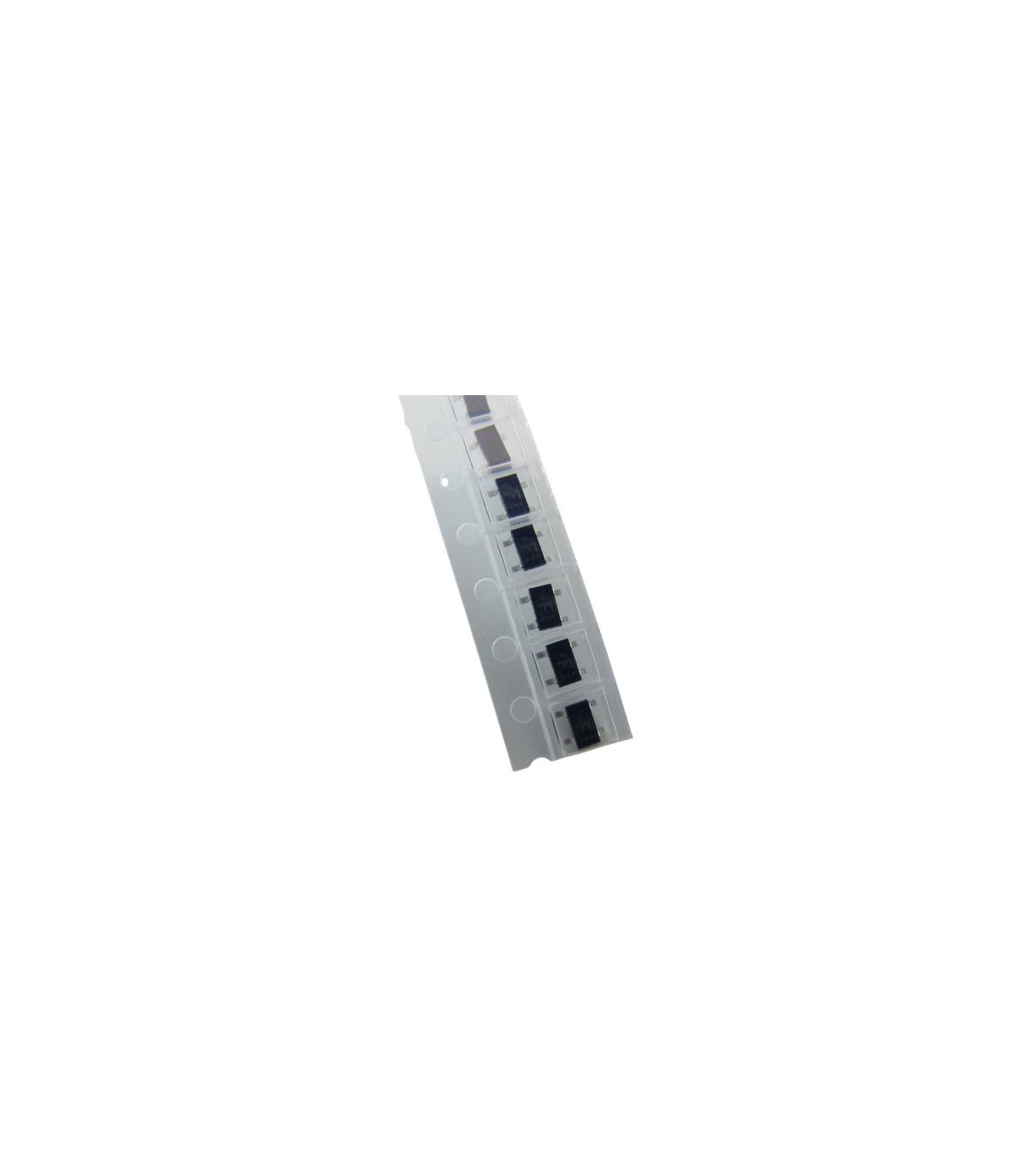

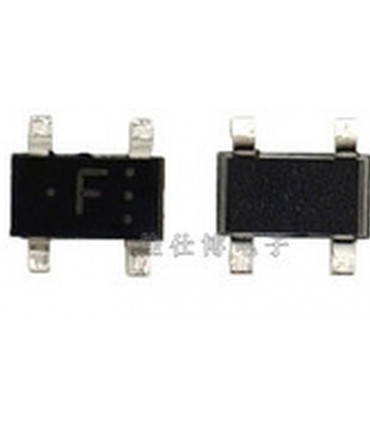

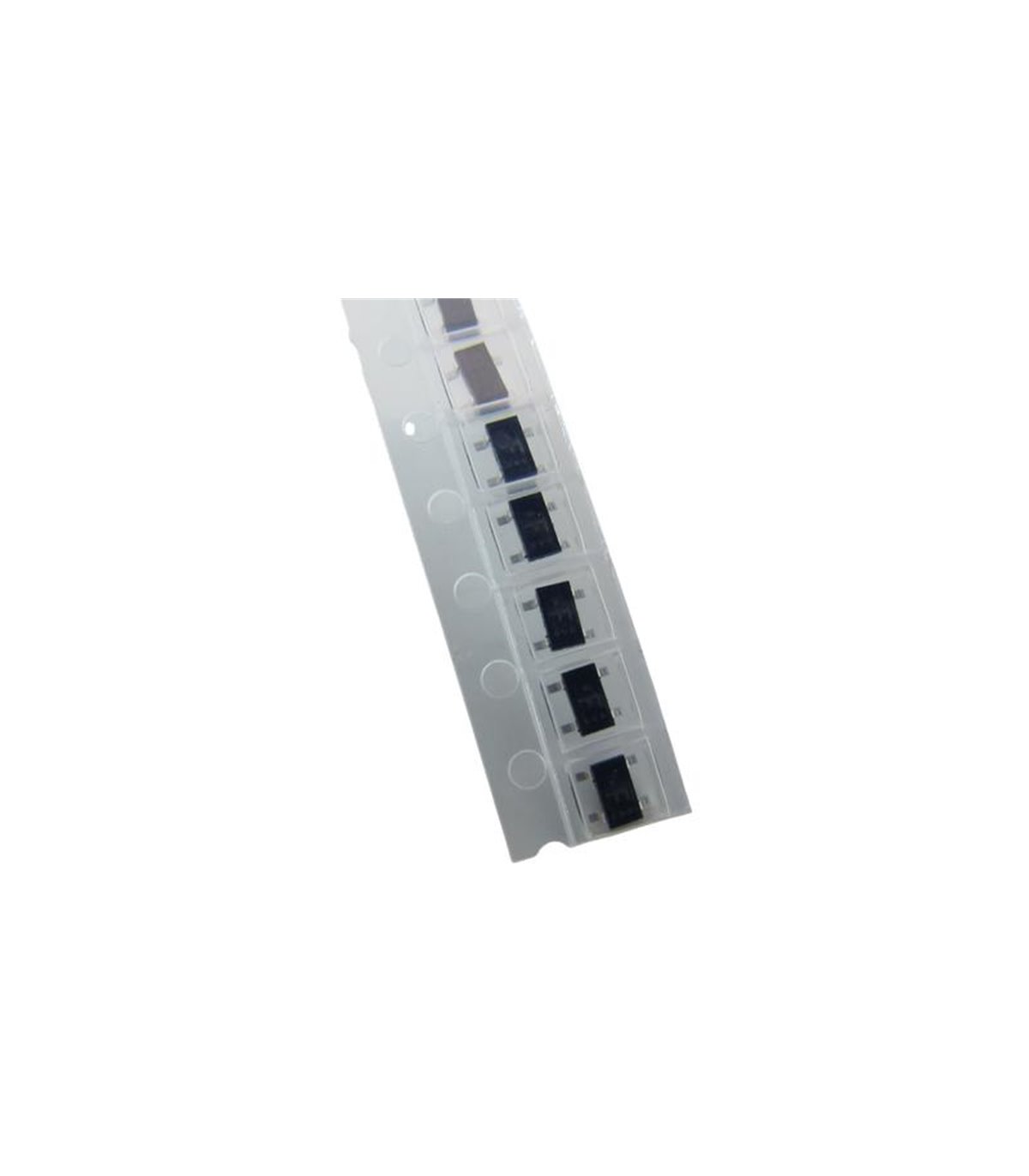

HW101 А-F — это элемент Холла, который имеет сверхвысокую чувствительность и работает даже в слабых магнитных полях благодаря своей сверхвысокой чувствительности.

Используется в мобильных телефонах и ПК для обнаружения открывания и закрывания мобильных телефонов и ПК, для измерения силы тока в бесконтактных амперметрах («токовых клещах»), для определения положения вращающегося вала бесщеточного двигателя, определения скорости вращения колеса и т.д.

Технические характеристики

• Тип датчика: линейный

• Входное сопротивление (мин.) [Ω]: 240

• Входное сопротивление (МАКС.) [Ω]: 550

• Выходное сопротивление (мин.) [Ω]: 240

• Выходное сопротивление (МАКС.) [Ω]: 550

• Выходное напряжение Холла (при 50 мТл/1 В) (МИН.) [мВ]: 266

• Выходное напряжение Холла (при 50 мТл/1 В) (МАКС.) [мВ] 320

• Классификация выходного напряжения Холла: C, D, E, F, G

• Напряжение сдвига (при 1 В) (мин.) [мВ]: -7

• Напряжение смещения (при 1 В) (МАКС.) [мВ]: 7

• Рабочая температура [С0] -40 до 110

• Тип корпуса: TSOP

• Количество контактных выводов:4( вход 1(+/-) –выход 2(+/-),вход 3 (-/+)–выход 4(-/+),)

Дополнительная информация в даташите
