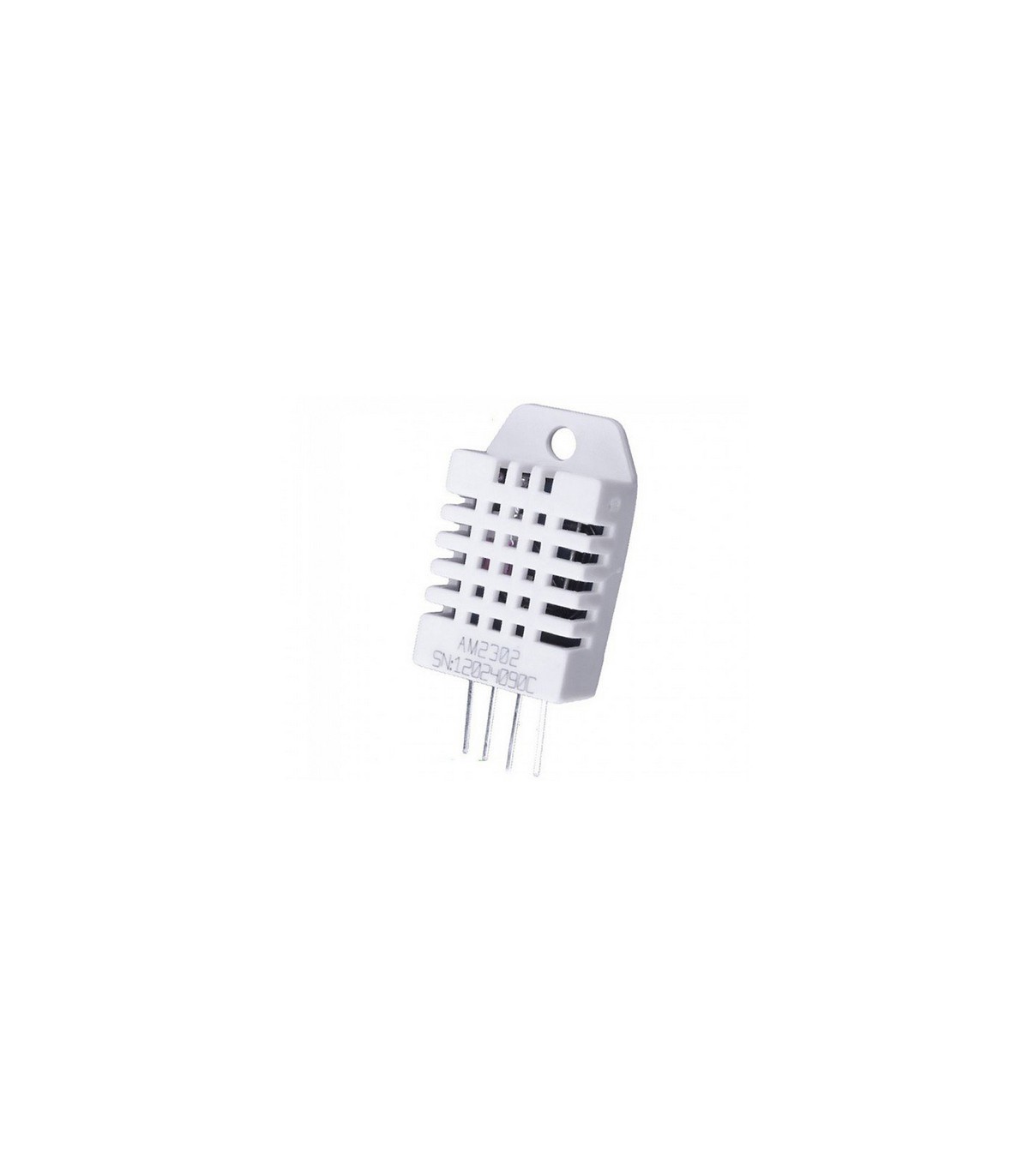

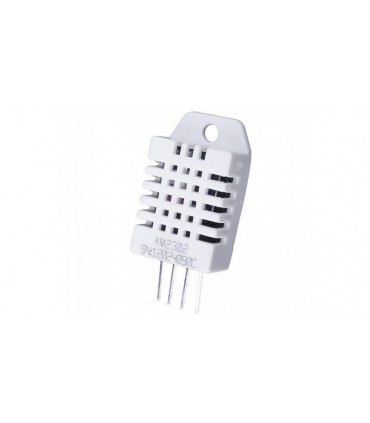

Датчик температуры влажности DHT22 Arduino (10138)

Данный датчик может найти свое применение в радиолюбительских проектах из-за своей невысокой стоимости. Датчик DHT состоит из емкостного датчика влажности и термистора. Также, датчик содержит в себе простенький АЦП для преобразования аналоговых значений влажности и температуры.

Датчики имеют стандартные выводы и поэтому легко становятся на плату.

DHT имеет 4 вывода:

1. Vcc (3-5V питание)

2. Data out — Вывод данных

3. Не используется

4. Общий

Технические характеристики

Интерфейс: 1-проводный.

Внешние компоненты: подтягивающий резистор на линии данных (в зависимости от длины кабеля).

Питание: от 3.3 до 5.5 В.

Измерение температуры:

Допустимый диапазон: -40 C .. +80 C.

Максимальная погрешность: ±1С.

Разрешение шкалы: 0.1°C.

Измерение относительной влажности:

Допустимый диапазон: 0..99.9%

Минимальная погрешность: ±2% +25 C

Максимальная погрешность: ±4%

Разрешение шкалы: 0.1%

Минимальное время между считываниями показаний: 2 сек

Расстояние между выводами: 2.54 мм
