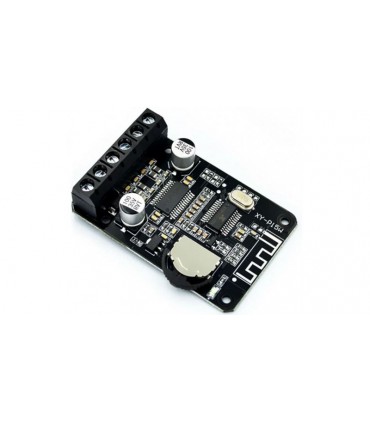

Аудио усилитель XY-P15W 2*15Вт Bluetooth v5.0 D-класс (17535)

Аудио усилитель XY-P15W 2*15Вт Bluetooth v5.0 D-класс.

Цифровой усилитель мощности звука 15 Вт, Bluetooth, XY-P15W

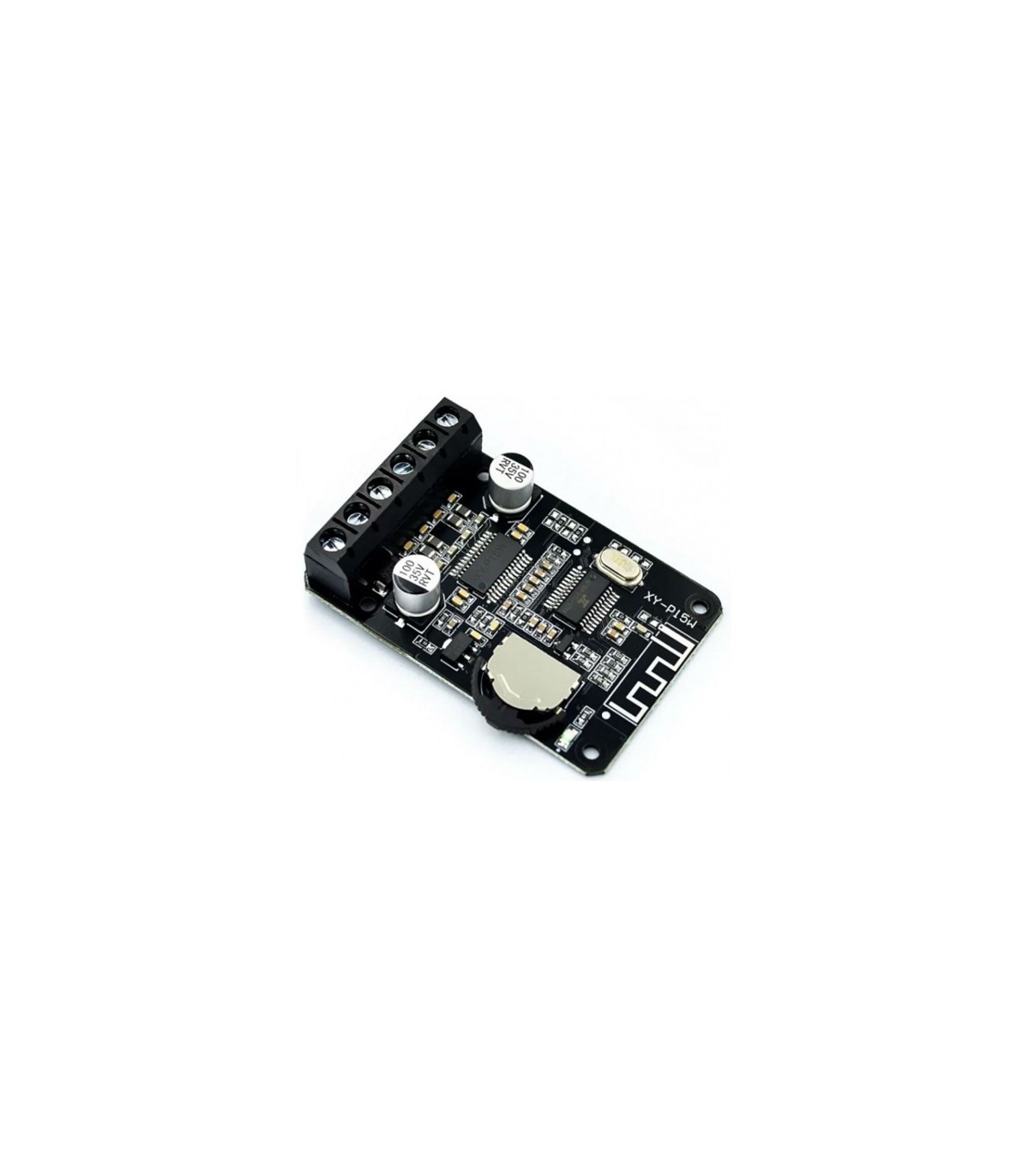

Качественный 2 канальный аудио усилитель класса D на базе микросхемы XY-P15W.

Оснащен Bluetooth V5.0 модулем.

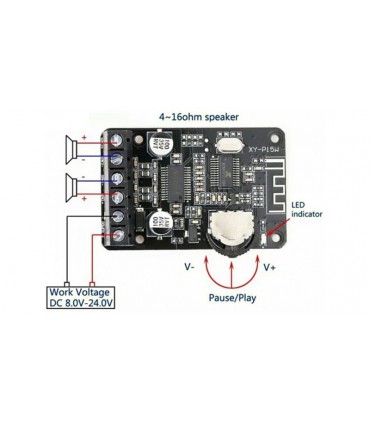

На плате установлен джойстик для управления:

1. Нажатие - Плей / Пауза

2. Щелчок влево - уменьшить громкость,

3. Щелчок вправо - увеличить громкость,

Описание:

XY-P15W это высокомощный цифровой усилитель мощности звука с Bluetooth V5.0 модулем.

Технические характеристики:

Модель: XY-P15W

Рабочее напряжение: DC 8 - 24 В

Аудио вход: Bluetooth 5.0

Расстояние приема Bluetooth:&gt, 15 метров

Выход: стерео

Выходная мощность:

16Вт - 12В 4Ω

10Вт - 12В 8Ω

15Вт -16В 8Ω

20Вт - 20В 8Ω

30Вт - 24В 8Ω (необходимо охлаждение)

Динамики:

4Ω (напряжение питания 8 - 12 В)

8Ω (напряжение питания 8 - 24 В)

16Ω (напряжение питания 8 - 24 В)

Защита от переполюсовки

Защита от короткого замыкания

Защита от перегрева

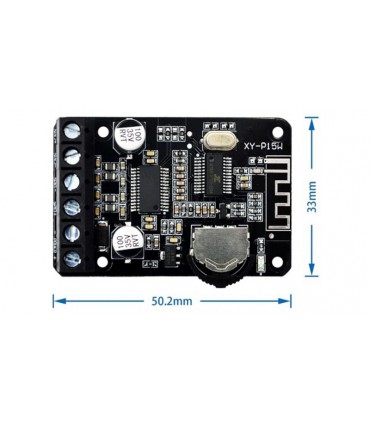

Размер: 50 * 35 * 14 мм

Использование

Выберите правильный динамик и подключите.

Подключите к источнику питания.

Светодиодный индикатор мигает, и это означает, что модуль входит в режим сопряжения. А потом звуковой сигнал (не голос), и это означает, что модуль ожидает сообщения.

Включите Bluetooth в телефоне.

Устройство Bluetooth 'XY-P15W 'в списке устройств Bluetooth.

Светодиодный индикатор светиться, и это означает, что модуль успешно подключен и ждет воспроизведения.

Примечание:

Рекомендуемое напряжение питания постоянного тока 8 - 24В.

Модуль будет поврежден, если Входное напряжение более 26 В.

Входное напряжение может не более 12 В при подключении 4ohm динамика.

Входное напряжение может не более 24 В при подключении 8ohm динамика.

Рекомендуется использовать блок питания 2А или выше.

Необходимо добавить дополнительную теплоотвод, если выходная мощность более 20 Вт х 2.

Пожалуйста, не используйте слишком длинные провода, чтобы избежать помех сигнала.

Рекомендуется использовать динамик выше 30 Вт, во избежание повреждения динамика.
