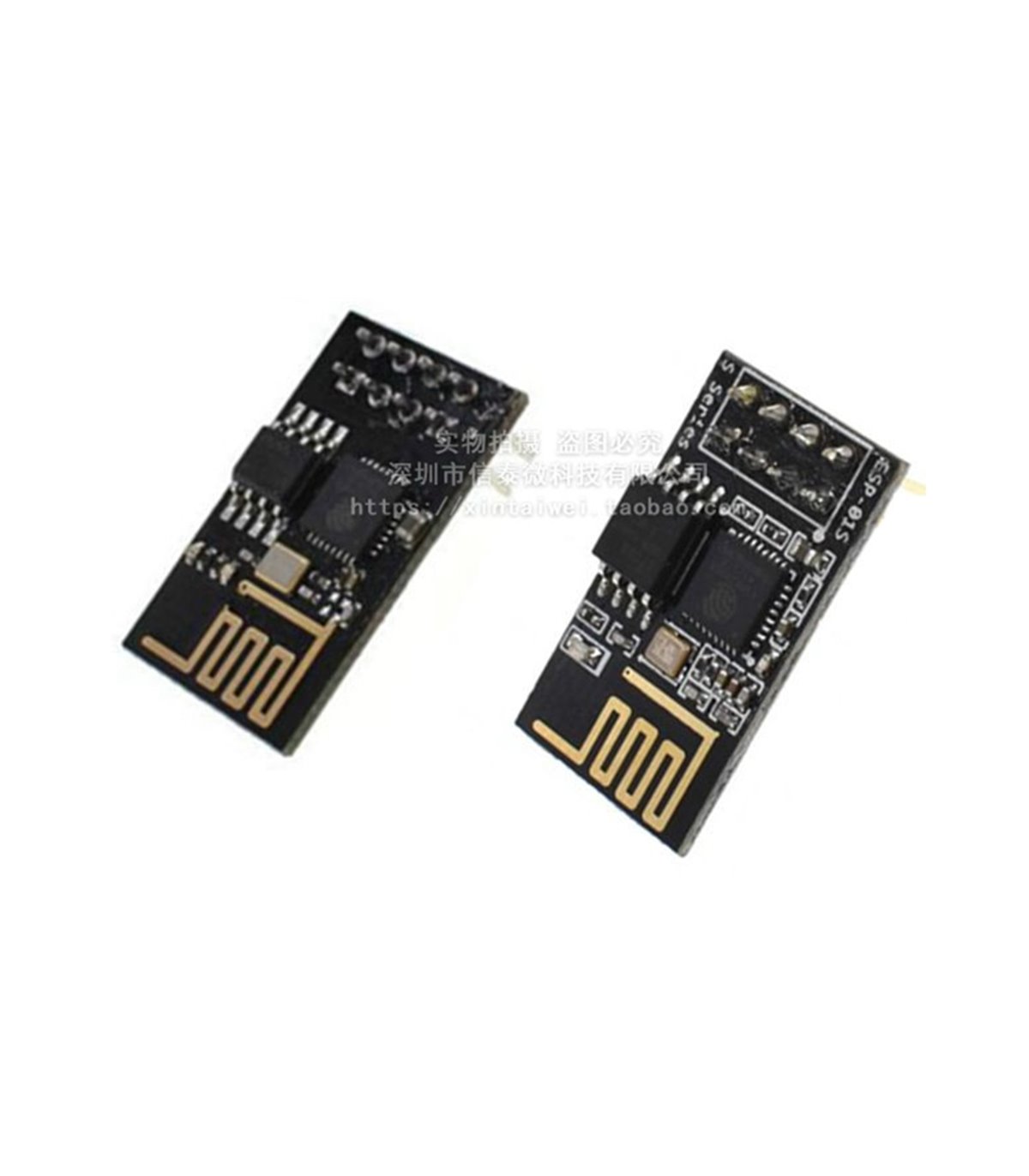

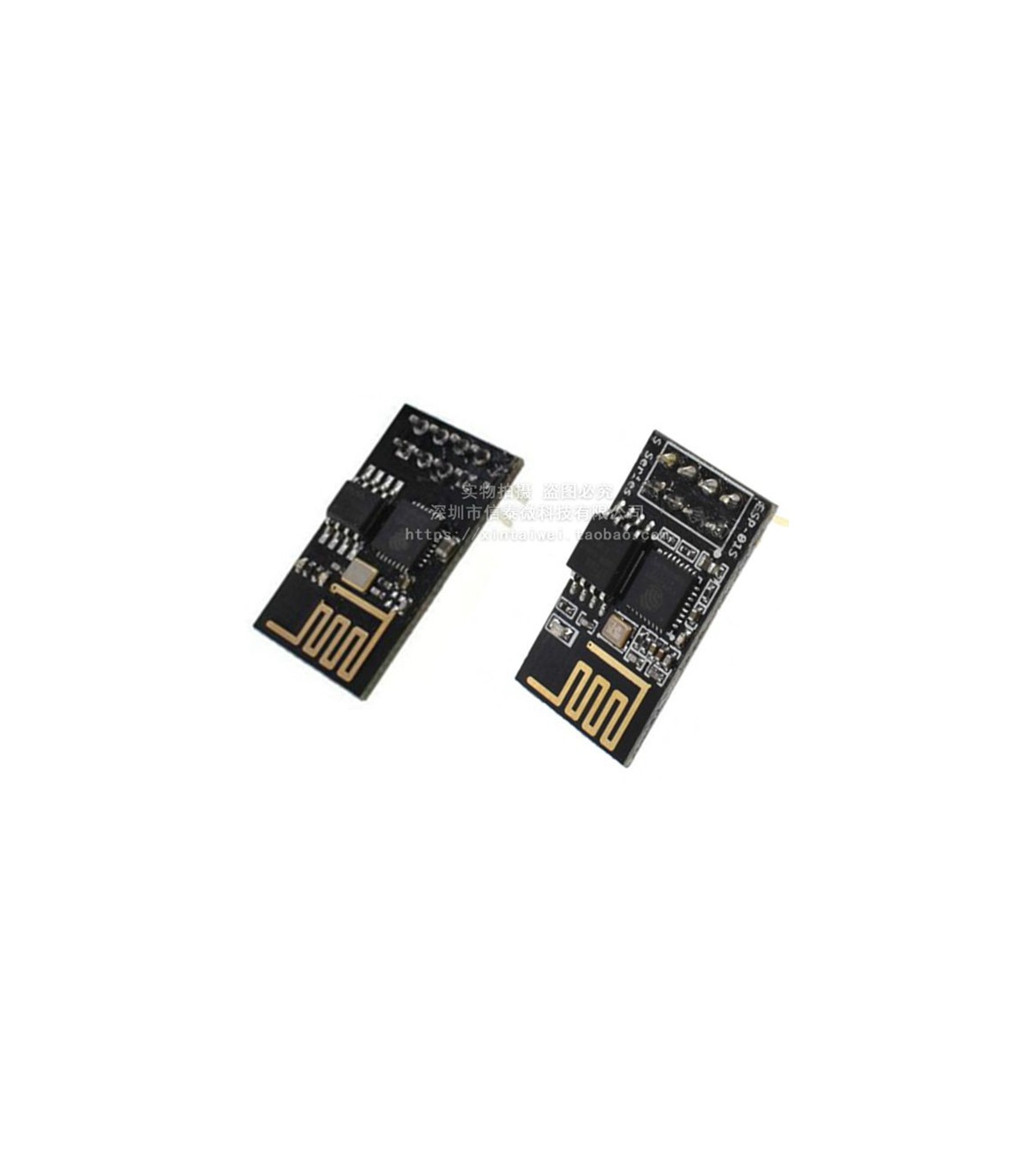

С другой стороны платы ESP8266 сами по себе – это не просто шилды тупо для связи по WiFi. ESP8266 сам является микроконтроллером со своими SPI, UART, GPIO интерфейсами, т.е. может использоваться совершенно автономно.
Многие называют это настоящей революцией. Которая скоро будет в каждом утюге. Пока чип сравнительно новый и нет стабильной и устоявшейся прошивки. Чуть ли не каждый третий специалист считает своим долгом изобрести собственную прошивку, благо залить ее в плату не составляет труда. Несмотря на эти трудности начального периода чип можно использовать уже сейчас.
Модуль ESP8266 может использоваться двумя способами:
как мост UART-WiFi, при этом управление производится внешним устройством с помощью AT-команд как самостоятельное устройство. Управление производится с помощью встроенного в кристалл микроконтроллера Tensilica’s L106 Diamond series
Также модуль может работать как клиент, и сам создать точку доступа.
Можно использовать с любыми микропроцессорными системами - MCU/ARM/PIC/AVR/STM32MCU/ARM/PIC/AVR/MSP430/PLC/STM32/Arduino

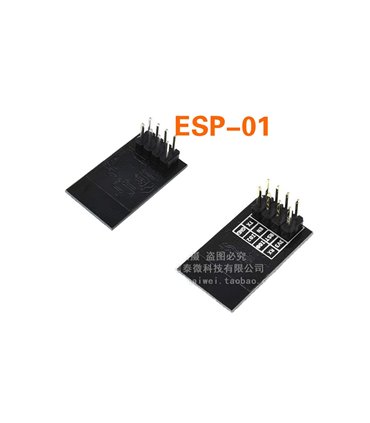

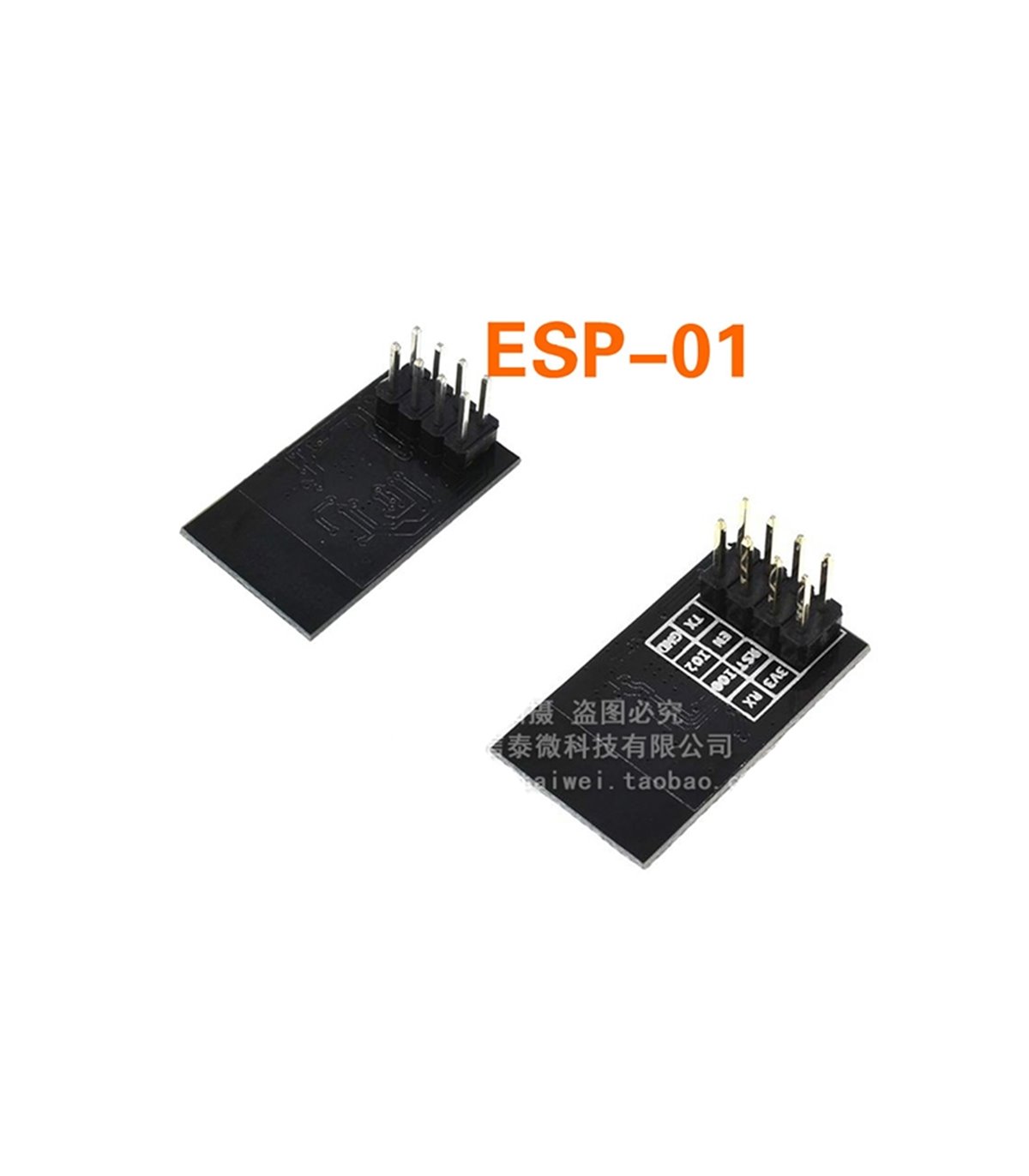

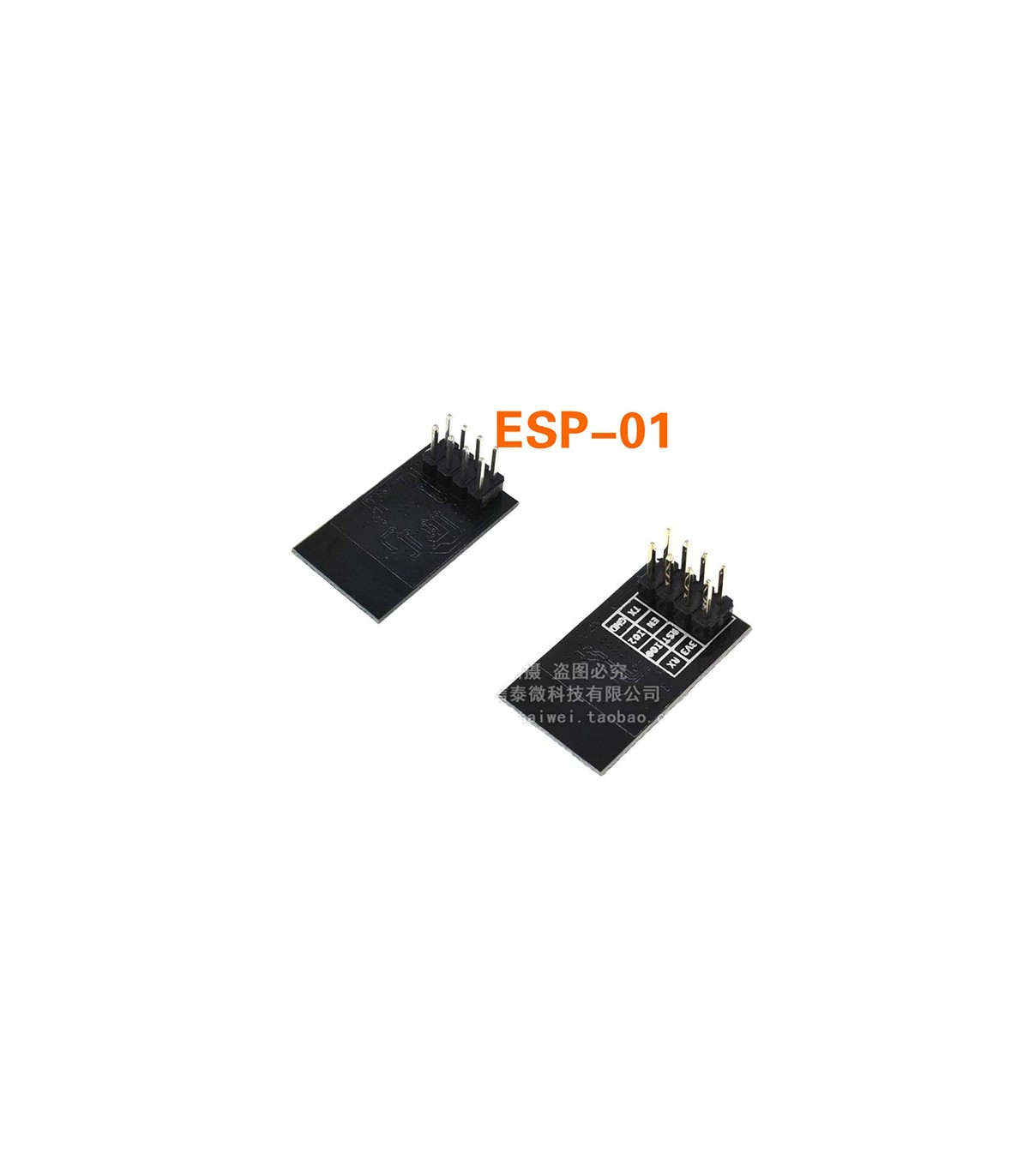

Распиновка ESP8266
VCC, GND — питание (строго +3.3В). URXD,UTXD — выводы RS232. RST — Аппаратный сброс (reset). GPIO0, GPIO2 — выводы GPIO. CH_PD — Chip enable, для работы должен быть подключен к +3.3В.
Внимание! Модуль ESP8266 рассчитан только на 3.3 В. Никаких 5 В!
Технические характеристики
Поддерживаемые сети: 802.11 b/g/n Скорость UART: 9600 Рабочее напряжение: 3.3В Максимальный ток потребления (при передаче): 240 мА Размеры: 24.75 x 14.5 мм
