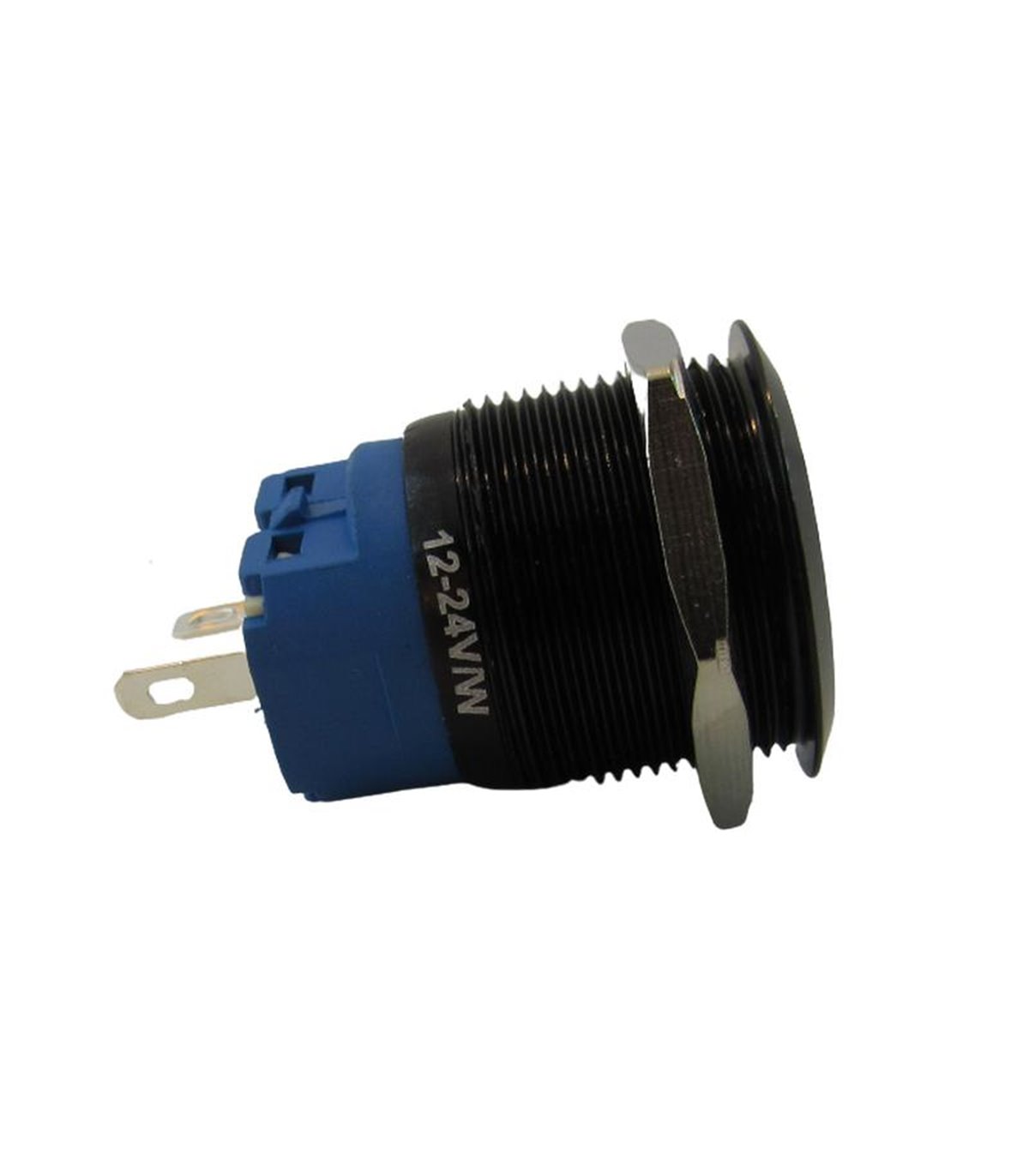

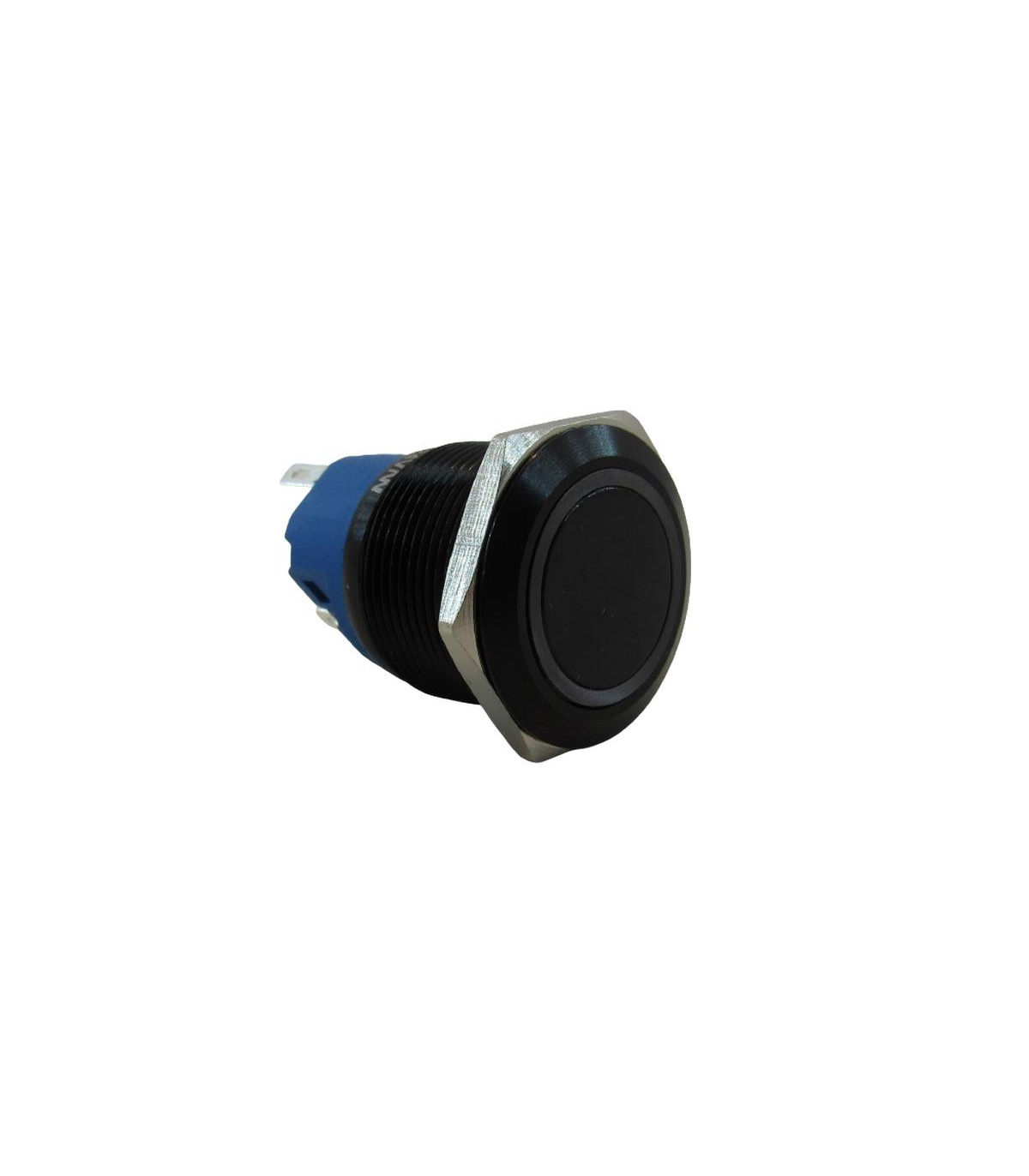

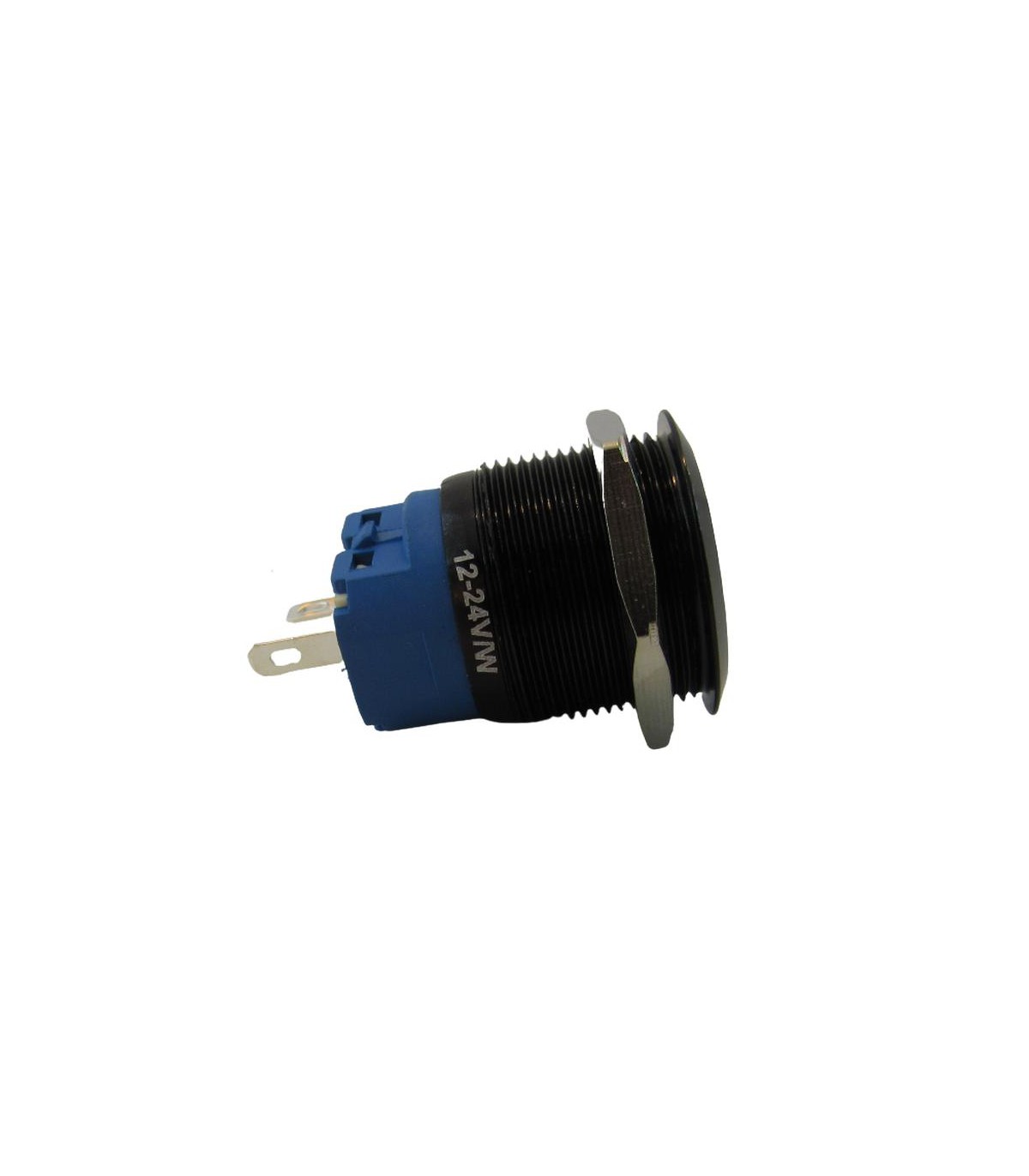

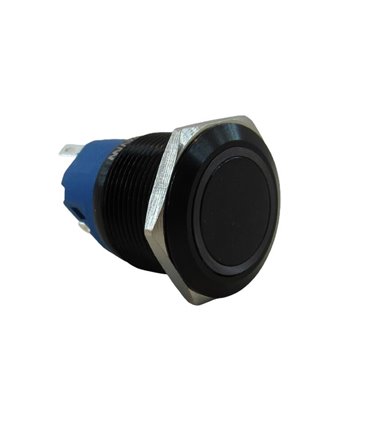

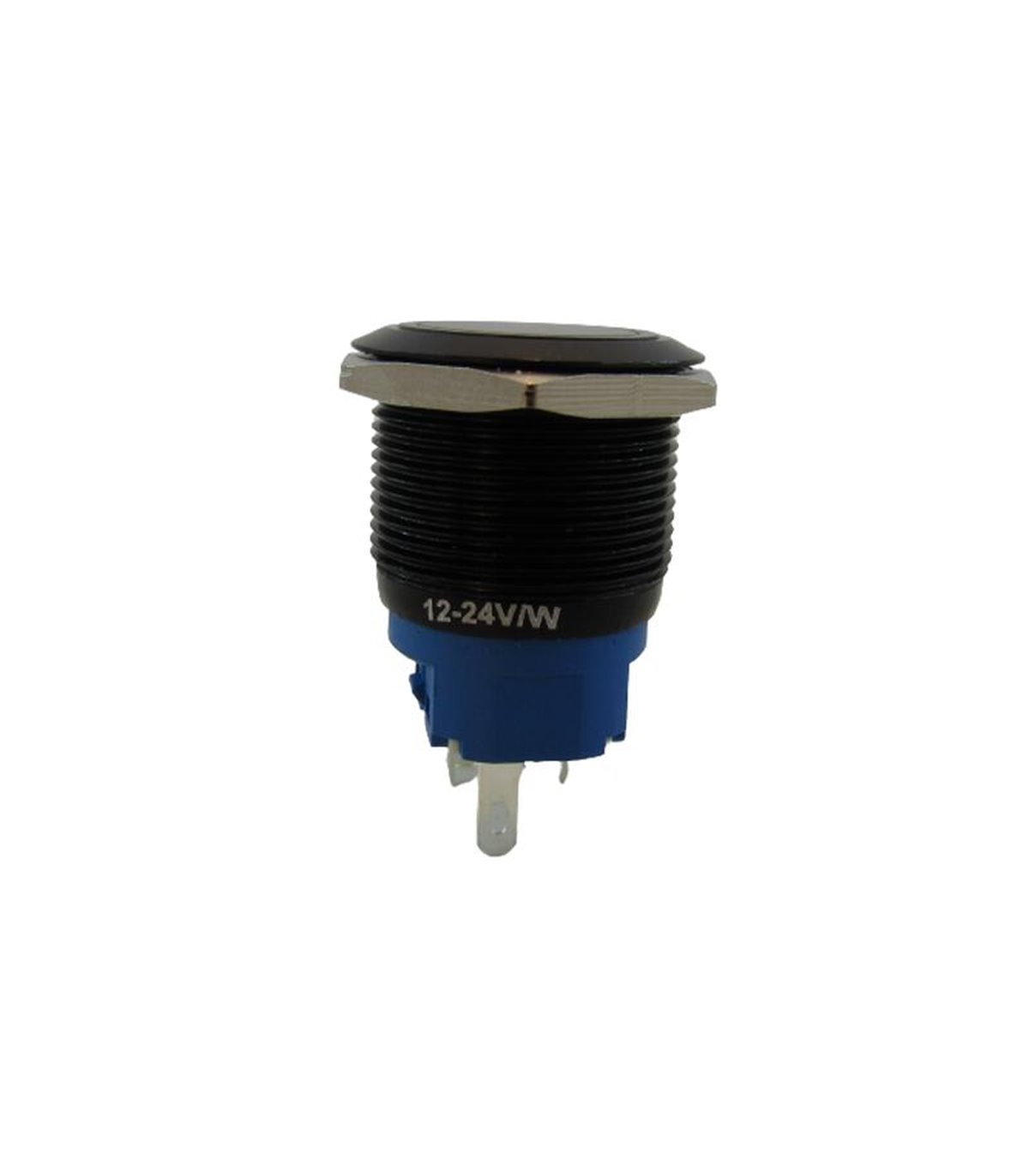

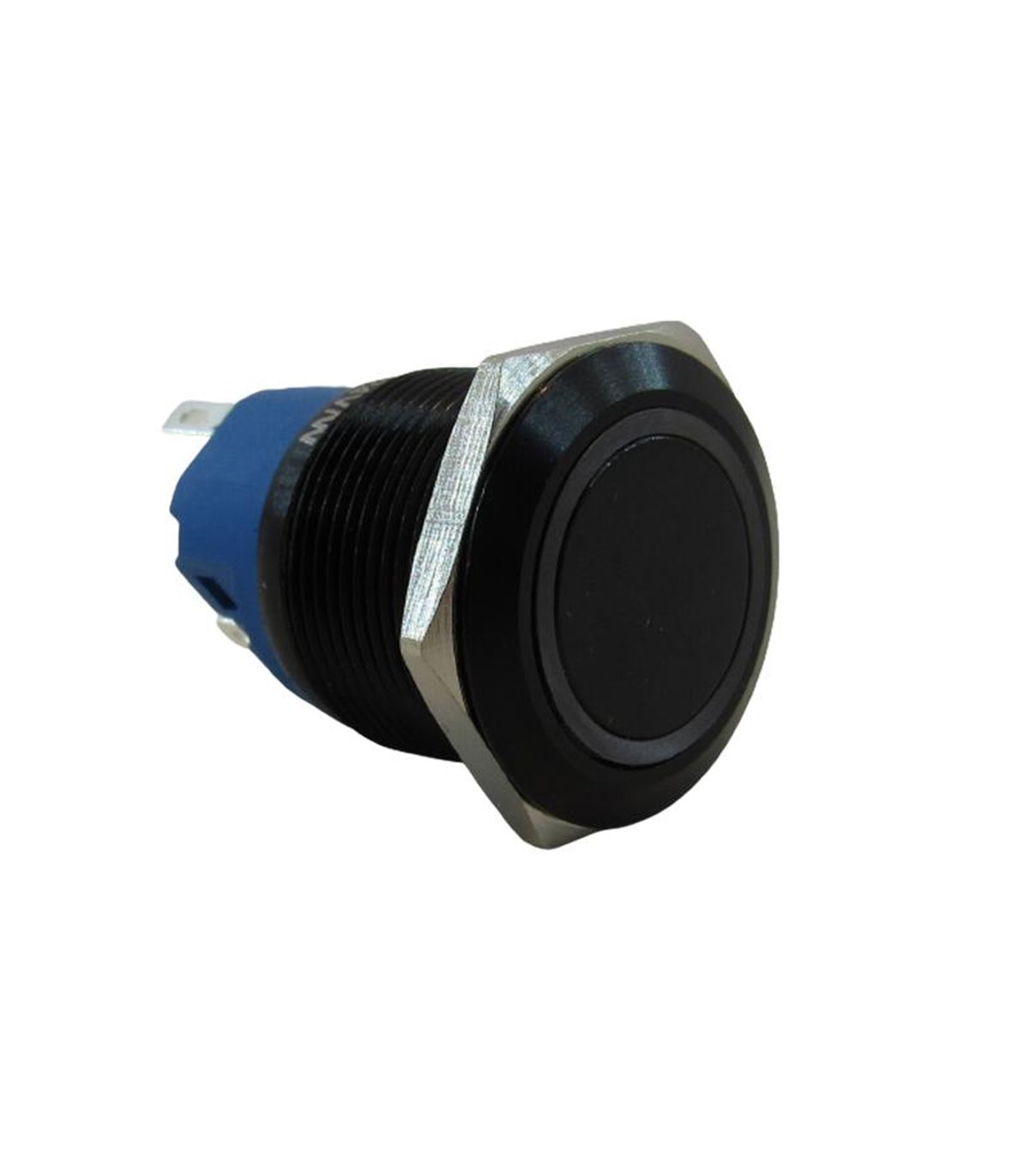

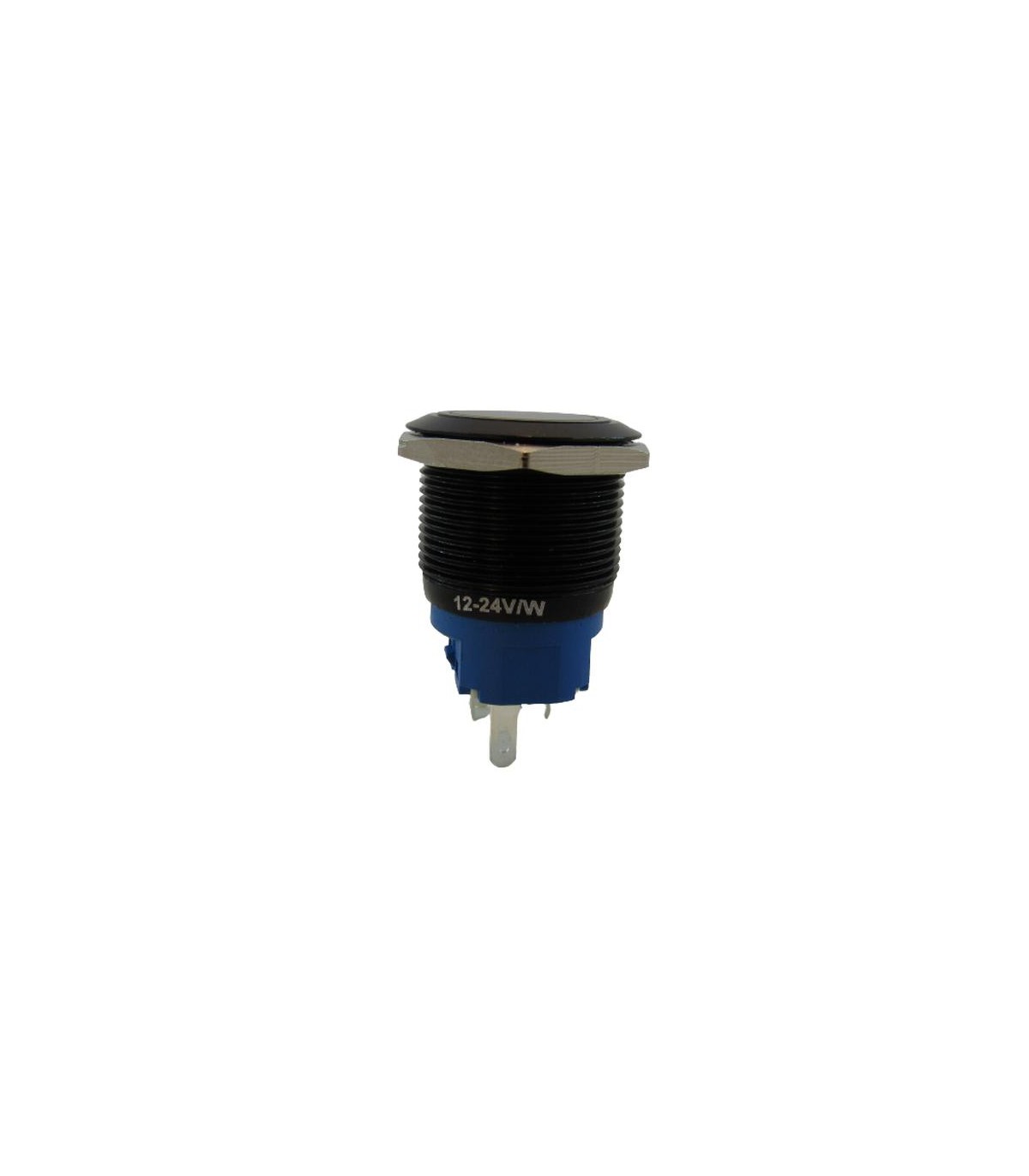

Кнопка антивандальная тактовая без фиксации черная 22мм белый цвет (18119)

Кнопка антивандальная тактовая без фиксации черная 22 мм белый цвет

Антивандальные кнопки – это устройства коммутации в электрических цепях, которые чаще всего применяются в местах, где риск их поломки значительно повышается в процессе эксплуатации. Это, например, производственные объекты, строительные объекты, места с большой проходимостью людей (лифты, кнопка вызова или звонка входной двери, электронные гиды у историко-архитектурных памятников).

Кнопки бывают нескольких типов:

• С фиксацией – кнопка остается нажатой после отпускания,

• Без фиксации – возвращается обратно в исходное состояние после отпуска.

• Нормально разомкнутая (Normal Open, NO) – при нажатии замыкает контакты.

• Нормально замкнутая (Normal Closed, NC) – при нажатии размыкает контакты.

Переключатели кнопки обычно имеют три контакта: общий COM, нормально разомкнутый NO и нормально замкнутый NC. При отпущенной кнопке замкнута цепь через контакты COM-NC, при нажатой замыкается цепь через контакты COM-NO.

Технические характеристики

• Монтажный диаметр: Ø22 мм

• Высота корпуса (без контактов): 28.5 мм

• Форма кнопки: плоская (flat)

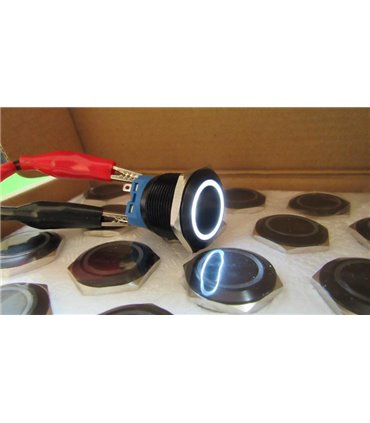

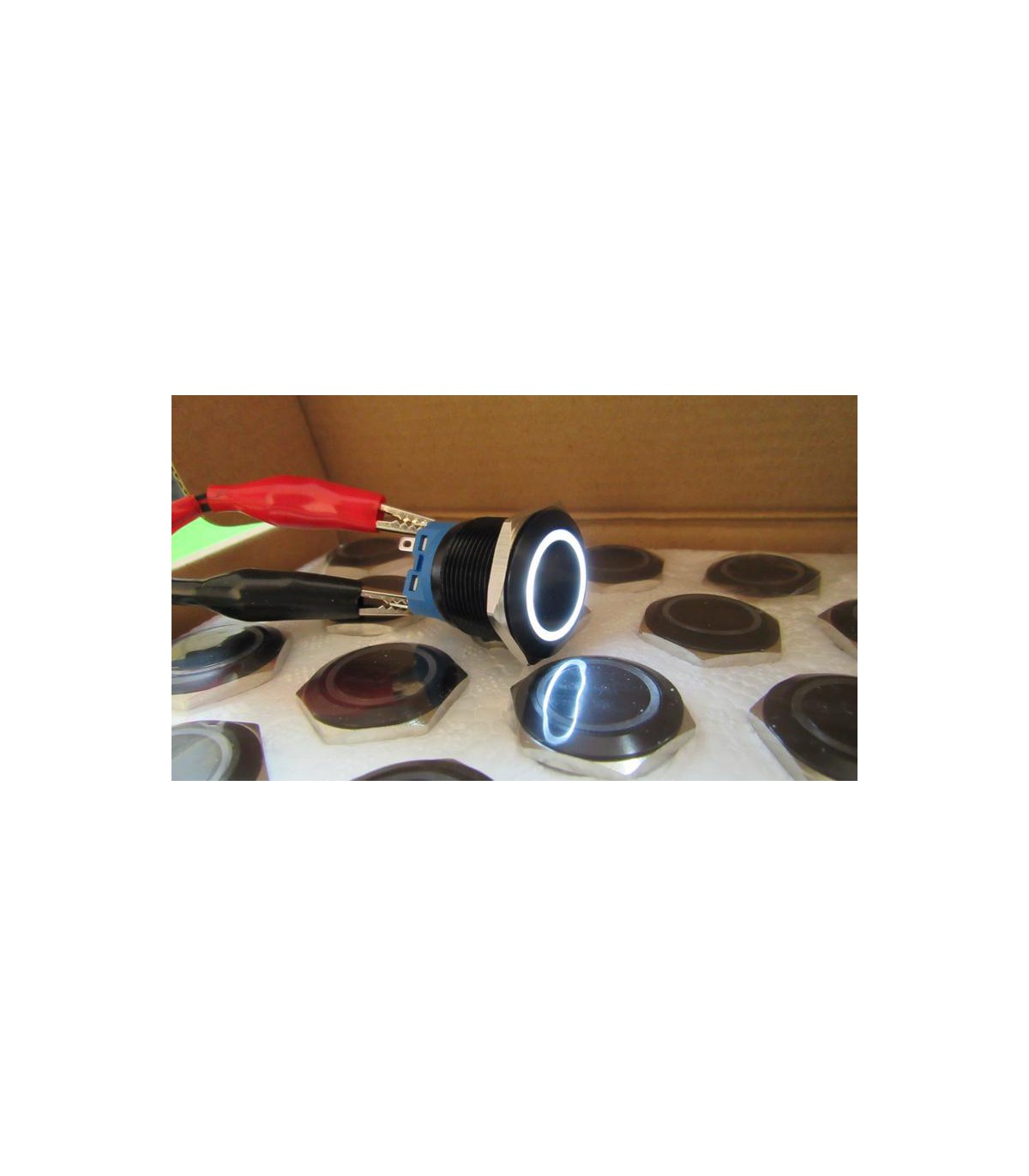

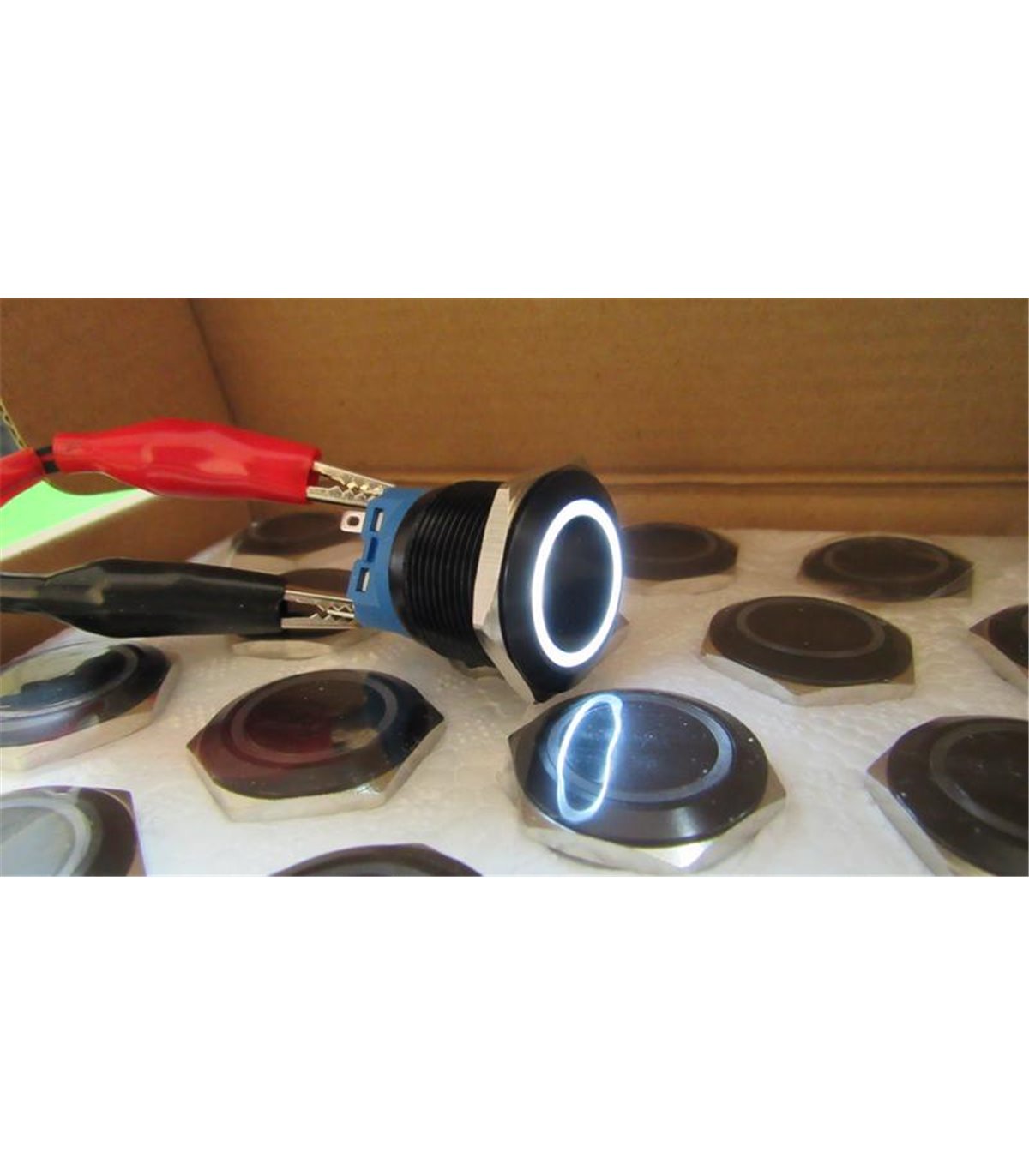

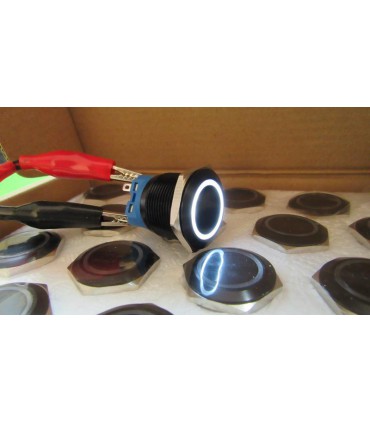

• Подсветка: LED 12-24V AC/DC, цветное кольцо

• Цвет подсветки: белый

• Фиксация положения: без фиксации

• Алгоритм работы: При отпущенной кнопке замкнута цепь через контакты COM-NC, при нажатой замыкается цепь через контакты COM-NO

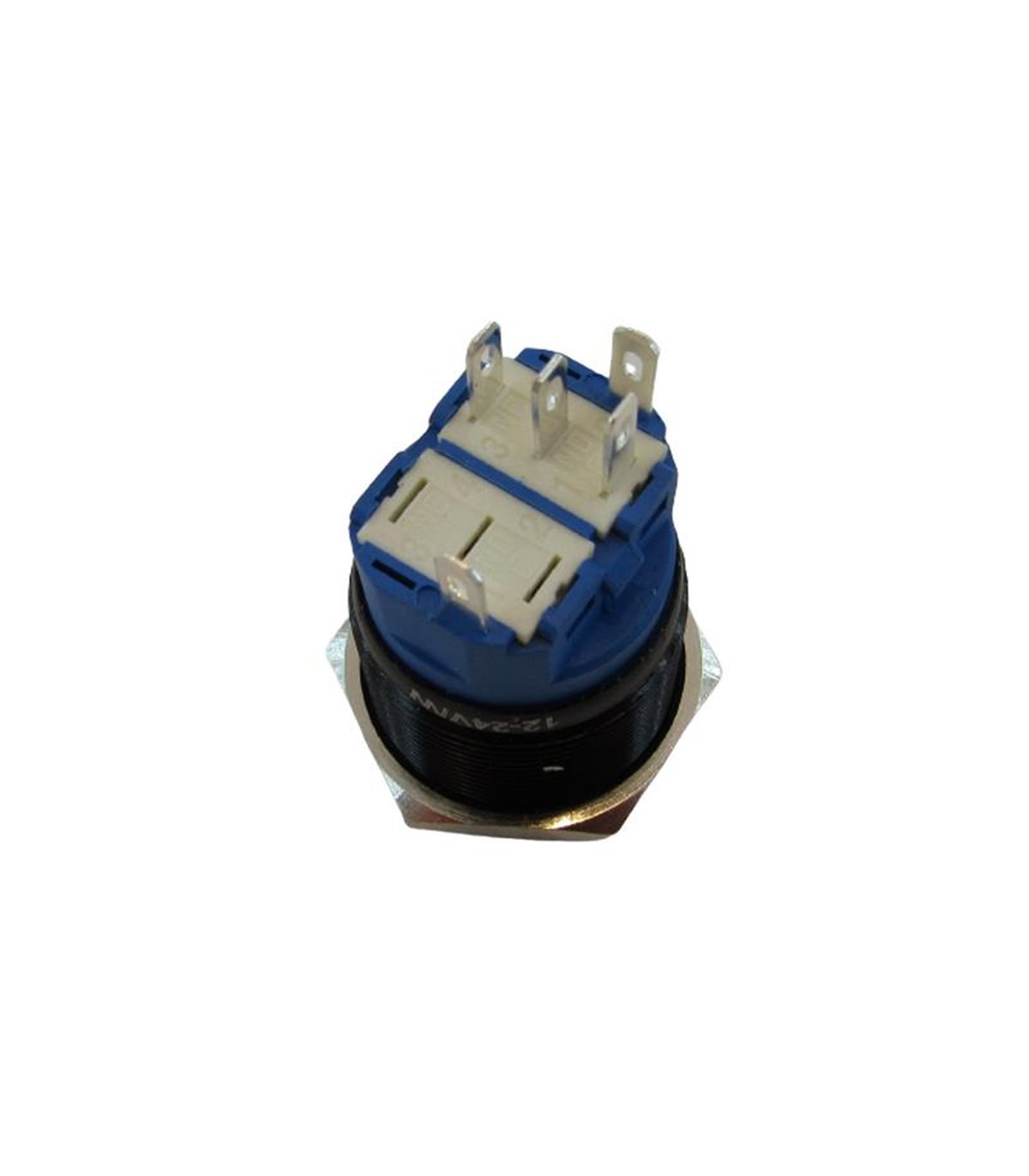

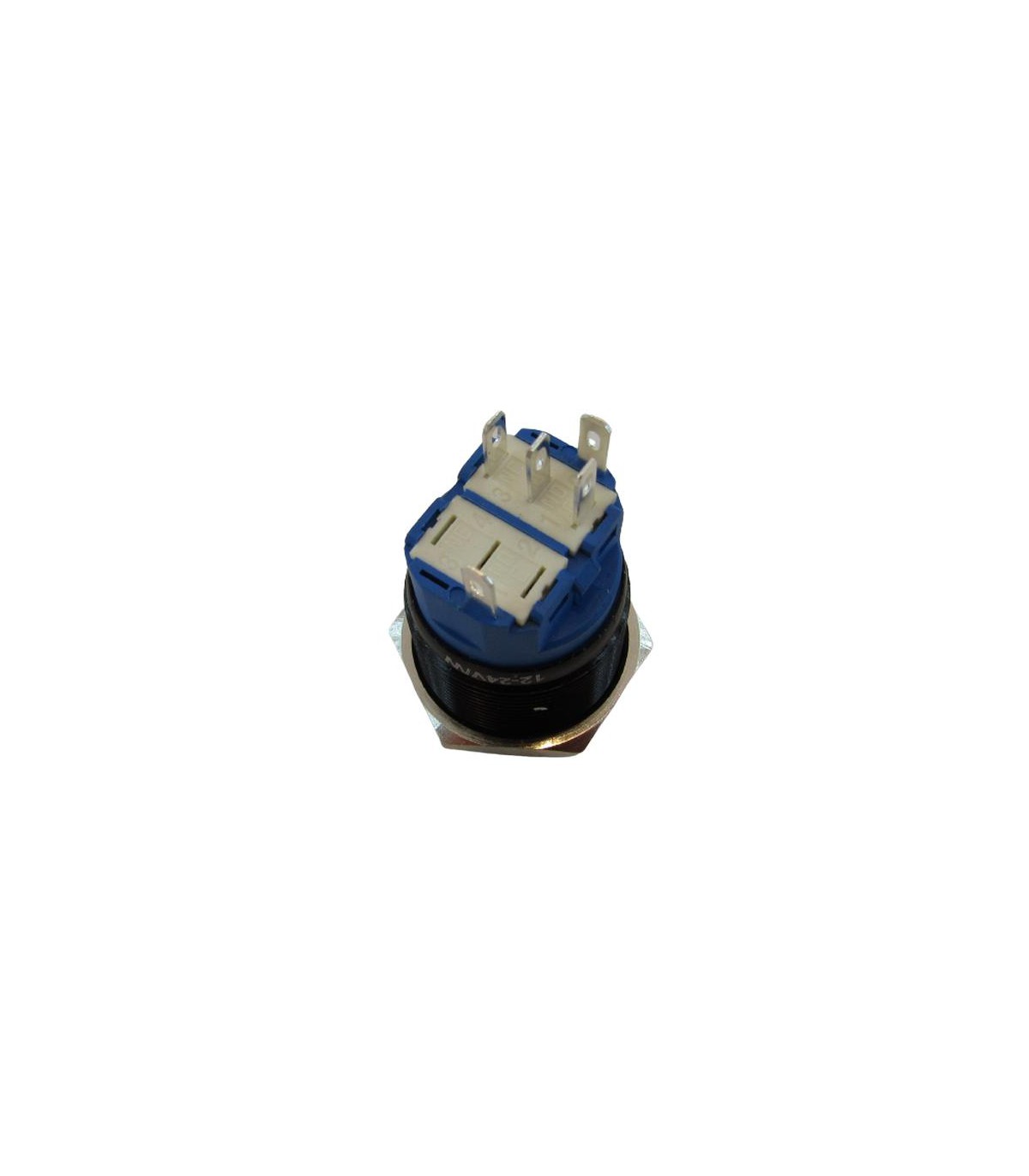

• Контакты: 2 положения, 3 контакта: 1 общий COM, 2 на замыкание и размыкание, (обозначение на корпусе: NO-COM-NC) + 2 контакта подсветки (обозначение на корпусе: +,-)

• Максимальная нагрузка контакта: 2A/250VAC

• Класс защиты: IP65

• Материал корпуса: металл

• Выводы: под пайку или колодку для кнопки 22 мм
