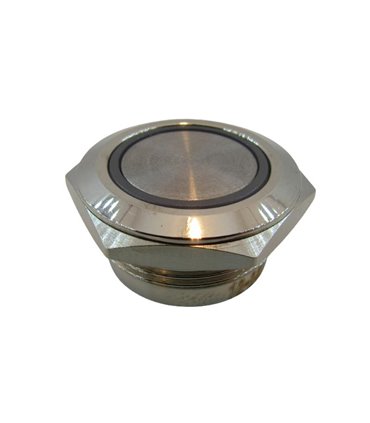

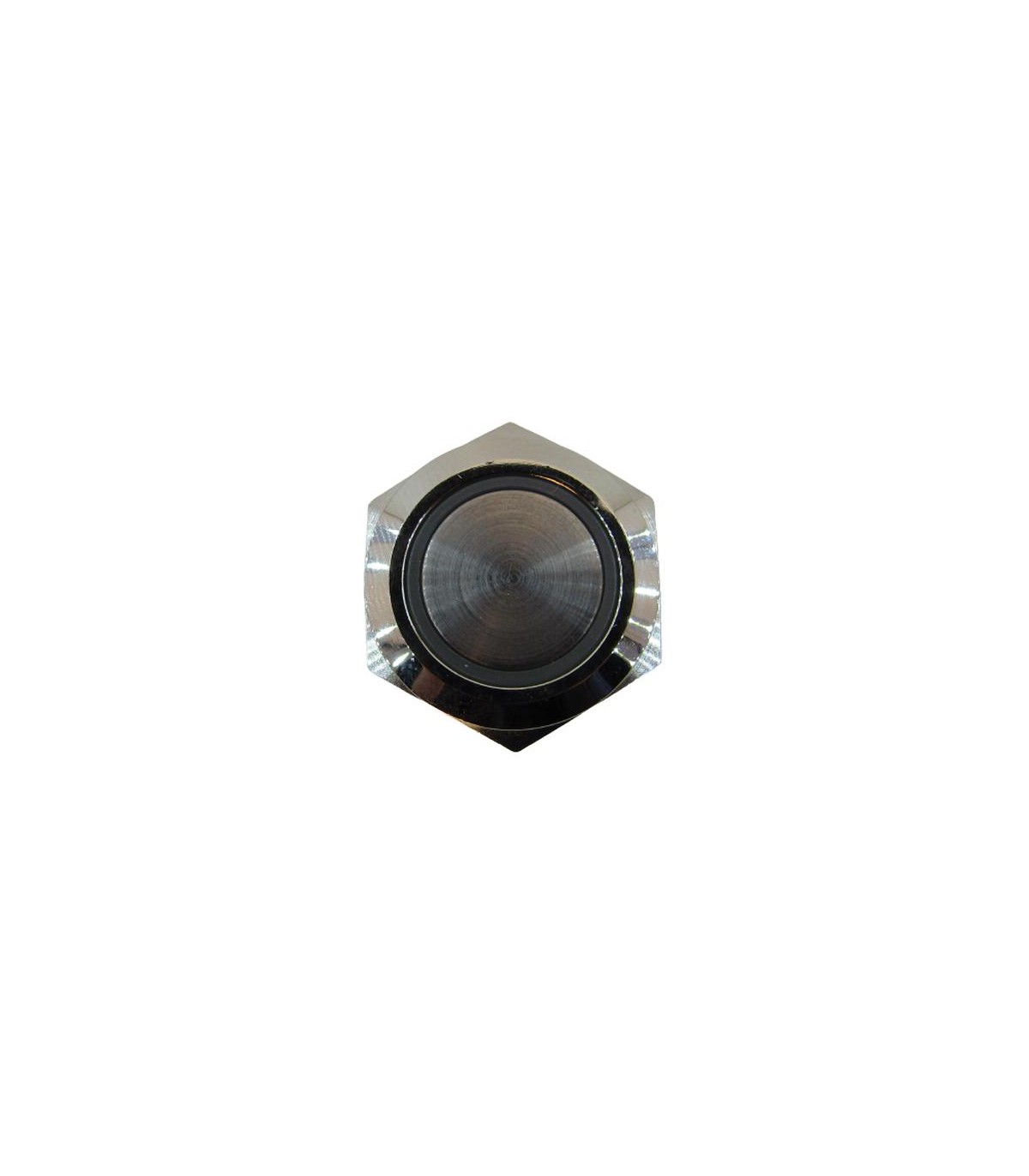

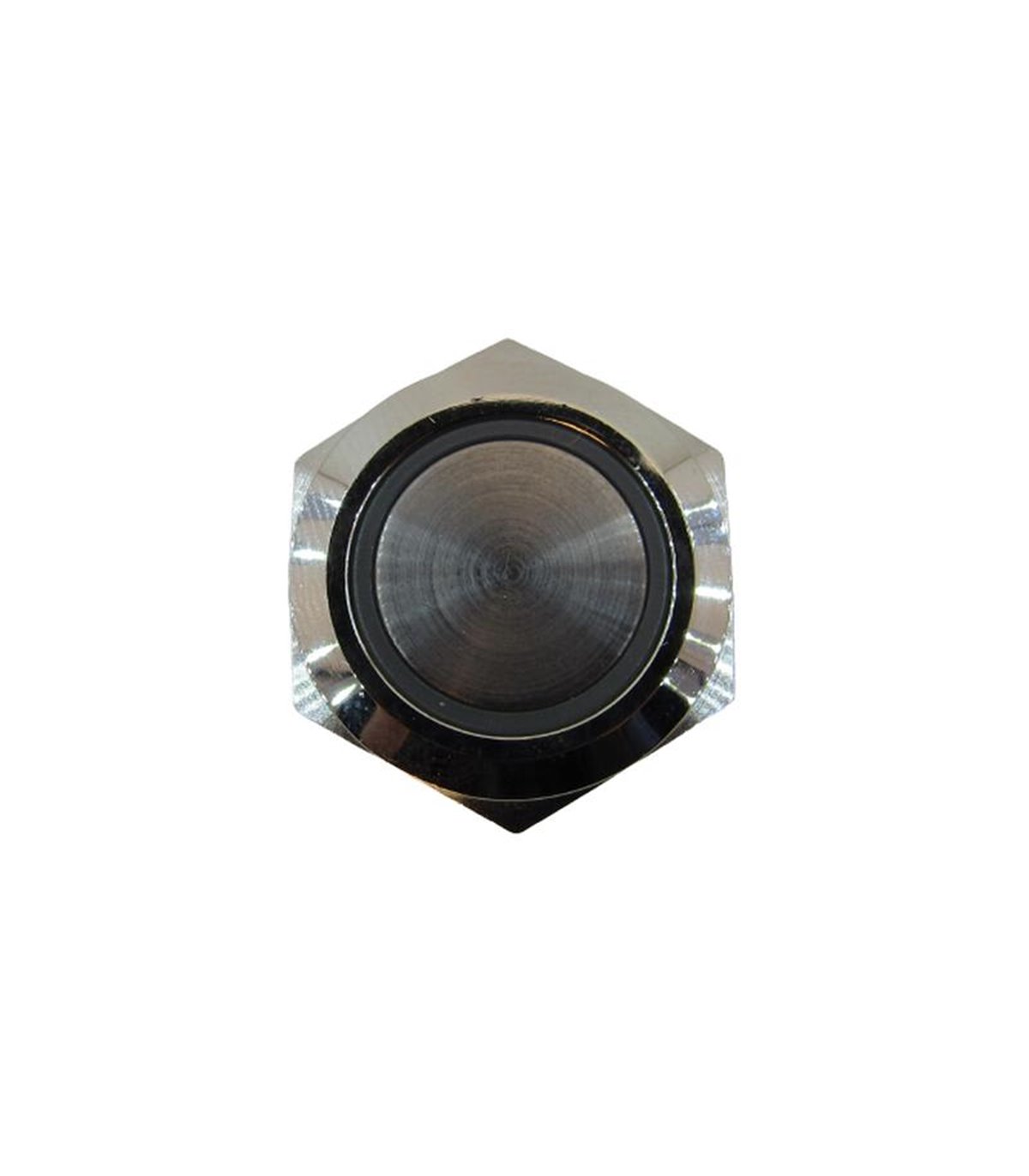

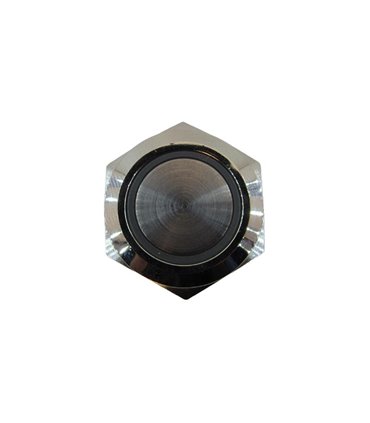

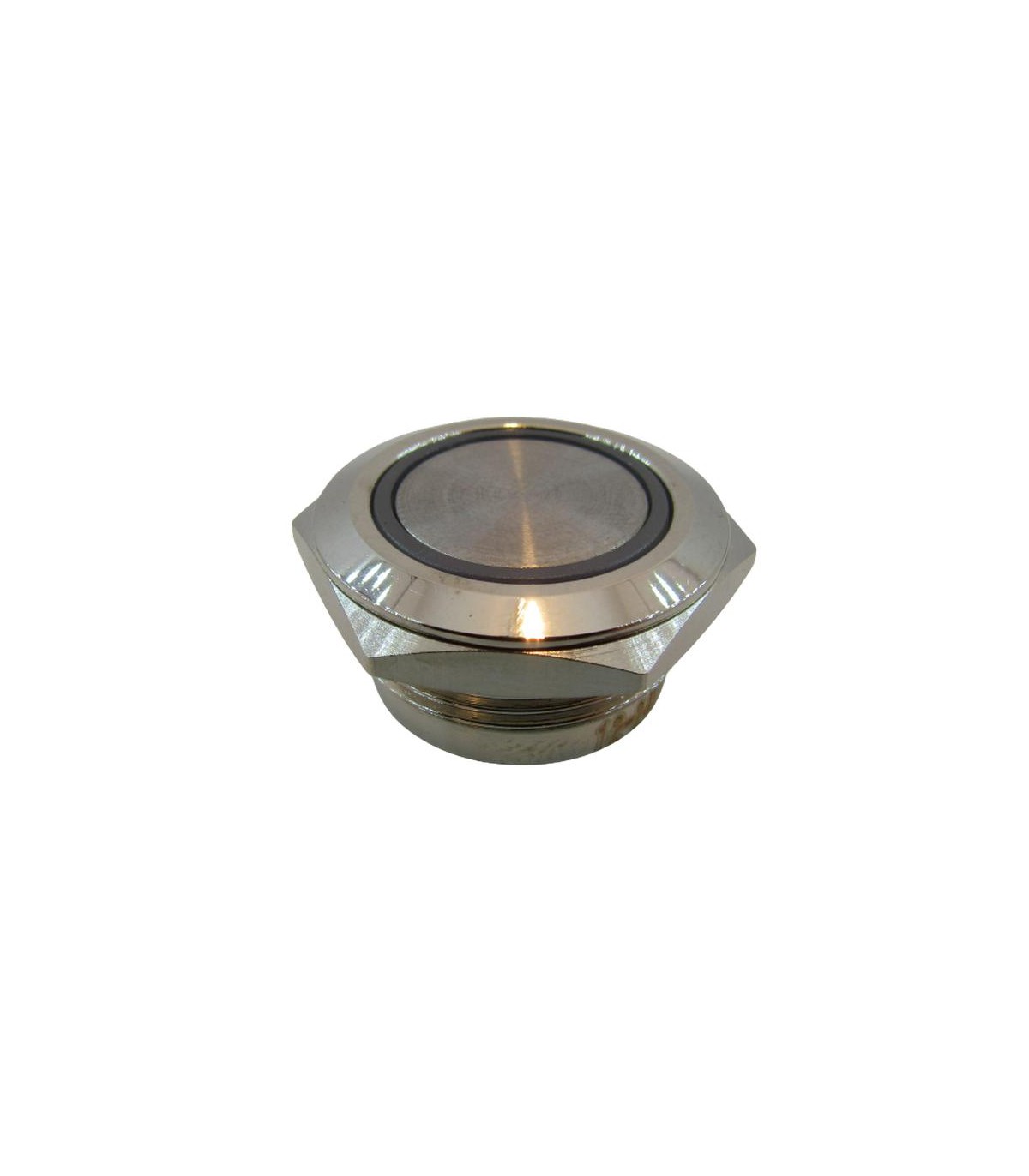

Кнопка антивандальная тактовая без фиксации хром 19мм зеленый цвет (18101)

Кнопка антивандальная тактовая без фиксации хром 19мм зеленый цвет.

Антивандальные кнопки – это устройства коммутации в электрических цепях, которые чаще всего применяются в местах, где риск их поломки значительно повышается в процессе эксплуатации. Это, например, производственные объекты, строительные объекты, места с большой проходимостью людей (лифты, кнопка вызова или звонка входной двери, электронные гиды у историко-архитектурных памятников).

Кнопки бывают нескольких типов:

• С фиксацией – кнопка остается нажатой после отпускания,
• Без фиксации – возвращается обратно в исходное состояние после отпуска.
• Нормально разомкнутая (Normal Open, NO) – при нажатии замыкает контакты.
• Нормально замкнутая (Normal Closed, NC) – при нажатии размыкает контакты.
• Переключатели кнопки обычно имеют три контакта: общий COM, нормально разомкнутый NO и нормально замкнутый NC. При отпущенной кнопке замкнута цепь через контакты COM-NC, при нажатой замыкается цепь через контакты COM-NO.

Другие расшифровки:

• Тактовые кнопки замыкают – ON, или размыкают – OFF контакт.
• SPST – single pole, single throw – один замыкающий контакт
• SPDT – single pole, double throw – один переключающий контакт, иногда называют 'changeover switch'.
• DPST - double pole, single throw - два замыкающих контакта (т.е. два спаренных SPST)

• DPDT - double pole, double throw - два переключающих контакта.
• ON/OFF - означает два положения, то есть:

• ON-OFF – тоже самое что SPST, стандартный замыкающий контакт выключателя.
• ON-ON - переключающий контакт, то есть в обоих положениях какая-то электрическая цепь замкнута, это тоже самое что и SPDT
• ON-OFF-ON – тумблер с фиксацией с тремя положениями, иногда называют SPDT Centre Off.
• ON-OFF ( еще называют DPST), кнопка с фиксацией с двумя положениями
• ON-ON (еще называют DPDT)

Теперь относительно скобок(!) – они могут быть только в одной из двух частей обозначения, и указывают на отсутствие фиксации.

К примеру, кнопка с фиксацией это ON-OFF если контакт NO, а кнопка без фиксации – (ON)-OFF, или ON-(OFF) если контакт NC.

ON-(ON) – переключающий контакт, без фиксации.

(ON)-OFF-(ON) – это переключатель с тремя положениями, без фиксации этих положений. Обычно он находится в положении OFF (центральном), можно его нажать вниз – будет ON с одним контактом, или вверх – тогда будет ON с другим контактом, но в обоих этих положениях если отпустить – вернется в центральное OFF.

Технические характеристики

• Монтажный диаметр: Ø19мм
• Высота корпуса (без контактов): 11.5 мм
• Форма кнопки: плоская (flat)

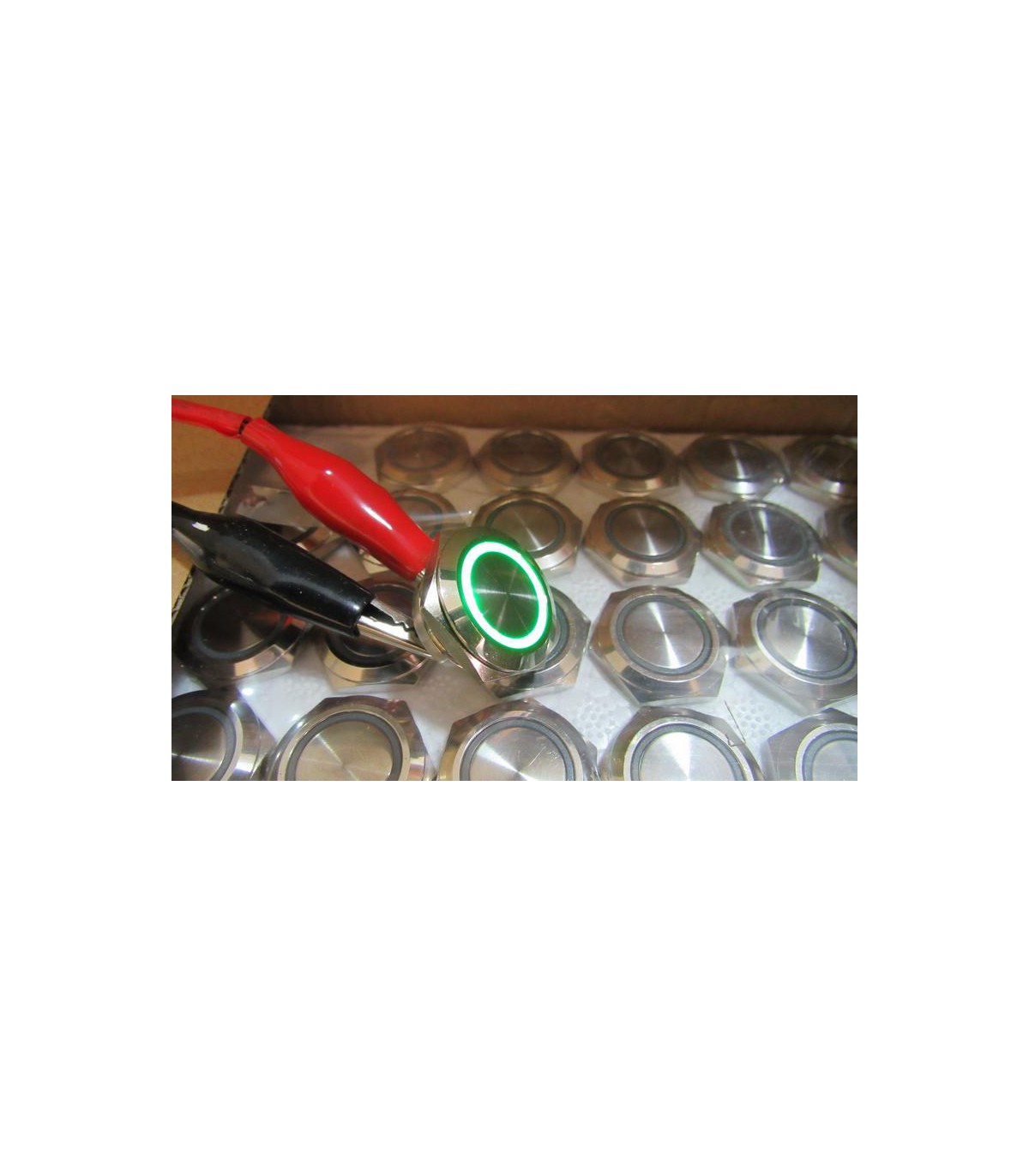

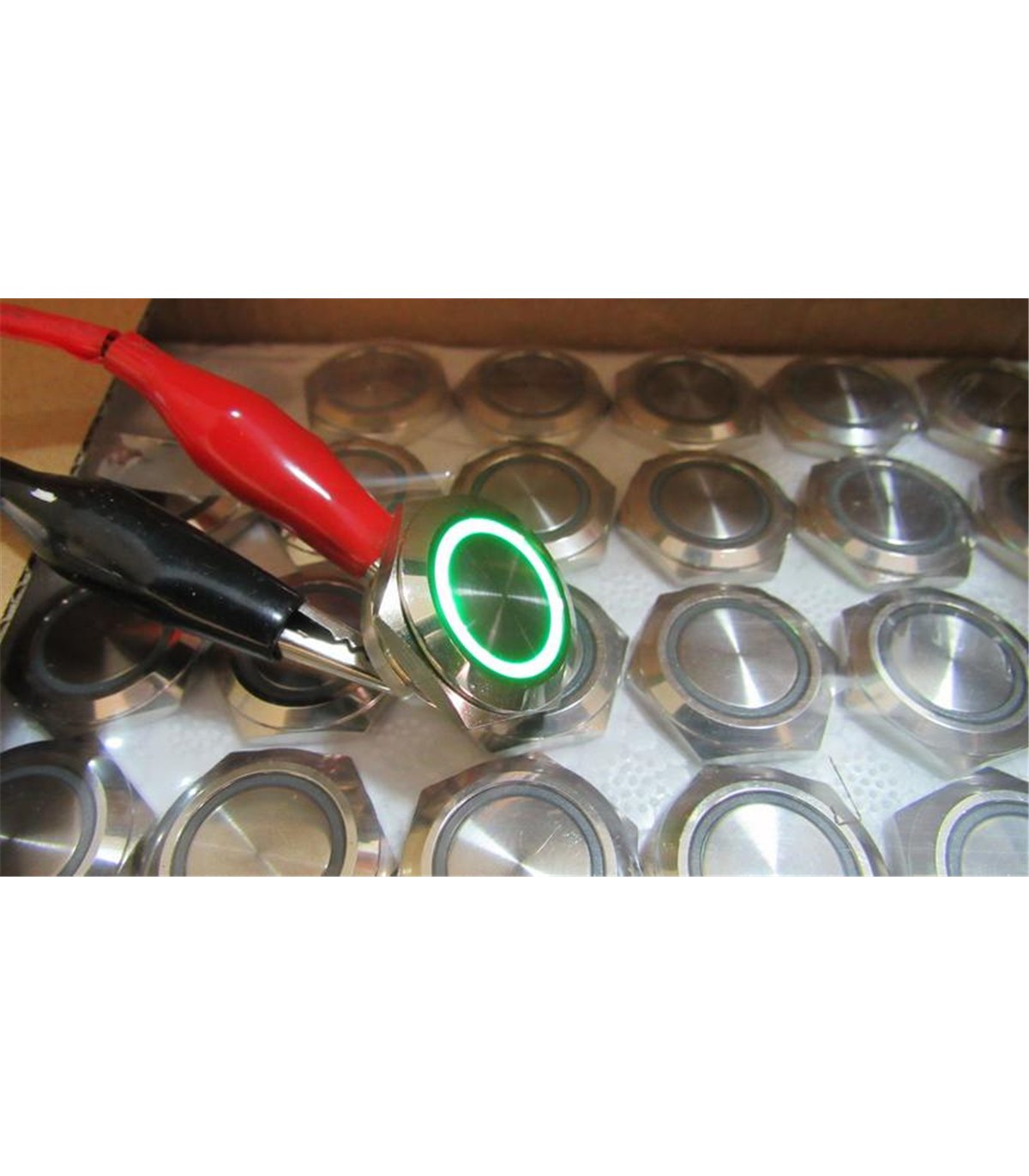

• Подсветка: LED 12-24V AC/DC, цветное кольцо
• Цвет подсветки: зеленый()
• Фиксация положения без фиксации
• Алгоритм работы: ON -(ON) (на переключение)

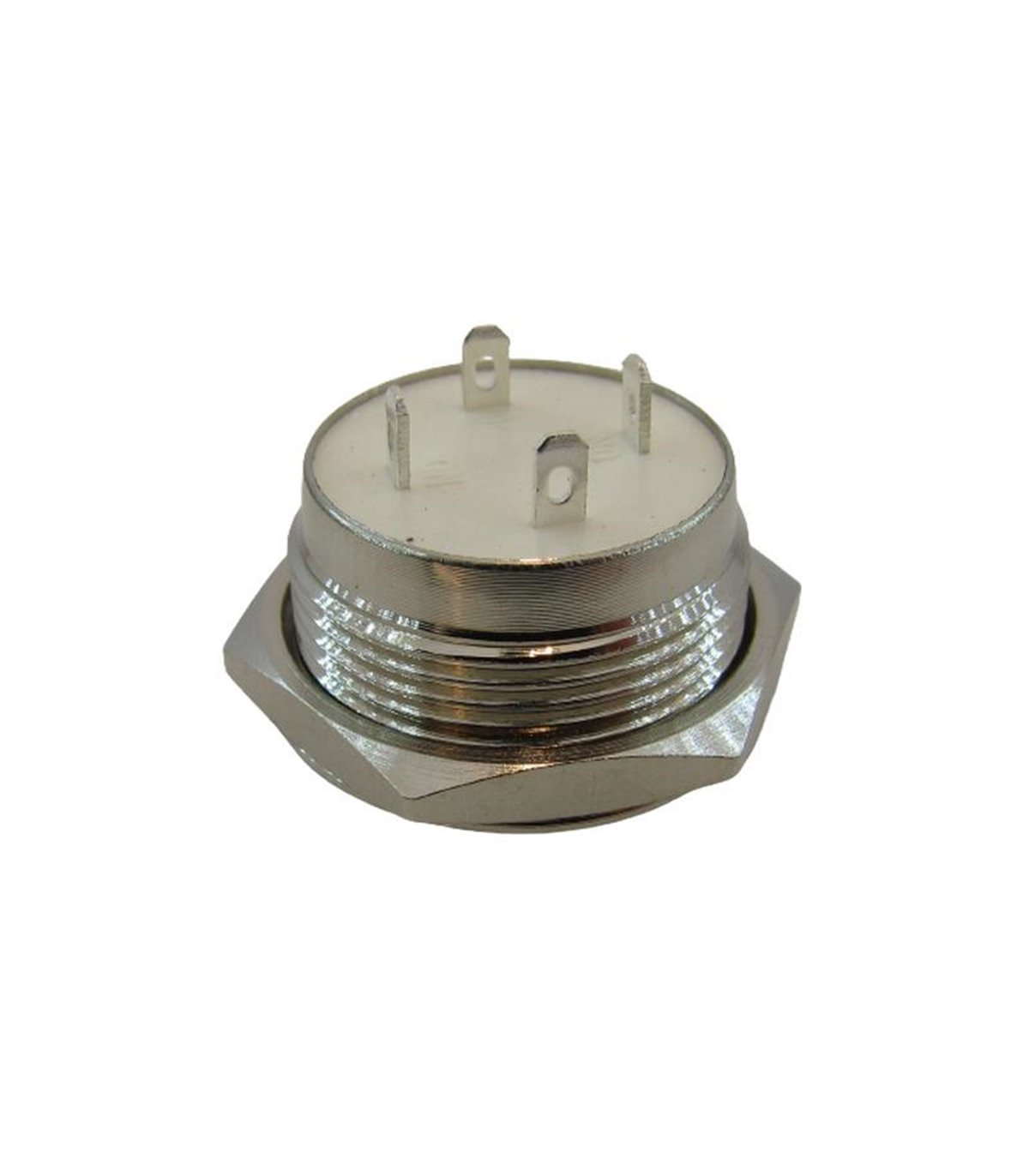

• Контакты: один переключающий контакт 2pin (обозначение на корпусе: ON-ON) + 2 pin подсветки (обозначение на корпусе: +,-)
• Максимальная нагрузка контакта: 3A/250VAC
• Класс защиты: IP67
• Материал корпуса: латунь
• Выводы: под пайку или колодку для кнопки 19мм
