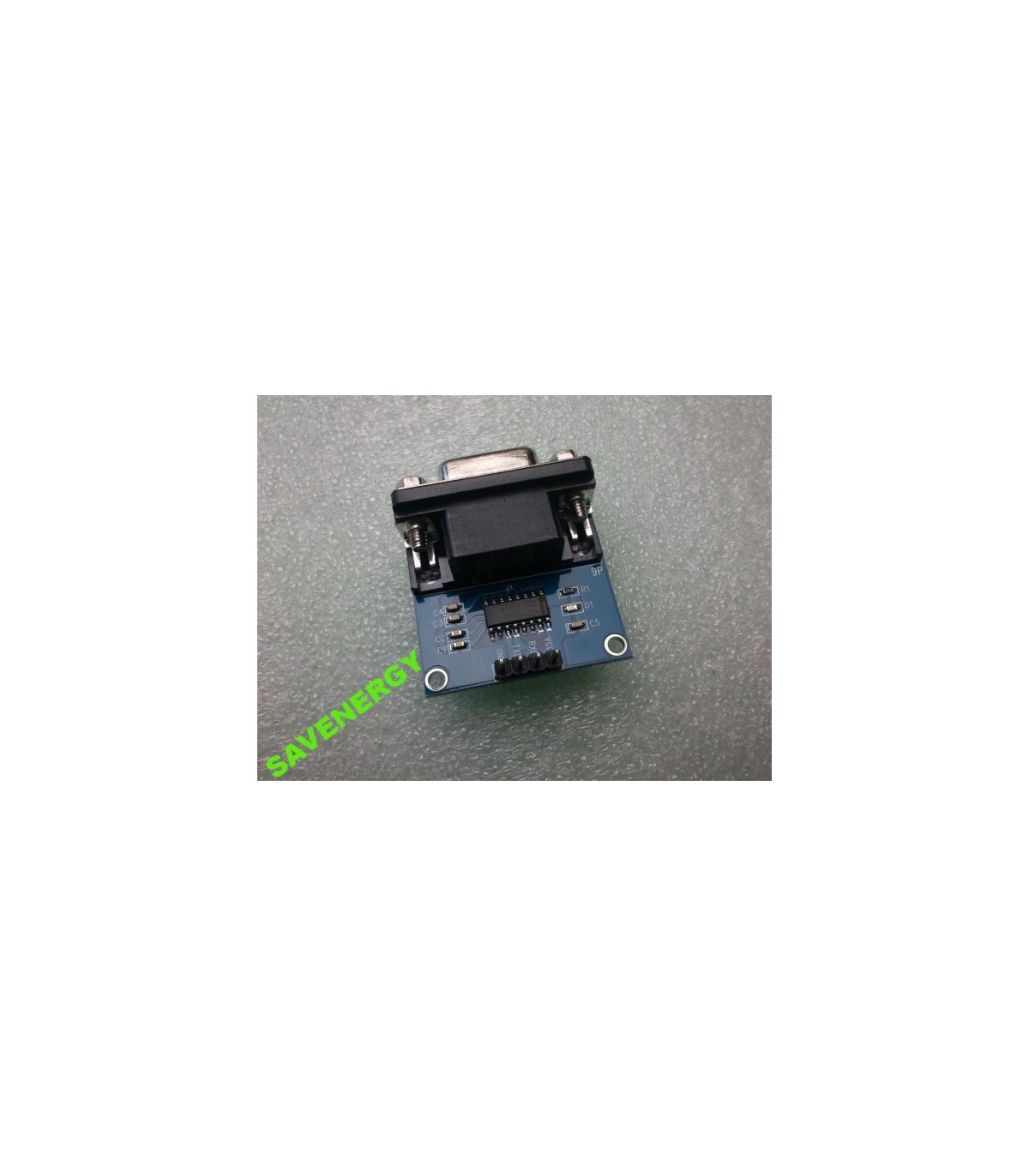

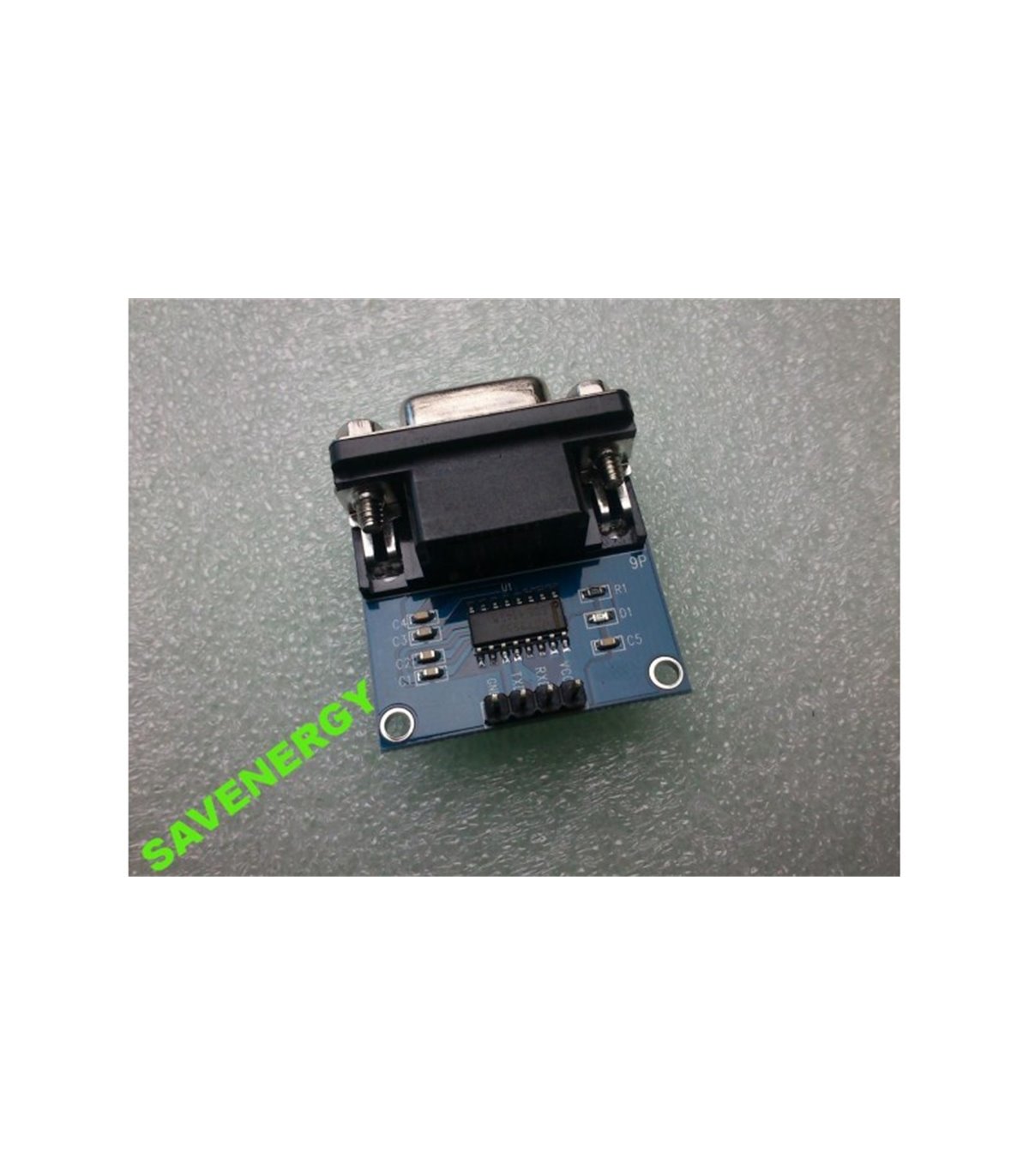

Конвертер плата модуль RS232 TTL MAX232 Arduino (10604)

Конвертер RS232 – TTL используется для программирования микросхем и микроконтроллеров, поддерживающих уровни сигналов TTL (0 – 5В). Практическое применение - прошивка различных устройств на микроконтроллерах. Для использования RS232 – TTL конвертера нужно подключить его к COM порту компьютера. Потом на компьютер нужно записать специальные программы для работы с конвертером и подключаемым к нему устройством. Потом подключить к выводам конвертера устройство, которое нужно программировать, и начинать работу. Управление конвертером осуществляется через COM порт компьютера с помощью специальных программ.

RS232 – TTL конвертер имеет два интерфейса для подключения к компьютеру и для подключения программируемых устройств: для подключения устройства к компьютеру используется стандартный RS232 интерфейс. для подключения программируемых устройств используется 4-х контактный штыревой интерфейс. Обозначение контактов: VCC – питание устройств, которые работают с уровнями сигналов TTL (3,3–5В). RX – прием данных. TX – передача данных. GND – общий контакт. Питание конвертера осуществляется от COM порта компьютера напряжением в 9 – 13В.

Технические характеристики

• конвертер сигналов RS232 в сигналы TTL собран на микросхеме: MAX3232 поддерживается операционными системами: Win7/Vista/XP/2000/ME/98
• напряжение питания: 9 – 13В (от COM порта компьютера)
• интерфейс подключения к компьютеру: RS232
• рабочая температура: -40°C – +85°C
• габариты модуля: 31,0 х 31,7 х 16,0 мм
• длина кабеля: 0,2 м

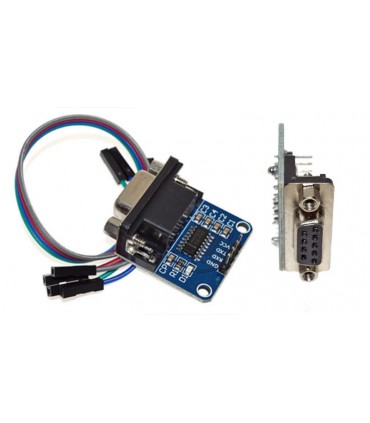

* в комплекте конвертер RS232 – TTL и 4-х жильный кабель типа «мама – мама»
