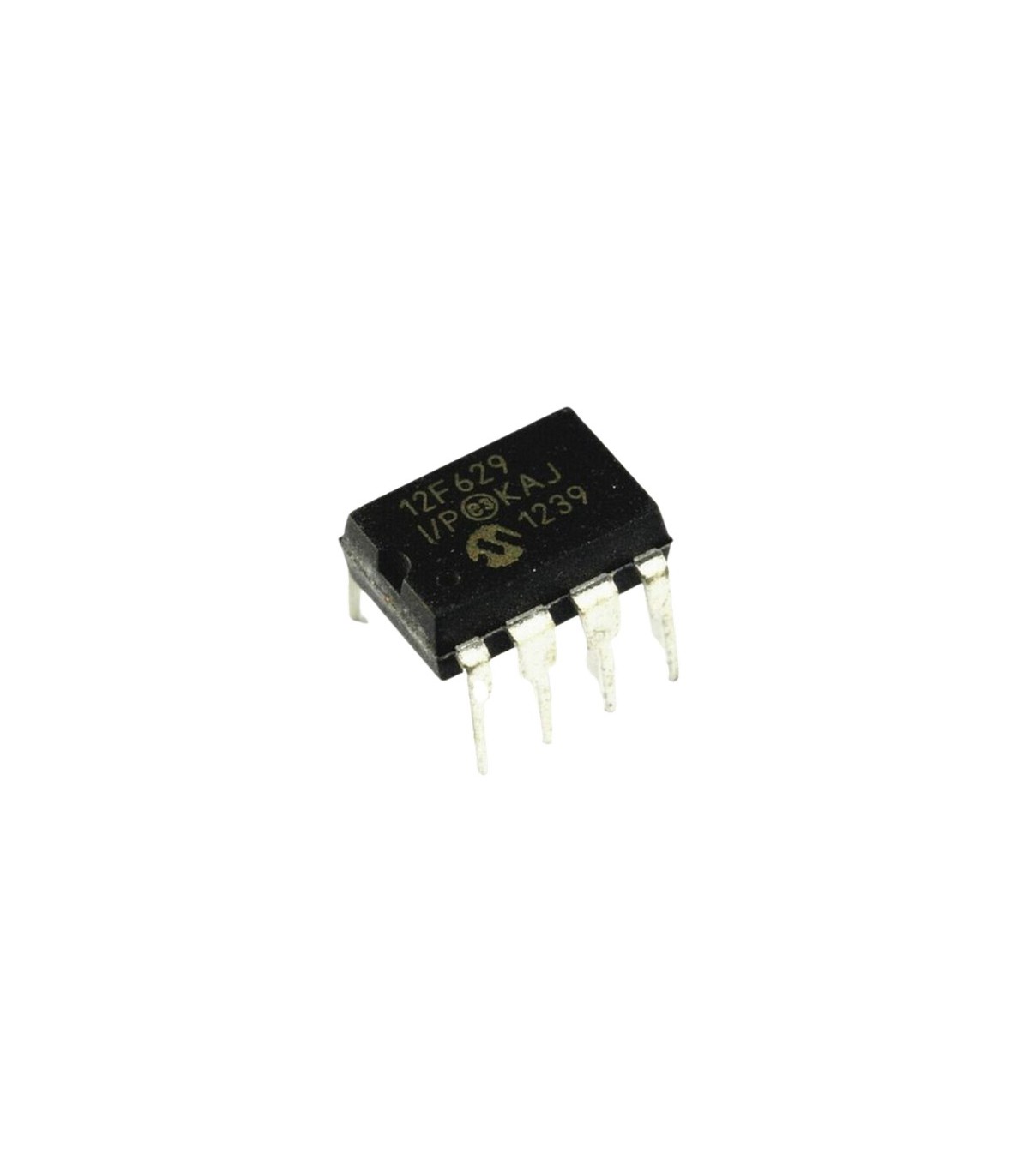

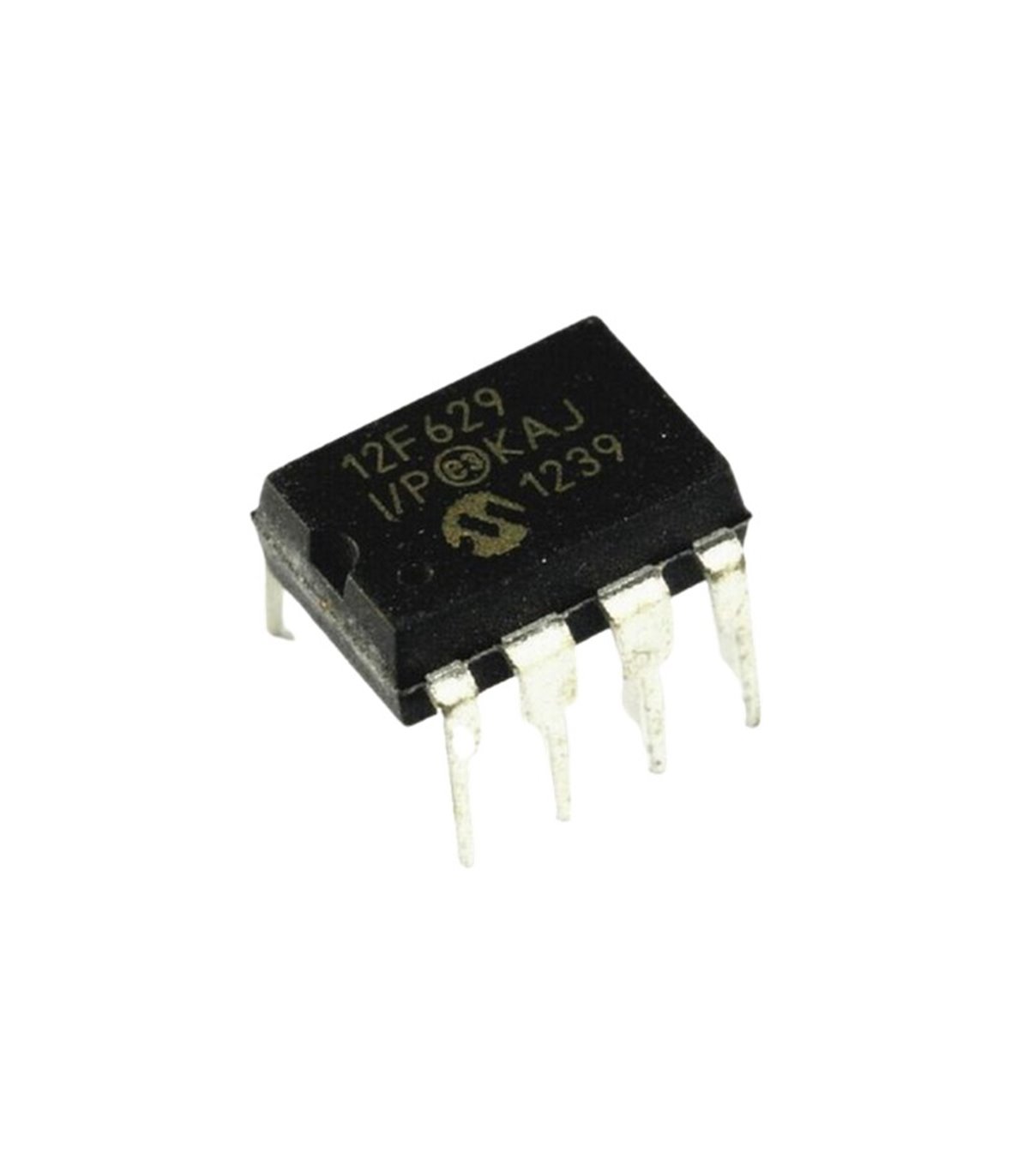

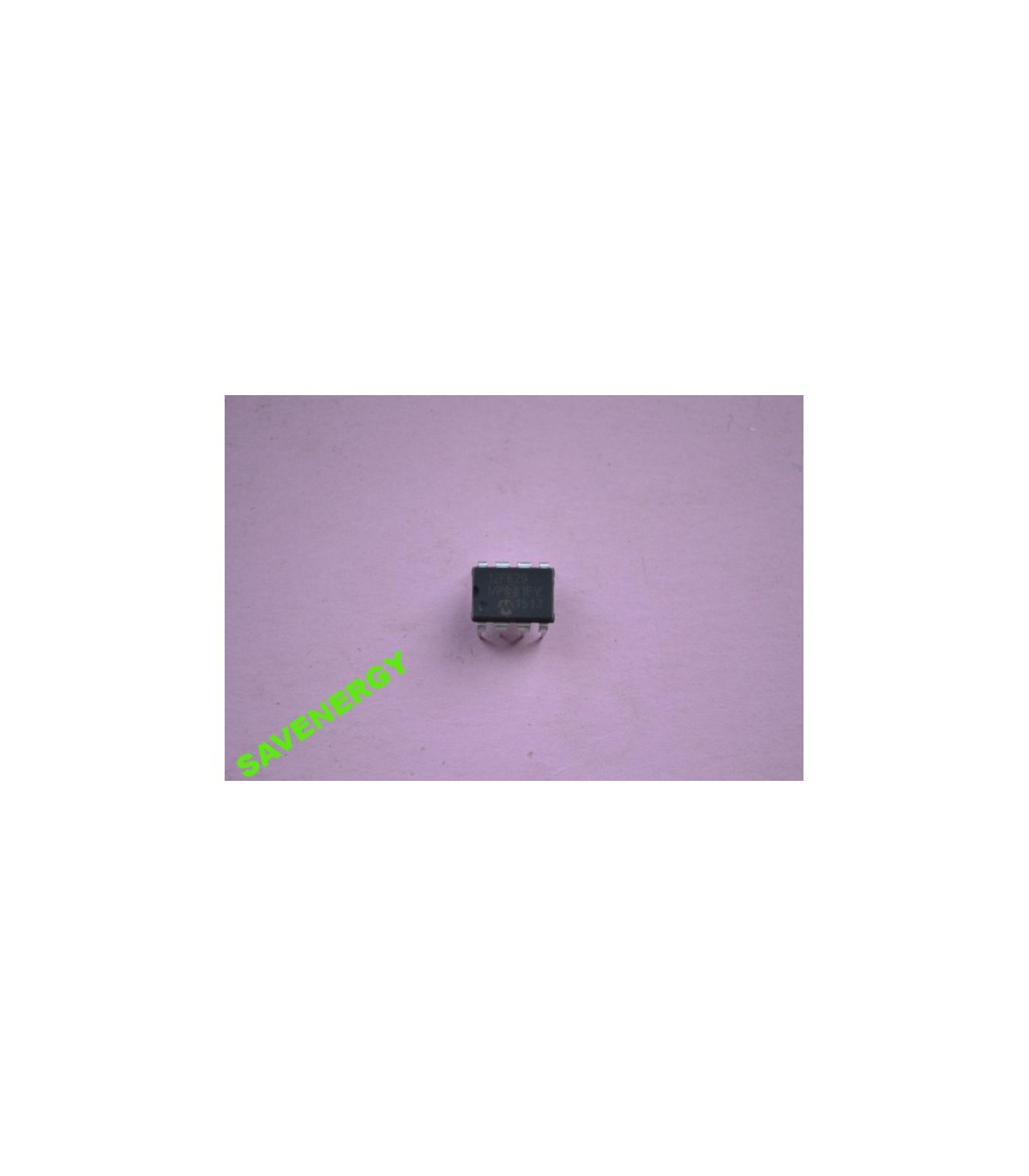

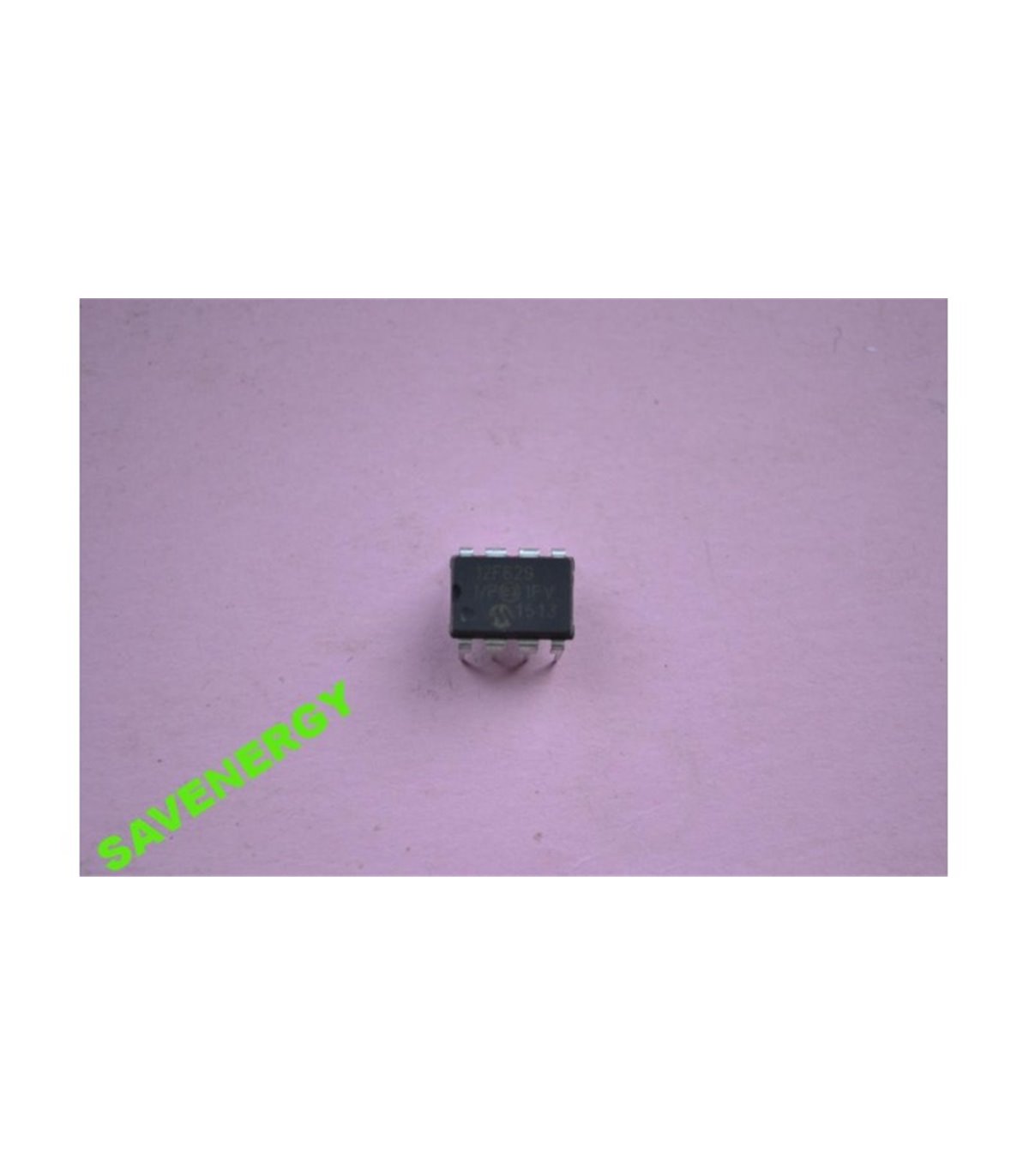

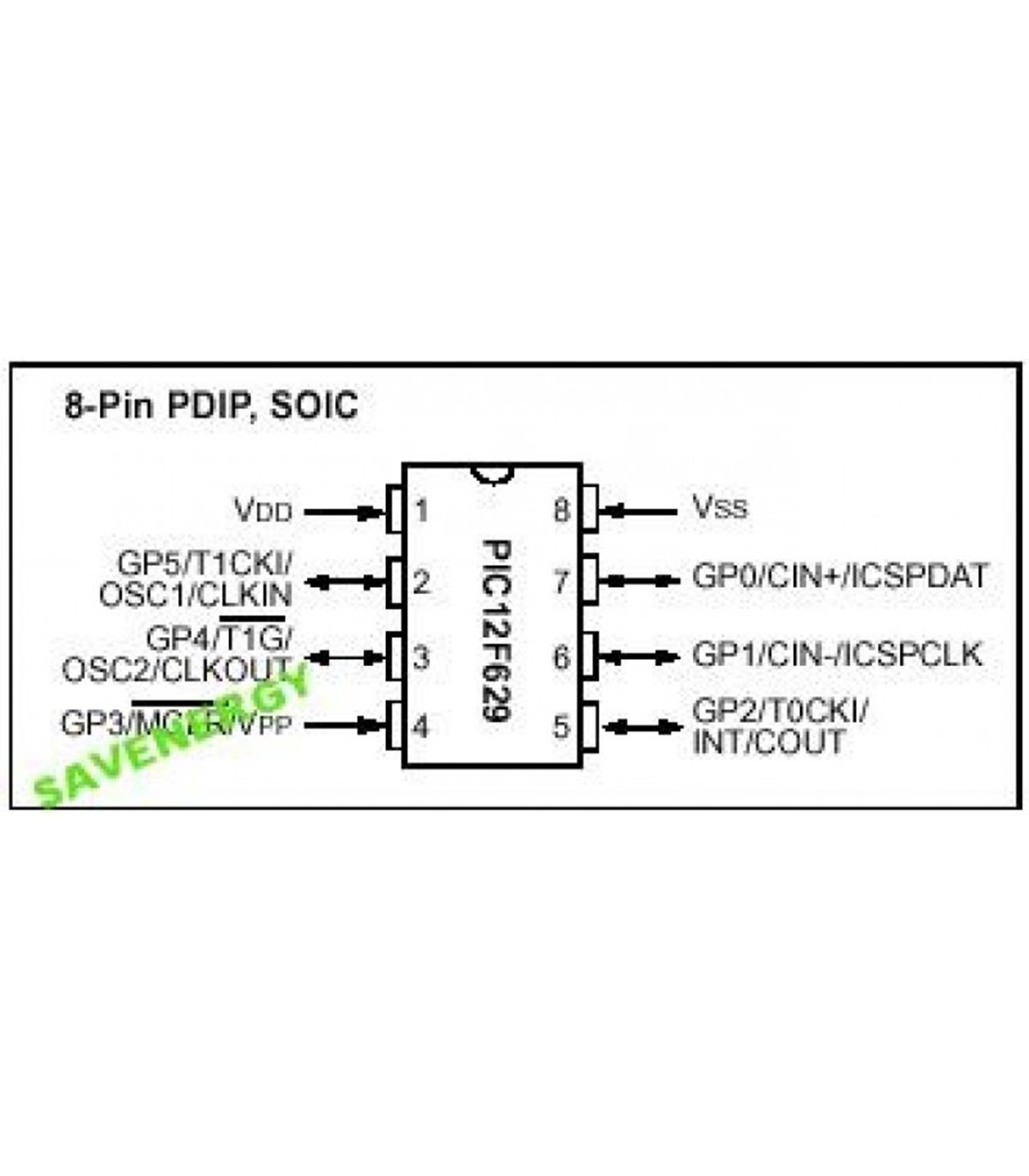

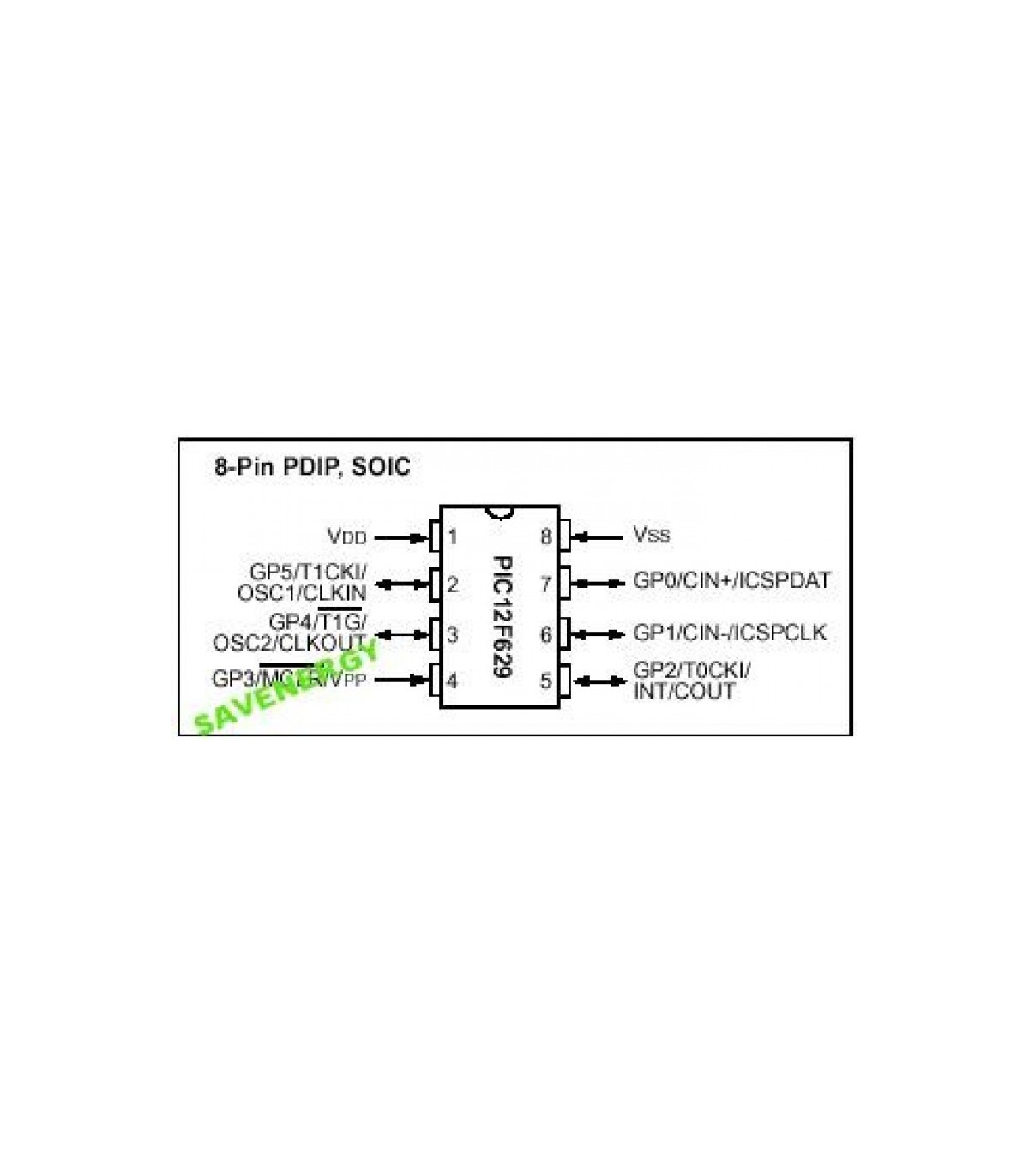

Микроконтроллер Microchip Pic12F629-I/P (10019)

8 битный контроллер фирмы Microchip Pic12F629-I/P. Отличительной особенностью PIC-контроллеров является хорошая преемственность различных семейств. Это и программная совместимость (единая бесплатная среда разработки MPLAB IDE), и совместимость по выводам, по периферии, по напряжениям питания, по средствам разработки, по библиотекам и стекам наиболее популярных коммуникационных протоколов. Номенклатура насчитывает более 500 различных контроллеров со всевозможными вариациями периферии, памяти, количеством выводов, производительностью, диапазонами питания и температуры и т. д

Высокопроизводительный RISC-процессор

Всего 35 простых для изучения инструкции Все инструкции исполняются за один такт (200 нс), кроме инструкций перехода, выполняемых за два такта минимальная длительность такта 200 нс

Тактовая частота:

DC - 20МГц, внутренний генератор/внешний тактовый сигнал DC - 200нс цикл инструкции

Память

1024 x 14 слов FLASH памяти программ 64 x 8 байт памяти данных (ОЗУ) 128 x 8 байт EEPROM памяти данных 16 регистров специального назначения Поддержка прерываний 8-уровневый аппаратный стек Прямой, косвенный и относительный режимы адресации для данных и инструкций

Периферия

6 индивидуально настраиваемых портов ввода/вывода Сильноточные схемы портов ввода/вывода Модуль аналогового компаратора: один аналоговый компаратор, интегрированный программируемый источник опорного напряжения для компаратора, мультиплицируемые входы, возможность подключение выхода компаратора к выводу микроконтроллера Модуль АЦП (только для PIC12F675): разрядность 10 бит, 4 программируемых канала, вход источника опорного напряжения Timer0: 8-разрядный таймер/счетчик Timer1: 16-разрядный таймер/счетчик: вход внешнего тактового сигнала, OSC1 и OSC2 могут использоваться в качестве выводов LP генератора для Timer1 в INTOSC режиме тактового генератора 64 регистра общего назначения (ОЗУ)

Особенности микроконтроллера

Сброс при включении питания (POR) Таймер включения питания (PWRT) и таймер запуска генератора (OST) Сброс по снижению напряжения питания (BOR) Сторожевой таймер (WDT) с собственным встроенным RC-генератором для повышения надежности работы Мультиплицируемый вывод -MCLR Прерывания по изменению сигнала на входе Программируемая защита кода Режим экономии энергии (SLEEP) Выбор источника тактового сигнала: RC - внешний RC генератор. INTOSC - внутренний генератор 4МГц. EC - внешний тактовый сигнал. XT - стандартный резонатор. HS - высокочастотный резонатор. LP - низкочастотный резонатор. Программирование на плате через последовательный порт (ICSPT) (с использованием двух выводов) Отладка на плате через последовательный порт (ICD) (с использованием двух выводов)

Технология КМОП

Экономичная, высокоскоростная технология КМОП Полностью статическая архитектура Широкий рабочий диапазон напряжений питания PIC12F629/675 - от 2,0В до 5,5В Коммерческий и промышленный температурный диапазоны Низкое энергопотребление: 1.0мА @ 5.5В, 4МГц, 20 мкА (типовое) @ 2.0В, 32кГц, 1.0мкА в SLEEP режиме @ 2.0В
