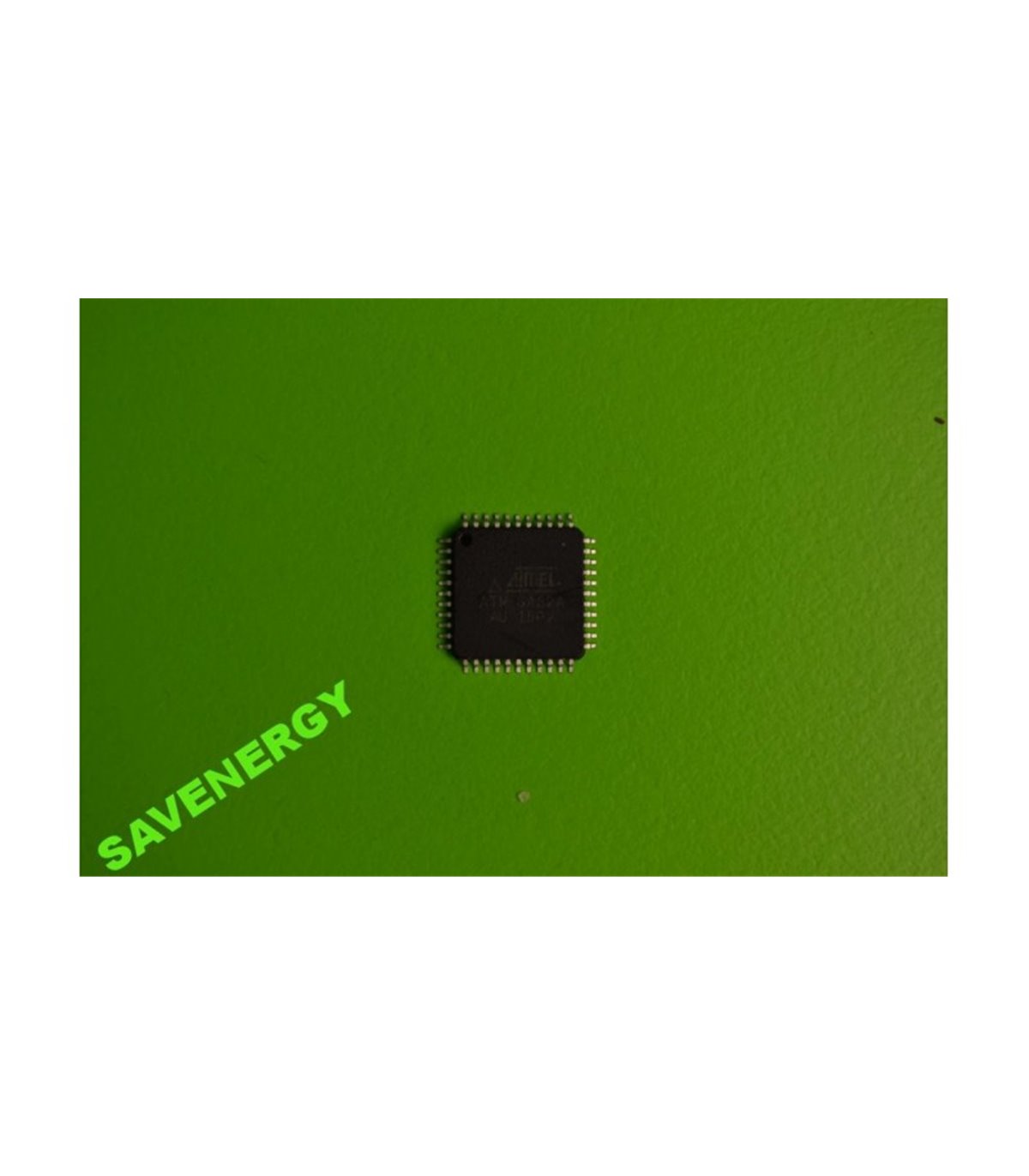

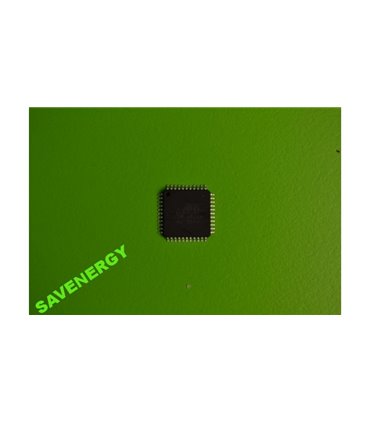

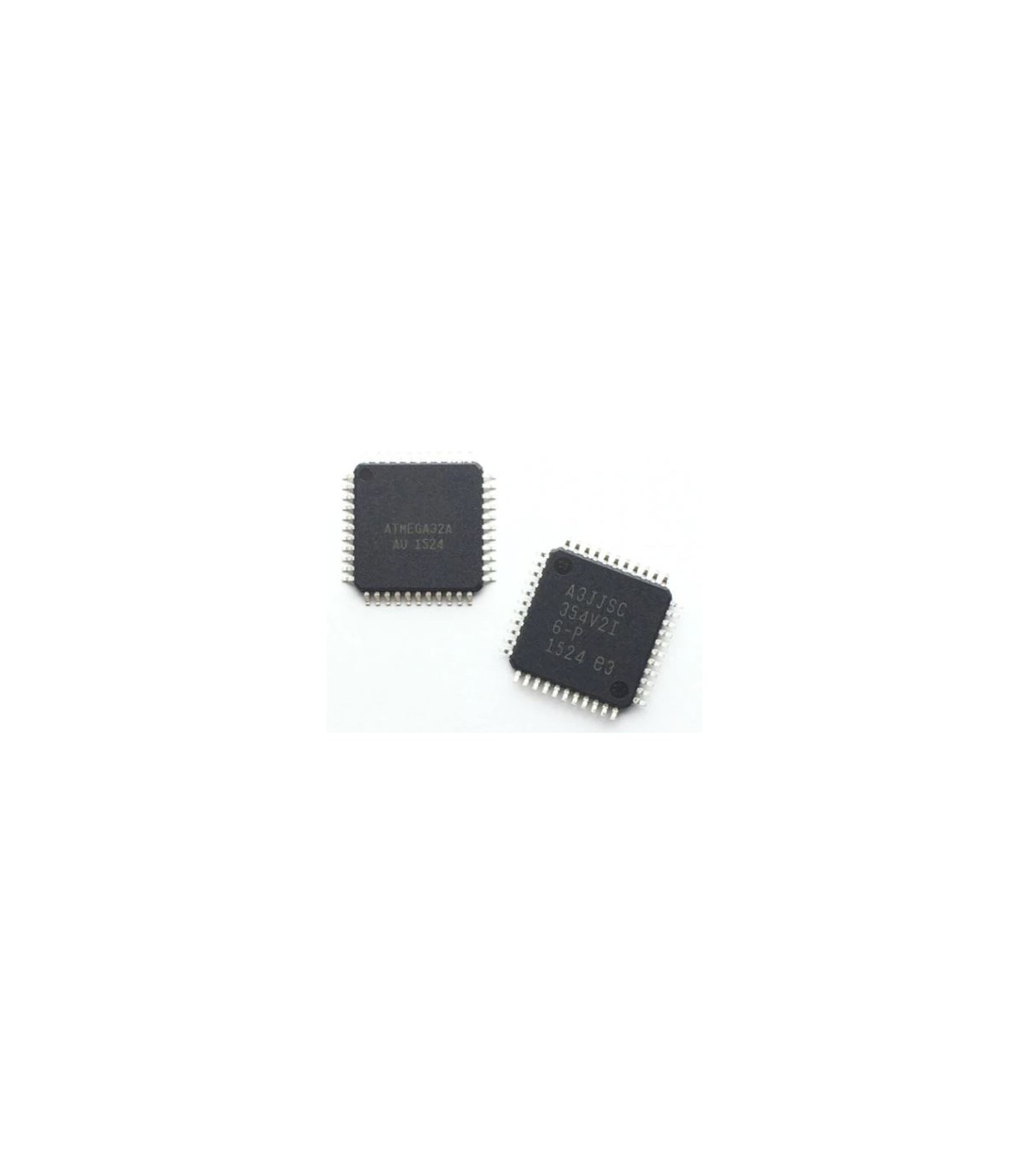

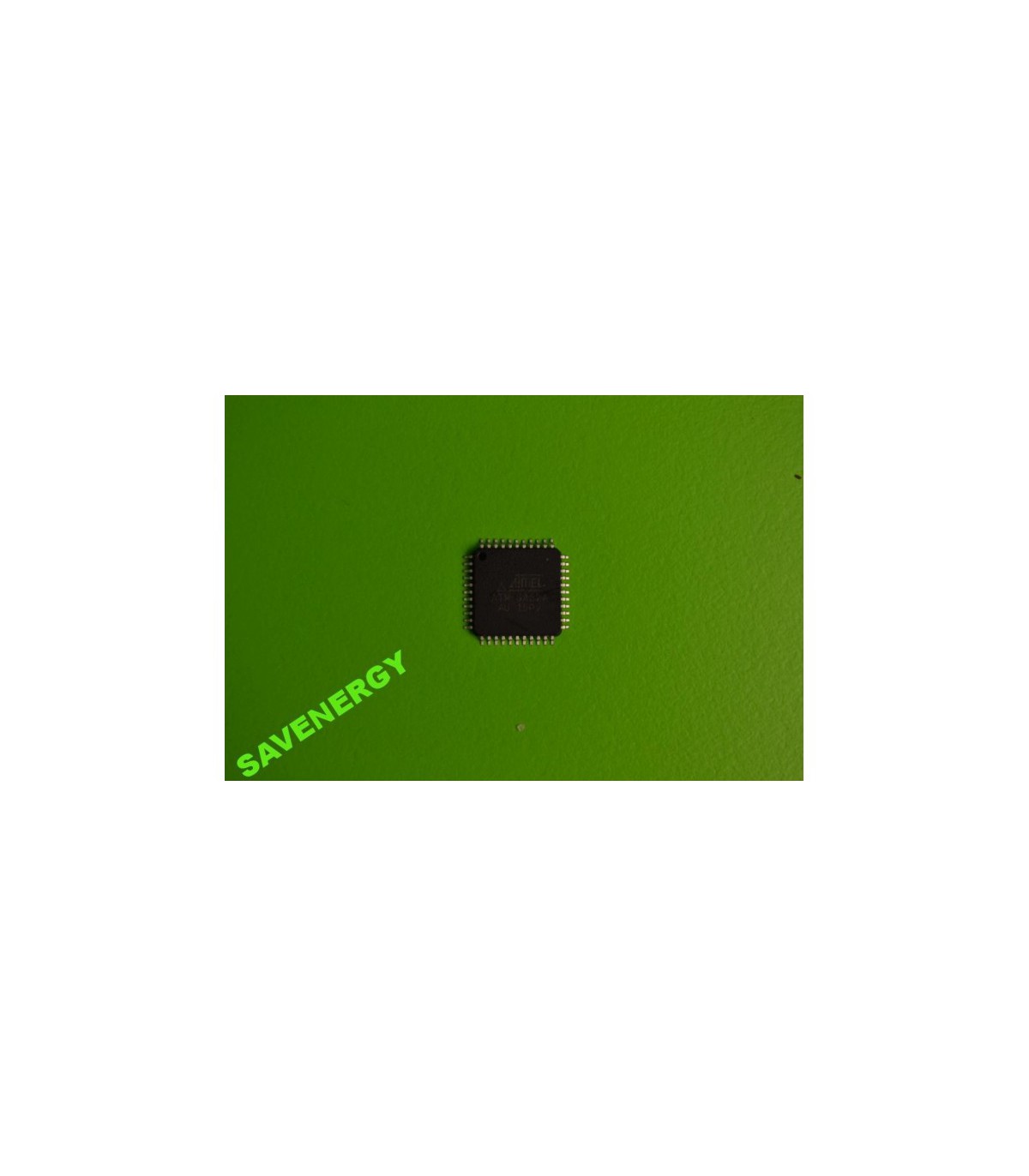

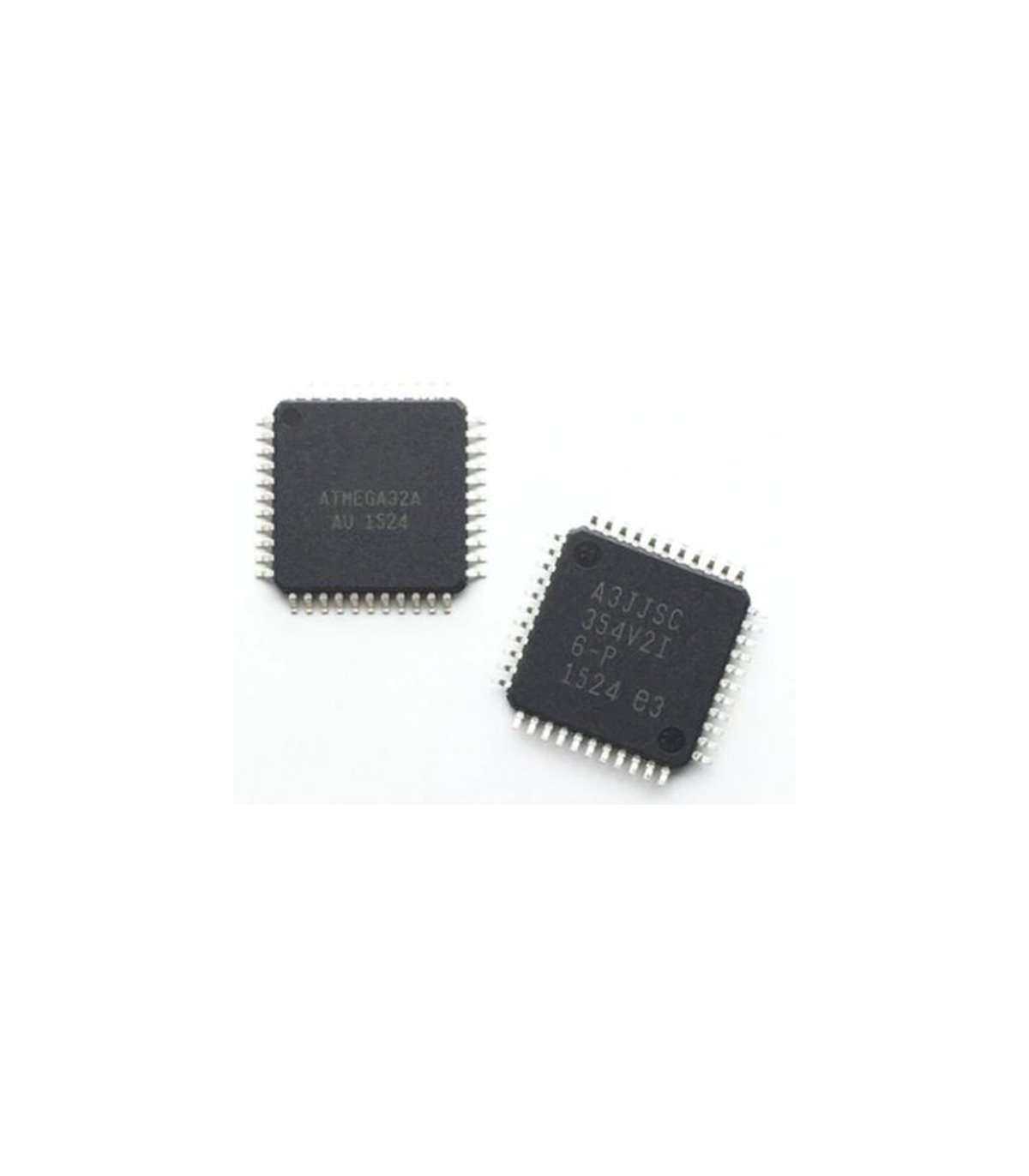

Микроконтроллер Atmega32A-AU TQFP44 AVR (10244)

Микроконтроллер: AVR 8-bit, Flash: 32K, RAM: 2K, EEPROM: 1K, UART: 1, АЦП: 8 x 10bit, ШИМ: 4 x bit. Замена ATmega32L-8AU, ATmega32-16AU

Atmega32/L является КМОП 8- битным микроконтроллером построенным на расширенной AVR RISC архитектуре. Используя команды исполняемые за один машинный такт, контроллер достигает производительности в 1 MIPS на рабочей частоте 1 МГц, что позволяет разработчику эффективно оптимизировать потребление энергии за счёт выбора оптимальной производительности.

ATmega32/L содержит 32Кбайт внутрисистеммно программируемой FLASH памяти программ, допускающей чтение во время записи, 1024 байт EEPROM, 2К байт SRAM , 32 рабочих регистра, JTAG интерфейс сканирования внутренних регистров, встроенную систему отладки и программирования, три гибких таймера- счётчика с модулем сравнения, внутренние и внешние прерывания, последовательный программируемый интерфейс USART, байт-ориентированный двухпроводный последовательный интерфейс, 8-и канальный, 10-и битный АЦП с дифференциальным программируемым усилителем ( только для TQFP ), программируемый Watchdog таймер с внутренним генератором, порт SPI и шестью режимами сбережения энергии. В режиме Idle ЦПУ не функционирует в то время как функционируют USART, двухпроводный интерфейс, АЦП, SRAM, таймеры- счётчики, SPI порт и система прерываний. В Atmega32 существует специальный режим подавления шума АЦП, при этом в целом в спящем режиме функционирует только АЦП и асинхронный таймер для уменьшения цифровых шумов преобразования. В режиме Выкл. процессор сохраняет содержимое всех регистров, замораживает генератор тактовых сигналов, приостанавливает все другие функции кристалла до прихода внешнего прерывания или поступления внешней команды Reset. В режиме ожидания работает один тактовый генератор, при остановке остальных функцийй контроллера. Благодаря быстрому переходу в нормальный режим работы в том числе и по внешнему прерыванию Atmega32 успешно приспосабливается к внешним условиям работы и требует меньше энергии, чащще оказываясь в режиме Выкл. В расширенном режиме ожидания в рабочем состоянии находятся основной генератор и асинхронный генератор.

Технические характеристики

• Ядро: AVR
• F,МГц: от 0 до 16
• Память: Flash,КБайт: 32
• Память: RAM,КБайт: 2
• Память: EEPROM,КБайт: 1
• I/O (макс.),шт.: 32
• Таймеры: 8-бит,шт: 2
• Таймеры: 16-бит,шт: 1
• Таймеры: Каналов ШИМ,шт: 4
• Таймеры: RTC: Да
• Интерфейсы: UART,шт: 1
• Интерфейсы: SPI,шт: 1
• Интерфейсы: I2C,шт: 1
• Аналоговые входы: разрядов АЦП,бит: 10
• Аналоговые входы: каналов АЦП,шт: 8
• Аналоговые входы: быстродействие АЦП,kSPS: 15
• Аналоговые входы: аналоговый компаратор,шт: 2
• VCC,В: от 2.7 до 5.5
• ICC,мА: 7.5
• TA,°C: от -40 до 85
• Корпус: DIP-40 MLF (VQFN) 44 TQFP-44
