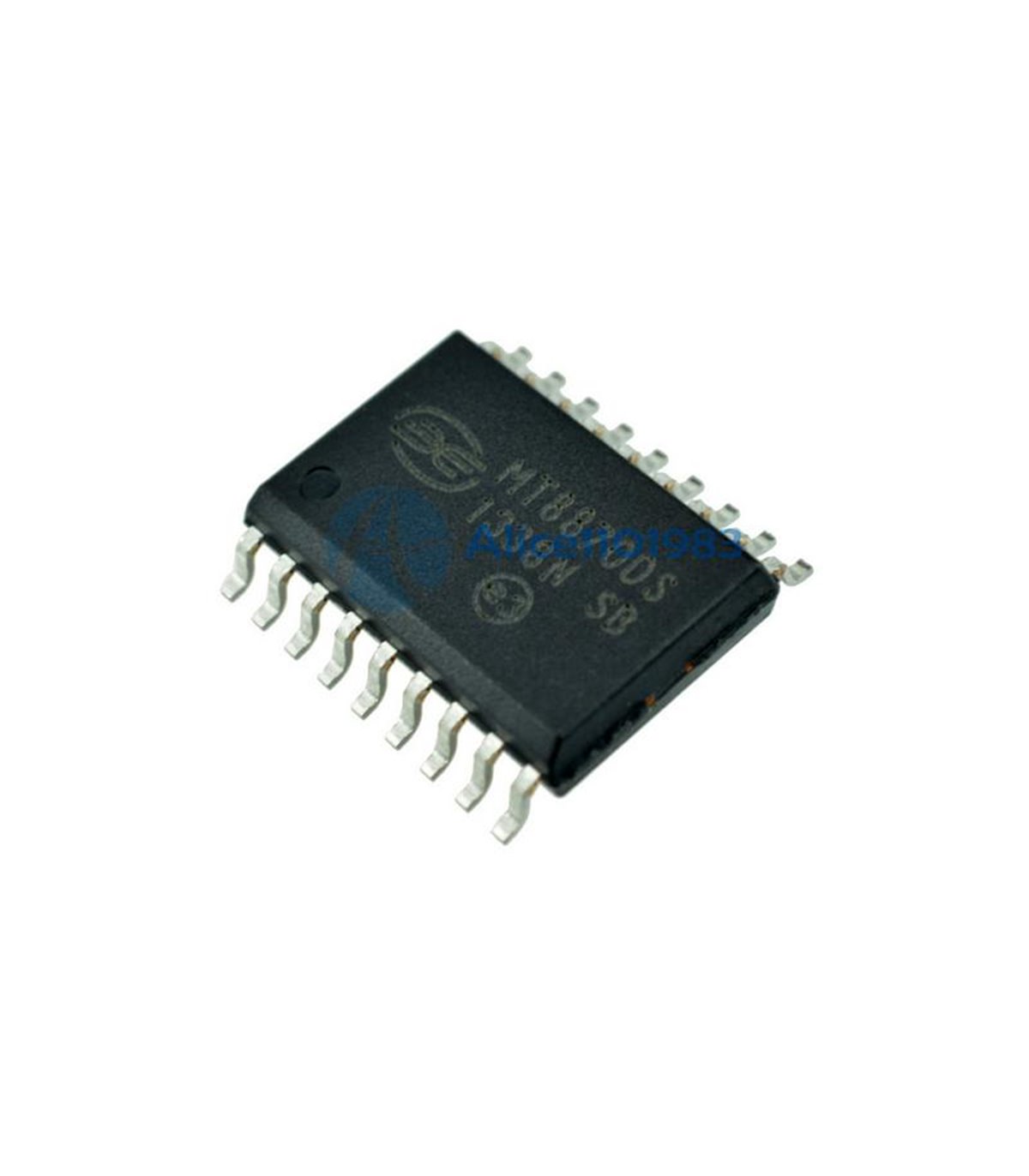

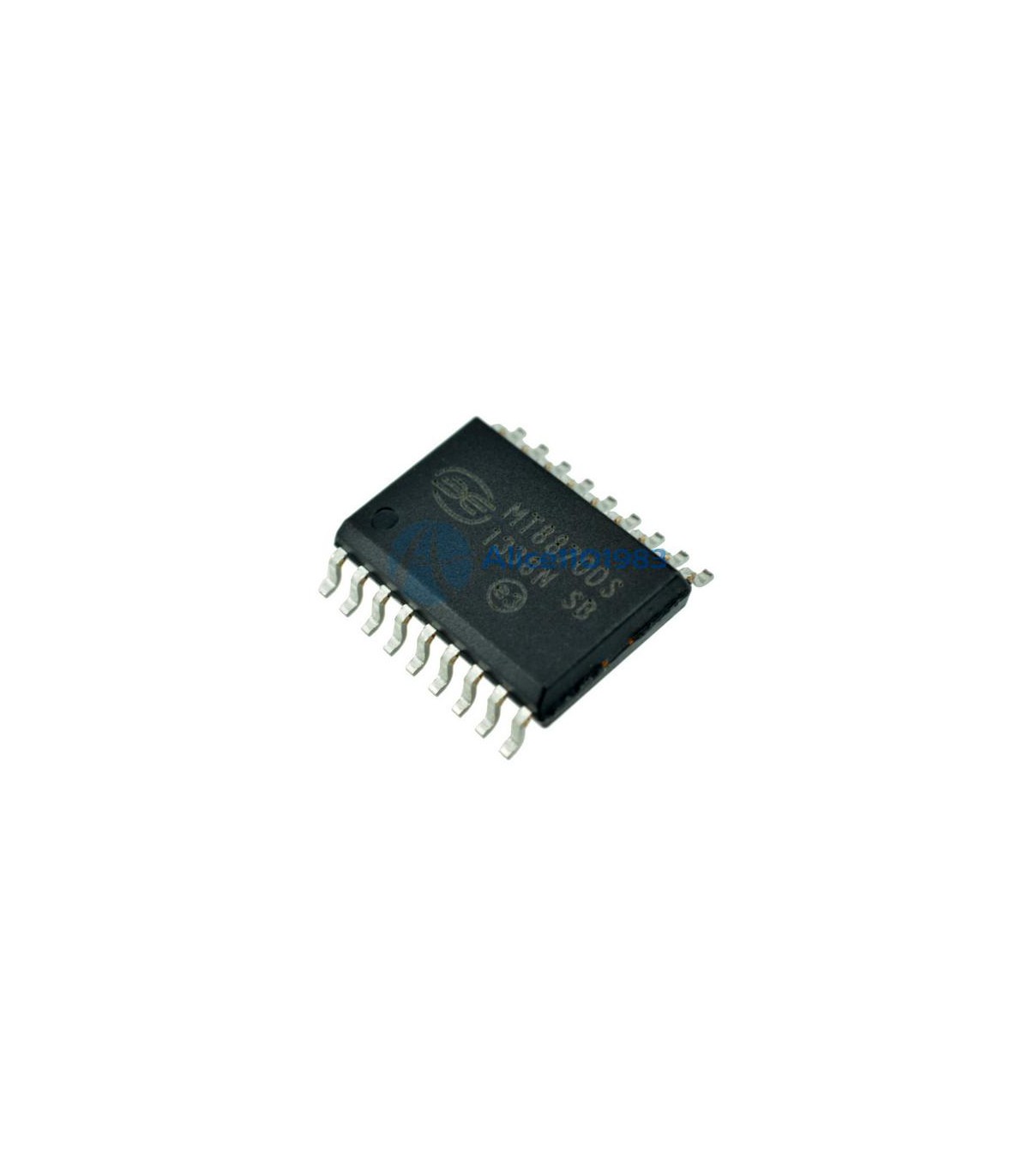

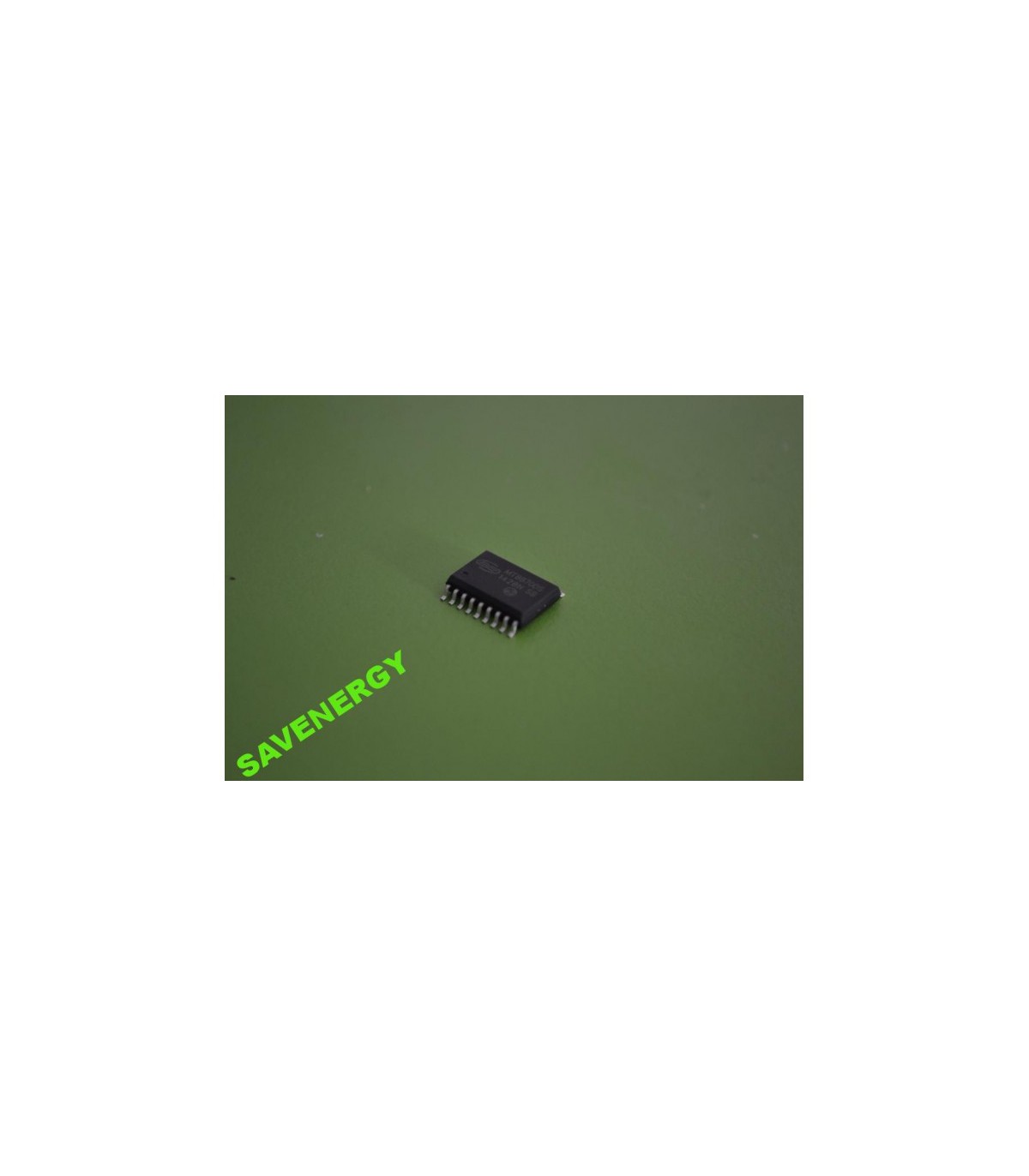

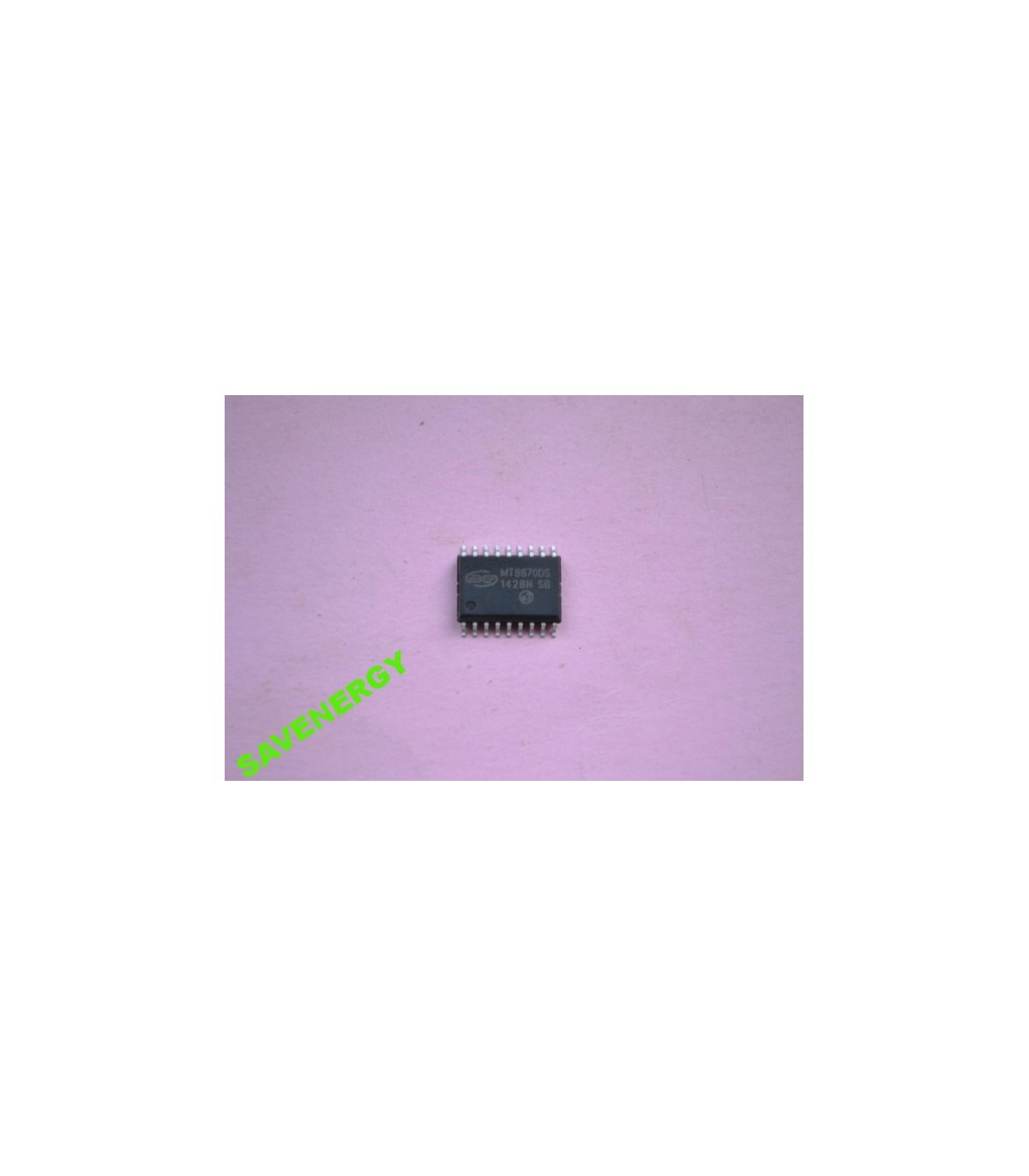

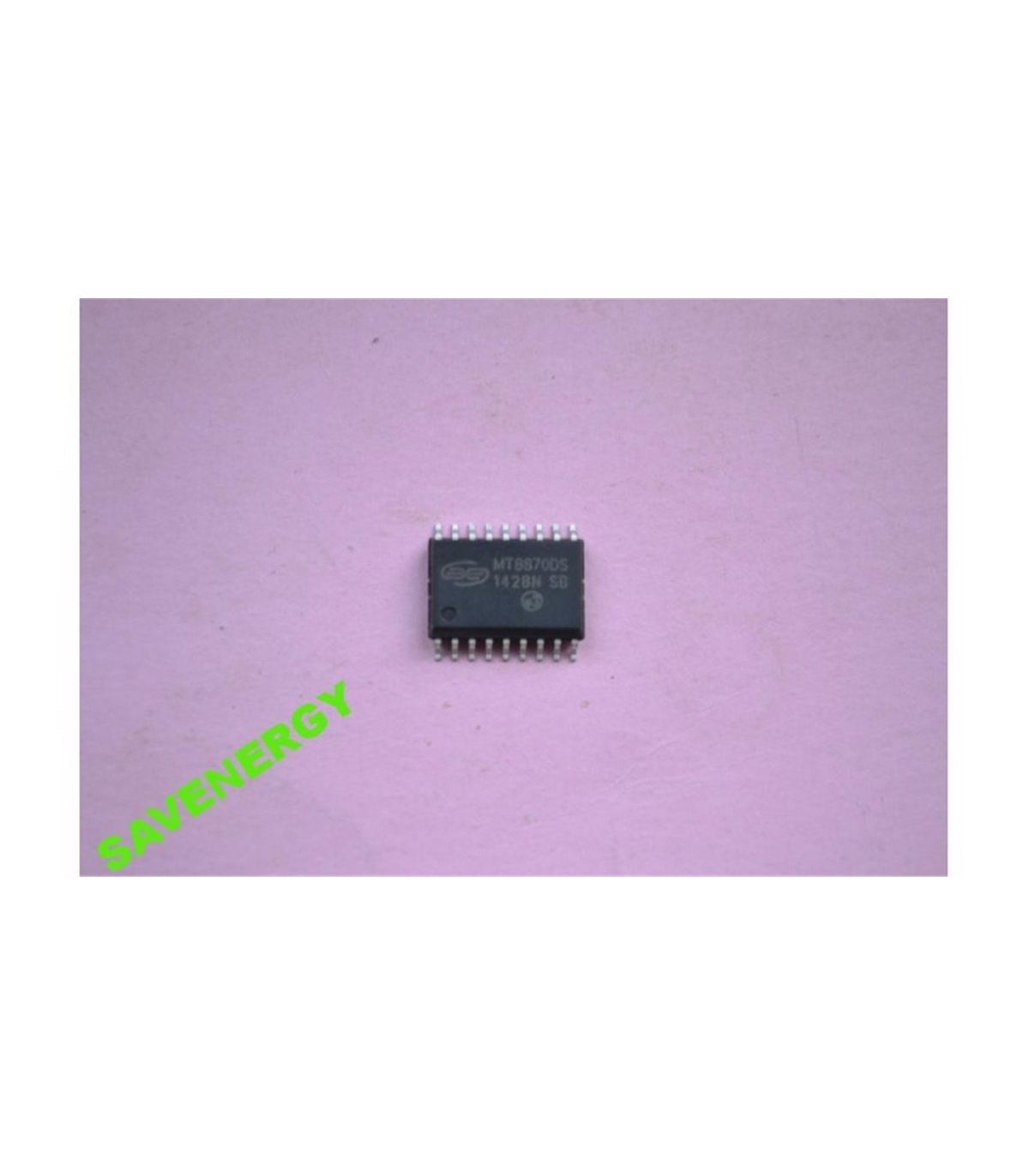

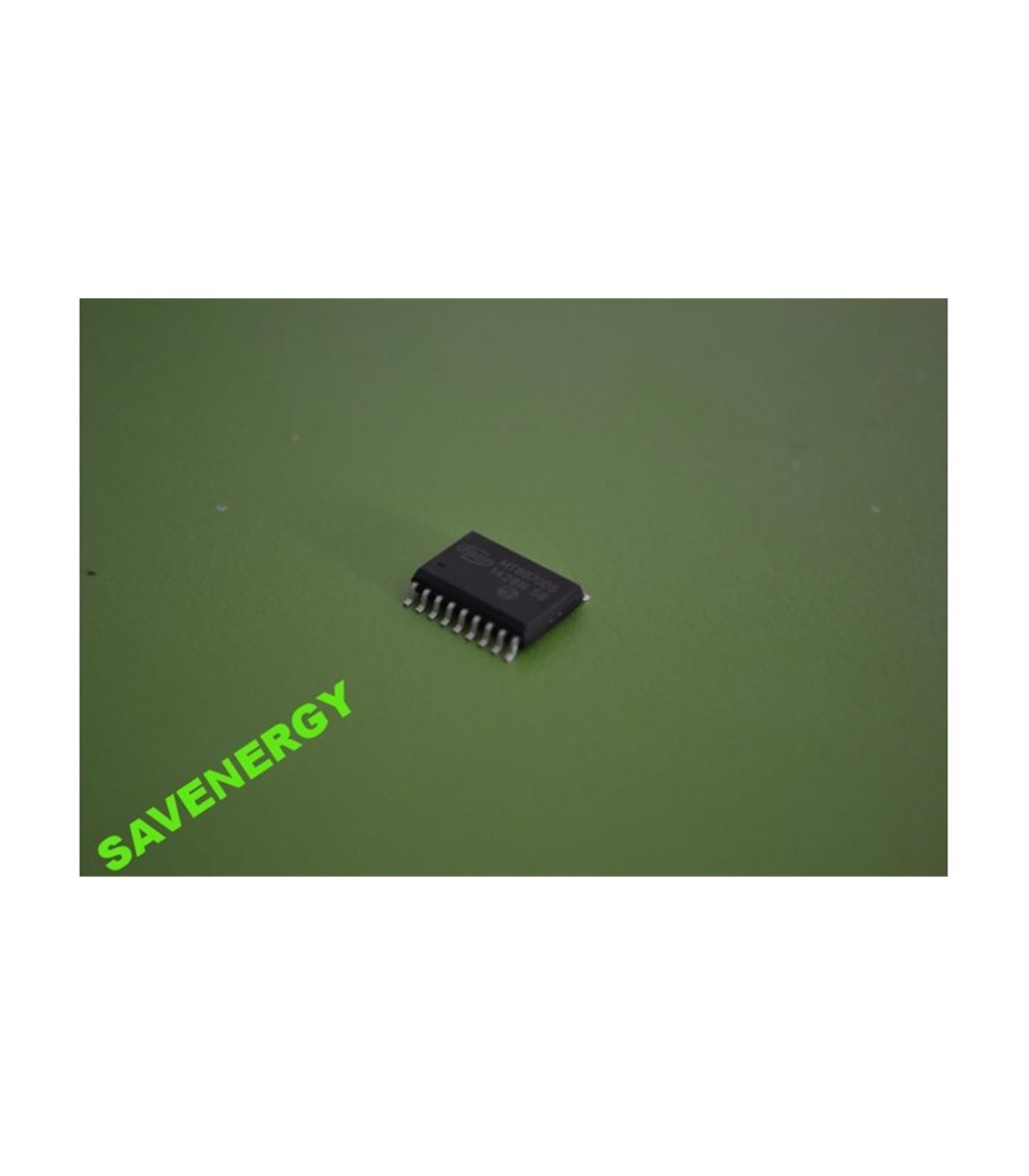

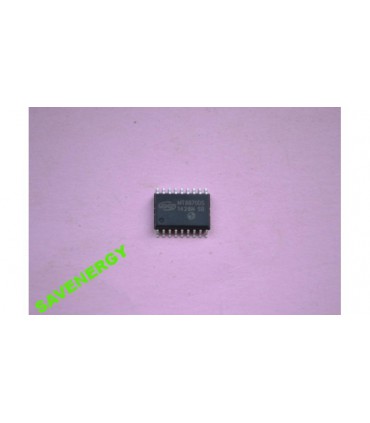

Микросхема DTMF декодер MT8870 sop (10002)

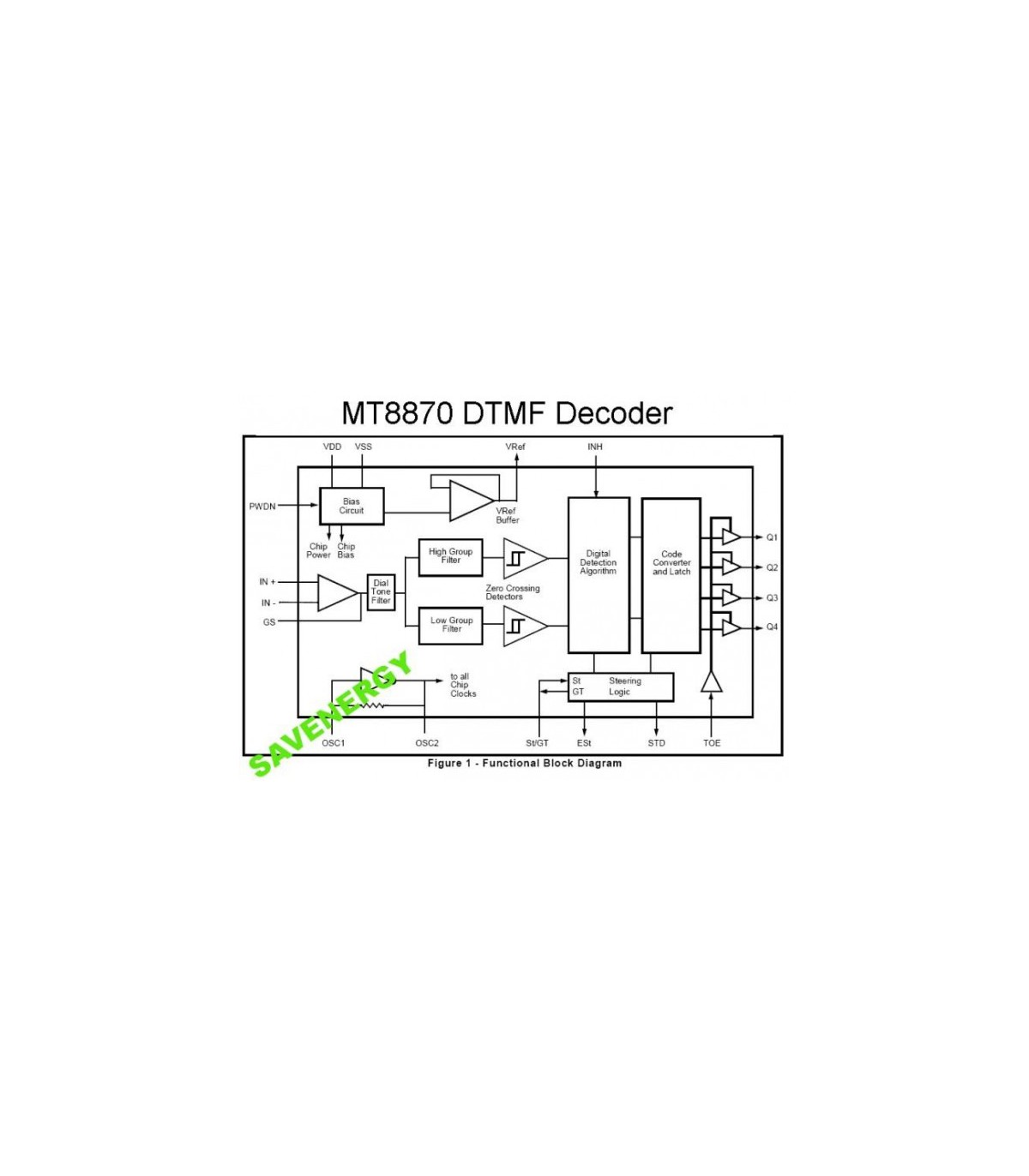

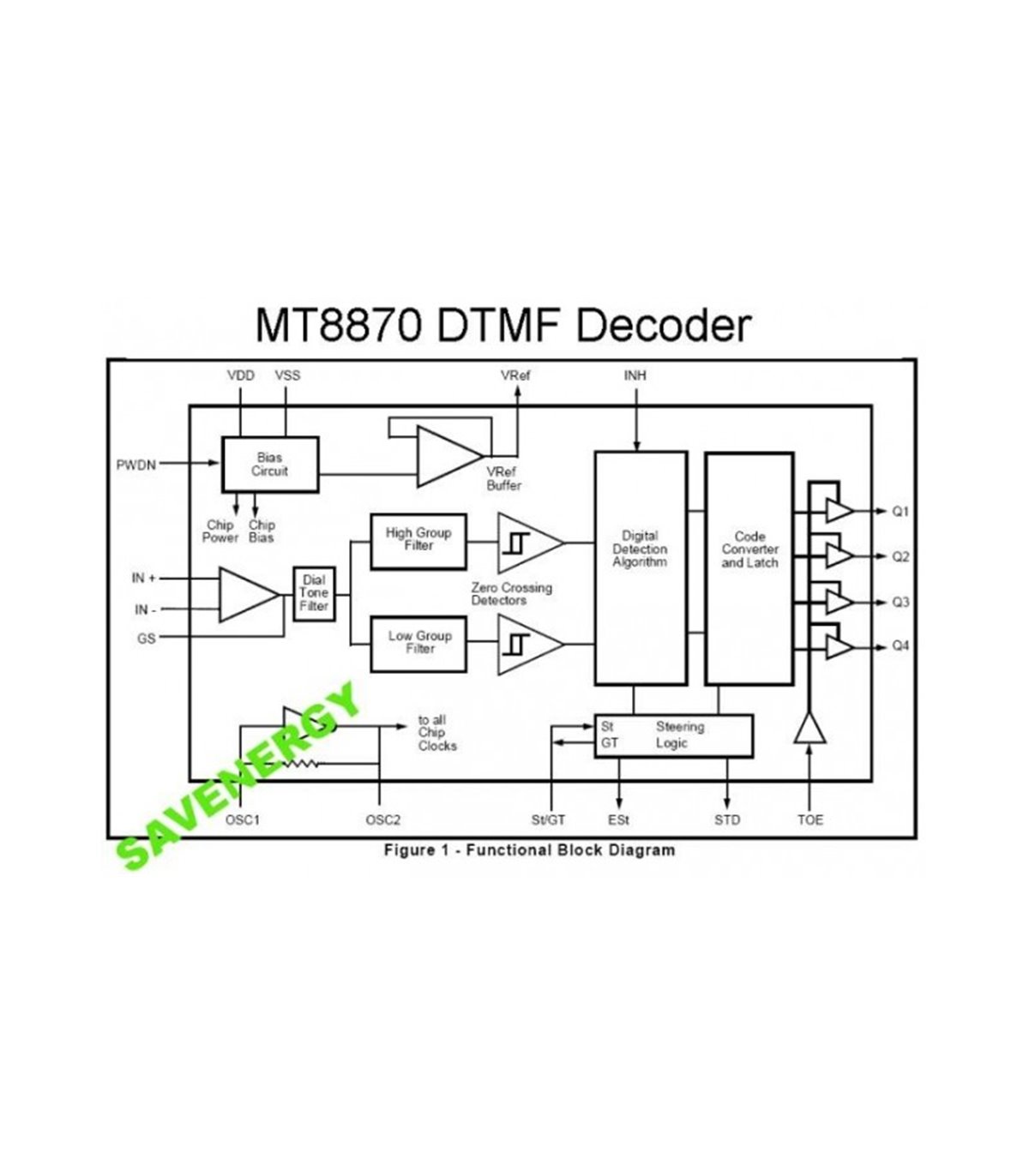

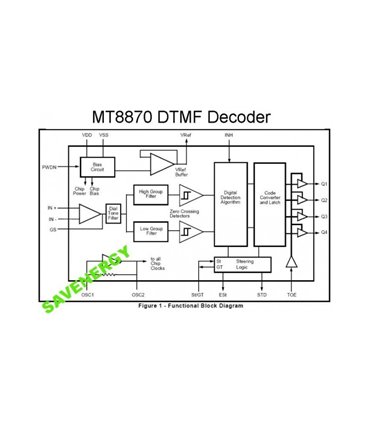

Исполнительное устройство для управления нагрузкой от телефона. Декодер DTMF необходим для распознавания сигналов набора номера в «тональном» режиме. Микросхема MT8870 фирмы «Mitel» обрабатывает поступающие сигналы, содержащие коды частотного набора, декодирует их и выводить детектированный код на вход портов контроллера.

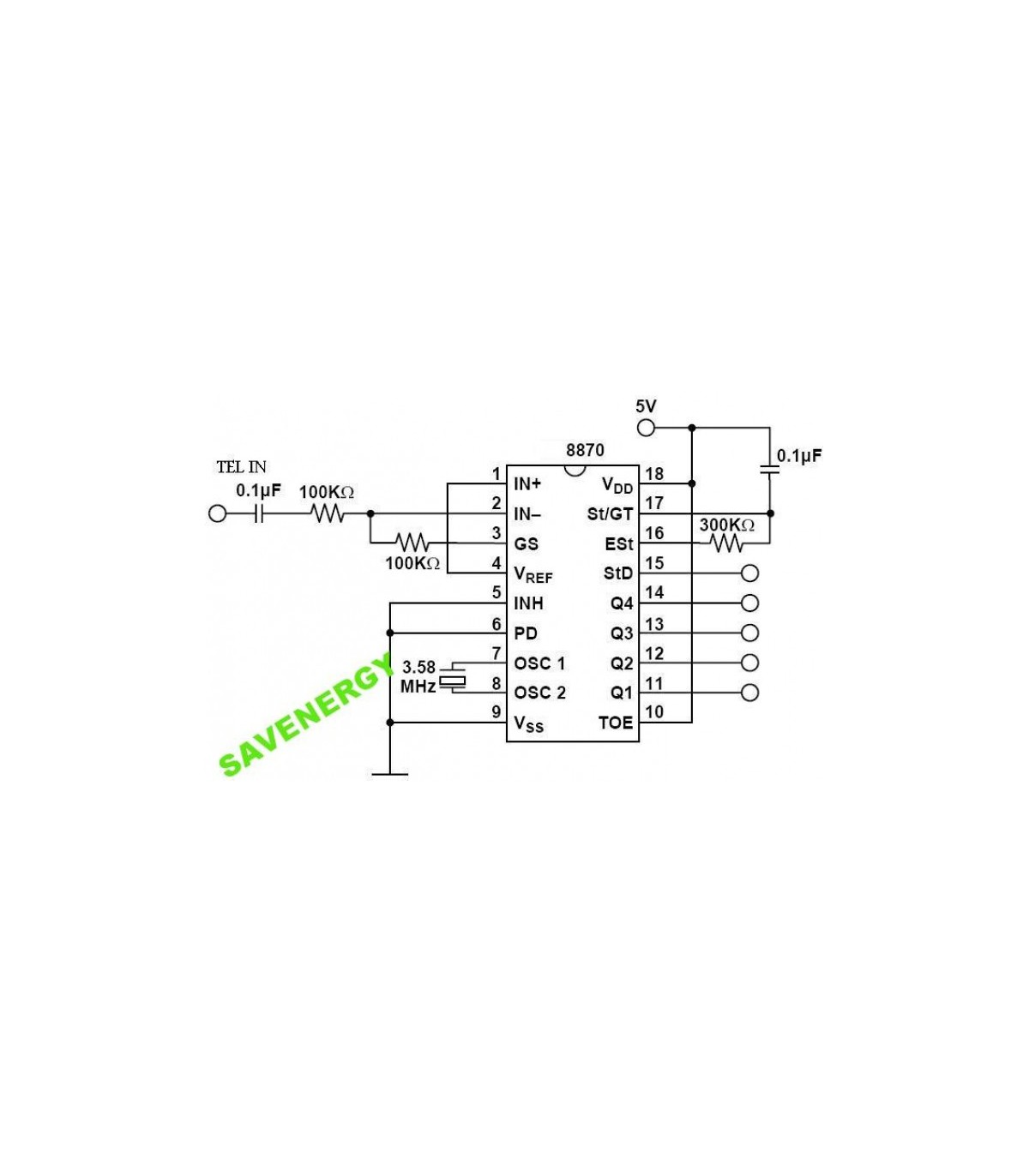

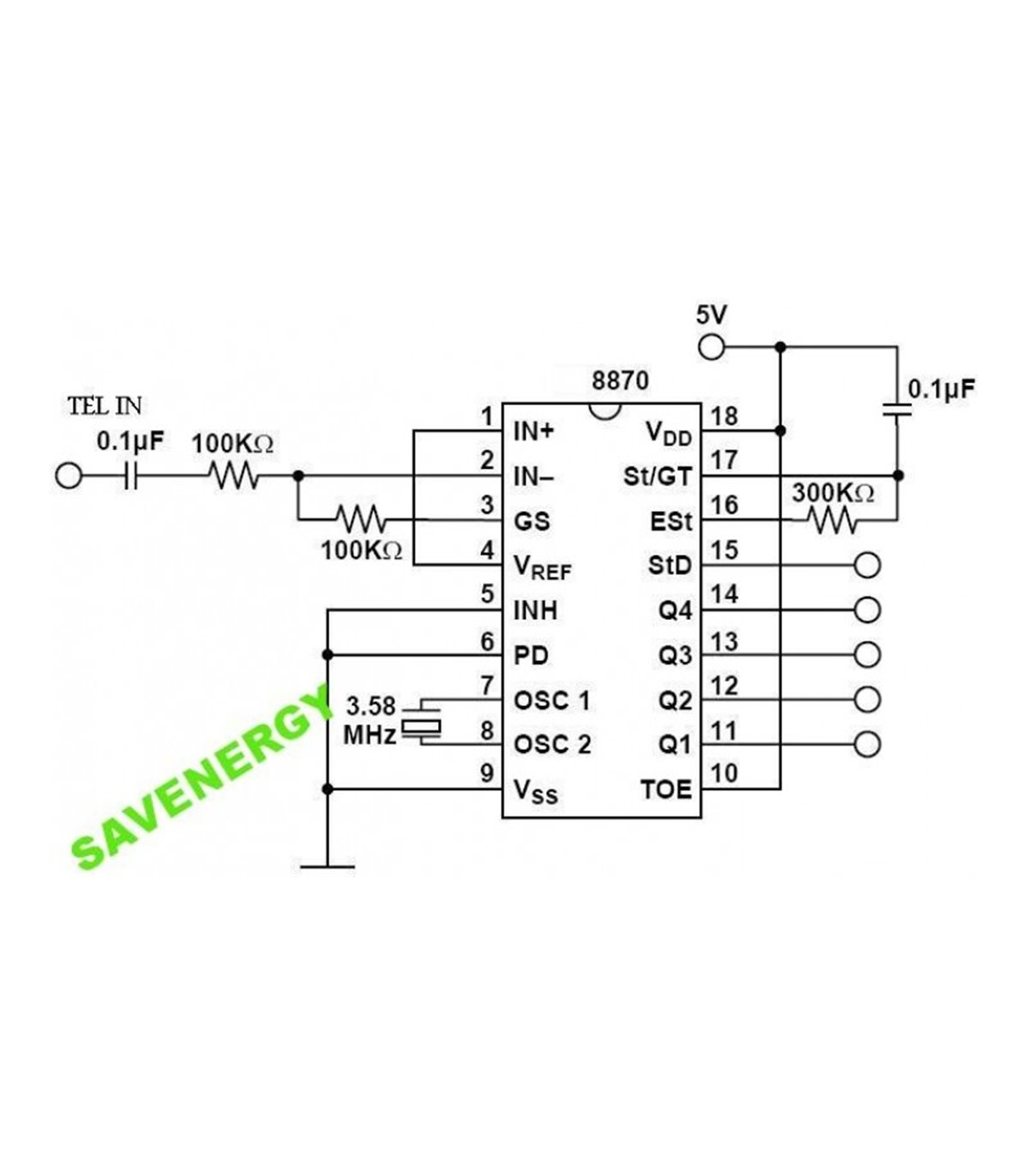

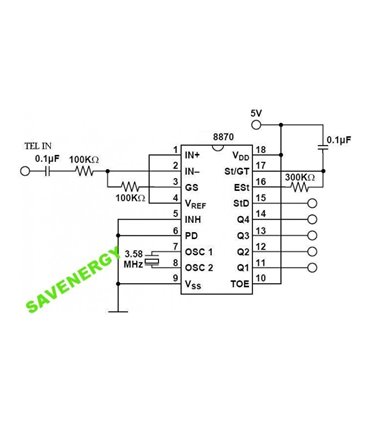

Назначение и номера выводов

• IN+ - Неинвертирующий вход усилителя
• IN-Инвертирующий вход усилителя
• GS - Выбор усиления внешним резистором
• Vref - Выход источника опорного напряжения
• INH - Вход разрешения детектирования кодов «A», «B», «C», «D». Активный уровень - высокий.
• PWDN - Вход разрешения перехода микросхемы в режим пониженного энергопотребления. Активный уровень - высокий.
• OSC1(XT1) - Вход тактового генератора.
• OSC2(XT1) - Выход тактового генератора. Кварцевый резонатор на 3.579545 МГц подключенный между OSC1 и OSC2 позволяет работать встроенному тактовому генератору.
• Vss Вход «земли».
• TOE - Вход разрешающий вывод детектированных кодов на выходы Q1-Q4. Активный уровень - высокий.
• Q1-Q4 - Выходы, выводящие детектированный код в двоичном представлении.
• StD - Выход выводящий сигнал подтверждающий успешное детектирование кодов набора номера и установку детектированного кода на выходах Q1-Q4.
• ESt - Выход выводящий сигнал подтверждающий наличие на входе сигналов частотного набора.
• St/Gt - Вход управляющий защелками на выходах Q1-Q4. Обеспечивает хранение детектированных кодов на выходах Q1-Q4.
• Vdd - Вход «Питание + 5 В»
