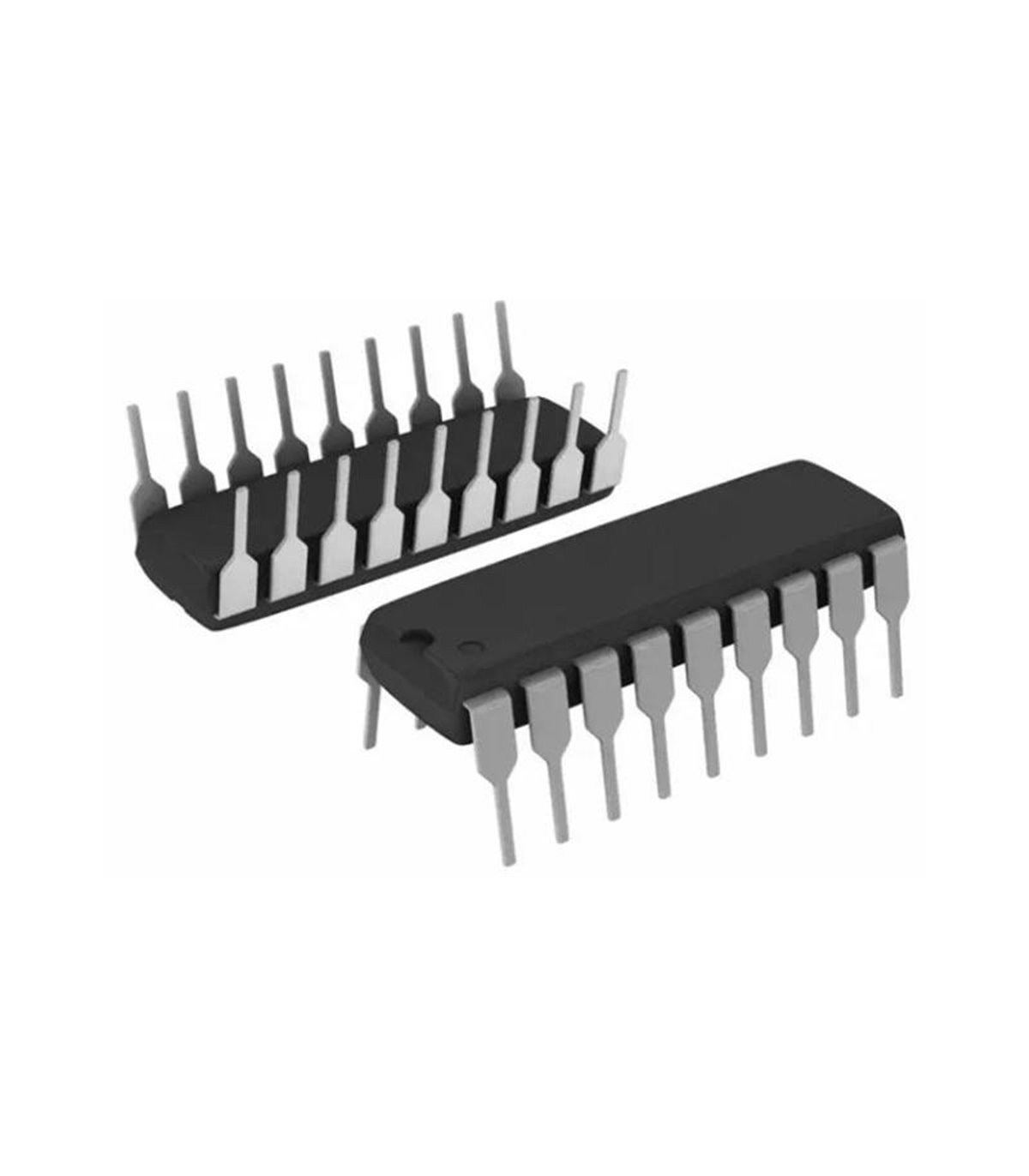

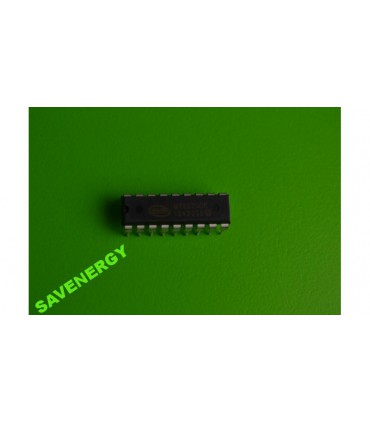

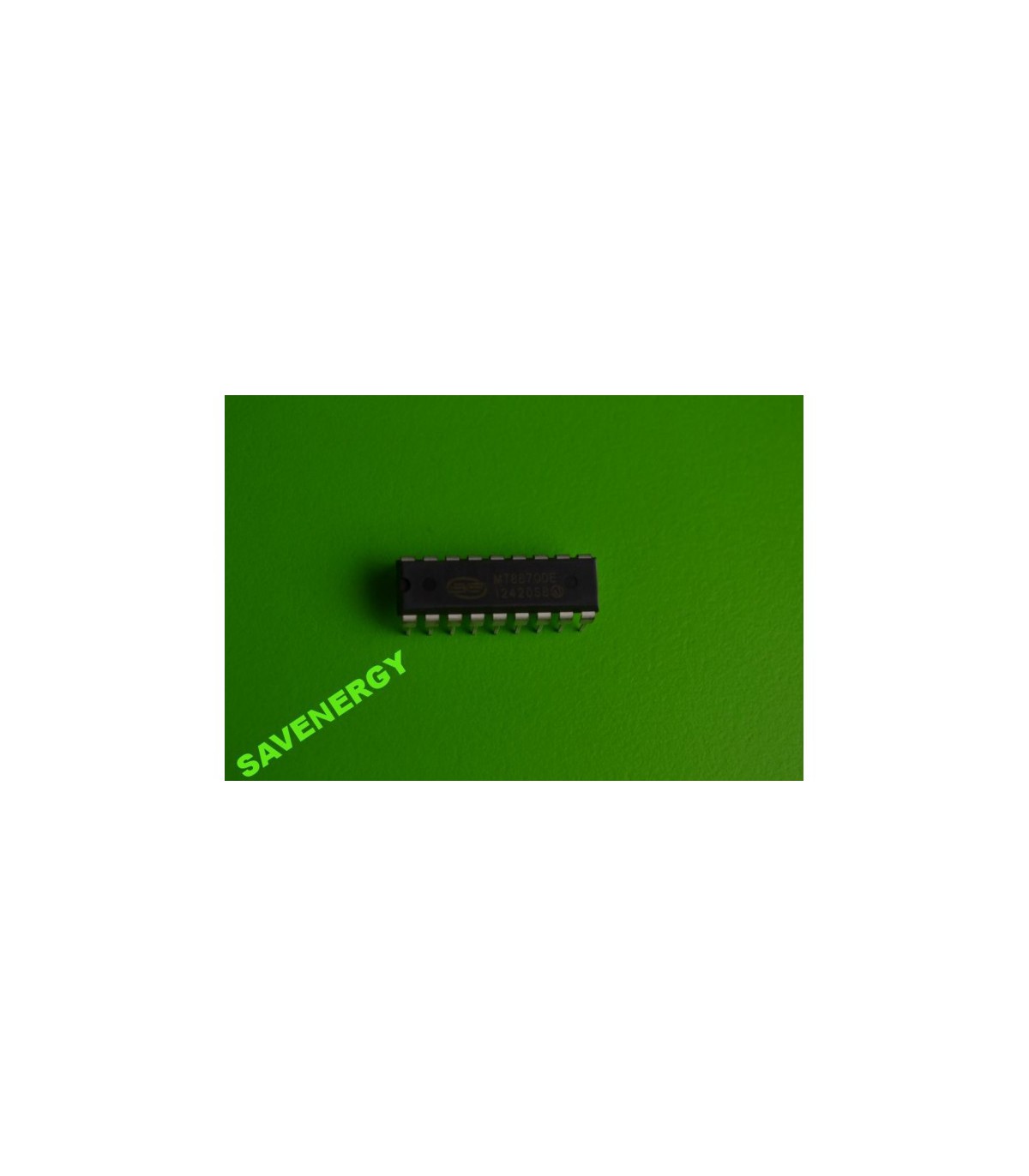

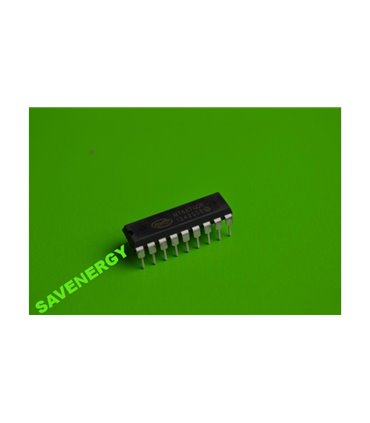

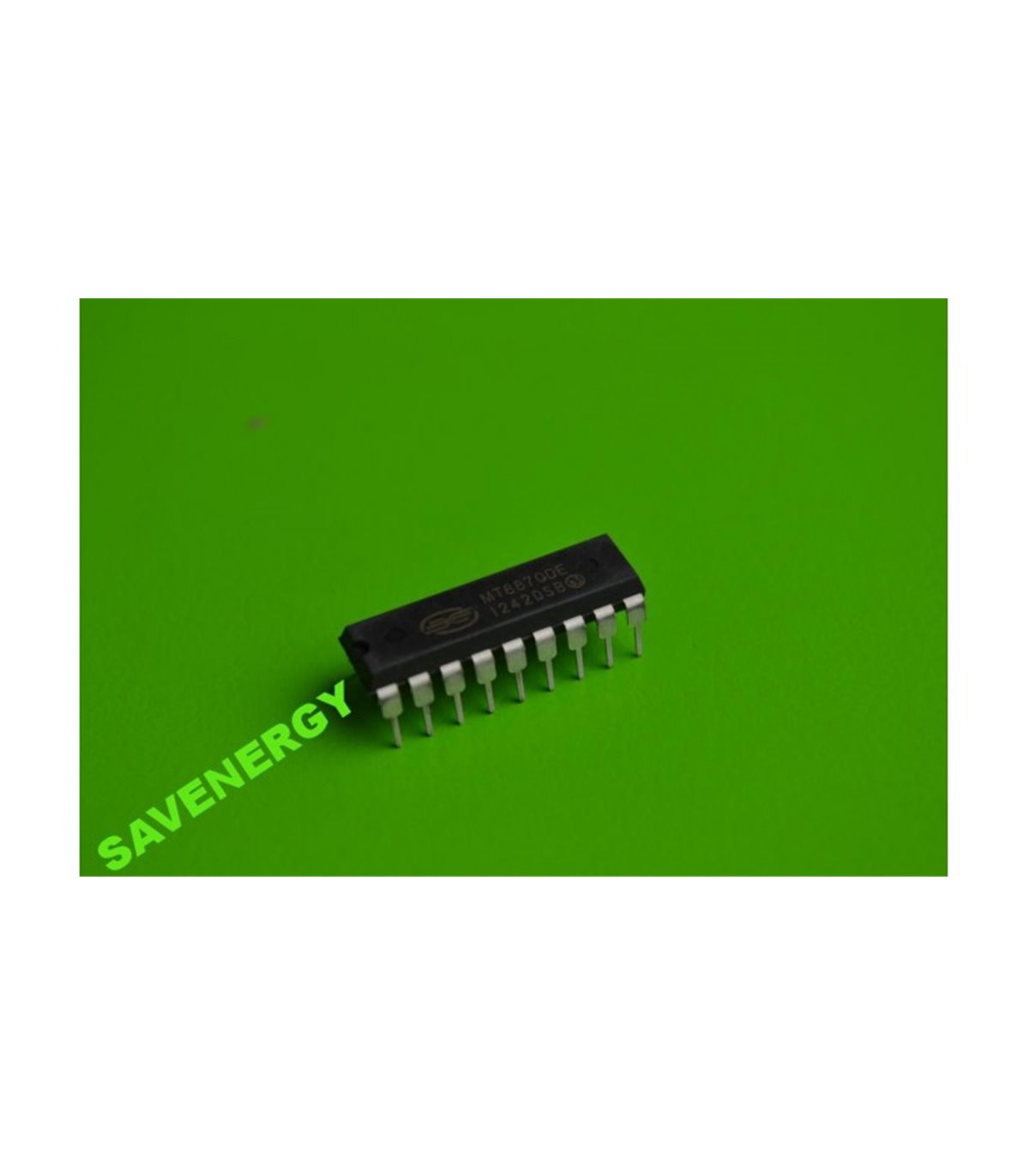

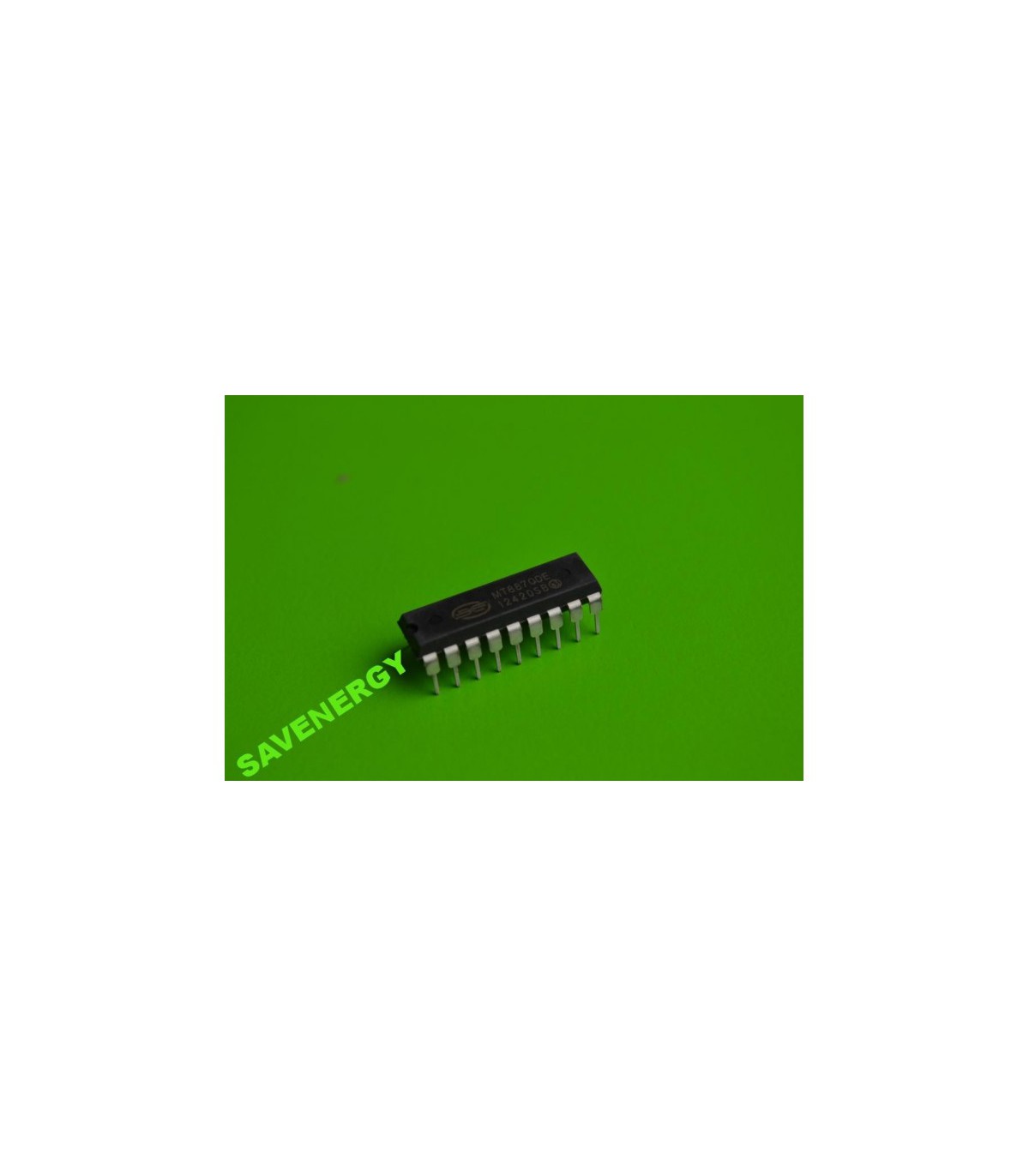

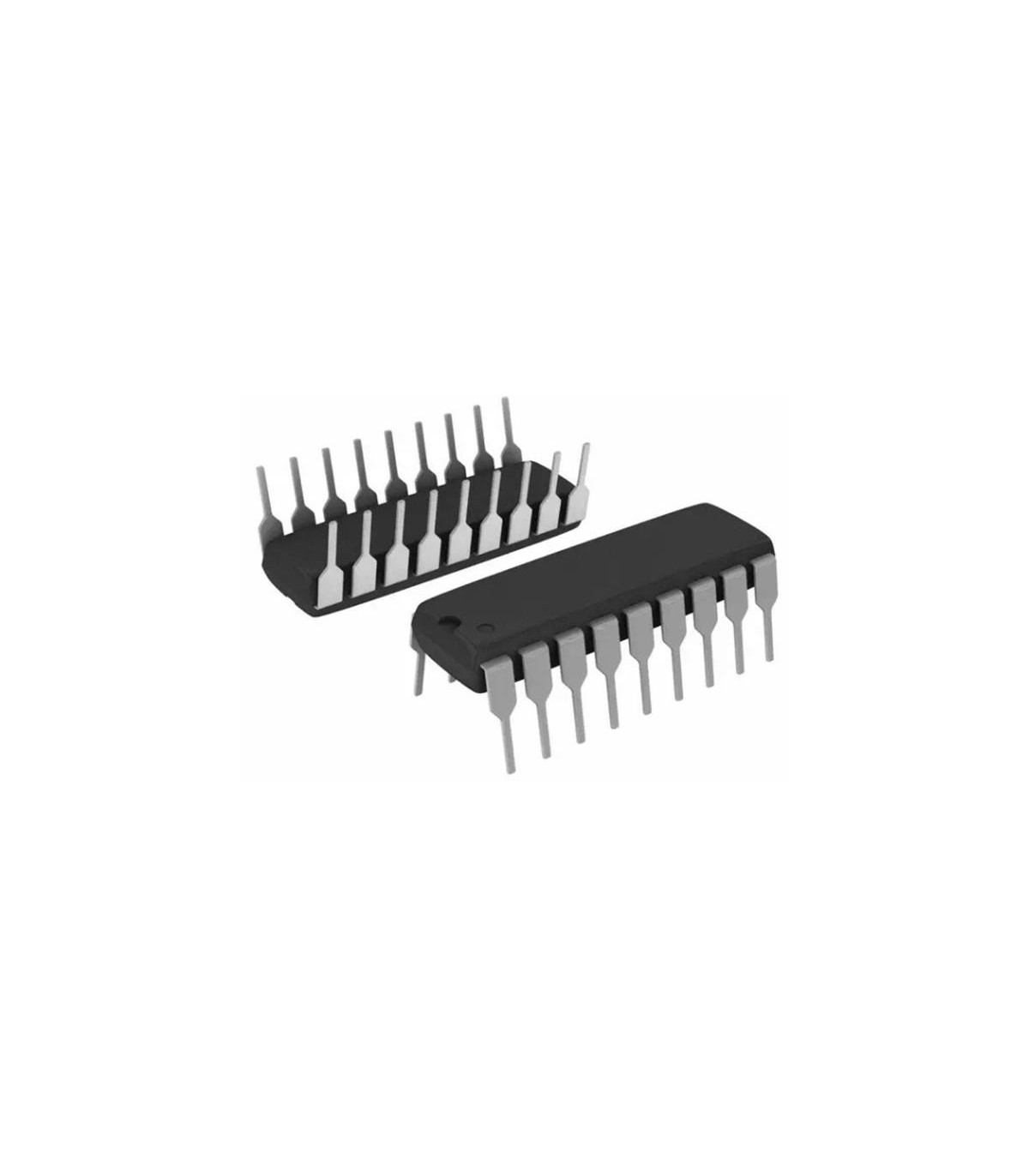

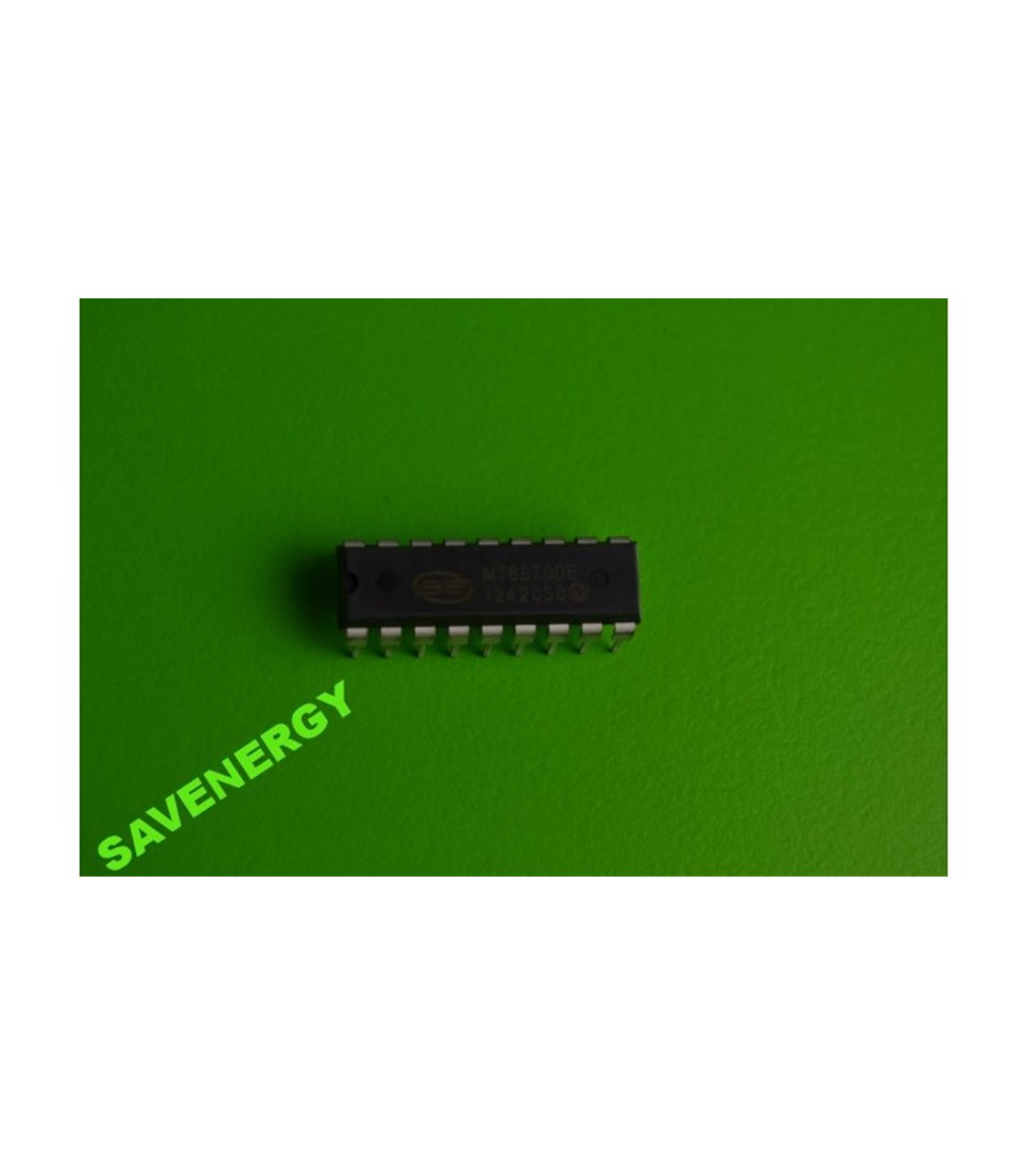

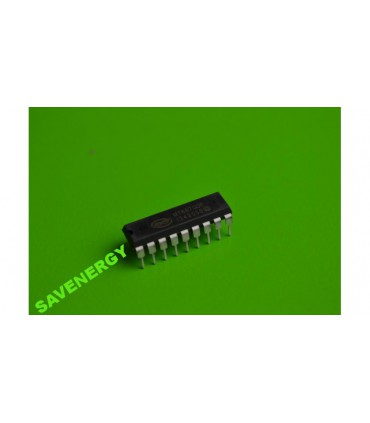

Микросхема Dtmf декодер MT8870 dip (10534)

Исполнительное устройство для управления нагрузкой от телефона. Декодер DTMF необходим для распознавания сигналов набора номера в «тональном» режиме. Микросхема MT8870 фирмы «Mitel» обрабатывает поступающие сигналы, содержащие коды частотного набора, декодирует их и выводить детектированный код на вход портов контроллера.

Назначение и номера выводов

1 - IN+ - Неинвертирующий вход усилителя 2 - IN- - Инвертирующий вход усилителя 3 - GS - Выбор усиления внешним резистором 4 - Vref - Выход источника опорного напряжения 5 - INHВход разрешения детектирования кодов «A», «B», «C», «D». Активный уровень - высокий. 6 - PWDN - Вход разрешения перехода микросхемы в режим пониженного энергопотребления. Активный уровень - высокий. 7 - OSC1(XT1) - Вход тактового генератора. 8 - OSC2(XT1) - Выход тактового генератора. Кварцевый резонатор на 3.579545 МГц подключенный между OSC1 и OSC2 позволяет работать встроенному тактовому генератору. 9 - VssВход «земли». 10 - TOE - Вход разрешающий вывод детектированных кодов на выходы Q1-Q4. Активный уровень - высокий. 11-14 - Q1-Q4 - Выходы, выводящие детектированный код в двоичном представлении. 15 - StD - Выход выводящий сигнал подтверждающий успешное детектирование кодов набора номера и установку детектированного кода на выходах Q1-Q4. 16 - ESt - Выход выводящий сигнал подтверждающий наличие на входе сигналов частотного набора. 17 - St/Gt - Вход управляющий защелками на выходах Q1-Q4. Обеспечивает хранение детектированных кодов на выходах Q1-Q4. 18 - Vdd - Вход «Питание + 5 В»

Соответствия логических состояний выходов Q1-Q4

1 - 0 - 0 - 0 - 1 2 - 0 - 0 - 1 - 0 3 - 0 - 0 - 1 - 1 4 - 0 - 1 - 0 - 0 5 - 0 - 1 - 0 - 1 6 - 0 - 1 - 1 - 0 7 - 0 - 1 - 1 - 1 8 - 1 - 0 - 0 - 0 9 - 1 - 0 - 0 - 1 0 - 1 - 0 - 1 - 0 * - 1 - 0 - 1 - 1 # - 1 - 1 - 0 - 0
