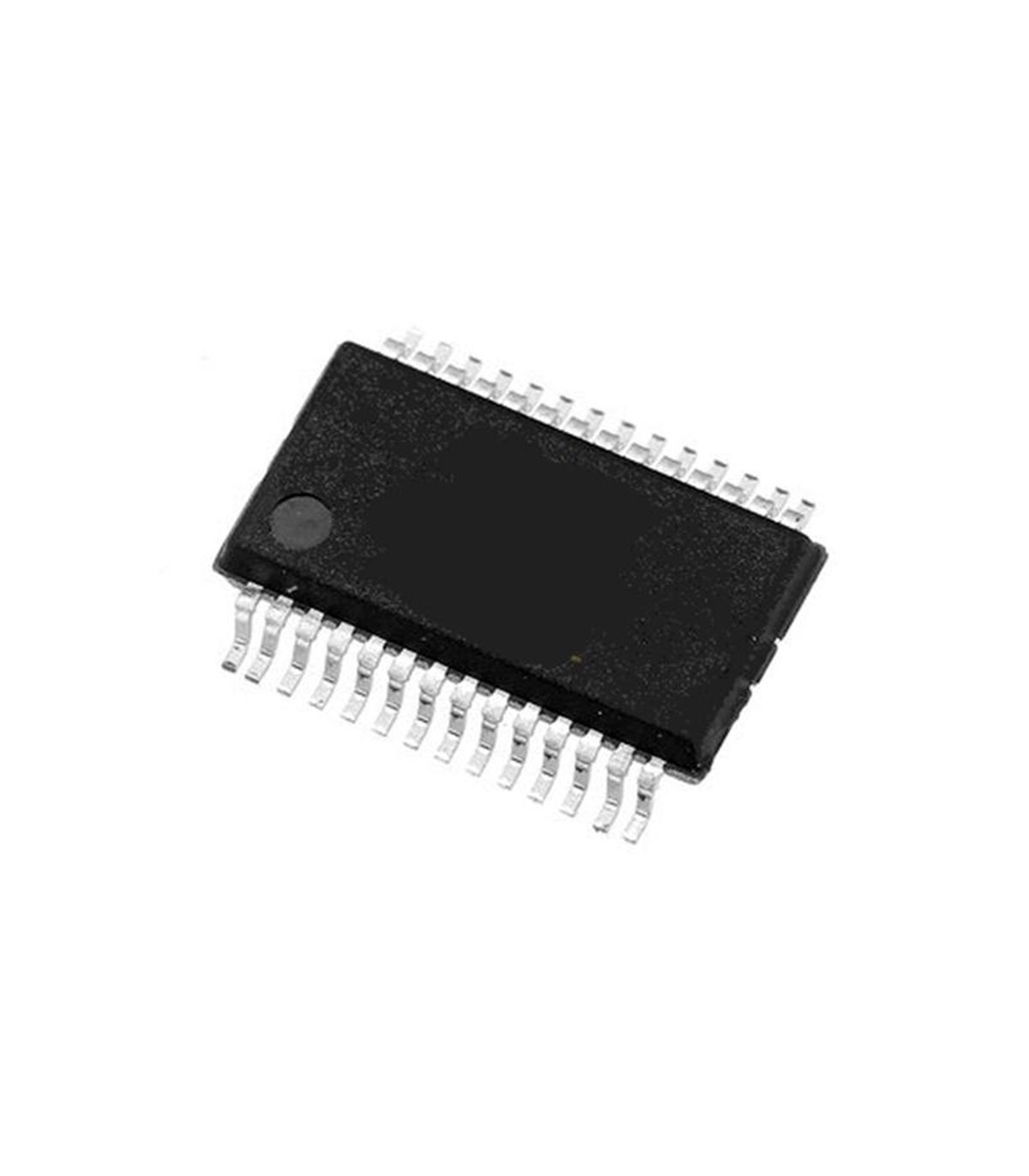

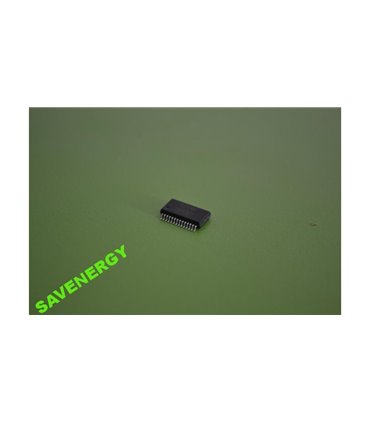

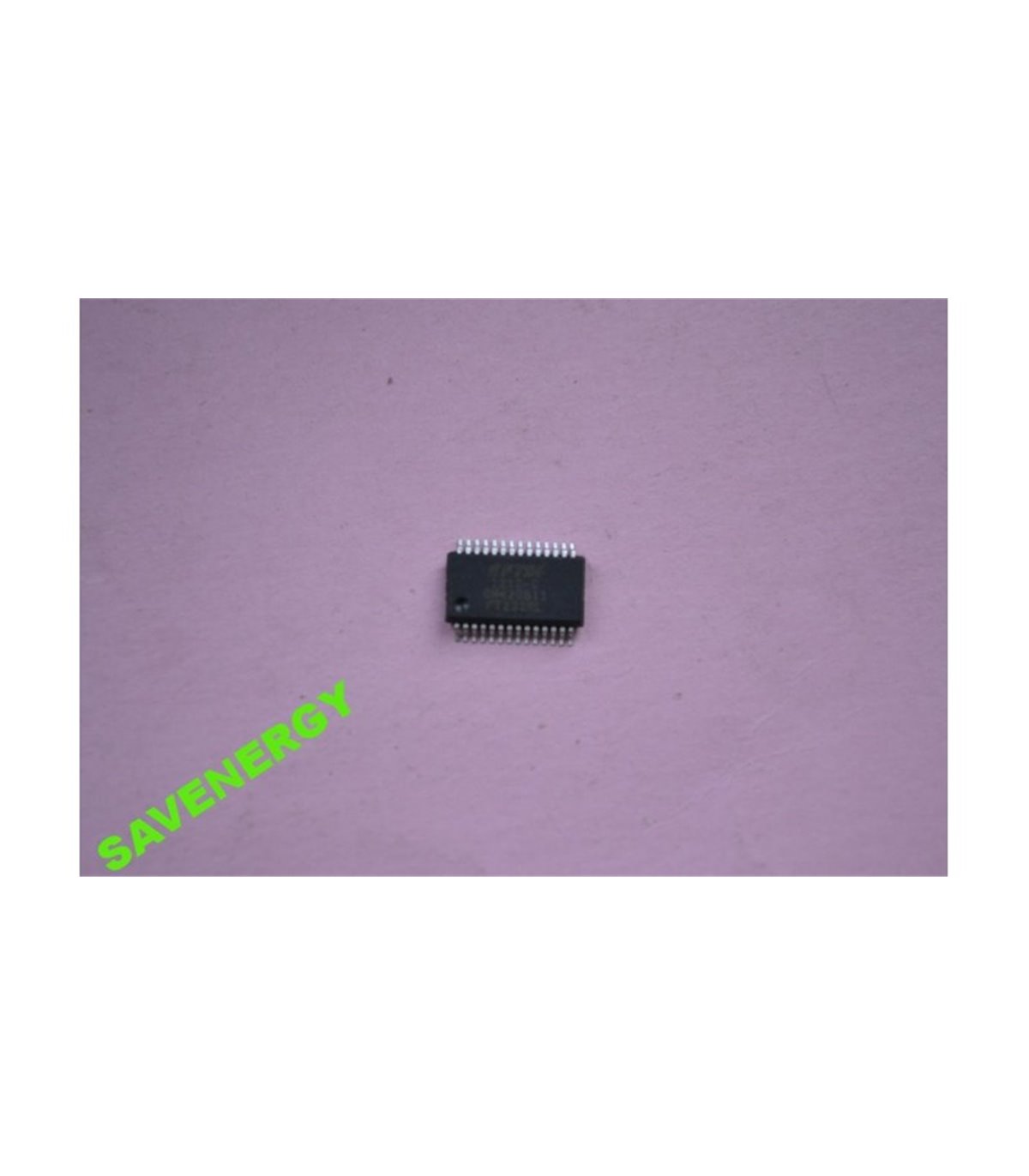

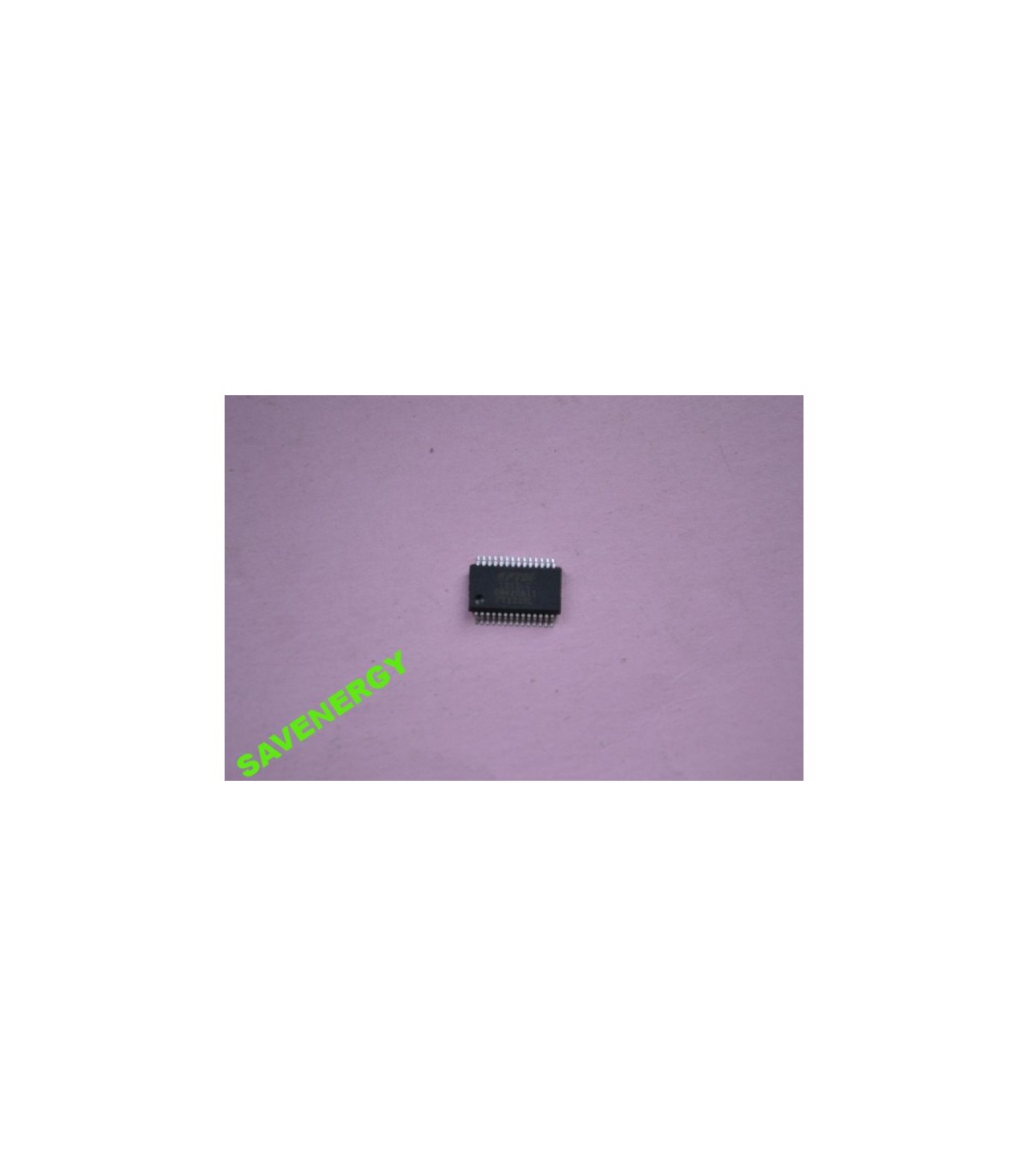

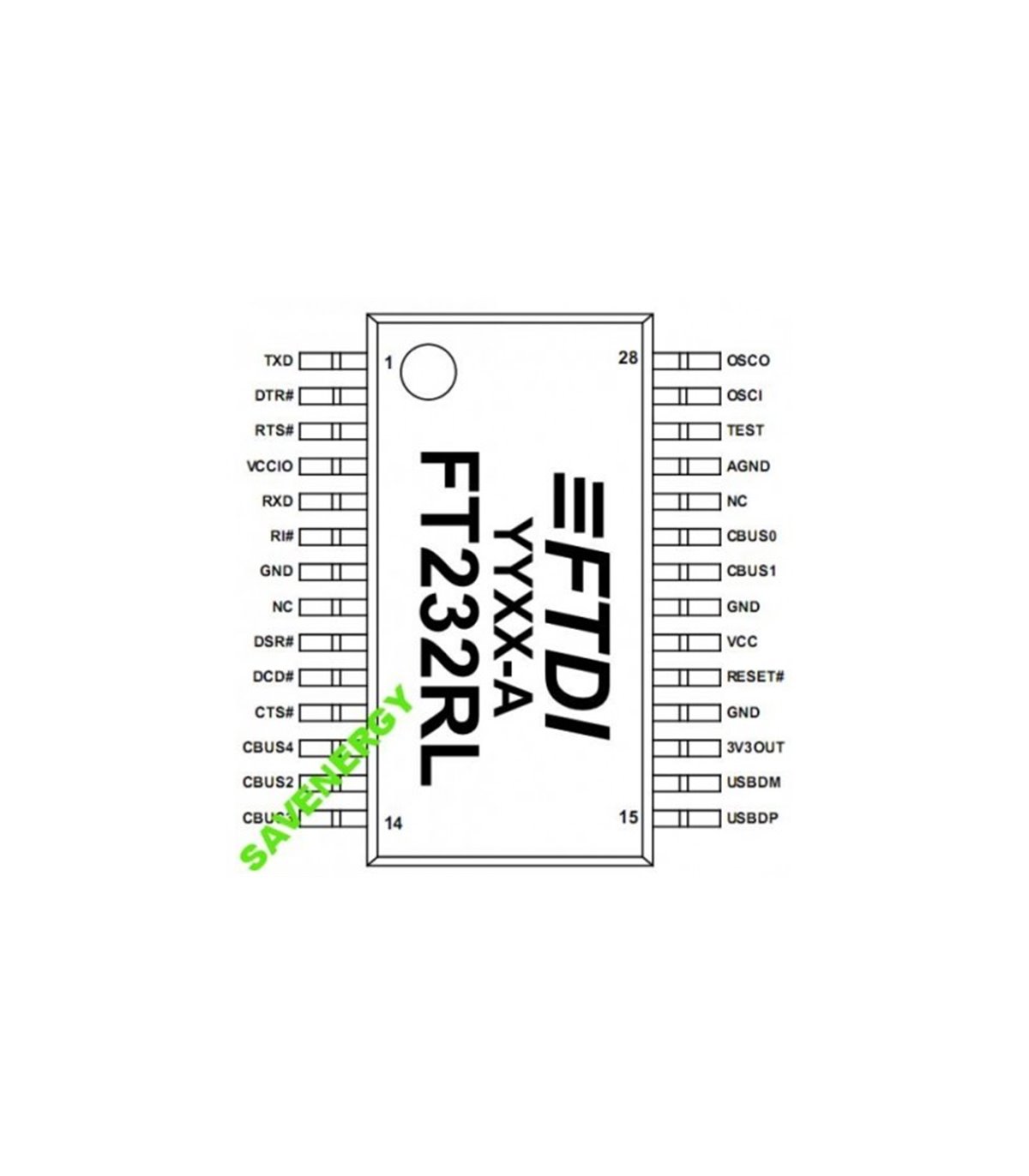

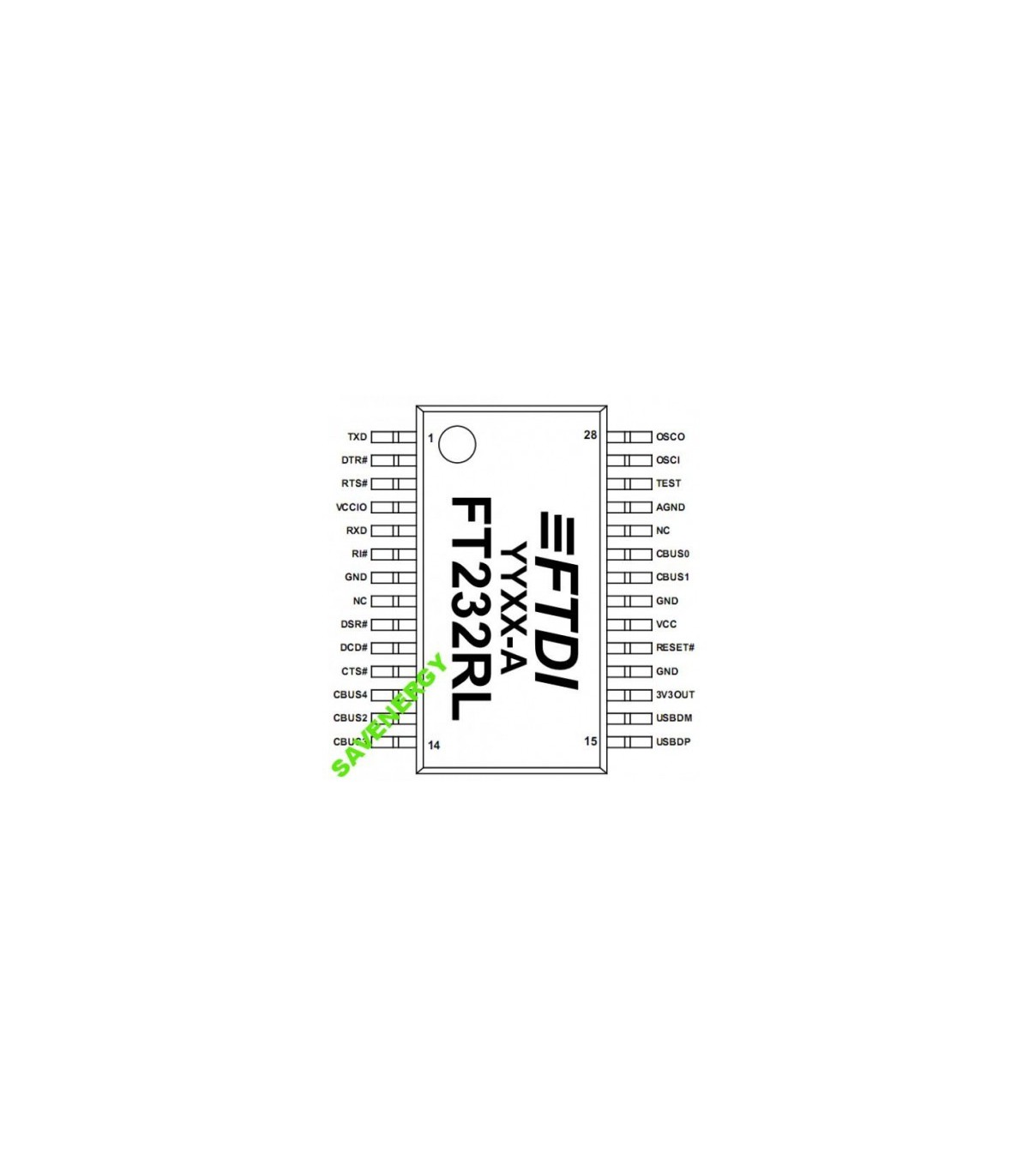

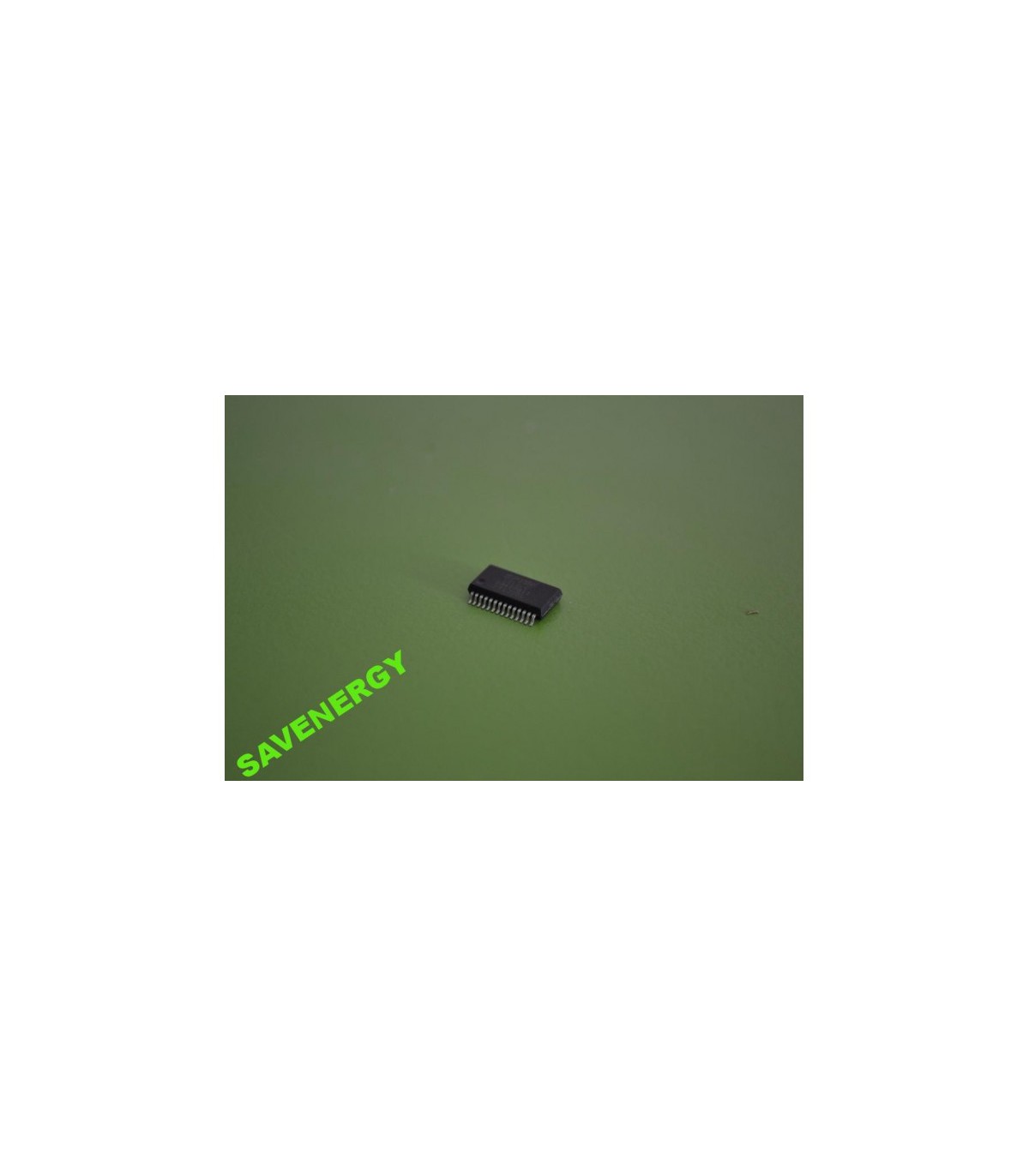

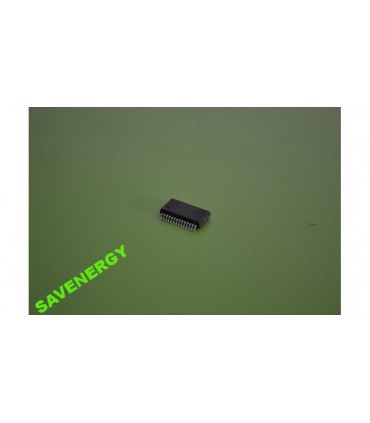

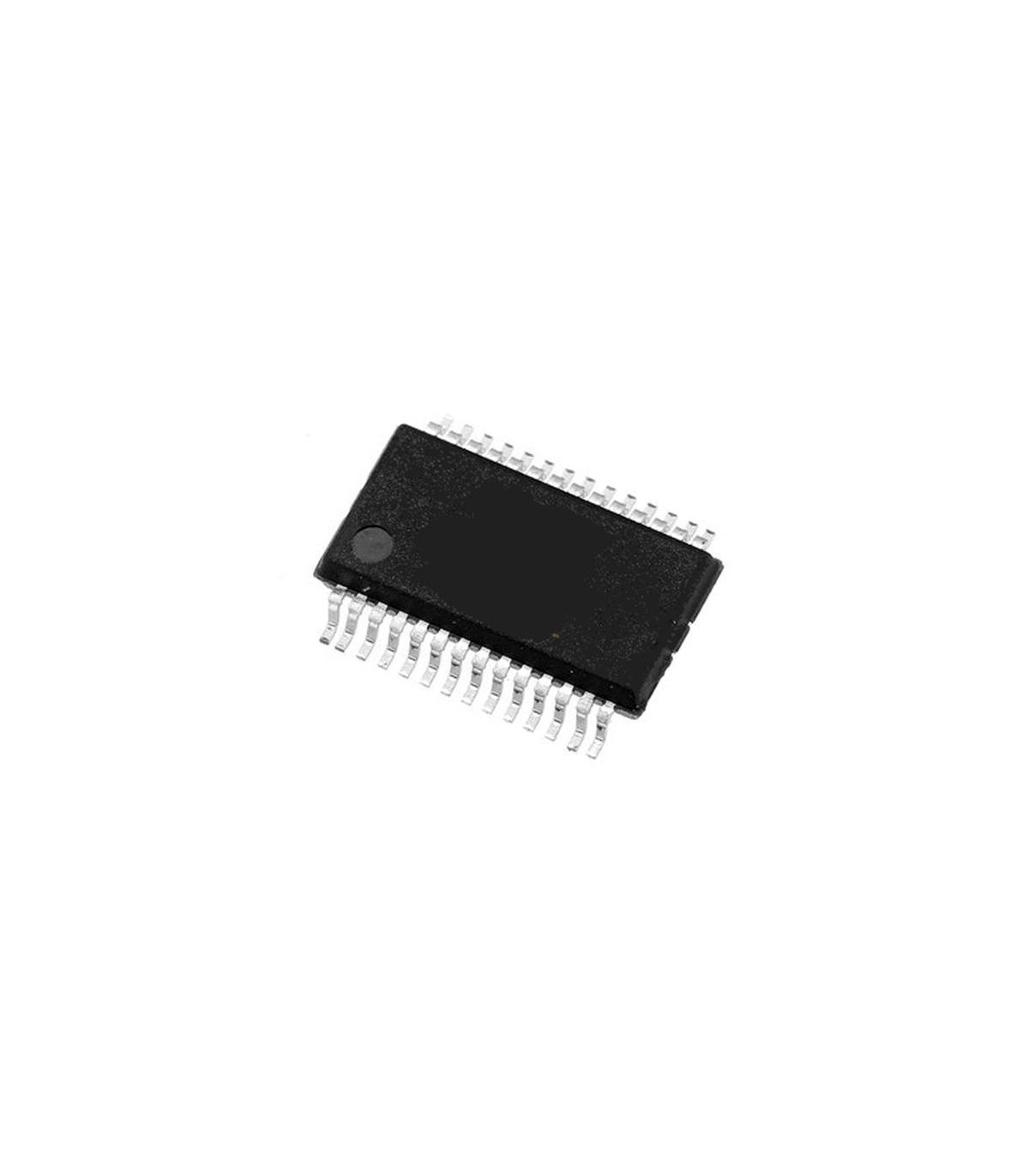

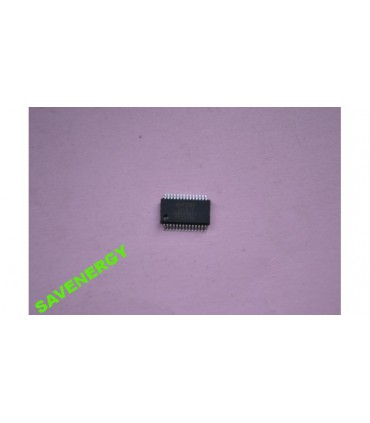

Микросхема переходника USB - COM FTDI FT232RL (10029)

Микросхема FTDI FT232RL является высокоинтегрированным переходником USB - COM позволяющая используя минимум внешних компонентов (разъем и пассивные компоненты) организовать последовательный обмен данными между внешним устройством на микроконтроллере и компьютером через шину USB. По сравнению с предыдущими версиями микросхемы у FT232R на кристалл интегрированы тактовый генератор, энергонезависимая память EEPROM, часть внешних пассивных компонентов. Микросхема может работать в режиме последовательного обмена и в режиме bit-bang.

Технические характеристики

• одночиповый переходник из USB в асинхронный последовательный интерфейс передачи данных (UART). протокол USB полностью реализован в микросхеме. интерфейс UART поддерживает режимы передачи 7 и 8 бит данных, 1 и 2 стоповых бита, различные режимы контроля четности.
• поддержка управления потоком данных программного X-On / X-Off и аппаратного.
• скорости передачи от 300 бод до 3 мегабод для RS422 / RS485 / TTL и от 300 бод до 1 мегабод для RS-232.
• бесплатные VCP (виртуальный COM-порт) и D2XX (DLL) драйвера для разработчиков.
• новая возможность - встроенный уникальный идентификационный номер (FTDIChip-ID™) - может быть использован для создания ключа защиты.
• новые настраиваемые выводы CBUS.
• возможность вывода состояния приема/передачи на внешние светодиоды.
• возможность подачи тактового сигнала на внешние микросхемы, контроллеры, ПЛИС, частоты 6, 12, 24 и 48 МГц.
• буферы FIFO на прием и передачу для высокоскоростной передачи данных.
• настраиваемый timeout для приемного буфера.
• улучшенный режим bit bang - выводы CBUS могут служить для формирования стробов чтения и записи.
• встроенная энергонезависимая память EEPROM объемом 1024 байт.
• микросхема поставляется с уникальным идентификационным номером, который программируется на фабрике в процессе изготовления кристаллов и доступен для чтения по шине USB.
• поддержка режимов питания от шины, от шины с большим потреблением и от внешнего источника.
• встроенный стабилизатор на 3.3 В с нагрузочной способностью до 50 мА.
• встроенный преобразователь для напряжений внешних сигналов на выводах UART и CBUS от 1.8 до 5 вольт.
• настоящая поддержка уровней 5В / 3.3В / 2.8В / 1.8В
• CMOS на выходе и TTL на входе выводов.
• высокая нагрузочная способность выходов.
• встроенная цепь сброса по питанию.
• встроенный генератор - не нужно внешних.
• встроенный фильтр питания - не нужен внешний RC фильтр.
• возможность инверсии сигнала UART.
• работа микросхемы при напряжении питания от 3.3 до 5.25 вольт.
• низкое потребление, режим энергосбережения.
• совместимость с хост контроллерами UHCI / OHCI / EHCI.
• совместимость с USB 2.0 Full Speed.
• расширенный рабочий температурный диапазон: от -40°С до +85°С (промышленный).
• исполнение RoHS-совместимое в корпусах 28 SSOP и QFN-32.
• тип корпуса: SSOP28
• производитель: FTDI
