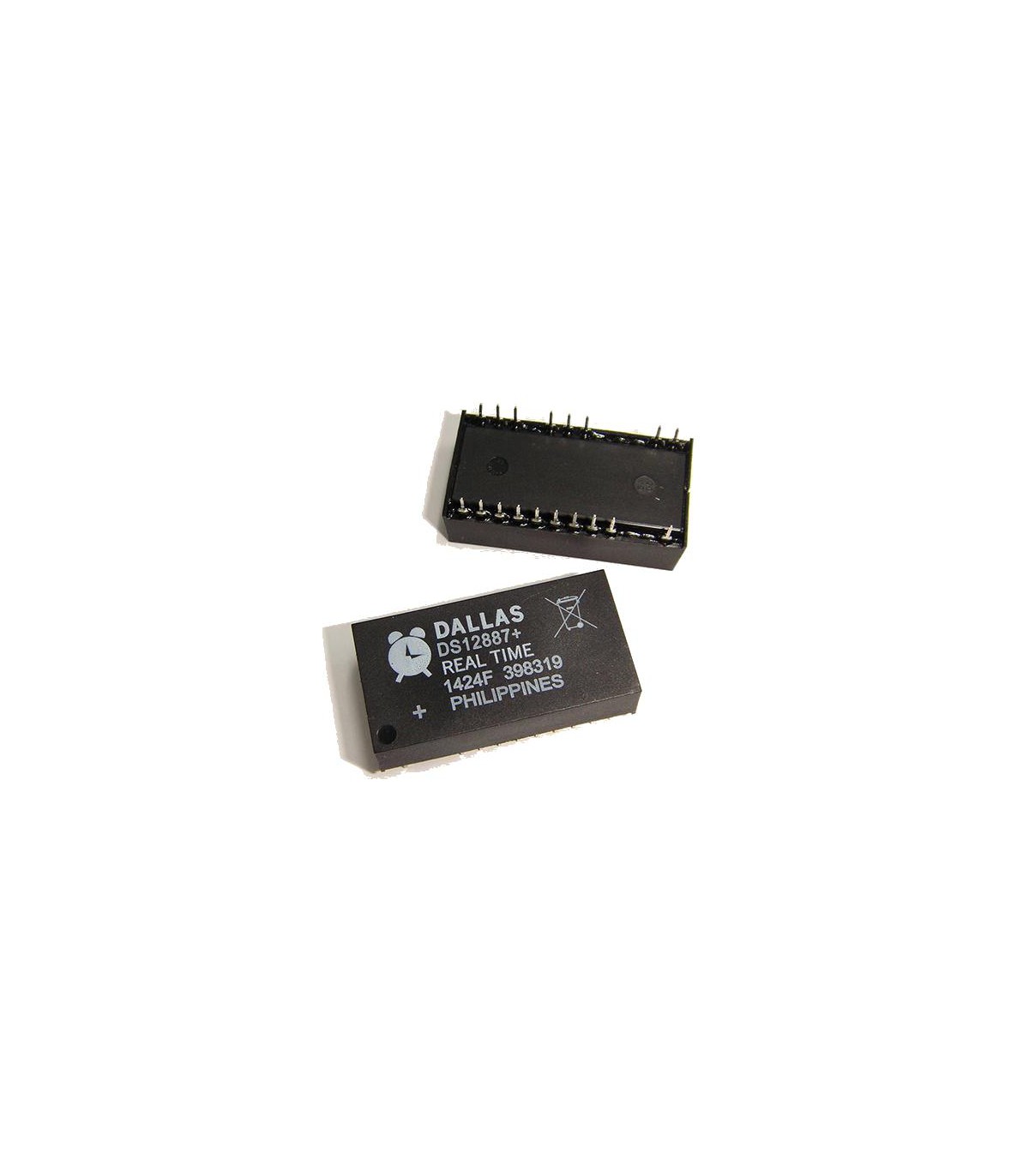

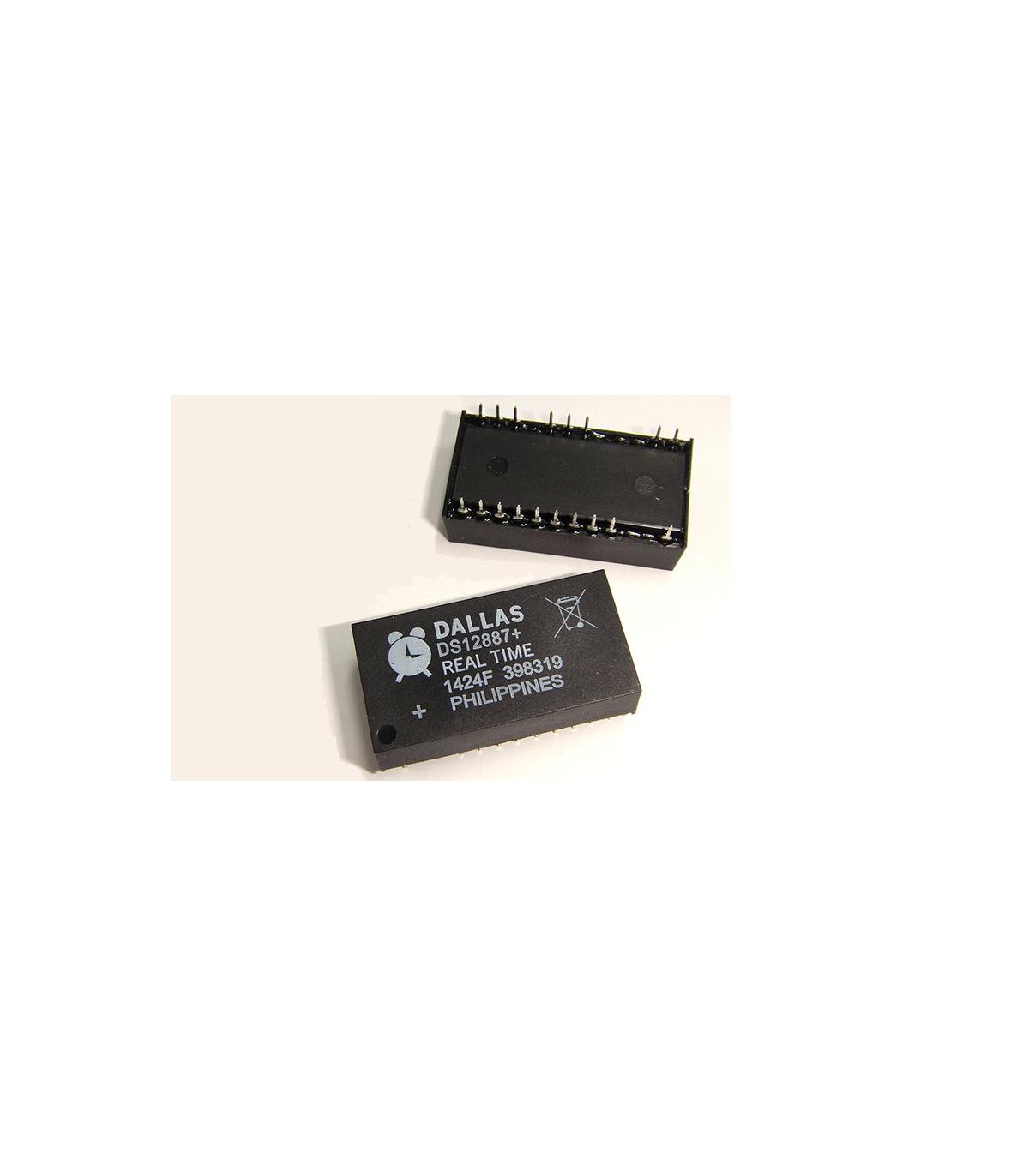

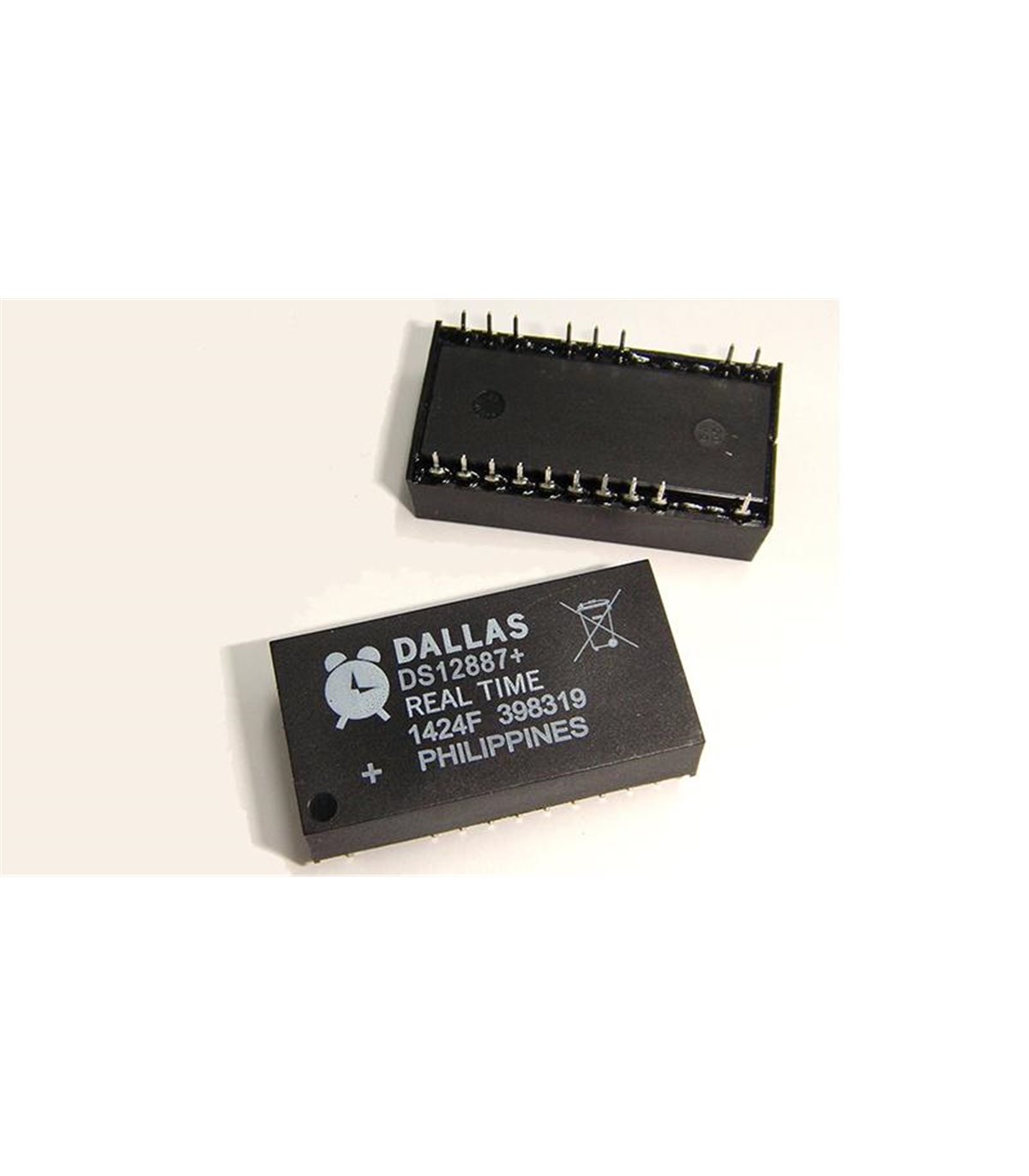

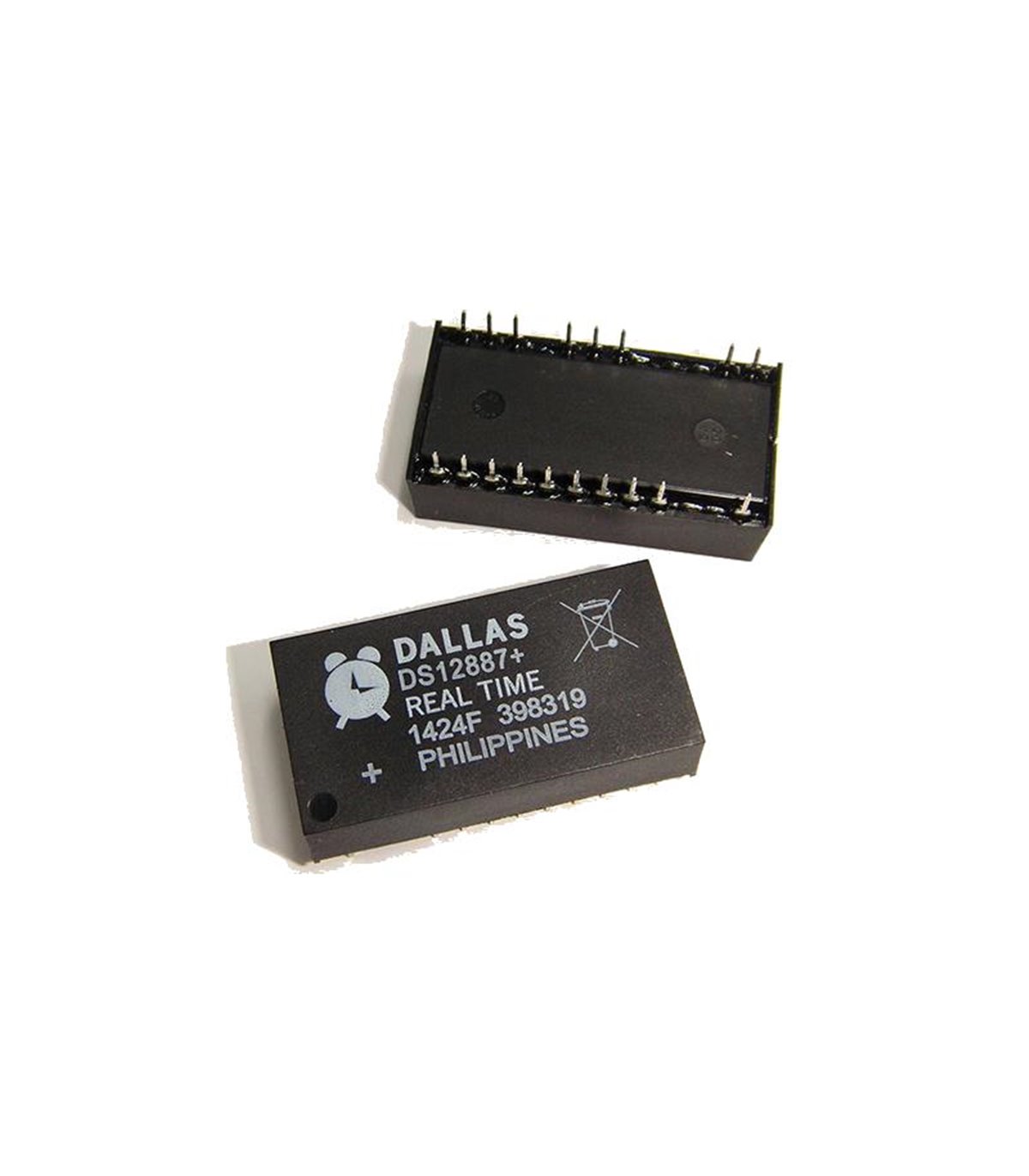

Часы реального времени микросхема DS12887 (16413)

DS12887 - часы реального времени и ОЗУ разработаны для замены DS1287. DS12887 идентичен по конструкции и функциям DS1287, но имеет на 64 байта большее ОЗУ. Доступ к добавленной памяти осуществляется логическим уровнем AD6 в адресной части цикла доступа. Литиевый источник энергии, кварцевый резонатор и схема защиты от записи размещены в двухрядном корпусе с 24 выводами. DS12887 - завершенная подсистема, заменяющая 16 компонентов в типичном применении. Например, энергонезависимые часы, будильник, календарь столетия, программируемое прерывание, генератор прямоугольных импульсов и 114 байт энергонезависимого ОЗУ. Счет времени и сохранение данных в ОЗУ обеспечивается даже при отсутствии основного источника. Встраиваемые в IBM AT компьютеры часы с календарем. Совместимость выводов с MC146818B и DS1287. Сохранение функций энергонезависимости не менее 10 лет с момента отключения питания. Конструктивно законченное изделие, включающее литиевую батарею, кварцевый резонатор и схему поддержки питания. Считает время в секундах, минутах, часах, днях недели, датах месяца, месяцах, годах и учитывает высокосность года до 2100 г. Двоичное и двоично-десятичное представление времени, календаря и настроек будильника. 12–ти или 24–х часовой режим счета часов с индикацией AM (до полудня), PM (после полудня) в 12-ти часовом режиме. Установка времени сбережения дневного света. Возможность выбора временной диаграммы шины Motorola или Intel. Мультиплексированная шина для сокращения выводов. Управляется программным обеспечением через 128 байтное ОЗУ: 14 байт регистров часов и управления, 114 байт ОЗУ общего назначения. Программируемый генератор прямоугольных импульсов. Генерация сигнала прерывания (IRQ). Три раздельно настраиваемых и тестируемых прерывания: будильник, настроенный на время суток, периоды времени от 122 мс до 500мс, конец цикла обновления часов.
