Функциональный генератор сигналов XR2206 комплект DIY 1Hz-1MHz (17515)

Функциональный генератор сигналов XR2206 комплект DIY 1Hz-1MHz.

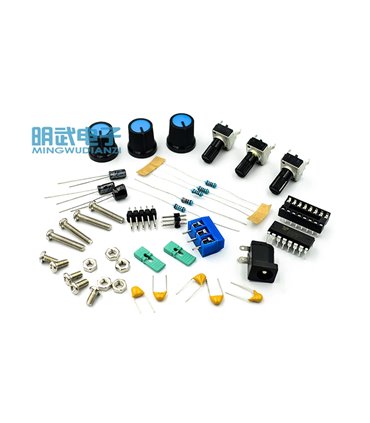

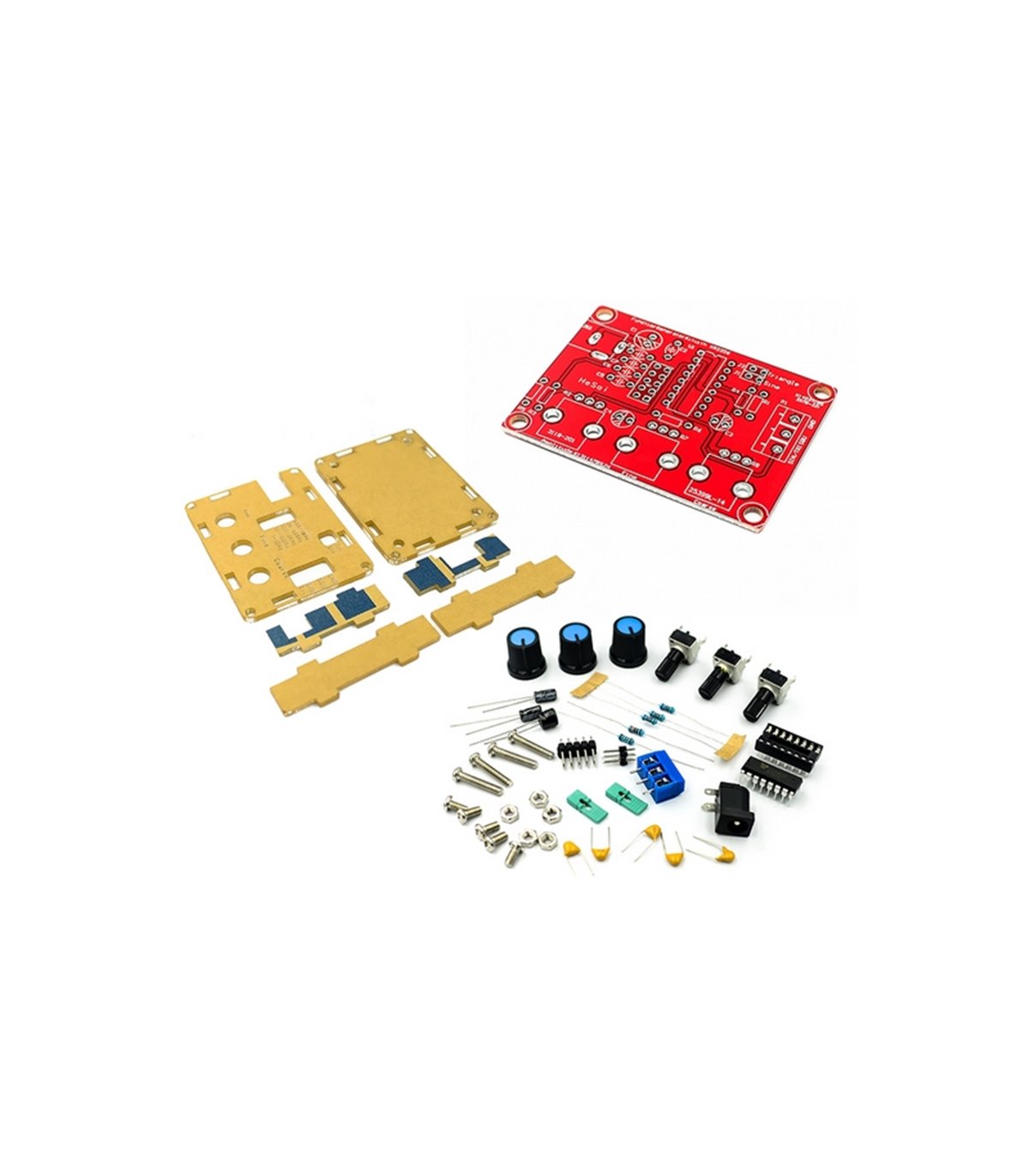

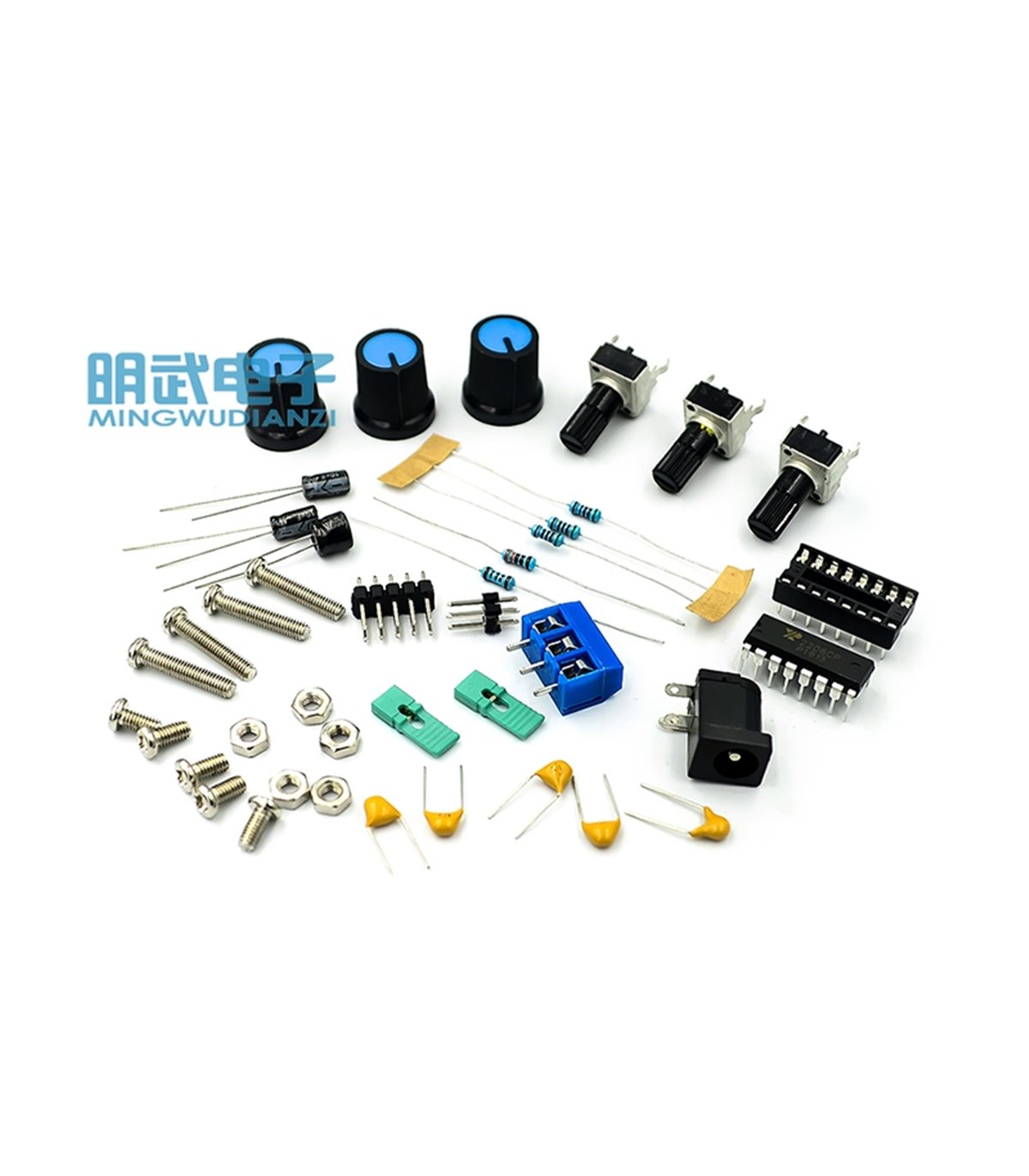

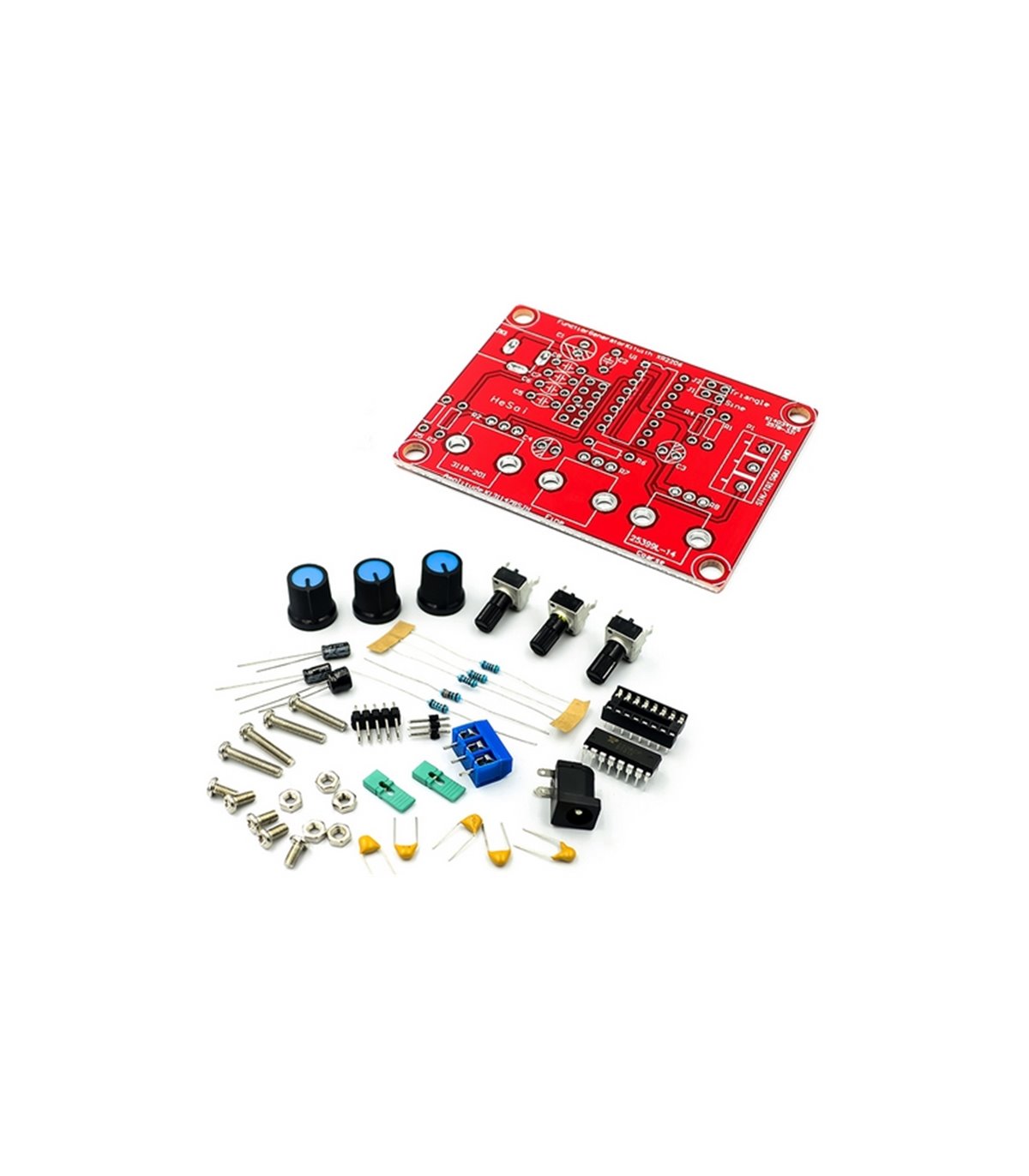

Набор для сборки аналогового функционального генератора синусоидальных, треугольных и прямоугольных сигналов с регулировкой частоты в диапазоне от 1Гц до 1 МГц для применения в радиолюбительской практике. Основой схемы генератора сигналов является микросхема XR2206.

Амплитуда выходного сигнала - до 3В (синус / треугольник) и до 8В - меандр. Настройка частоты выполняется двумя резисторами - Coarse (грубая) и Fine (точная) настройка, а также джампером выбора диапазона частот. Всего таких диапазонов пять:

1-10 Гц

10-100 Гц

100 Гц - 3 кГц

3 кГц - 65 кГц

65 кГц - 1 Гц

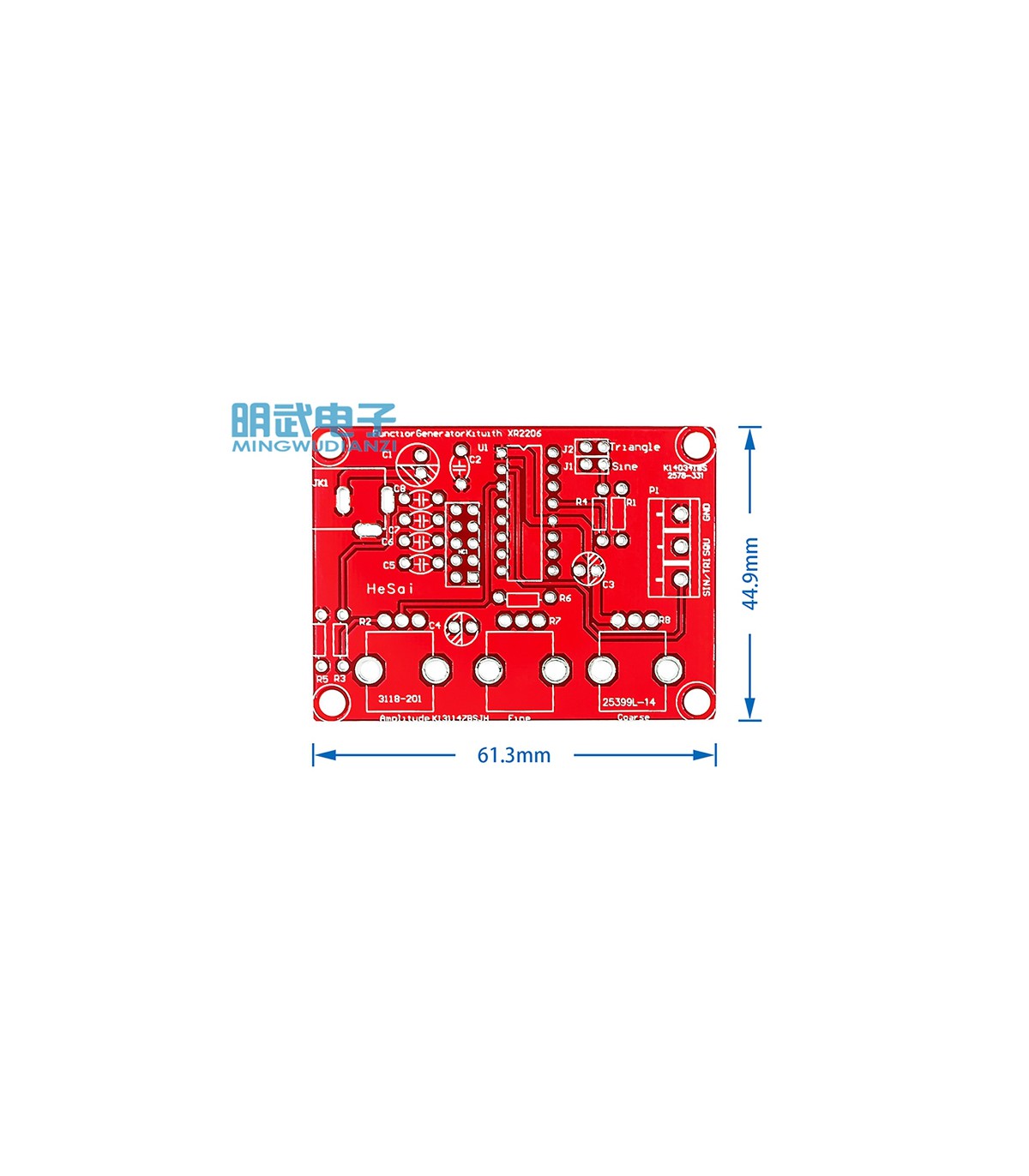

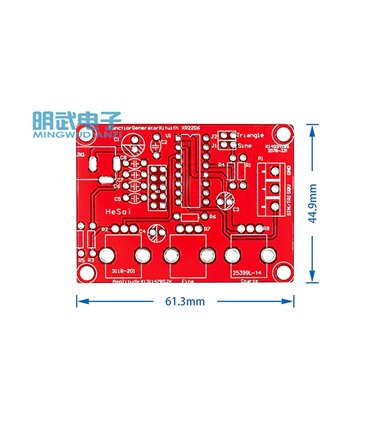

Выходной сигнал снимается с трёхконтактного клеммника: GND - земля, общий провод, SQU - выход прямоугольных импульсов, SIN / Tri - синусоидальные или треугольные импульсы. Выбор типа сигнала на этом пене осуществляется джампером Tri / Sin. Амплитуда выходного сигнала для синусоиды и треугольника регулируется переменным резистором Amp. Амплитуда меандра не регулируется.

Характеристики:

Диапазон частот, генерируемых 1 Гц - 1 МГц

Амплитуда выходного напряжения синус / треугольник: 0 - 3 В

Амплитуда выходного напряжения прямоугольного сигнала: 8 В

Напряжение питания: 9 - 15 В

Выходное сопротивление: 600 Ом

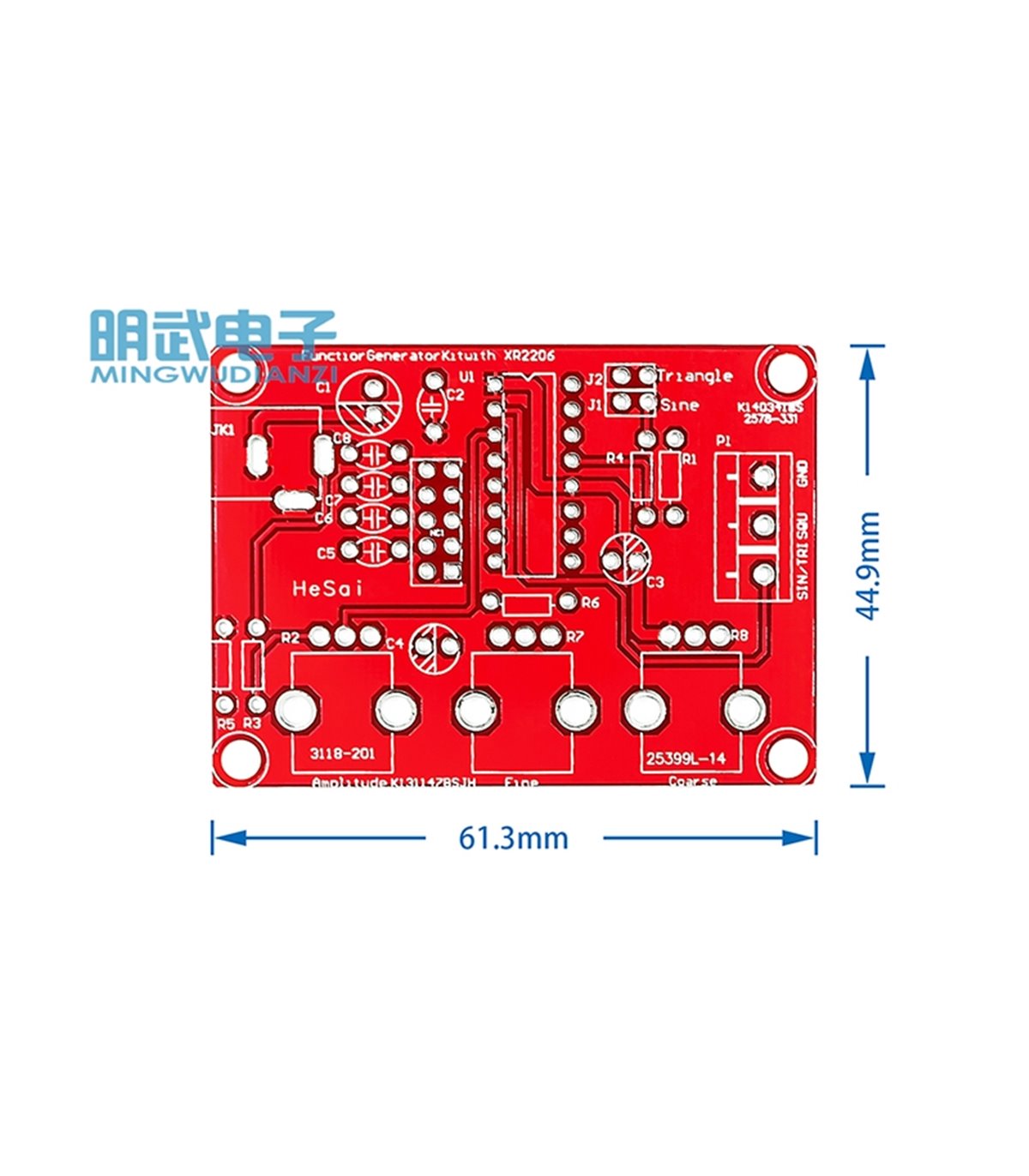

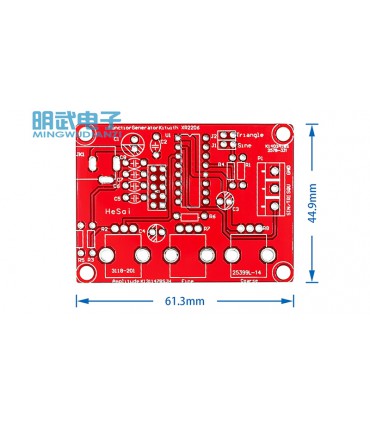

Габаритные размеры: 70 х 55 х 17 мм
