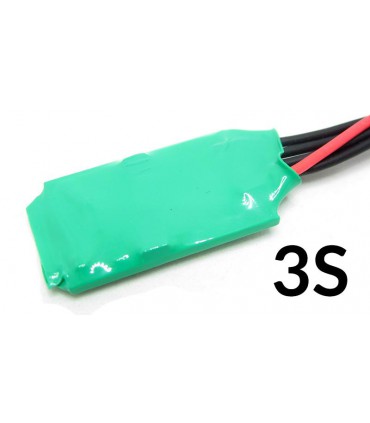

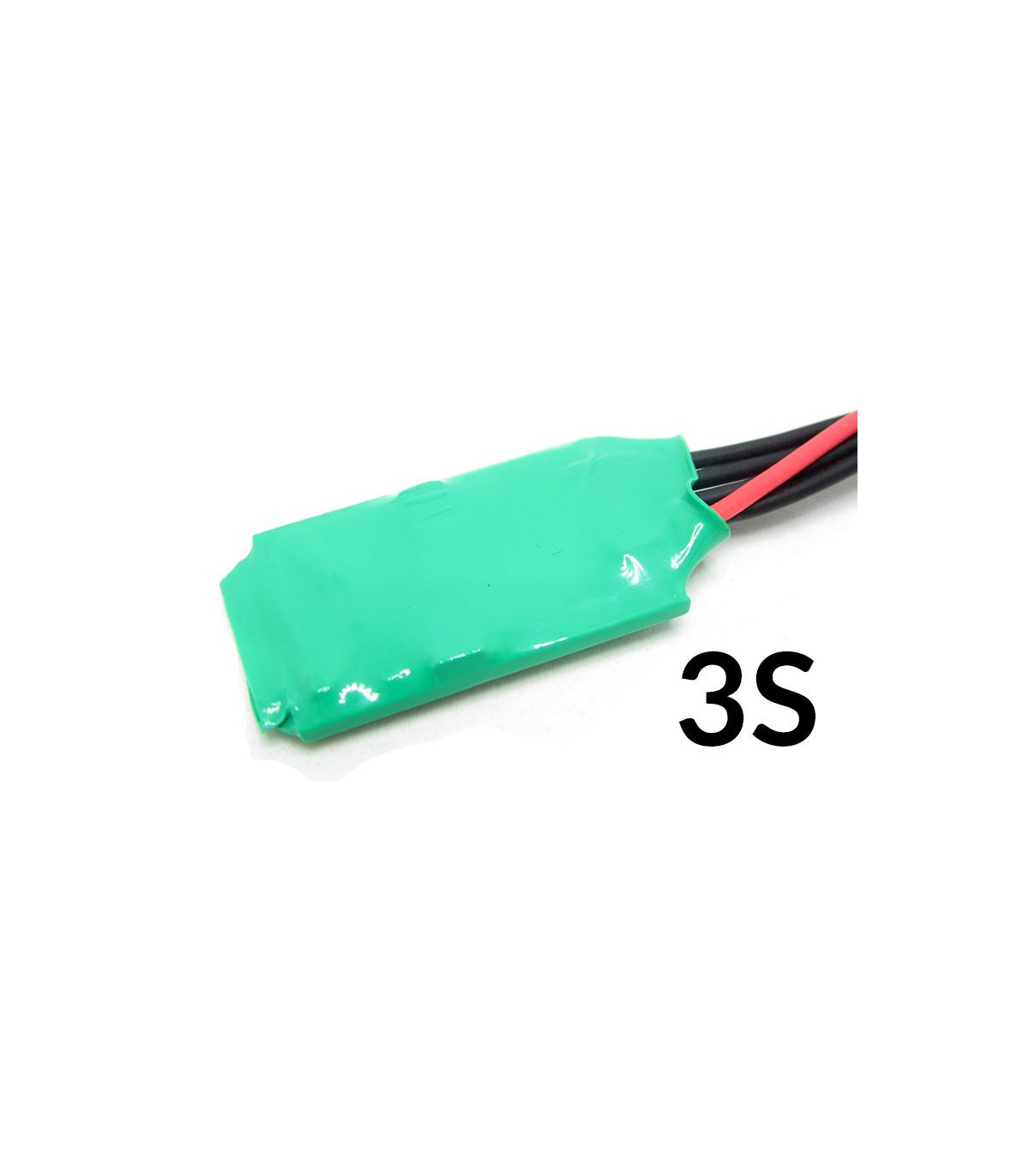

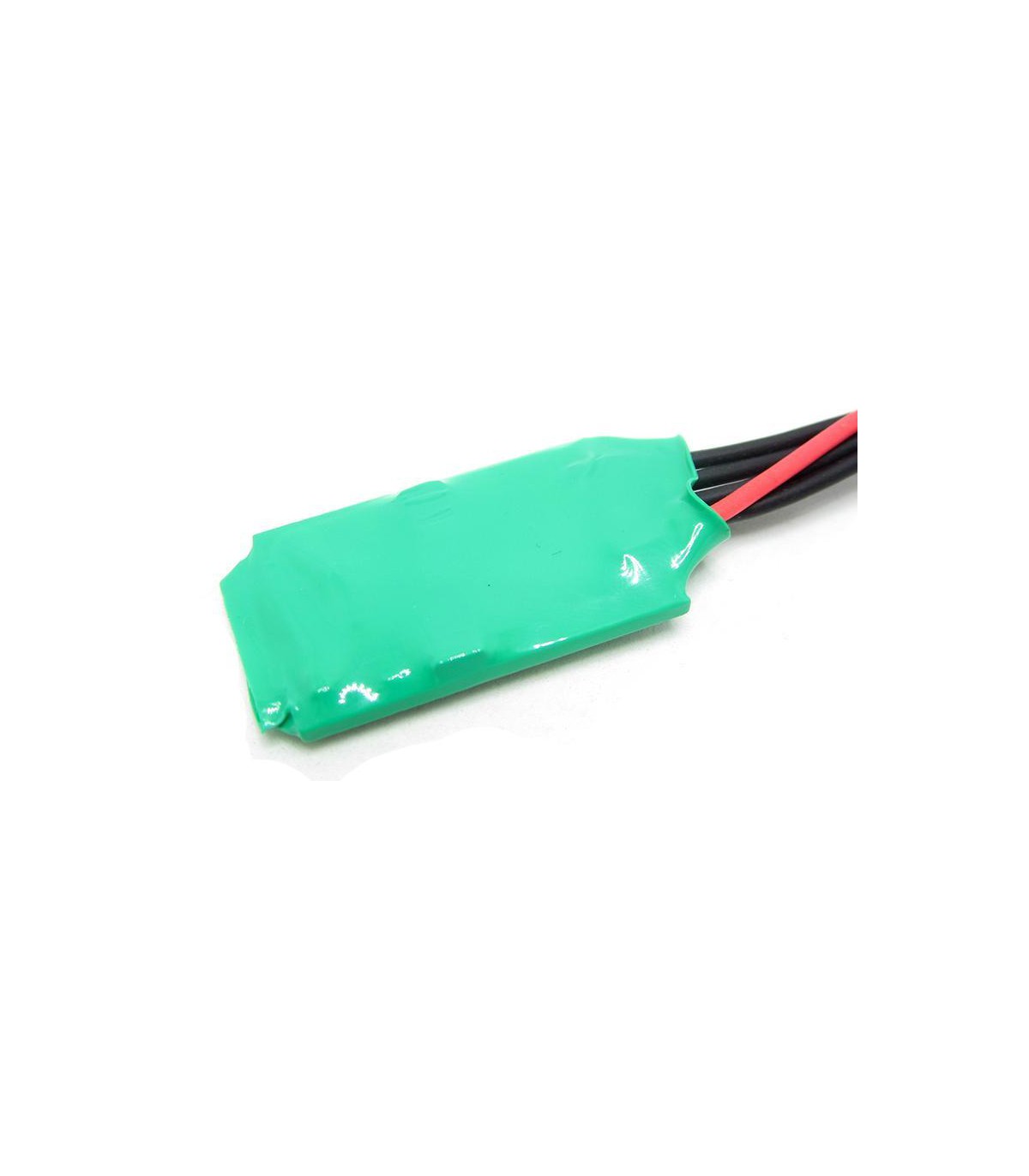

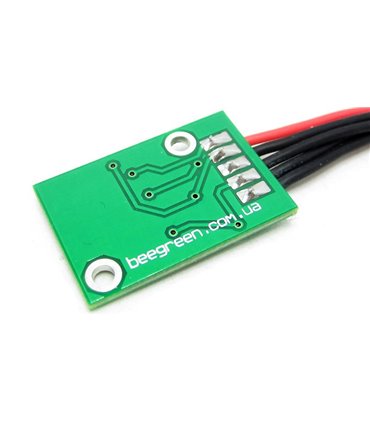

Универсальный активный балансир с переключающими конденсаторами 3S (15355)

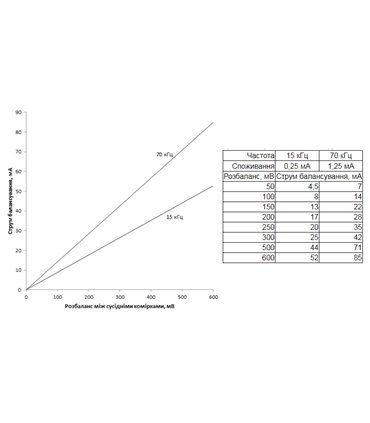

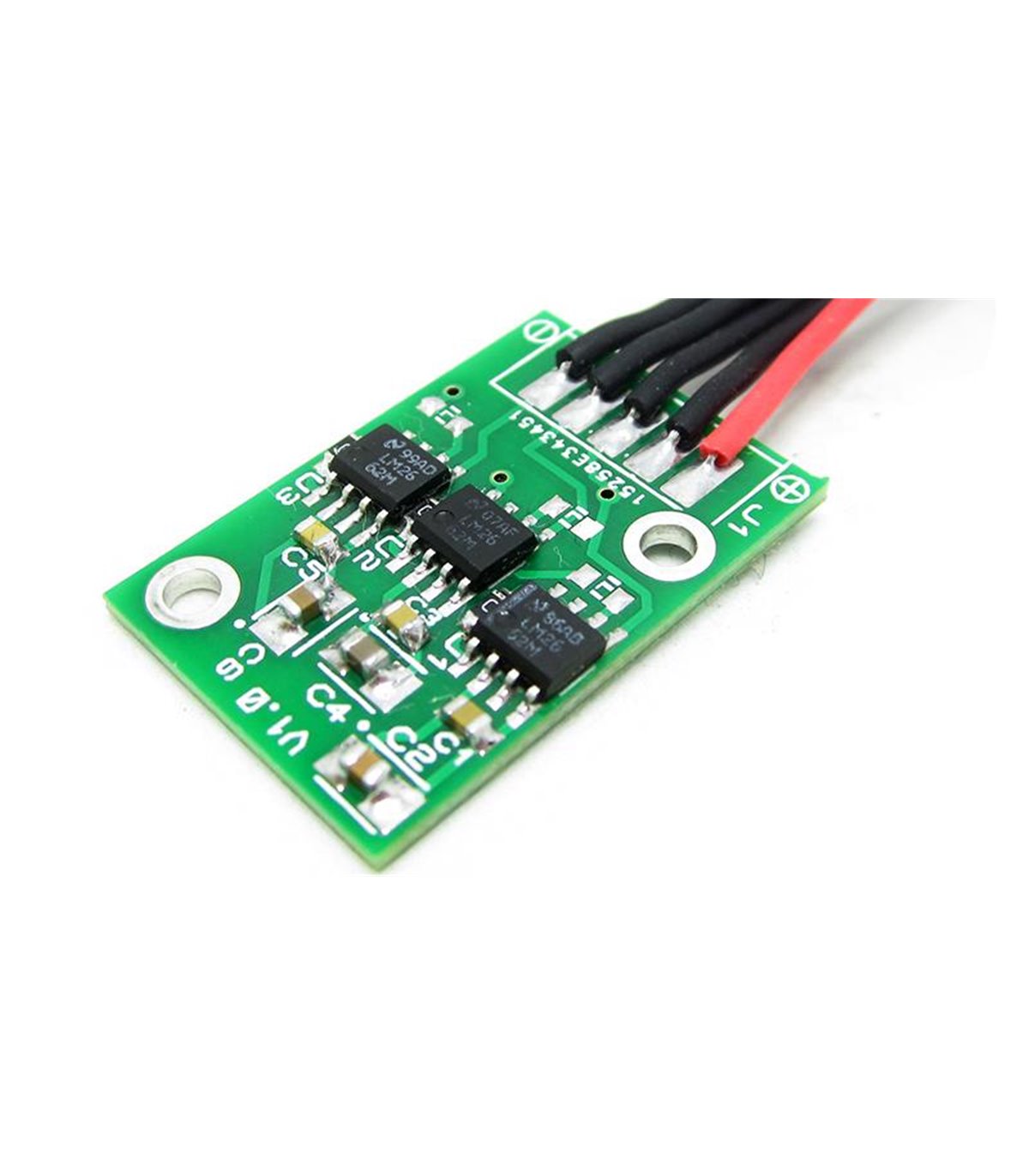

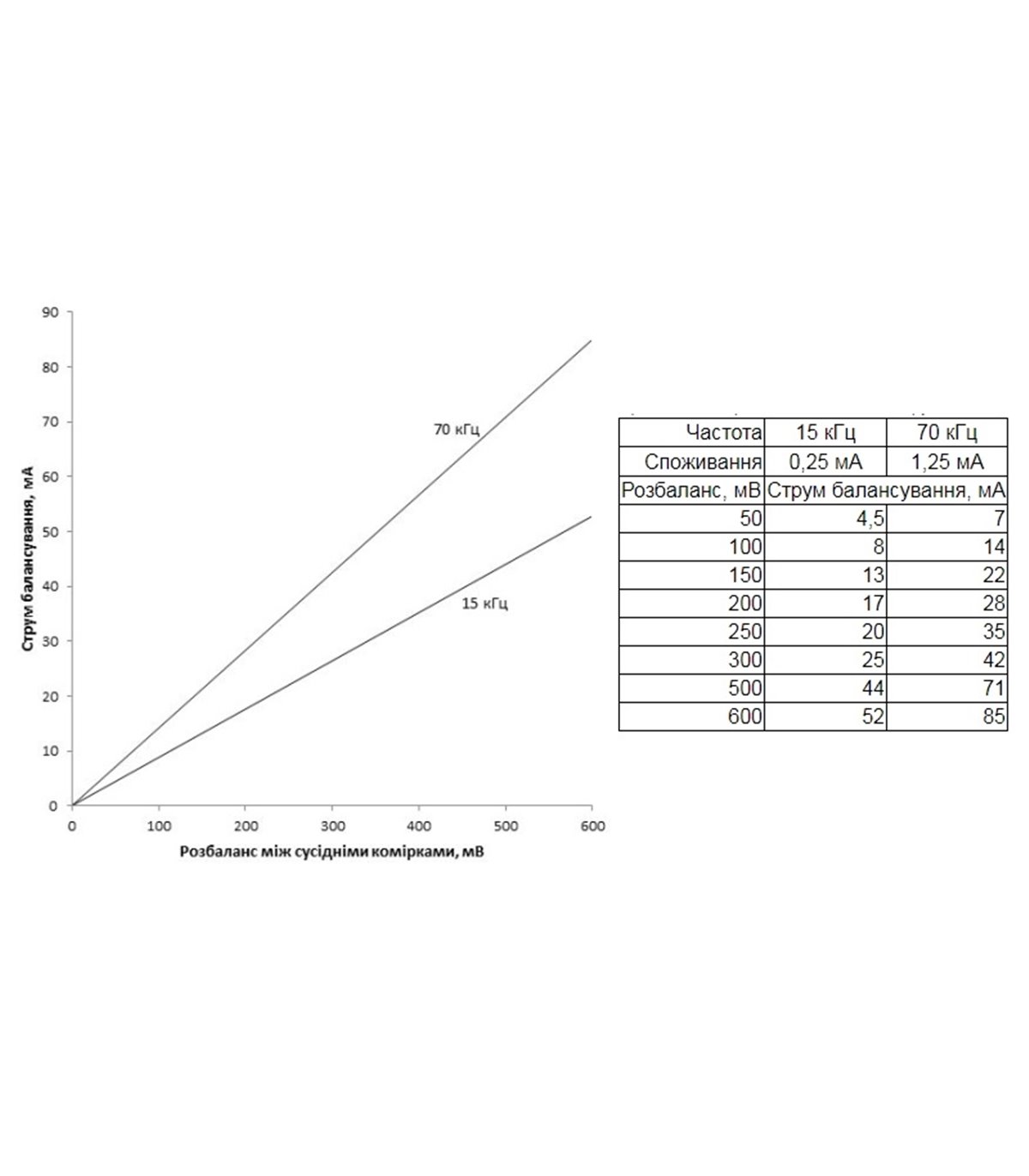

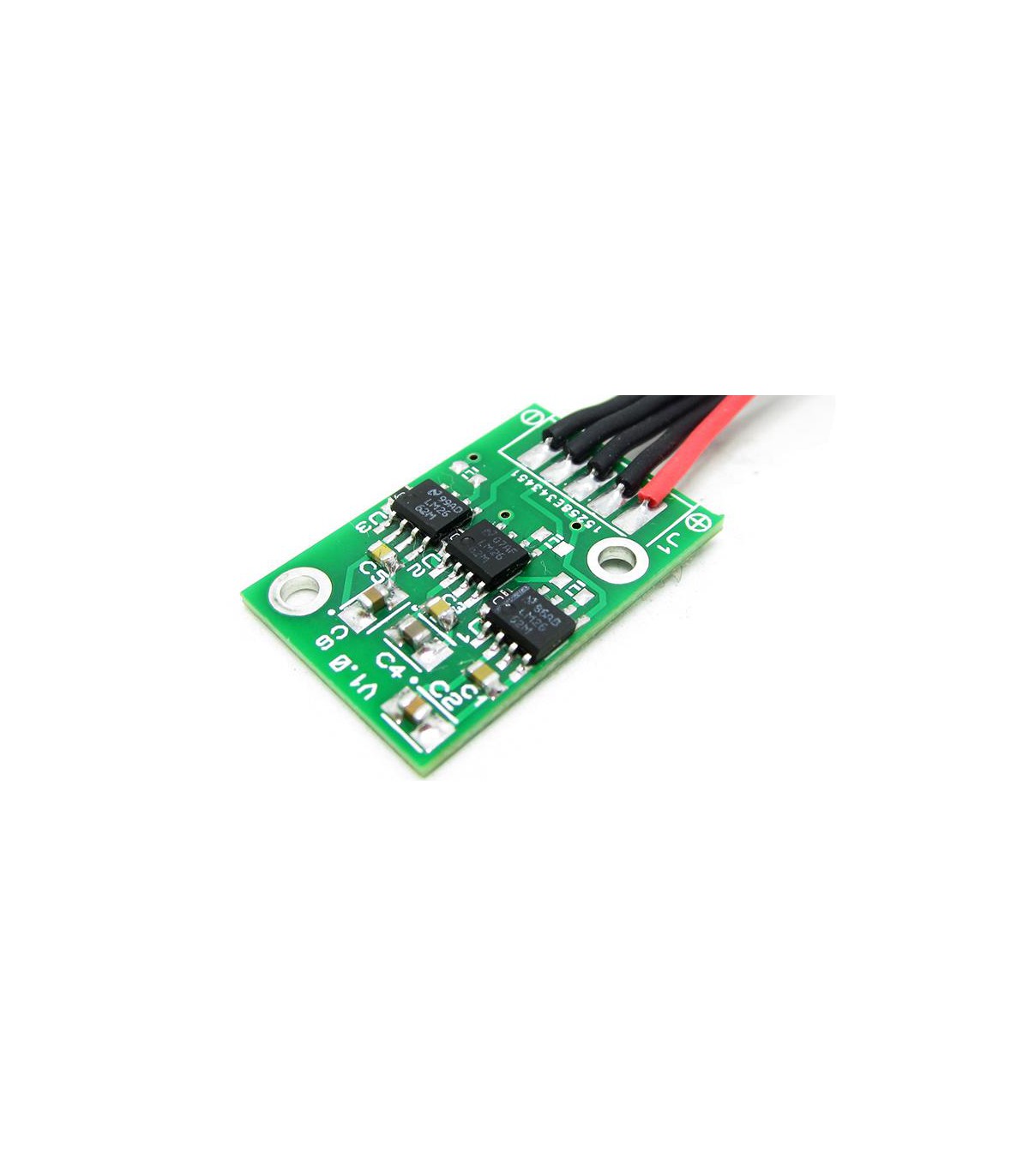

Активный балансир с переключающими конденсаторами. Балансир собран по типовой схеме. Конденсатор поочередно подключается к ячейкам аккумулятора, соответственно конденсатор заряжается от более заряженной ячейки и переносит энергию в менее заряженную. Поскольку основная часть энергии переносится с более заряженной ячейки в менее заряженную, то компоненты балансира практически не нагреваются. Возможны 2 режима работы стандартный с частотой переключения 15 кГц, и режим с повышенной частотой переключения 70 кГц. При частоте переключения собственный ток потребления микросхемы 0,25 мА, при частоте 70 кГц собственный ток потребления составит около 1,2 мА. Для переключения балансира в режим 70 кГц нужно запаять перемычки 0805 обозначены 0. Данные можно увидеть в таблице и графику. Плата универсальная, подходит на 2S, 3S, 4S ячейки размером 2*3см. Под любые типы аккумуляторов от 1,5V до 4,5V на одну ячейку. Подходит для Li-Ion, LiFePo, LiPo и LiTiO аккумуляторы. Рекомендуется для батарей небольшой емкости, которые заряжаются относительно нечасто, для батарей большой емкости, которые используются каждый день лучше подойдет пассивный балансир. Данный вариант изготовлен под 3S, отдельно также на 2S и 4S, которые отличаются только элементами.
Технические характеристики
Тип аккумулятора: LiIon, LiPo, LiFePo, LiTiO Количество ячеек: 3 Максимальное напряжение ячейки: 4,5 В Максимальный ток балансировки: ~ 50 мА (15 кГц), 85 мА (70 кГц) Масимальная ток собственного потребления, на ячейку 0,25 мА (15 кГц),), 1,25 мА (70 кГц) Рабочий температурный диапазон изделия: от -20 oC до +45 oC Габаритные размеры центрального модуля (ДхШхВ): 20х30х5 мм
