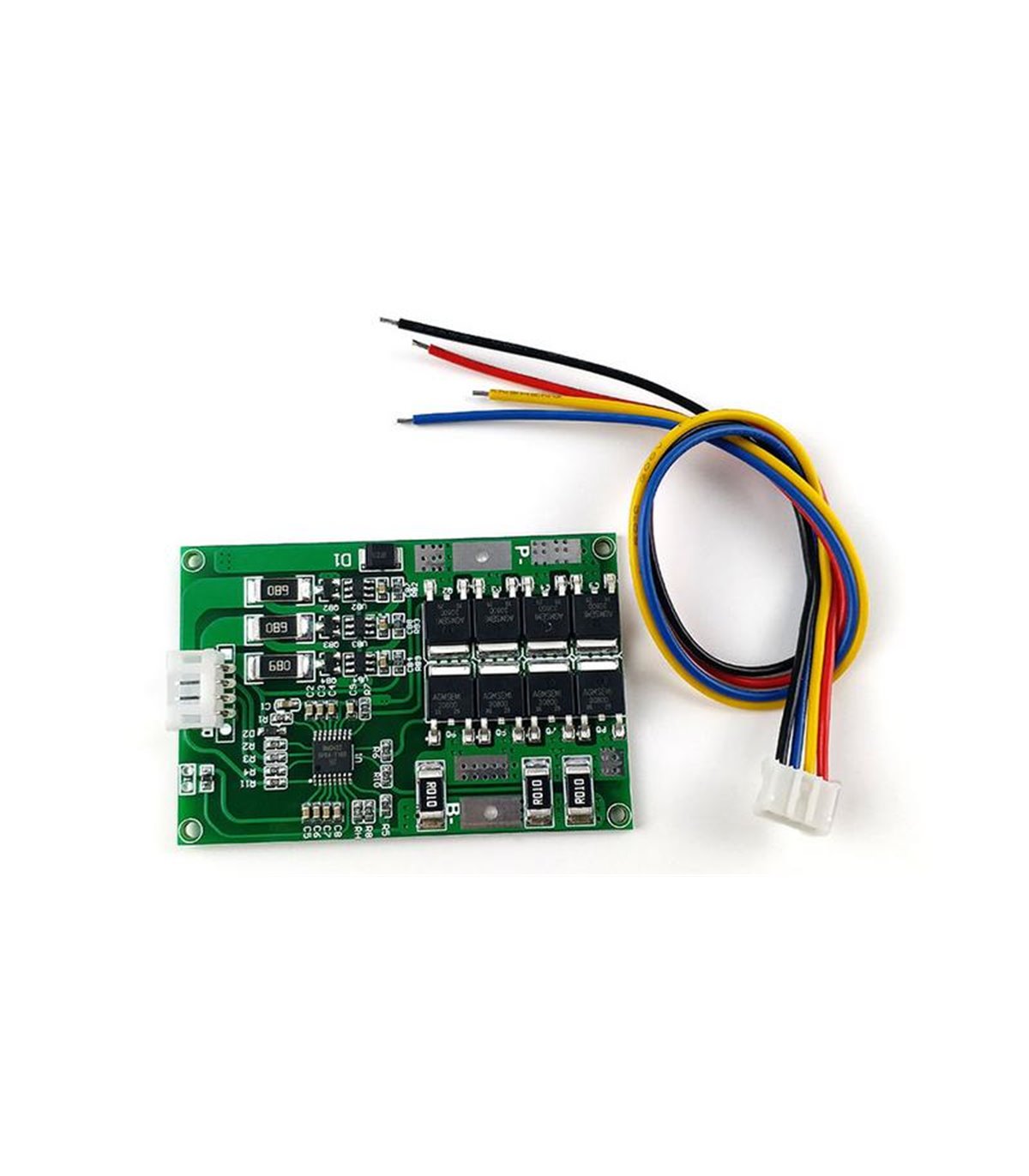

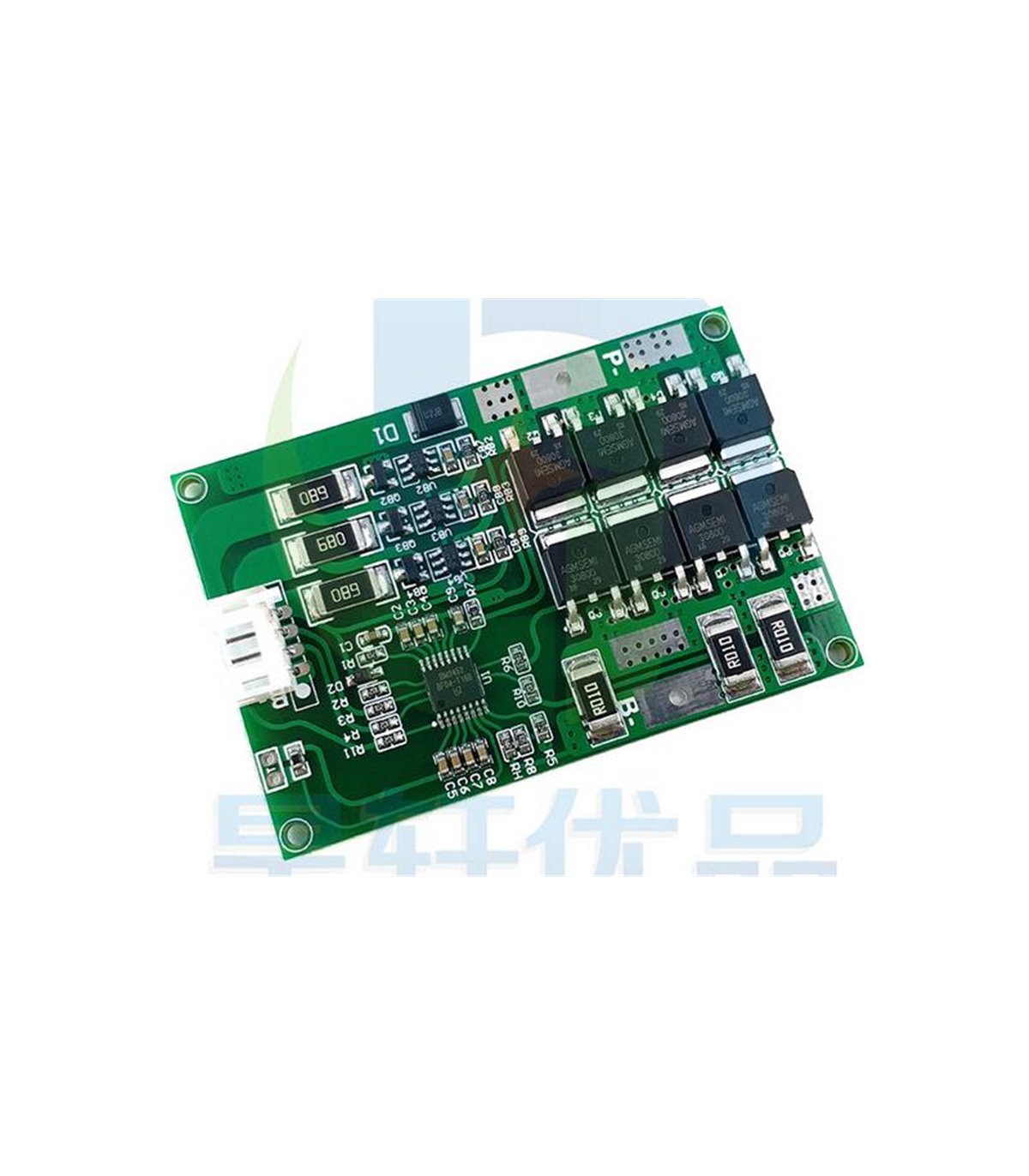

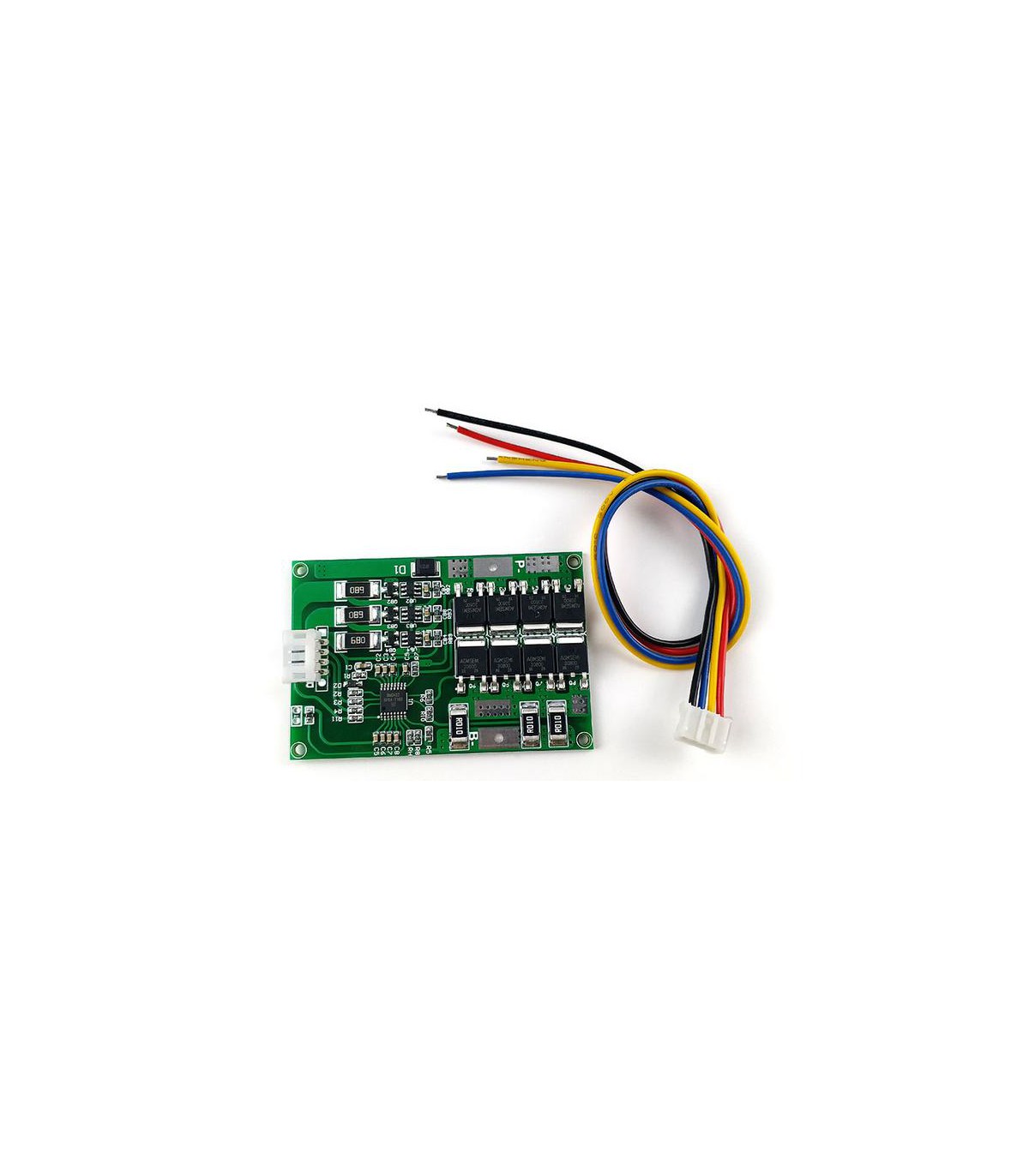

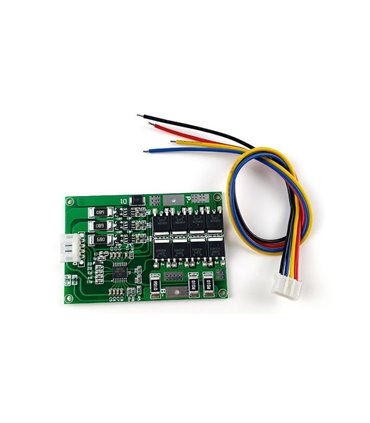

Плата защиты батареи BMS литий-ферум LiFePo 3S 9.6V 20A (18089)

Плата защиты батареи BMS литий-ферум LiFePo 3S 9.6V 20A. BMS (Battery Management System) - система управления батареей, которая предназначена для контроля состояния аккумуляторов и процесса заряда / разряда батареи.

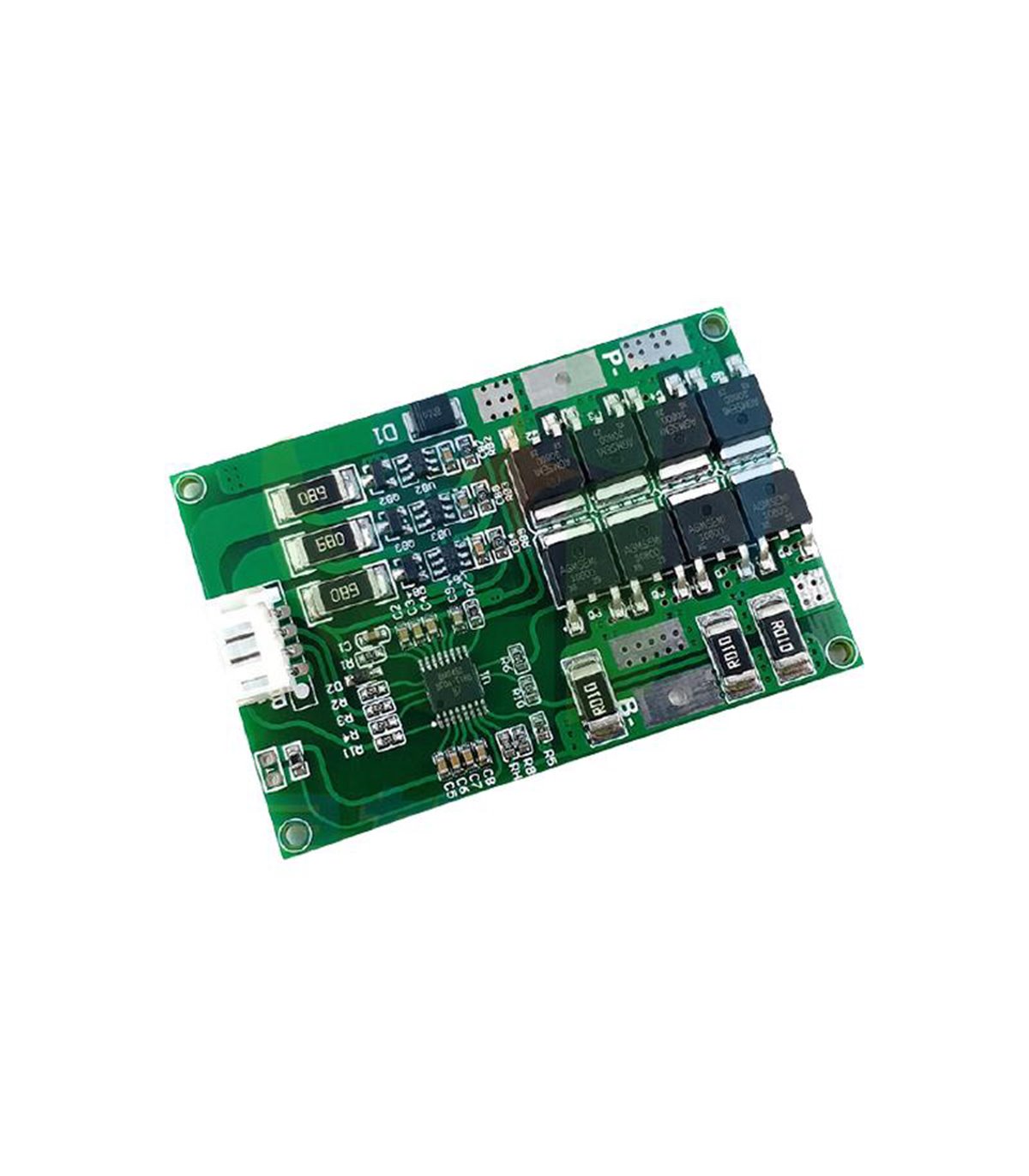

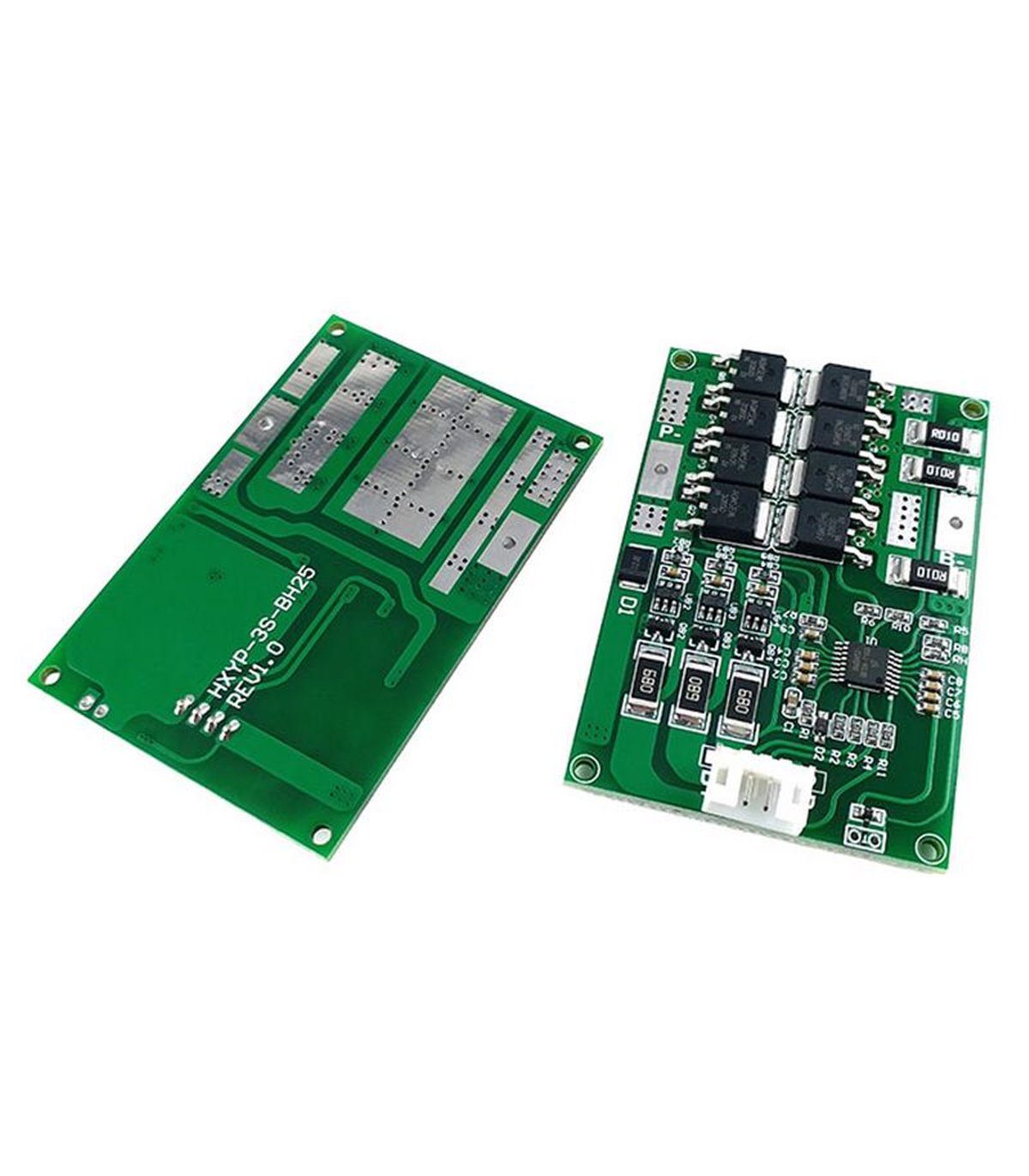

К модулю HXYP-3S-BH25 подключается одновременно три аккумуляторы (18650). Особенностями данного контроллера заряда являются: защита от короткого замыкания и защита от переразряда и перезаряда. Максимальный рабочий ток данного BMS контроллера составляет 20 А, пусковой ток может достигать 30 А, а ток покоя при этом не превышает 30 мкА. Отключение аккумулятора происходит при достижении напряжения 3,65 В, а разряда при снижении напряжения до 2,35 В.
При превышении максимально допустимого значения напряжения питания, контроллер заряда активирует режим «защиты». Для того чтобы возобновить работу модуля, необходимо заново подать напряжение на вход платы BMS или подождать некоторое время пока контроллер заряд не отключит защиту автоматически.
Напряжение питания модуля составляет 11 В. Обратите внимание, что данный модуль не является зарядным устройством.
Технические параметры

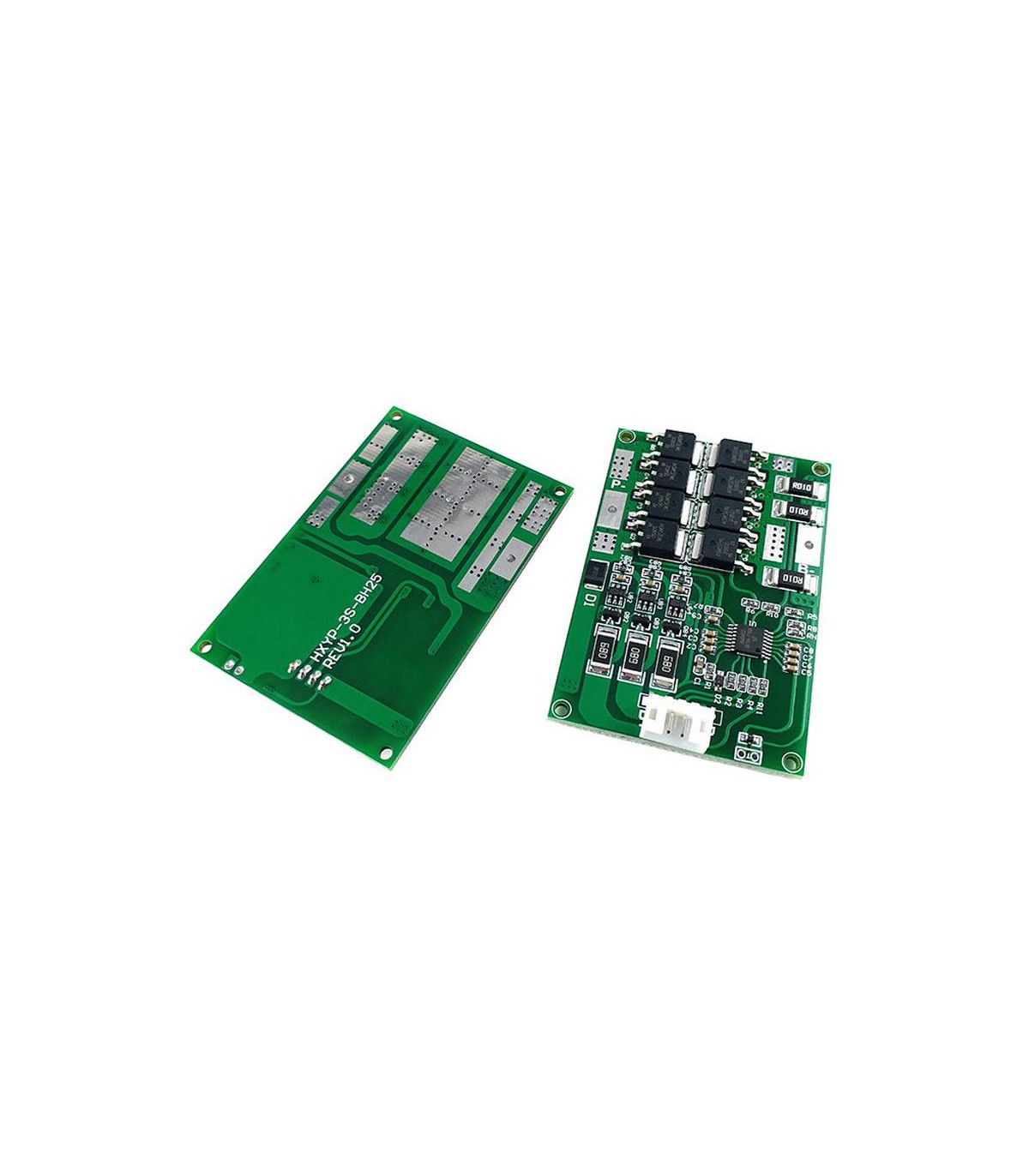

• Модель HXYP-3S-BH25
• Количество аккумуляторов: 3
• Напряжение заряда, В 10,8-11
• Верхний порог отключения заряда, В: 3,65 ± 0,05
• Нижний порог отключения разряда, В: 2,35 ± 0,05
• Рабочий ток, А: 20
• Максимальный рабочий ток, А: 30
• Ток покоя, не более, мкА 30

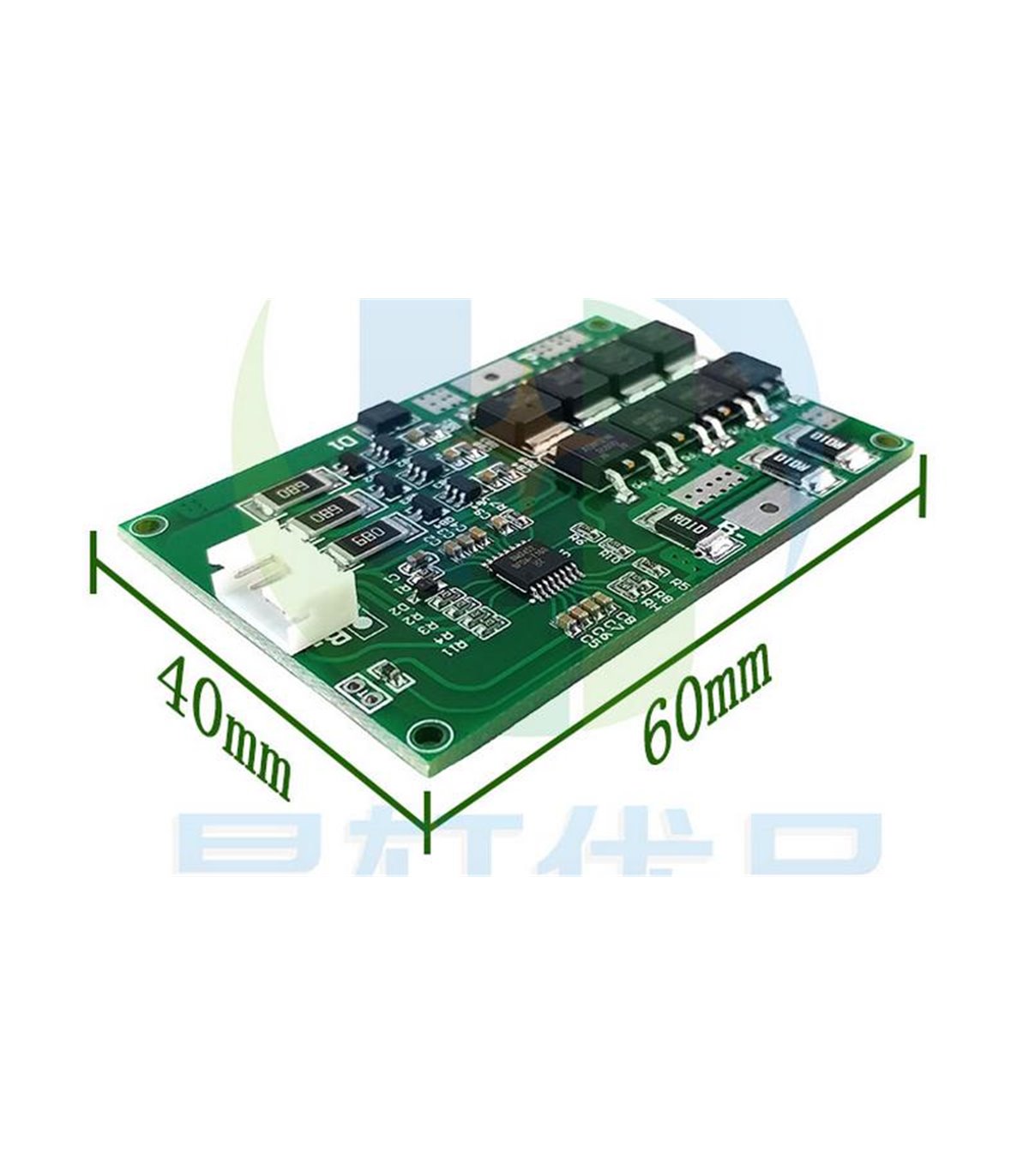

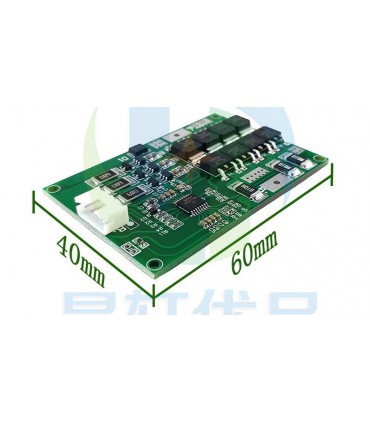

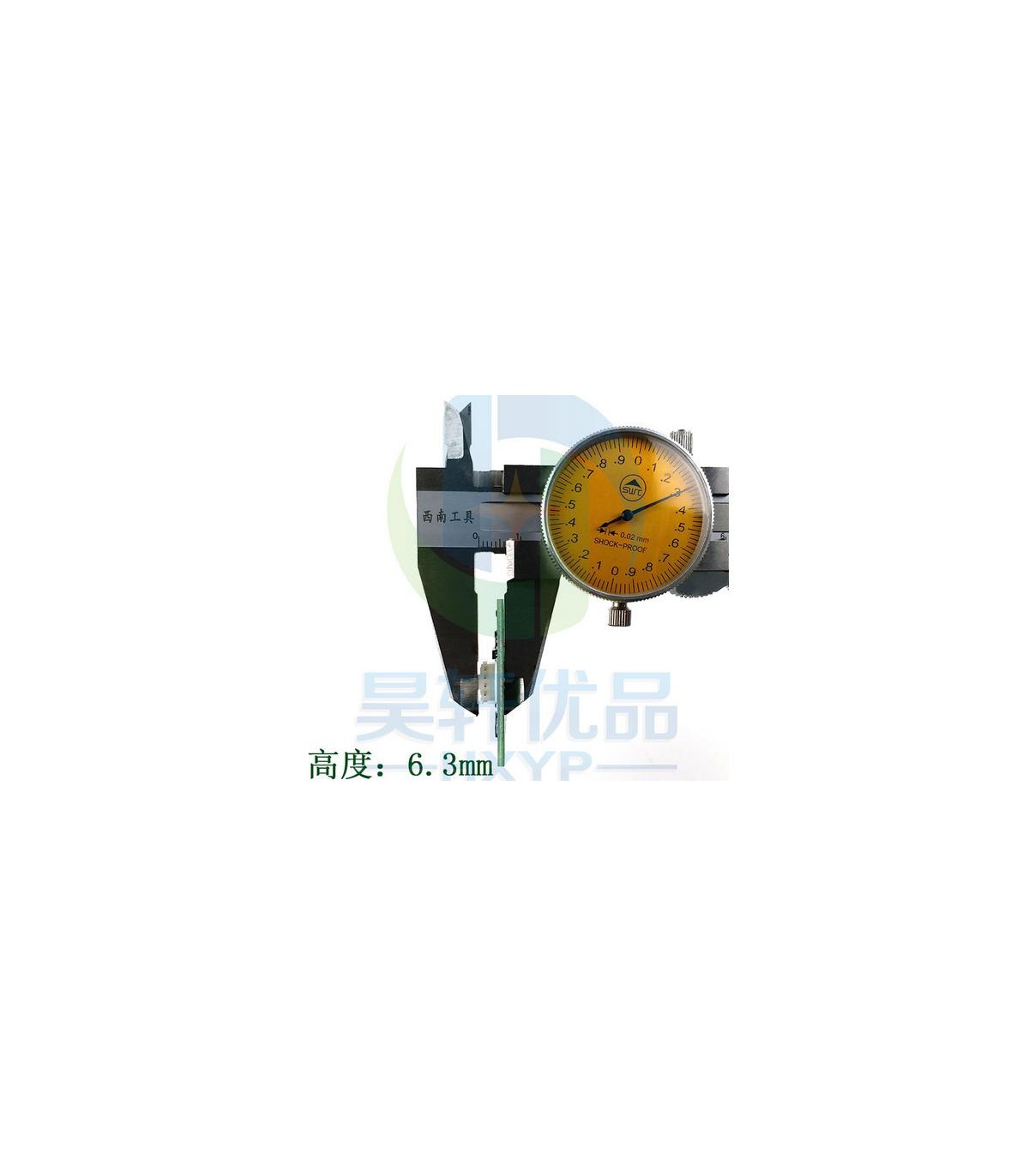

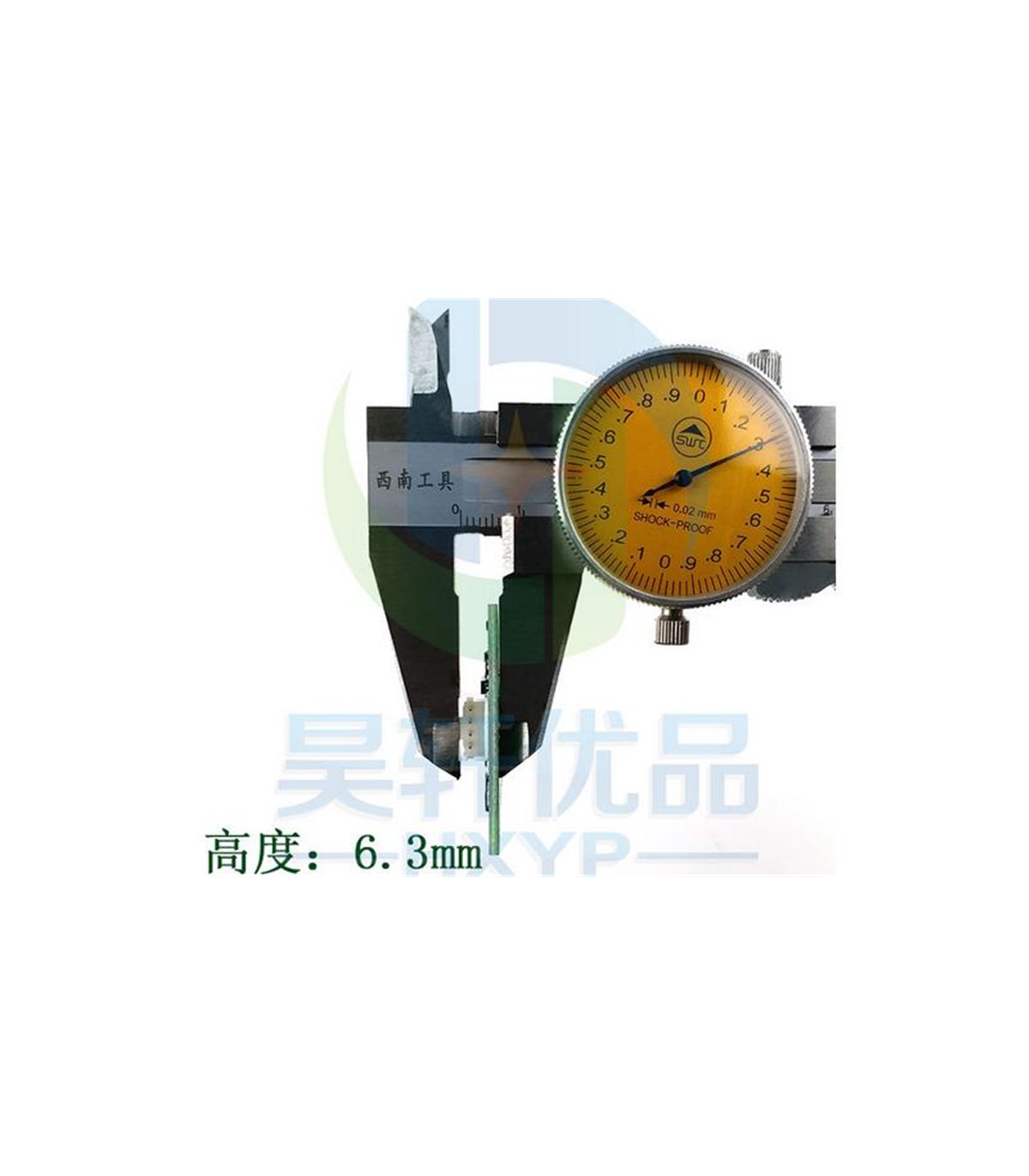

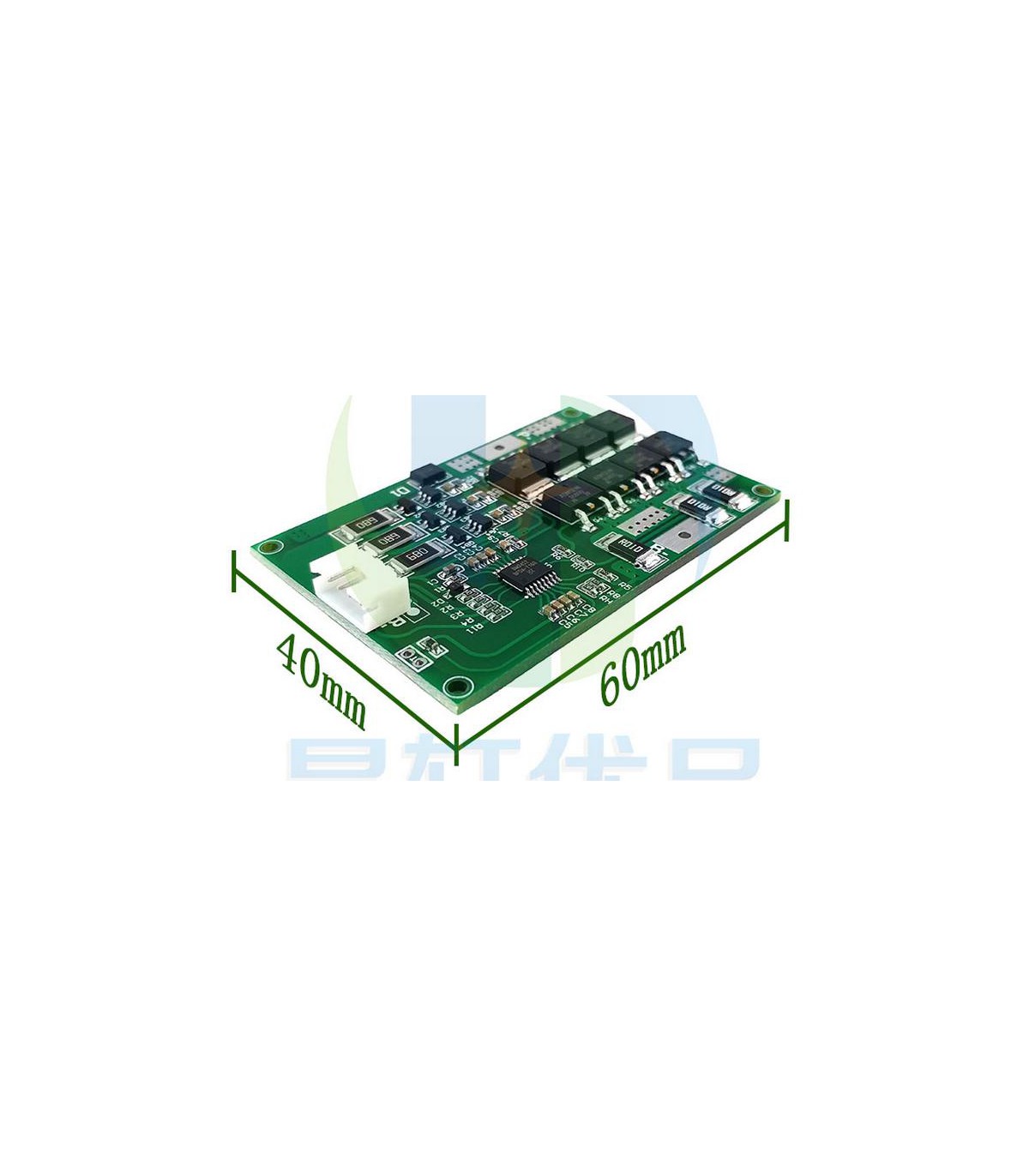

• Размеры модуля, мм: 60x40x6,3
