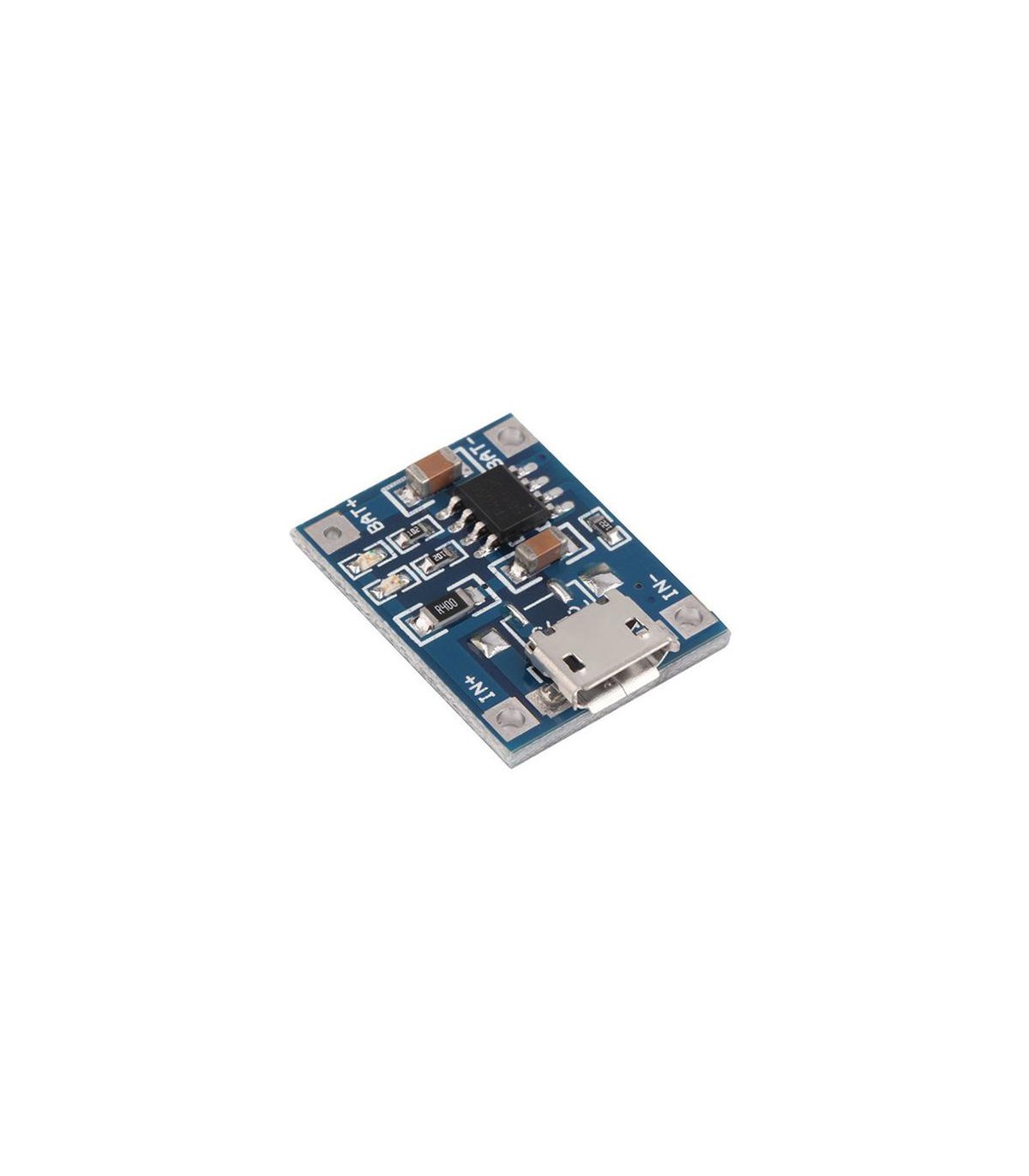

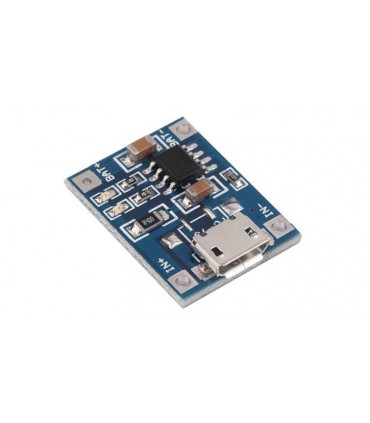

Контроллер заряда micro USB Li-Ion TP4056 (10530)

Micro USB модуль - зарядне літій-іонних акумуляторів з номінальним зарядним струмом 1А.

Пристрій зібраний на спеціалізованій мікросхемі заряду літій-іонних акумуляторів TP4056 . Це завершений виріб з лінійним зарядом за принципом постійна напруга / постійний струм для літій-іонних одноелементних акумуляторів. Можливо паралельне підключення акумуляторів до зарядного пристрою.

Струм заряду може перебудовуватися шляхом перепаювання програмного резистора на 2 ніжці мікросхеми. За умовчанням опір 1,2кОм, що відповідає 1А вихідного зарядного струму. Пристрій має контроль заряду і відключає акумулятор досягши напруги повного заряду.

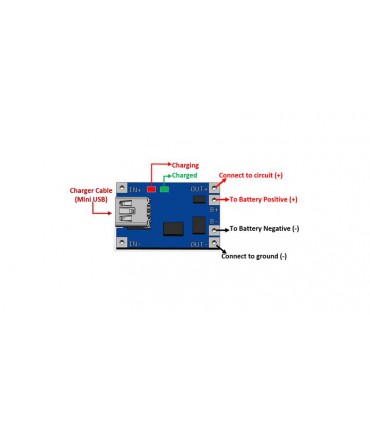

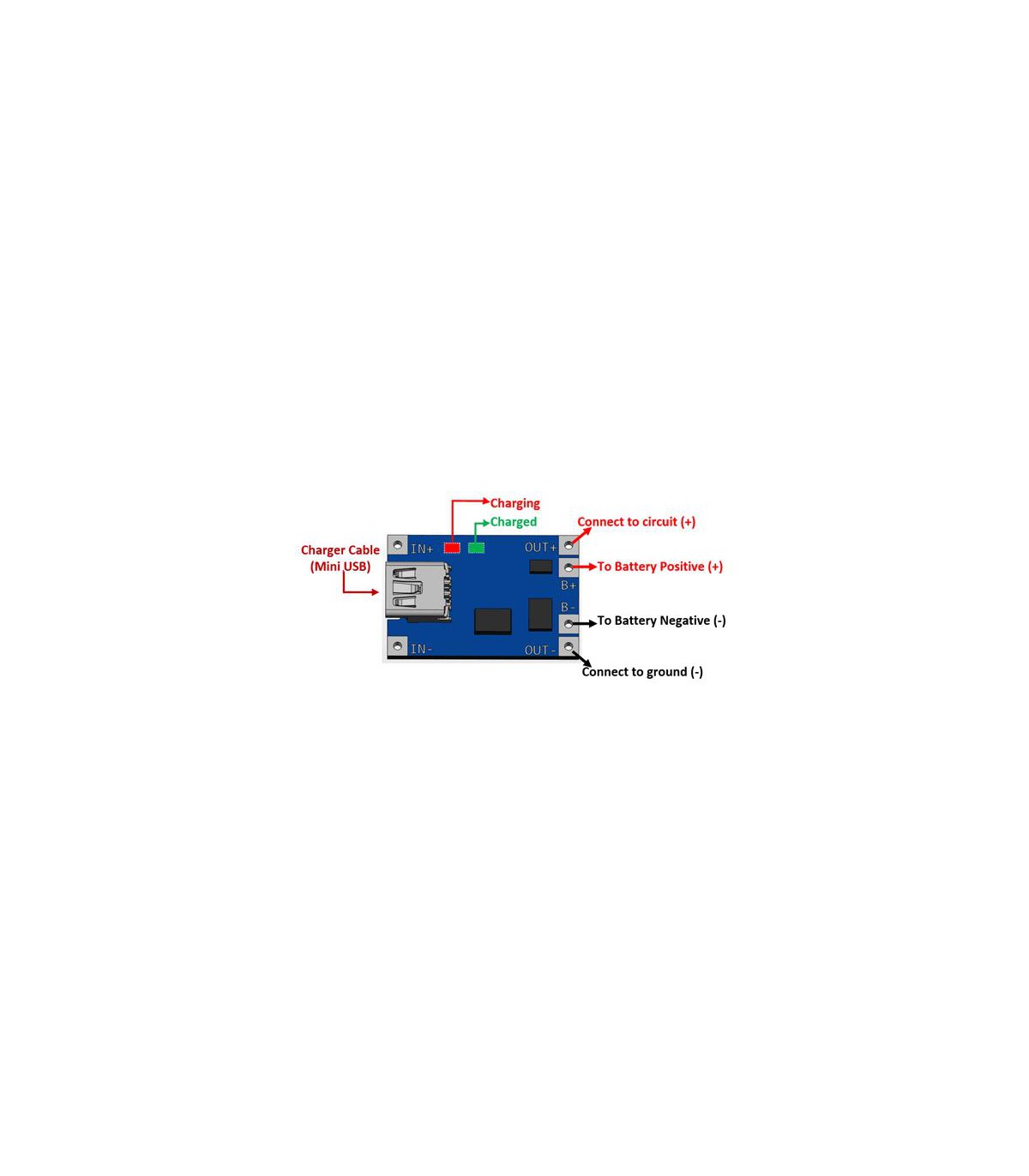

Індикатори: червоний - заряд, синій, - батарея заряджена. Підключення акумулятора до виводів 'BAT+' і 'BAT-' повинно відповідати полярності. Вхідна напруга, окрім інтерфейсу USB, може подаватися на виводи 'IN+' - 'IN-'

Технічні характеристики

• Метод заряду: лінійний
• Зарядний струм акумулятора: 1А
• Відхилення зарядної напруги: не більше 1,5%
• Вхідна напруга: постійне 4,5 - 5,5В
• Напруга повного заряду акумулятора: 4,2В
• Вхідний інтерфейс: micro USB
• Робоча температура: - 10°C - +85°C
• Габарити (ШхГхВ): 29х19х5мм
