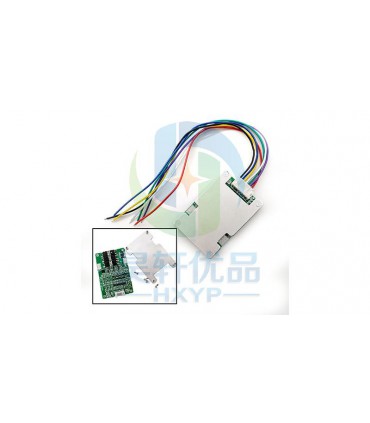

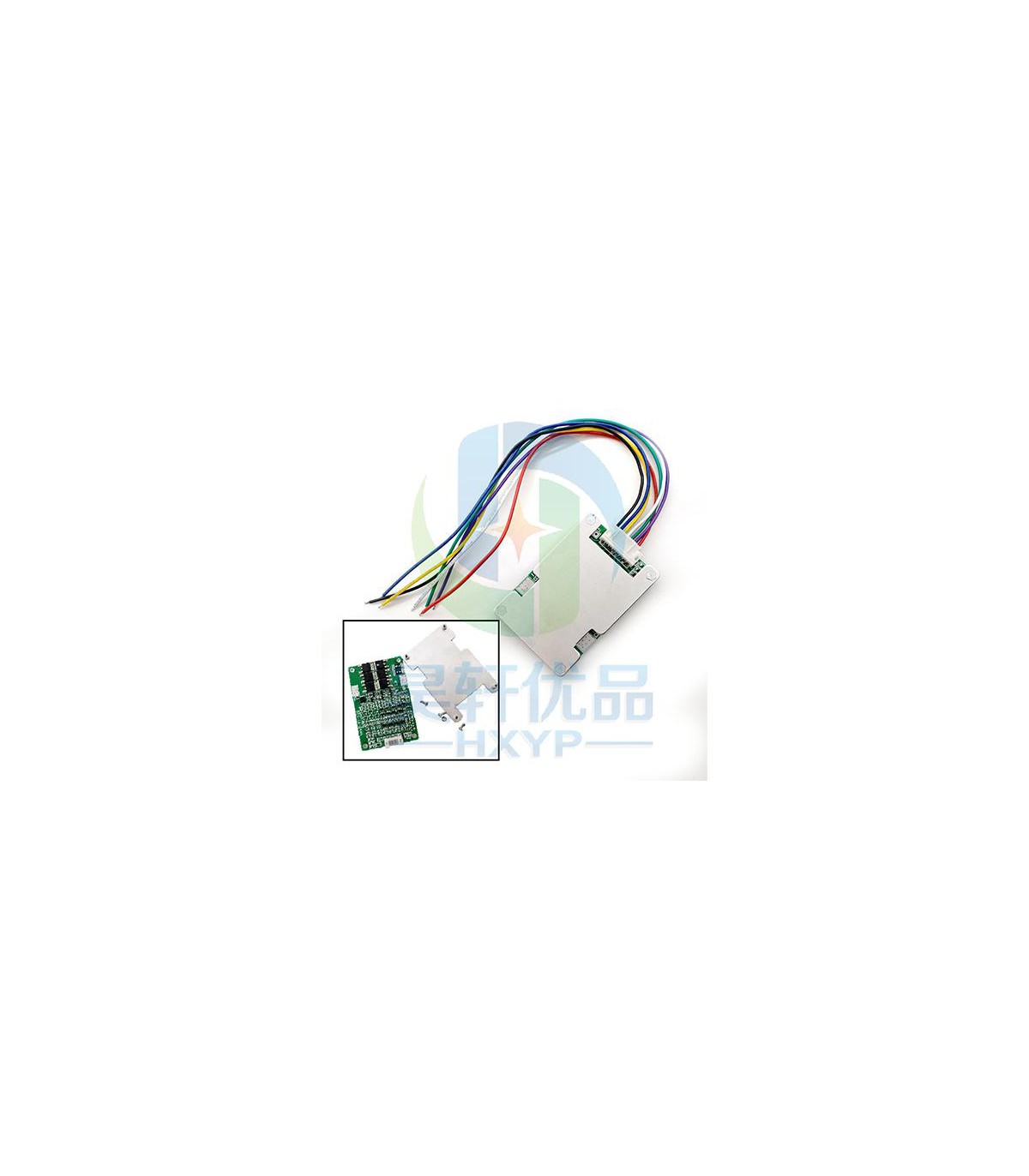

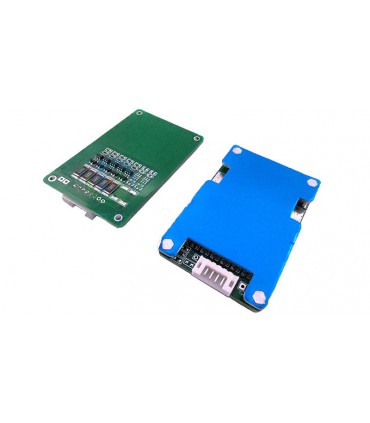

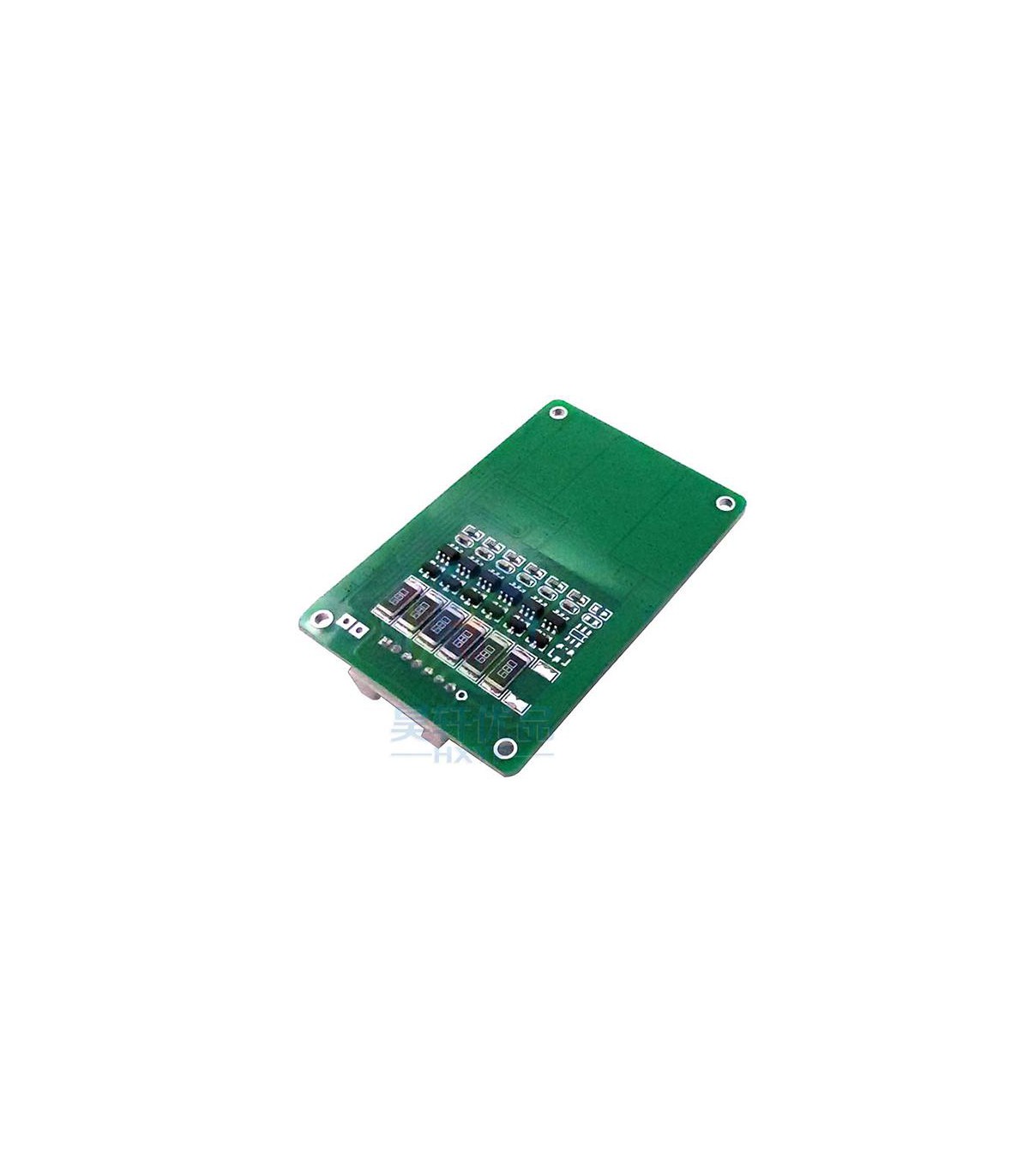

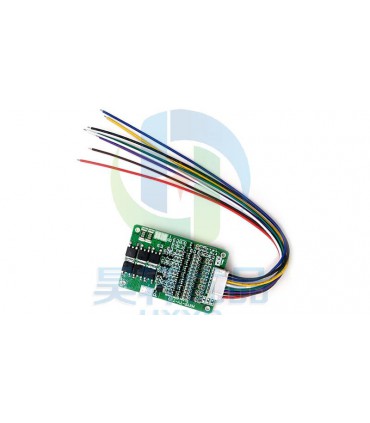

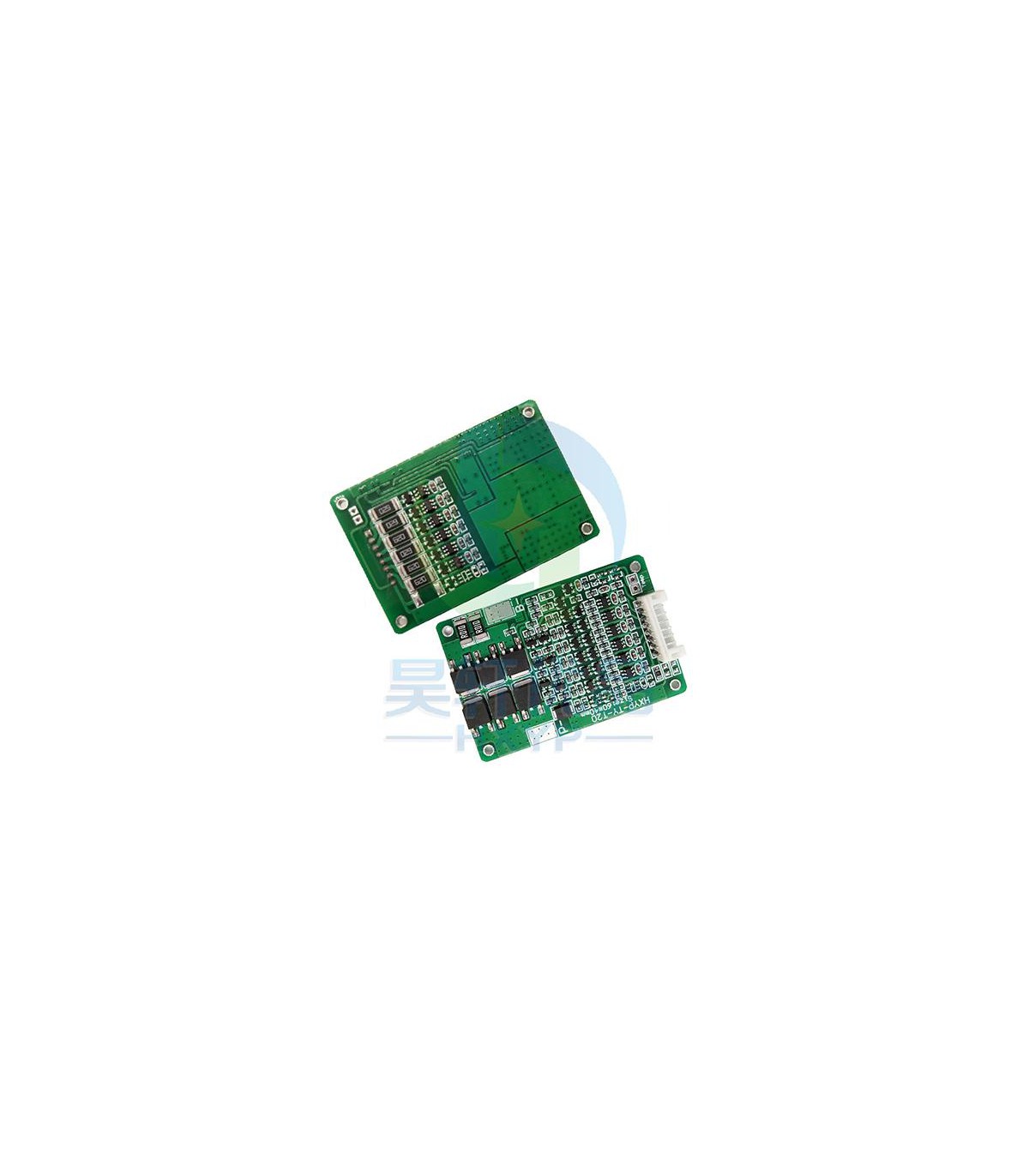

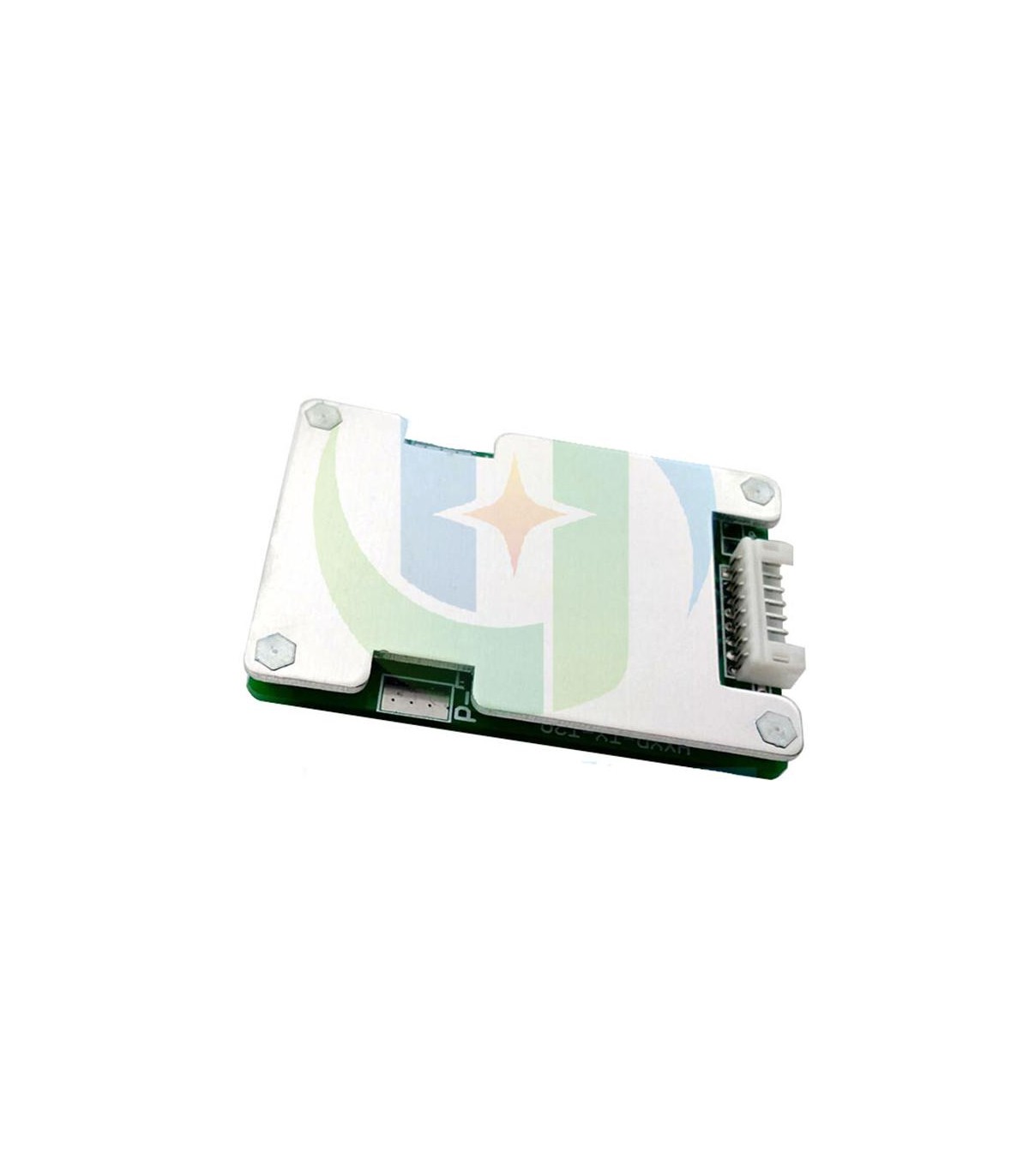

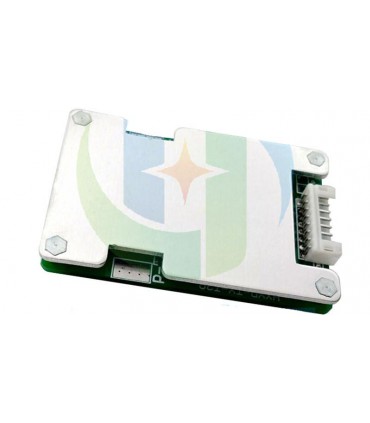

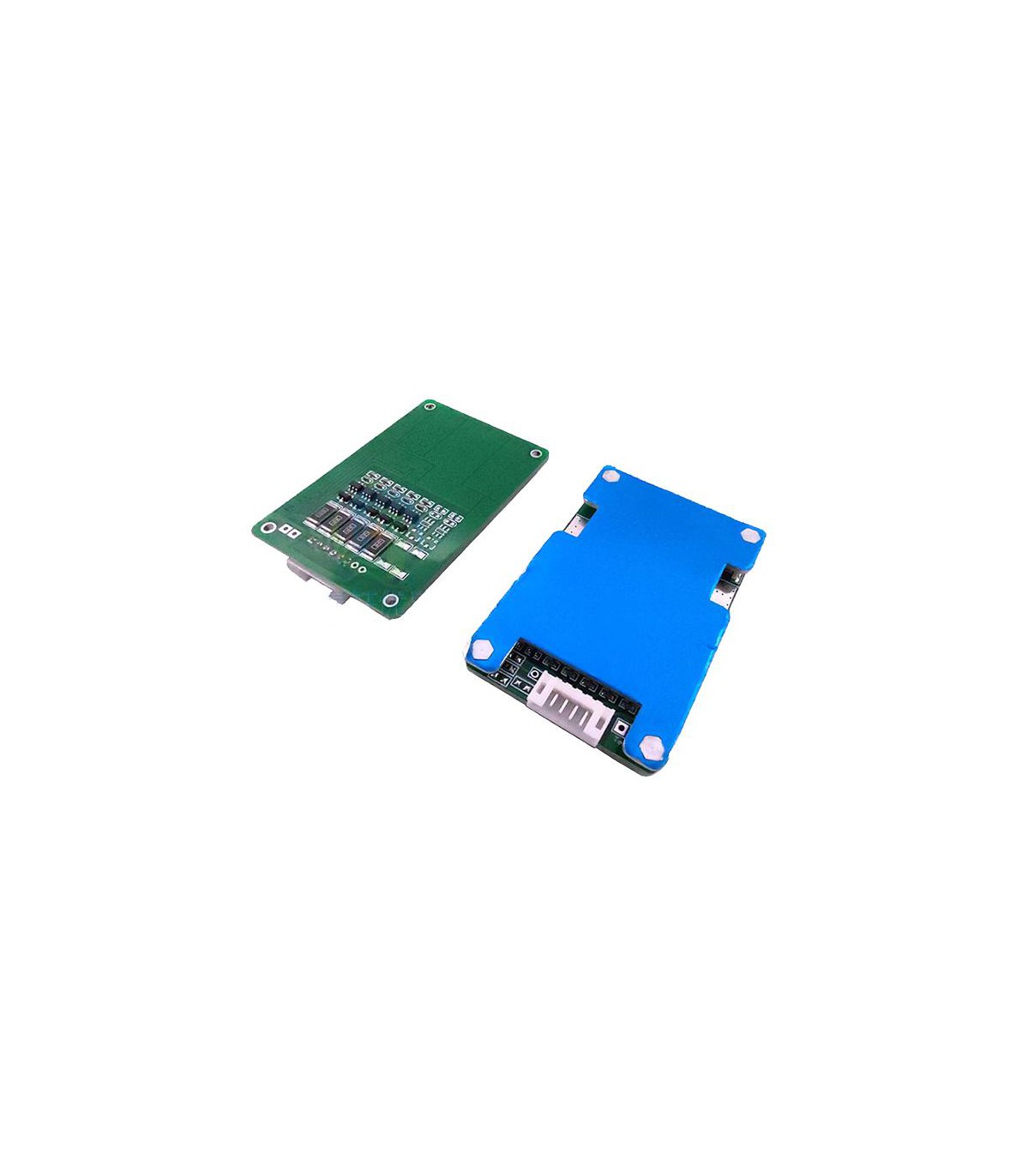

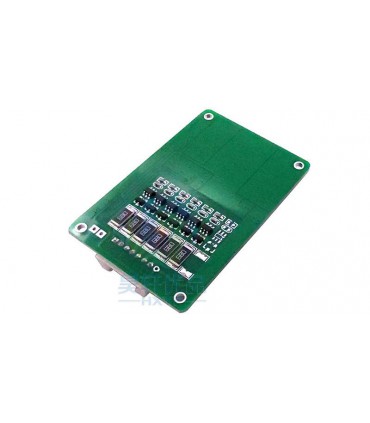

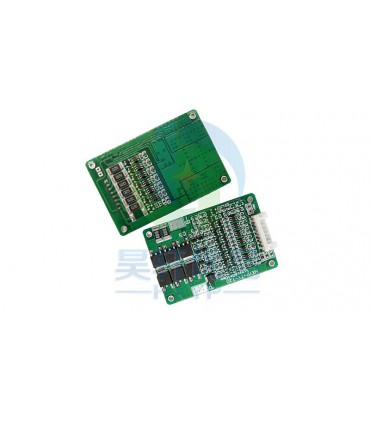

Плата защиты батареи BMS литий-ион Li-Ion 7S 29.4V 20A (18088)
Плата защиты батареи BMS литий-ион Li-Ion 7S 29.4V 20A. BMS (Battery Management System) - система управления батареей, которая предназначена для контроля состояния аккумуляторов и процесса заряда/разряда батареи. К модулю HX-7S-TY-T20 подключается одновременно пять аккумуляторов (18650).
328,00 грн
Артикул:
bg-18088
Плата защиты батареи BMS литий-ион Li-Ion 7S 29.4V 20A. BMS (Battery Management System) - система управления батареей, которая предназначена для контроля состояния аккумуляторов и процесса заряда/разряда батареи.
К модулю HX-7S-TY-T20 подключается одновременно пять аккумуляторов (18650). Особенностями данного контроллера заряда являются: защита от короткого замыкания и защита от переразряда и перезаряда. Максимальный рабочий ток данного BMS контроллера составляет 15 А, пусковой ток может достигать 20 А, а ток покоя при этом не превышает 30 мкА. Отключение заряда аккумулятора происходит при достижении напряжения 4,25 В, а разряда при снижении напряжения до 2,5 В.
При превышении максимального допустимого значения напряжения питания, контроллер заряда активирует режим «защиты». Для того чтобы восстановить работу модуля, необходимо заново подать напряжение на вход платы BMS или подождать некоторое время пока контроллер заряда не отключит защиту автоматически.
Напряжение питания модуля составляет 29,4 В. Обратите внимание, что данный модуль не является зарядным устройством.

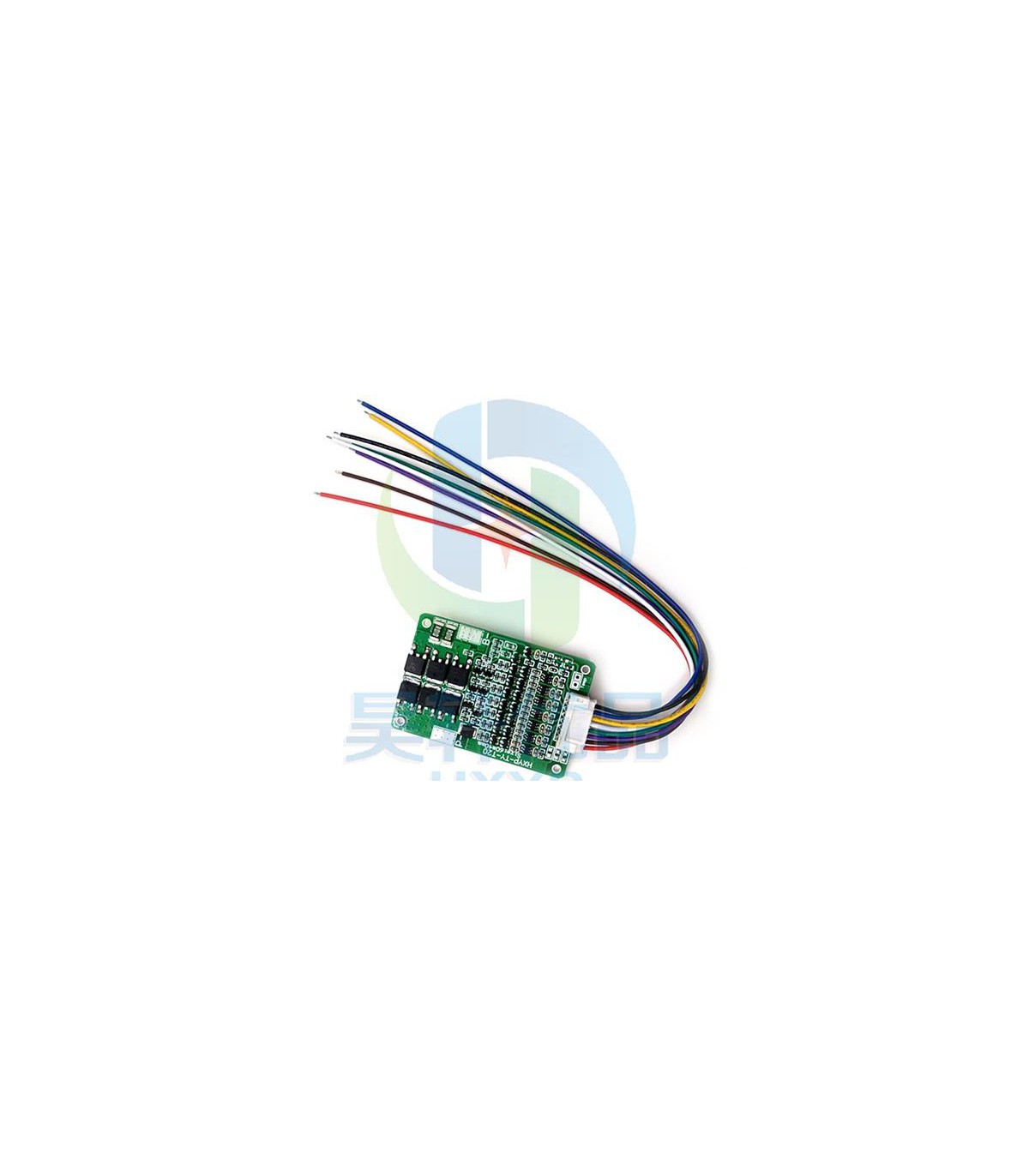

Можно использовать на меньшее количество элементов, на фото ниже показано.
Технические параметры
К модулю HX-7S-TY-T20 подключается одновременно пять аккумуляторов (18650). Особенностями данного контроллера заряда являются: защита от короткого замыкания и защита от переразряда и перезаряда. Максимальный рабочий ток данного BMS контроллера составляет 15 А, пусковой ток может достигать 20 А, а ток покоя при этом не превышает 30 мкА. Отключение заряда аккумулятора происходит при достижении напряжения 4,25 В, а разряда при снижении напряжения до 2,5 В.
При превышении максимального допустимого значения напряжения питания, контроллер заряда активирует режим «защиты». Для того чтобы восстановить работу модуля, необходимо заново подать напряжение на вход платы BMS или подождать некоторое время пока контроллер заряда не отключит защиту автоматически.
Напряжение питания модуля составляет 29,4 В. Обратите внимание, что данный модуль не является зарядным устройством.
Можно использовать на меньшее количество элементов, на фото ниже показано.
Технические параметры
- Модель: HX-7S-TY-T20
- Количество аккумуляторов: 7
- Напряжение заряда, В: 29,4
- Верхний порог отключения заряда, В: 4,25 ± 0,05
- Нижний порог отключения разряда, В: 2,5 ± 0,05
- Рабочий ток, А: 15
- Максимальный рабочий ток, А: 20
- Ток покоя, не более, мкА: 30
- Размеры модуля, мм: 60 x 40 x 3,6
bg-18088
