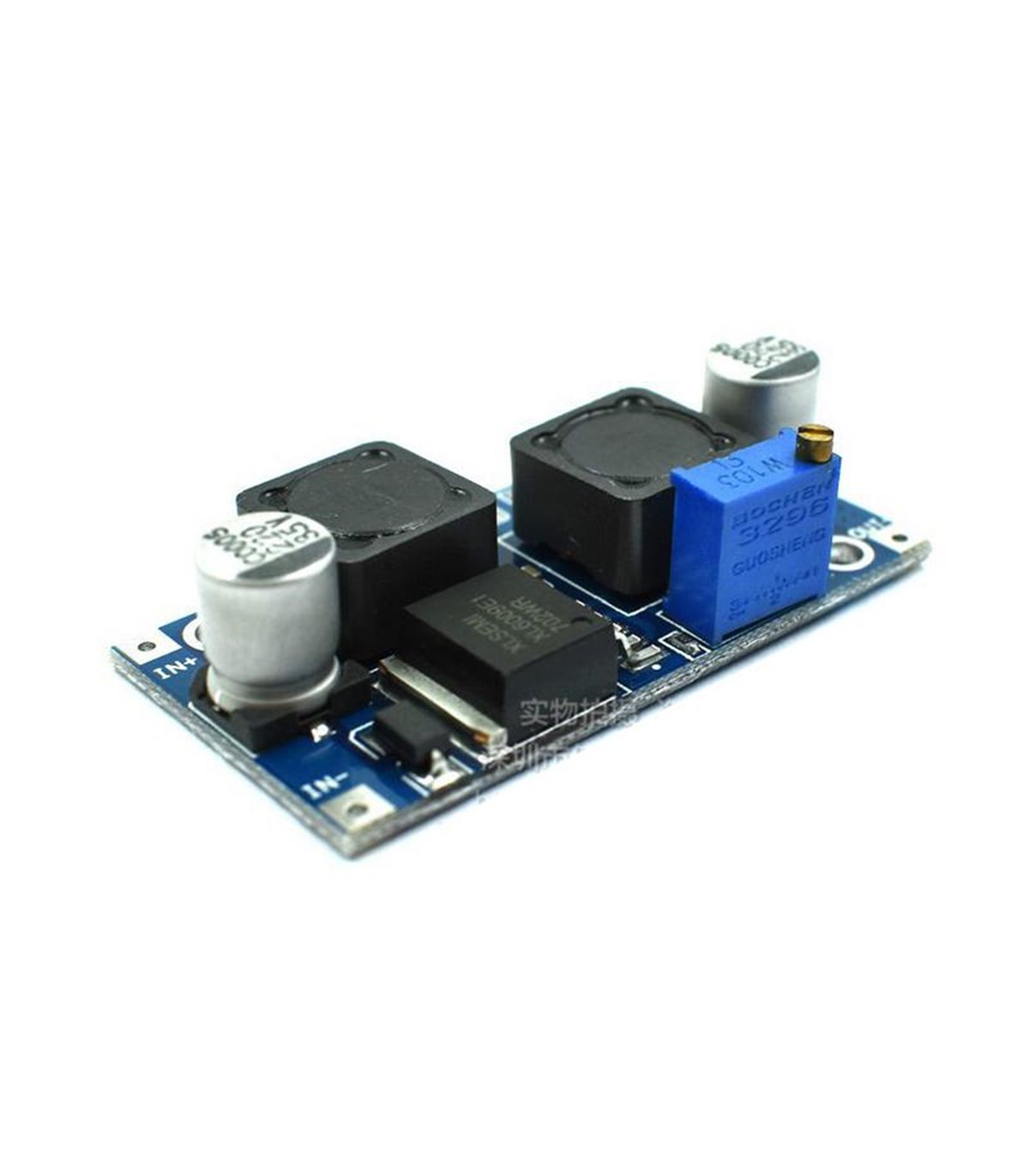

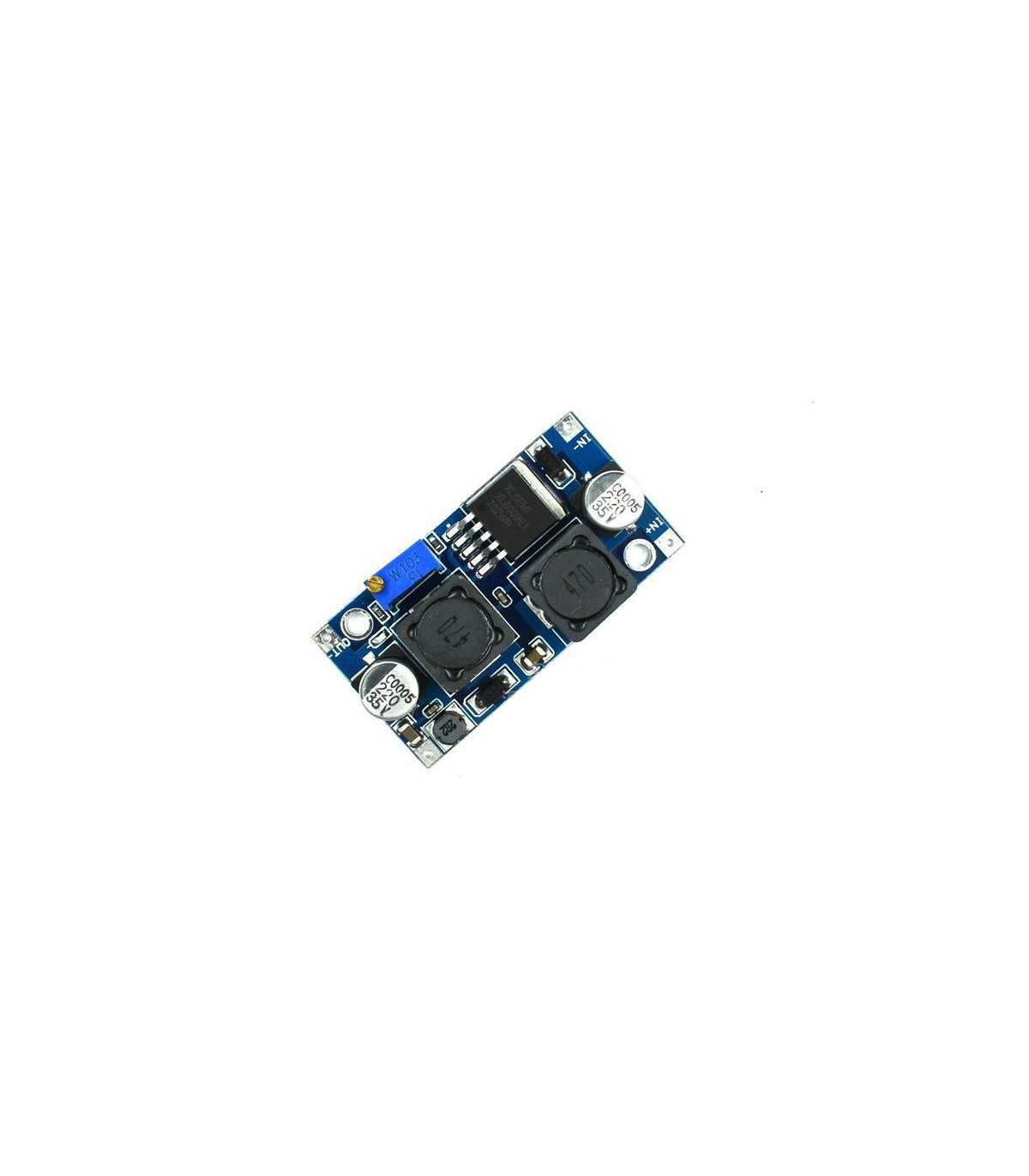

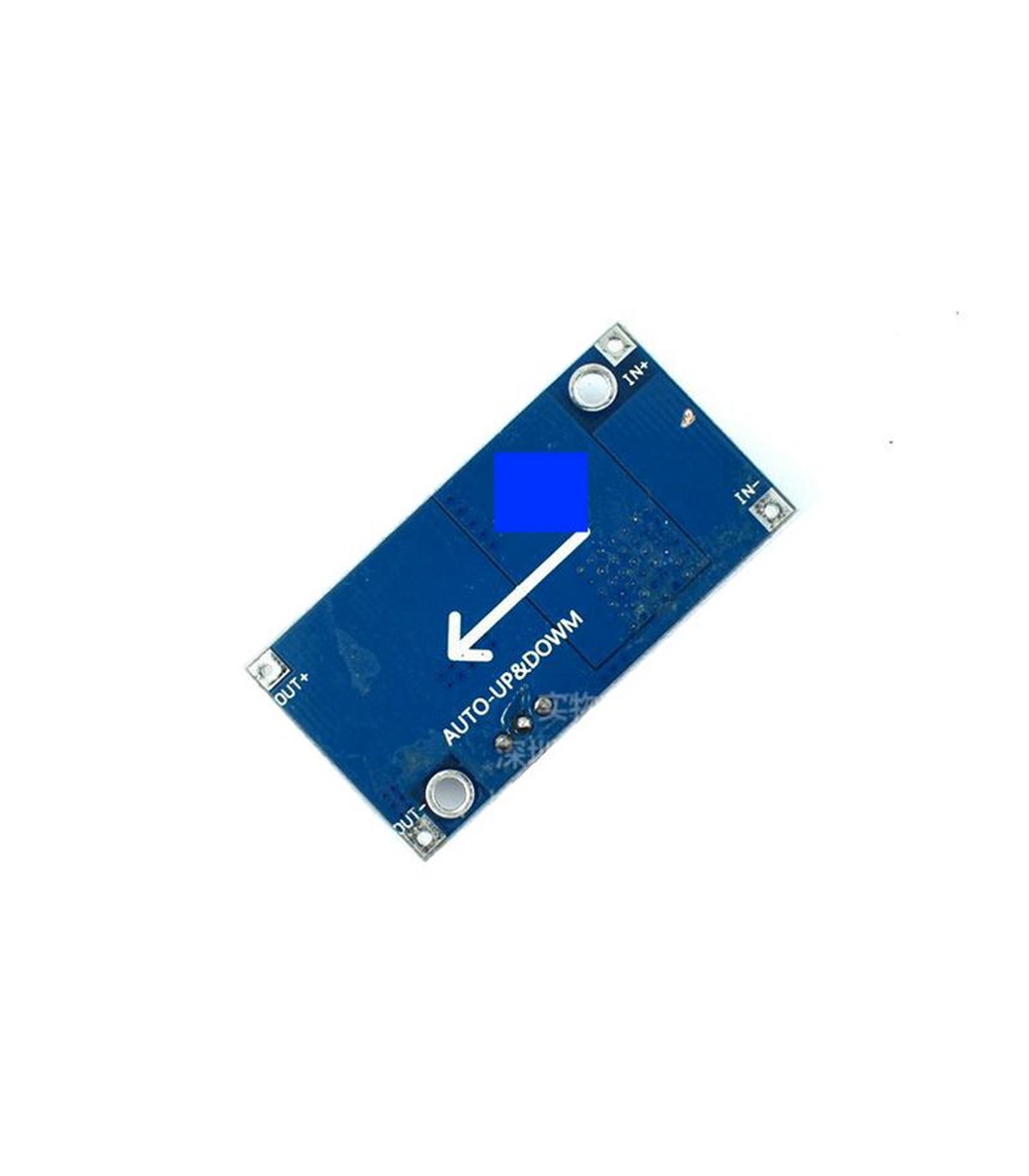

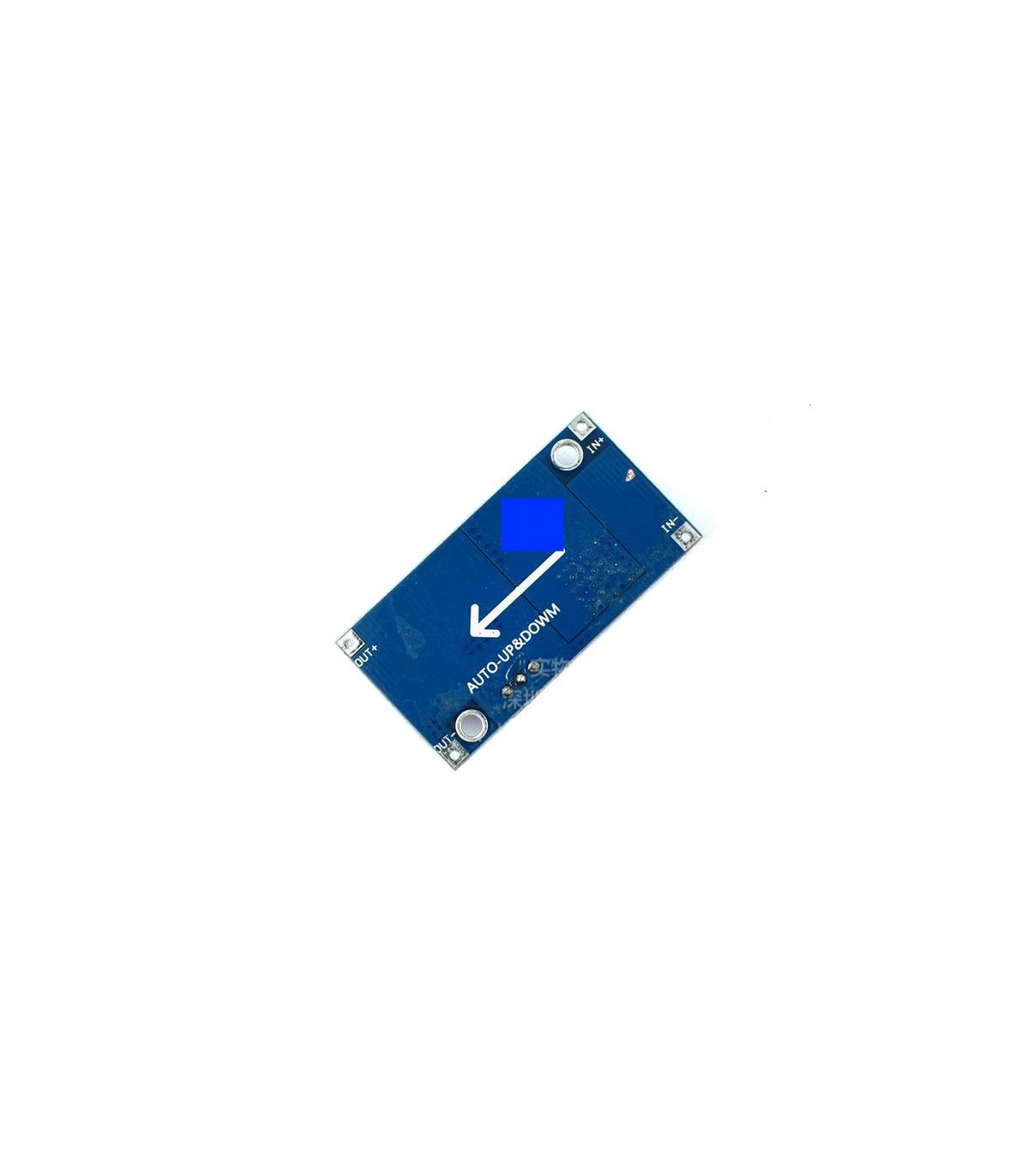

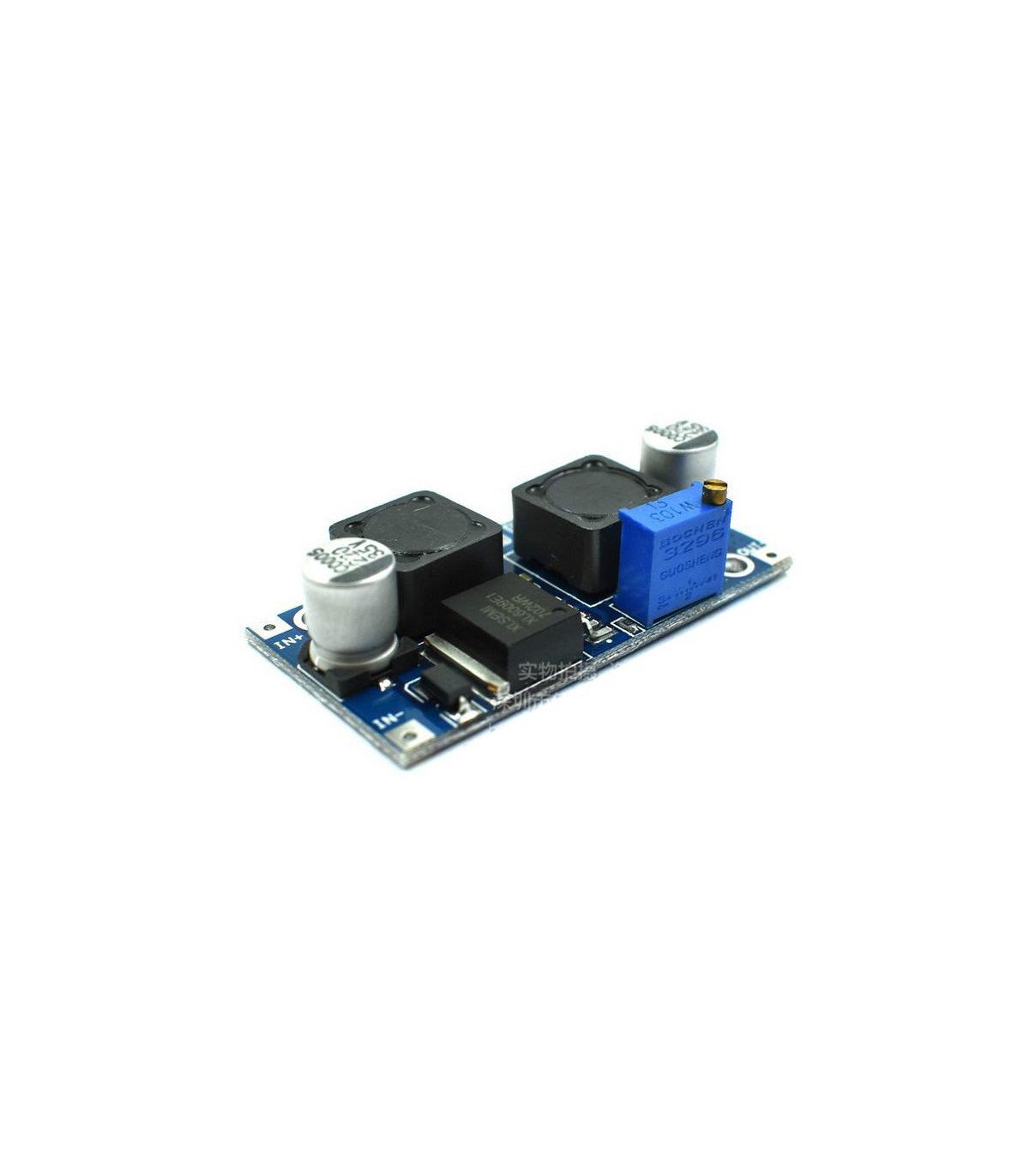

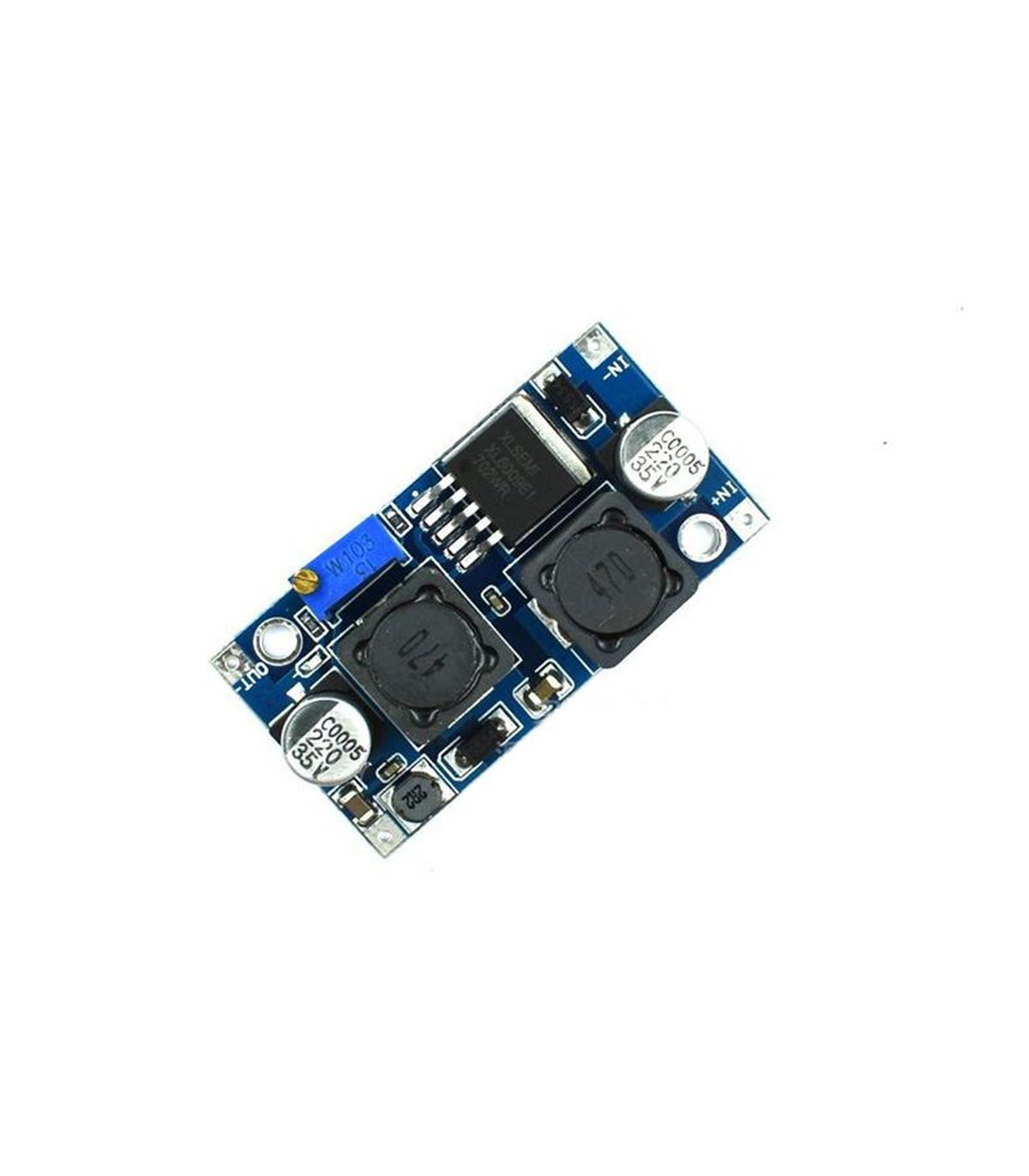

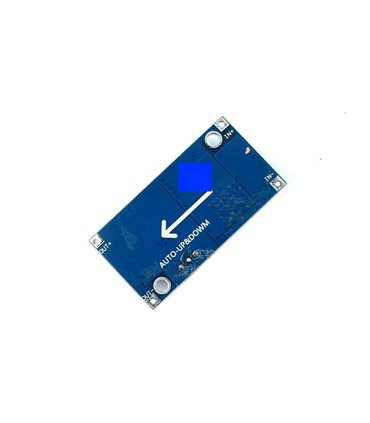

Повышающий понижающий преобразователь DSN6000AUD (10522)

Универсальный StepUp/StepDown преобразователь напряжения с топологией SEPIC(преобразователь с несимметрично нагруженной первичной индуктивностью) с регулируемым выходным напряжением предназначен для установки в радиолюбительские устройства. Позволяет получать на выходе стабильное напряжение от 1,25 до 35в при изменении входного от 3.8 до 32 в. При этом входное напряжение может быть как ниже так и выше выходного.Стабилизатор работает в импульсном режиме на частоте около 400 кГц, имеет высокий КПД 95% и не нуждается в теплоотводе. Устройство имеет тепловую защиту и защиту по выходному току 4А.

Широкий диапазон входных напряжений идеально подходит для автомобильных приложений и солненых батарей а способность регулятора как понижать, так и повышать выходное напряжение до необходимого заданного, позволяет обеспечить бесперебойную работу устройства даже в условиях значительно падения бортового напряжения, что возможно, например, при запуске двигателя или при слабом солненом освещении солнечных батарей.

Технические характеристики

• Входное напряжение: DC 3,8-32 В
• Выходное напряжение: DC 1,25-35 В
• Максимальный выходной ток: 4A
• Максимальная мощность на выходе: 25Вт.
• Эффективность преобразования: до 95%
• Рабочая частота: 400 кГц
• Максимальные выходные пульсации: 50 мВ
• Рабочая температура: от -40 °C до +85 °C
• Размеры: 48 x 25 x 14 мм
