Понижающий драйвер светодиодов DC XL4015 5А (11573)

DC-DC преобразователь понижающий, зарядное, драйвер светодиодов, 5-32В / 1-30В, 5А, XL4005. Контроллер ШИМ: XL4005, Uвх = 5 - 32 В, Uвых = 0,8 - 30 В, Iвых = 0 - 5 А, Fшим = 300 кГц, ШхГхВ: 51 х 26,3 х 15 мм.

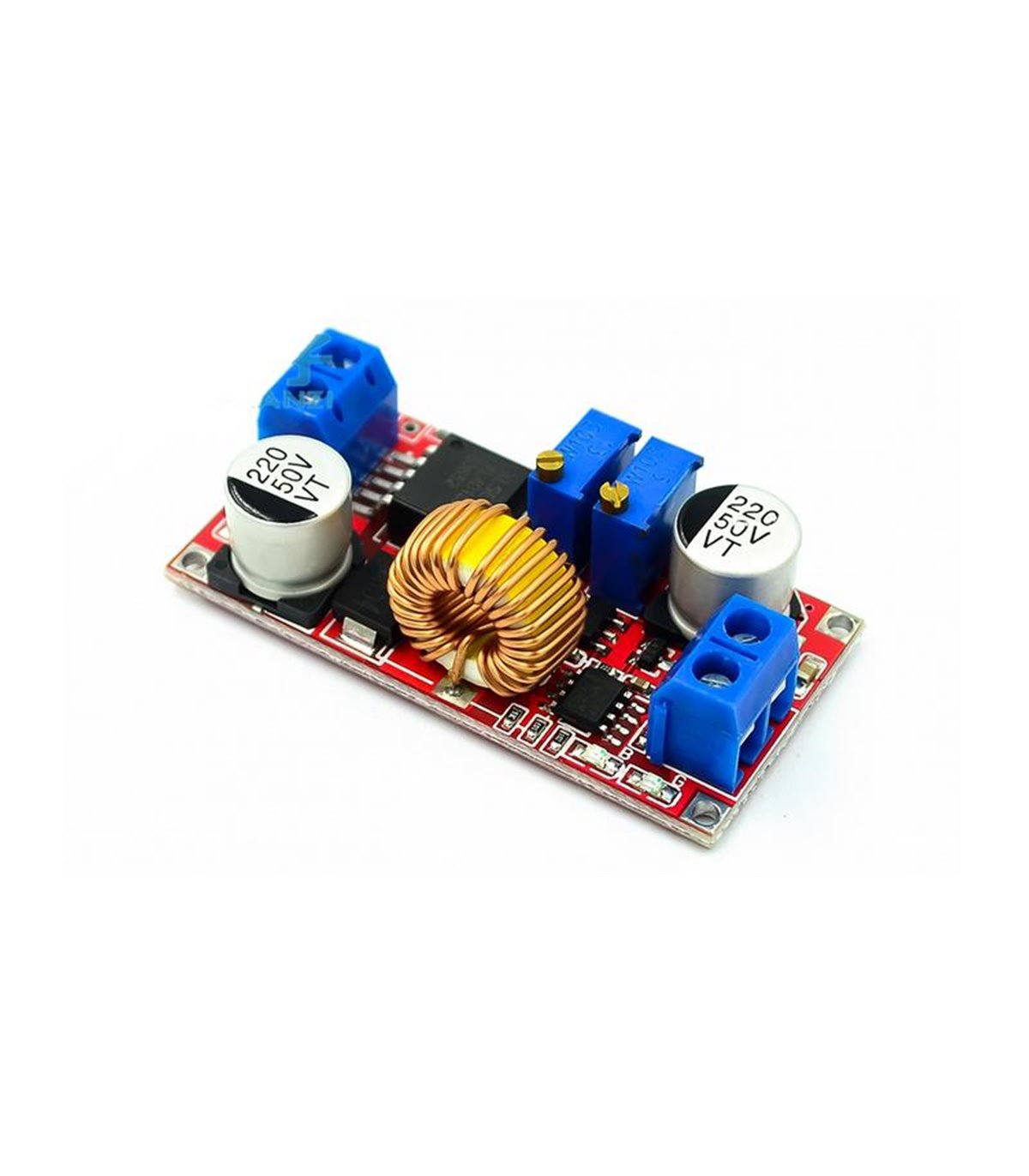

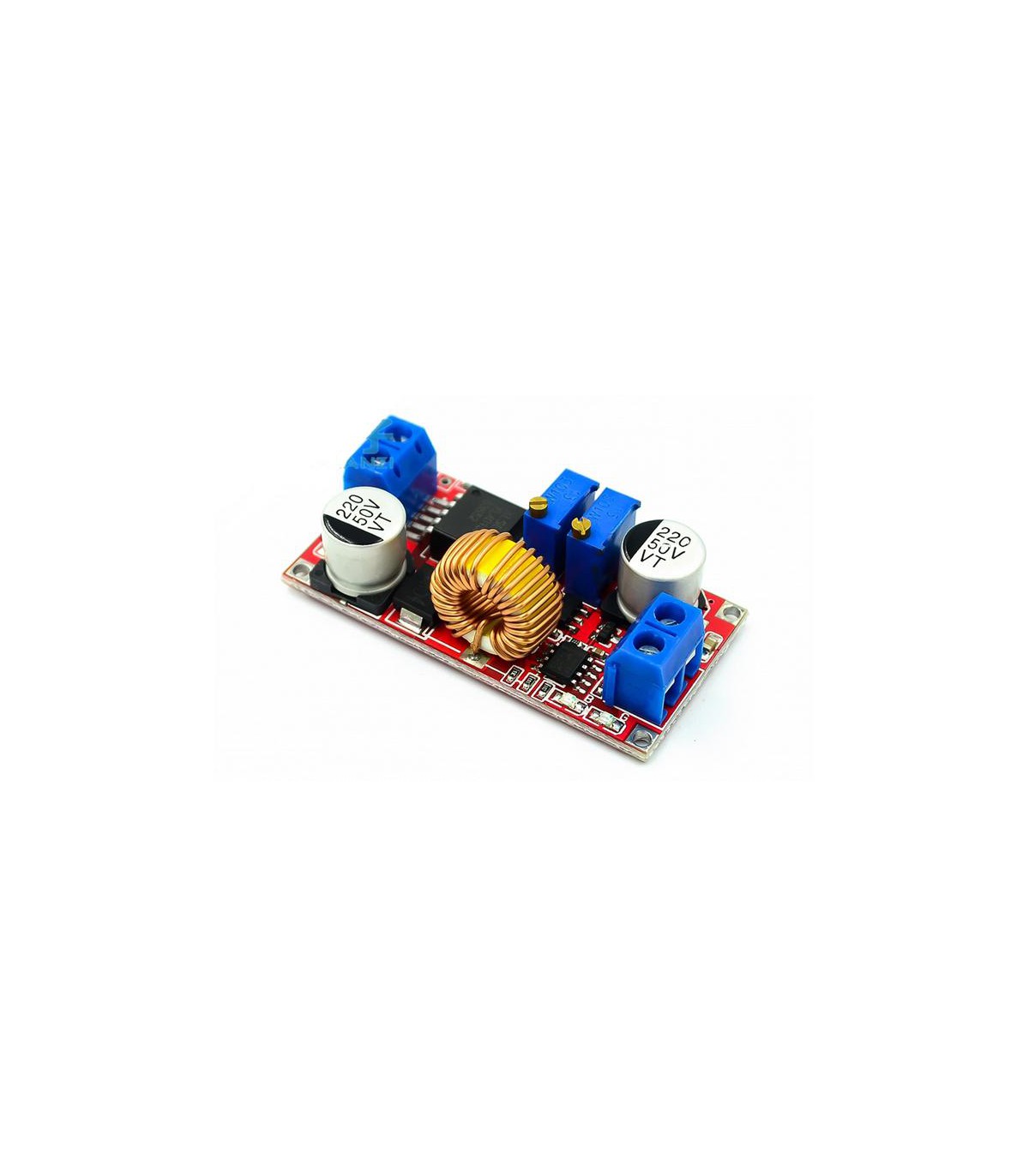

Устройство собрано на монолитном импульсном понижающем преобразователе напряжения XL4005 (5A 300KHz 32V Buck DC to DC Converter) с частотой переключения 300кГц. Регулирование выходного напряжения и выходного тока производится с помощью высокоточных потенциометров.

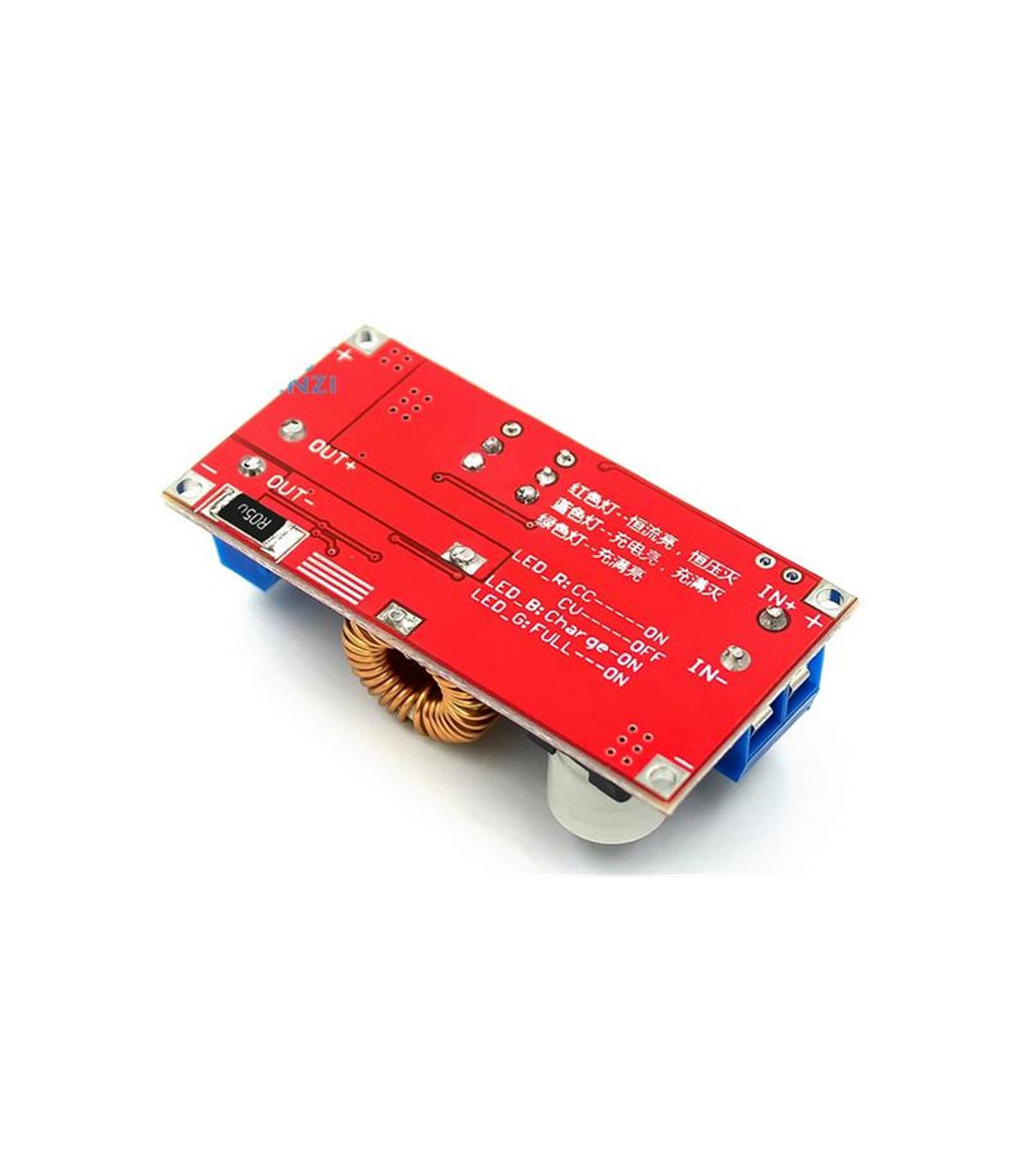

Стабилизация тока выполнена на операционном усилителе LM358. На плате имеется индикация режима стабилизации тока. DC-DC преобразователь идеальное решение для питания схем с большим падением напряжения (разницей между входным и стабилизируемым напряжением). В отличие от классических стабилизаторов напряжения практически не выделяет тепло, имеет низкий ток потребления.

Входное напряжение соблюдая полярность подаётся на входные клеммы ''IN+'' и ''IN-'', выходное напряжение снимается с выходных клемм ''OUT+'' и ''OUT-''. Устройство предназначено для питания светодиодов, заряда аккумуляторов, схем питания электронной аппаратуры, где требуется стабилизация тока.

Внимание! Соблюдайте полярность устройства при подключении!

Технические характеристики

• Входное напряжение: постоянное 5 - 32 В
• Диапазон регулирования выходного напряжения: поcтоянное 0,8 - 30 В
• Диапазон регулирования выходного тока: 0 - 5 А
• Частота переключения: 300 кГц
• Пульсация выходного напряжения: &lt, 50 мВ
• Нестабильность выходного напряжения: &lt, 2,5%
• Нестабильность тока: &lt, 0,5%
• КПД: 95% (макс)

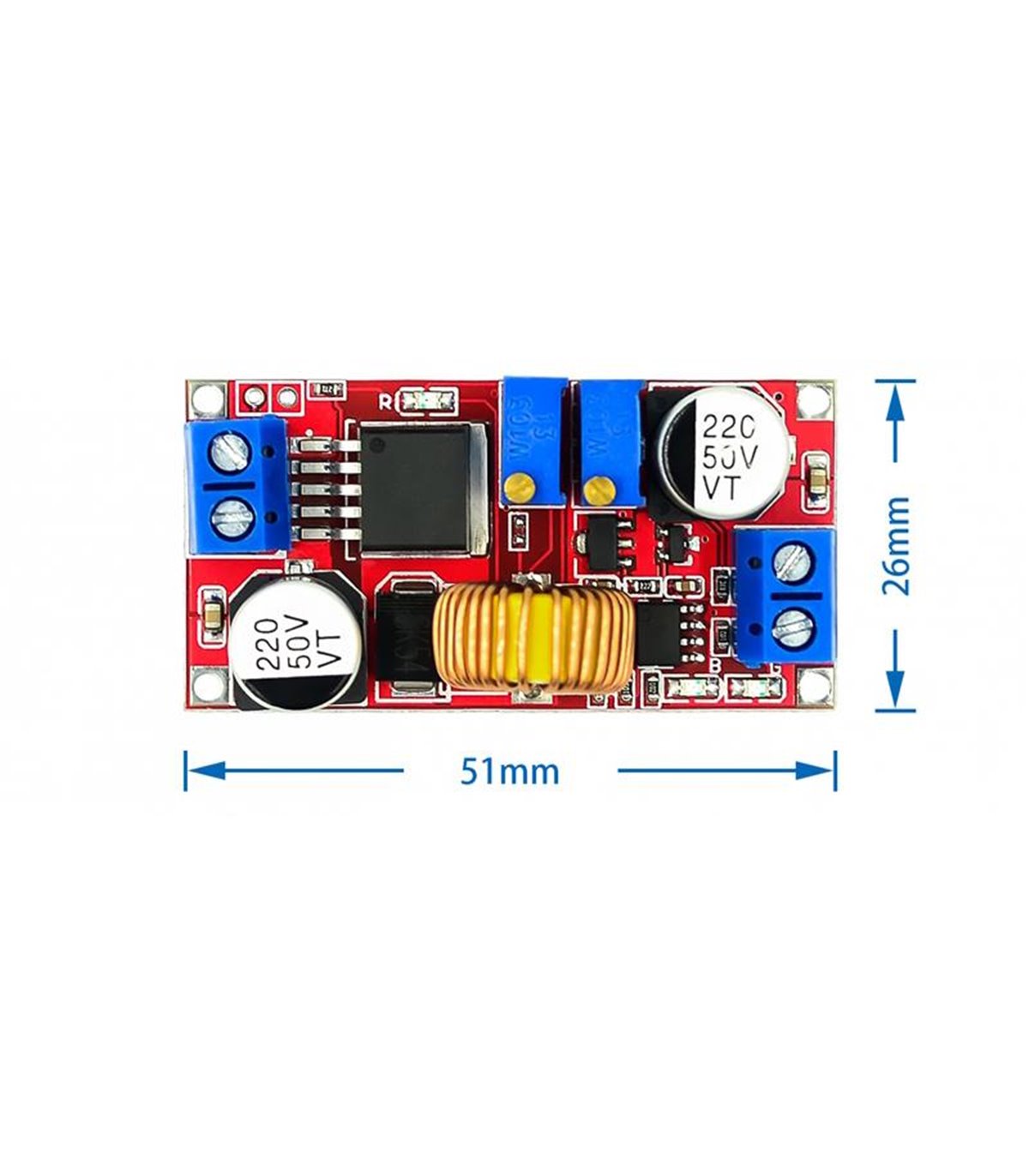

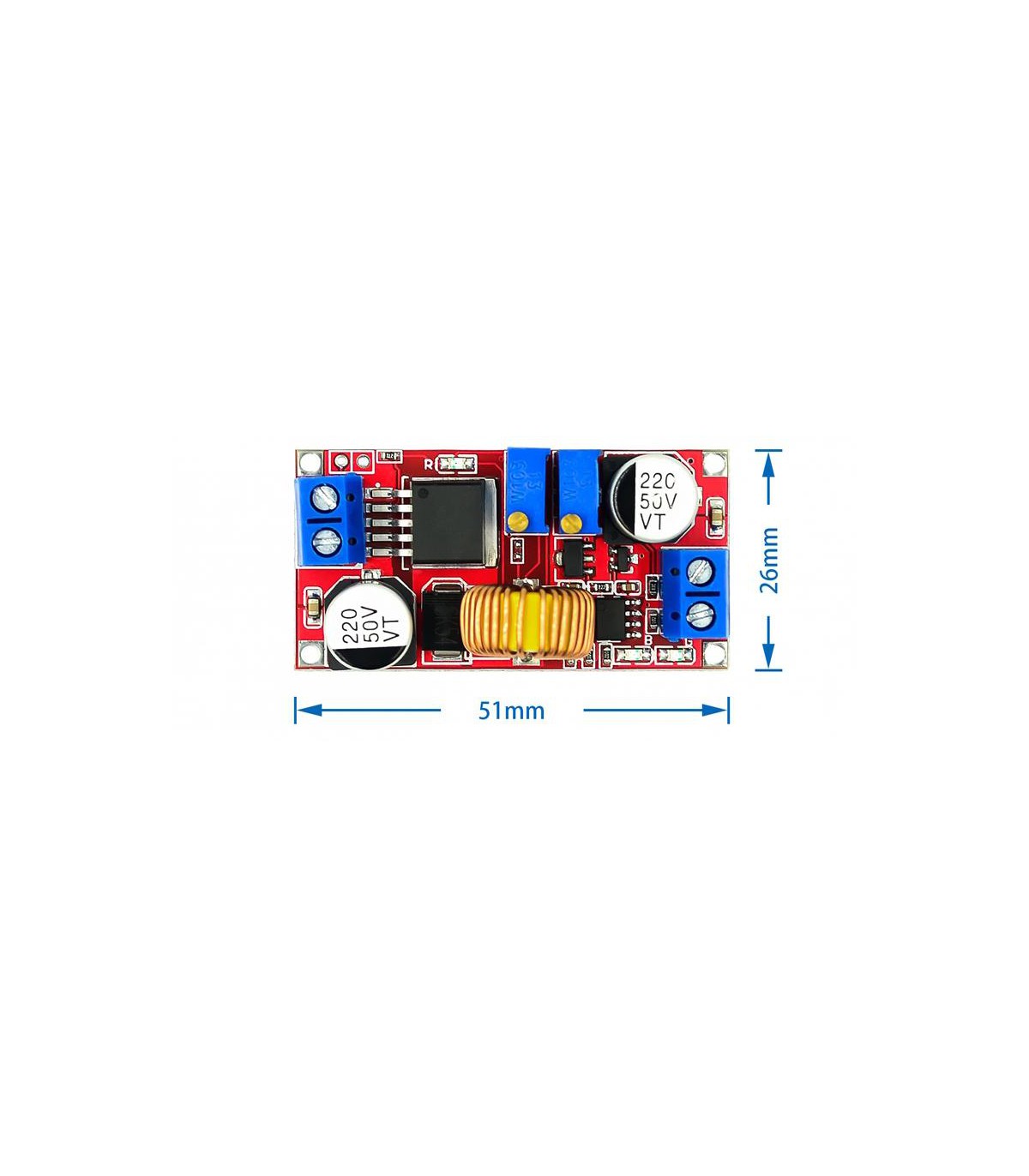

• Рабочая температура: -40°C - +85°C Габариты (ШхГхВ): 51 х 26,3 х 15 мм, Вес: 20 г
