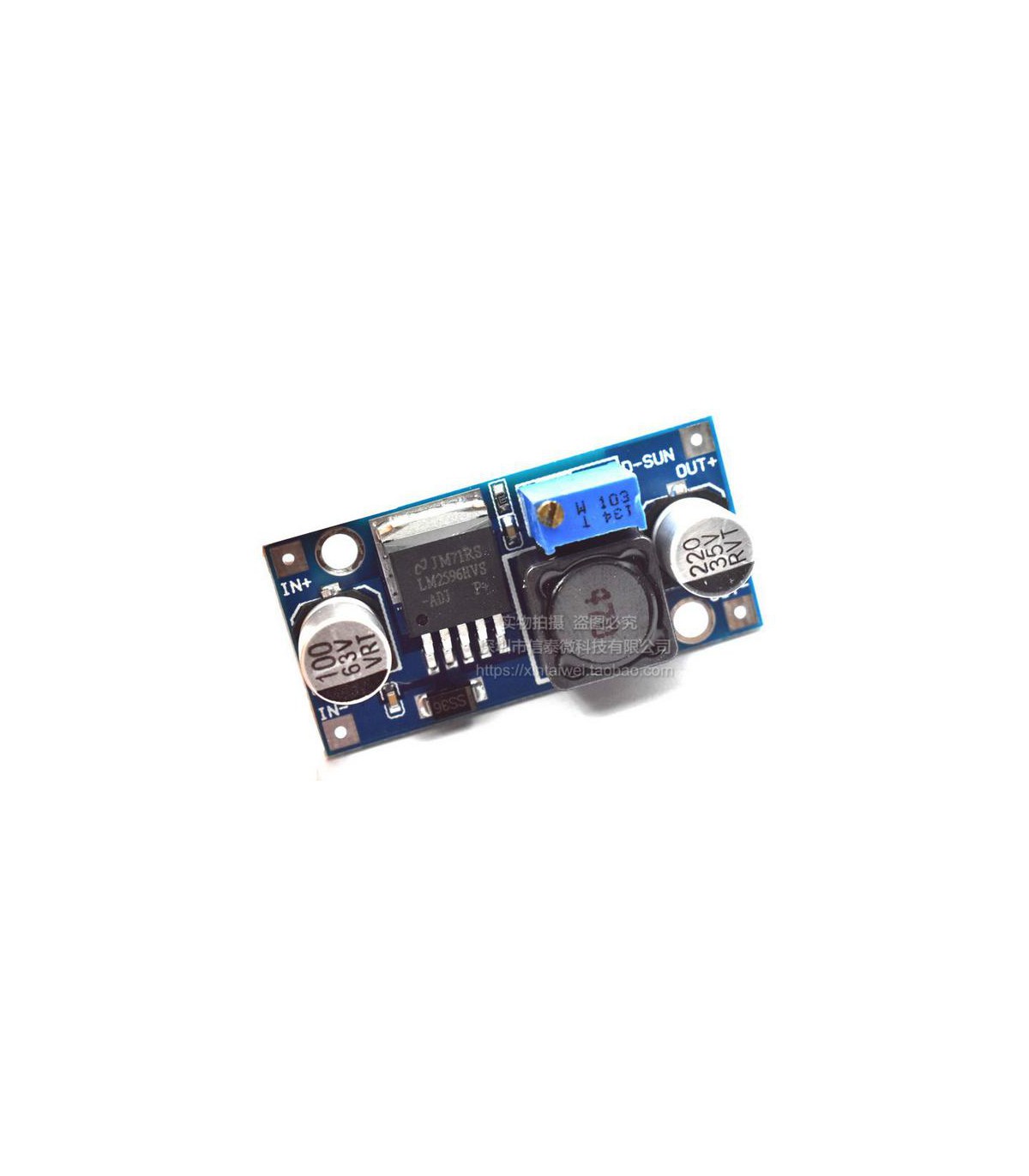

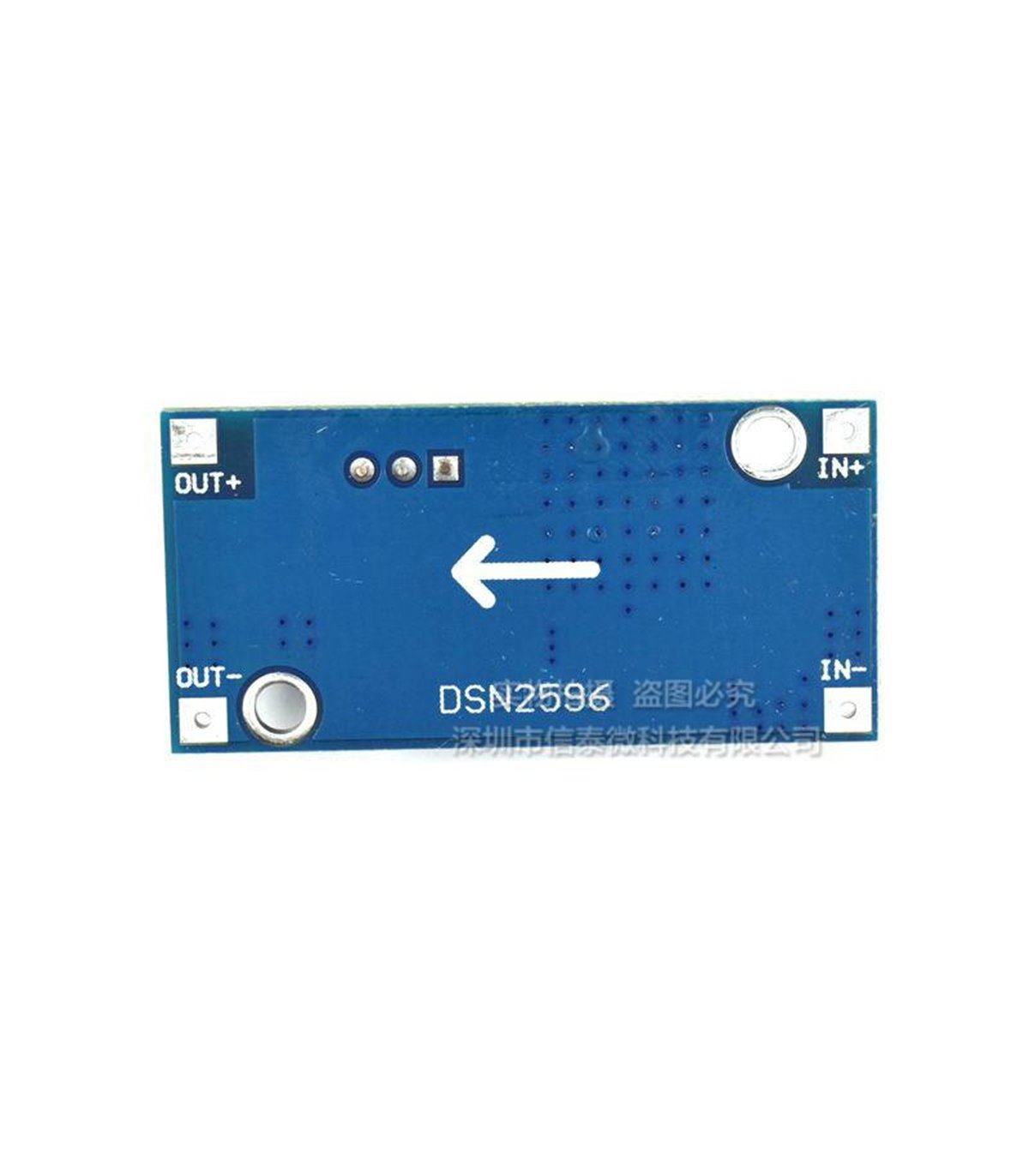

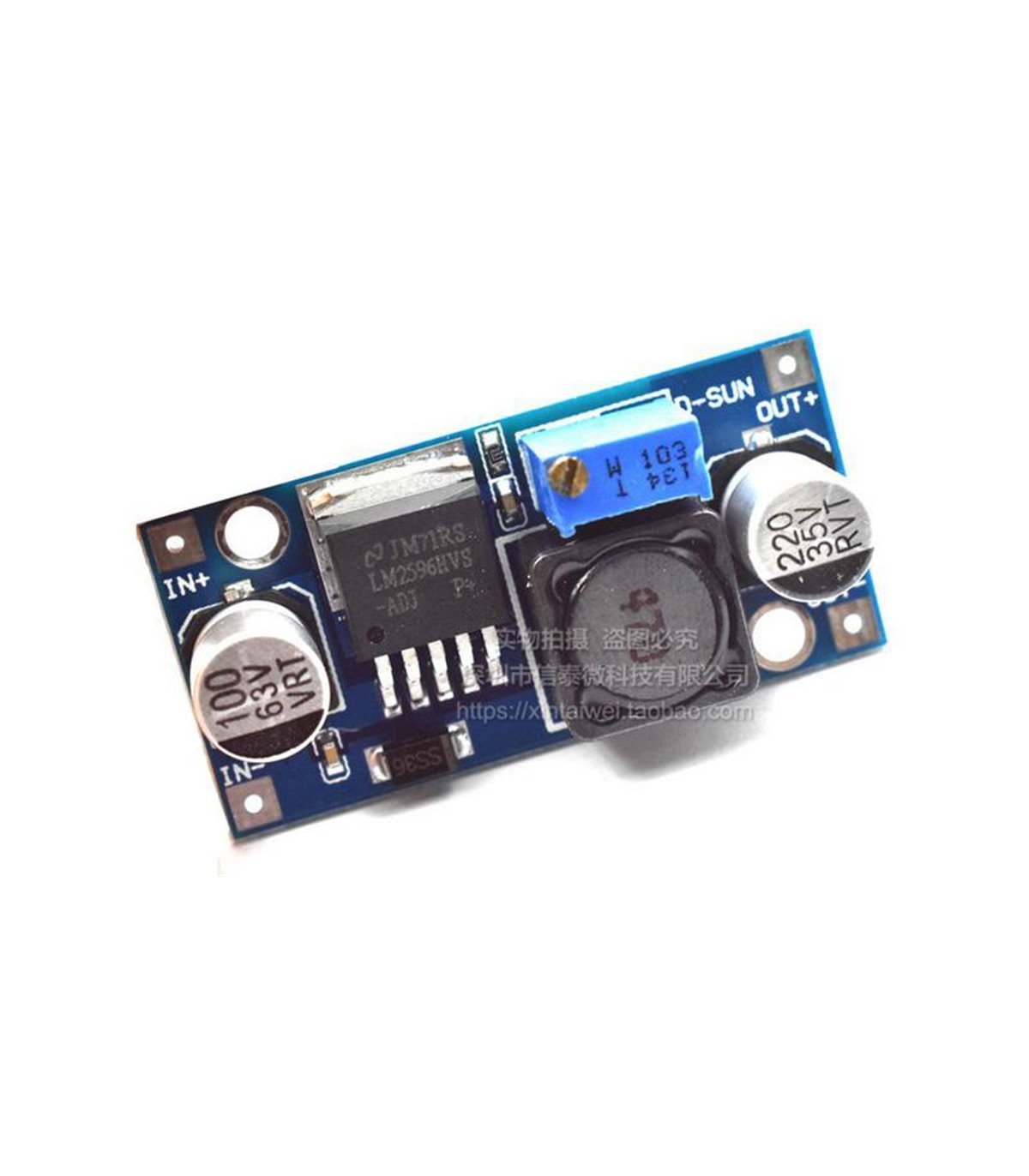

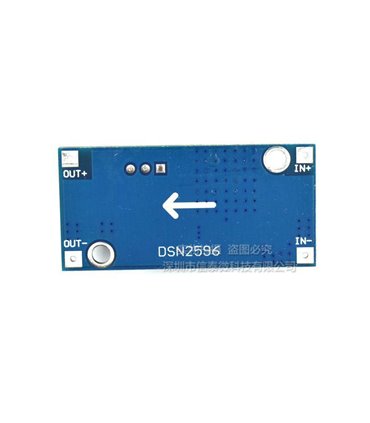

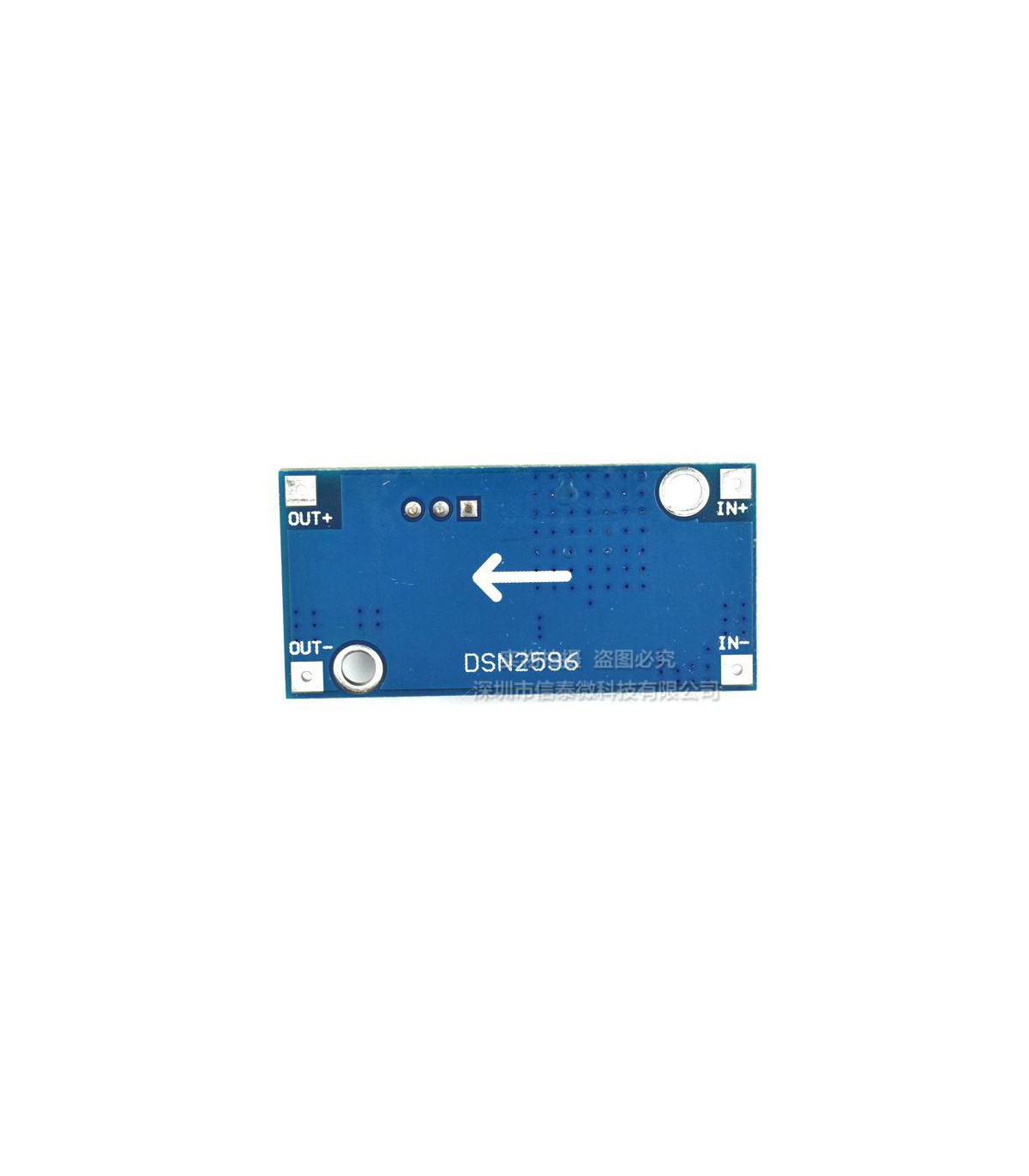

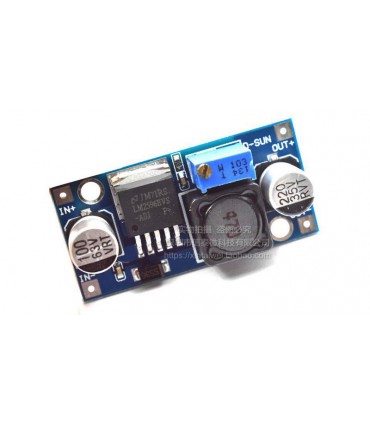

DC преобразователь постоянного тока LM2596HV (10162)

Устройство собрано на монолитном импульсном понижающем преобразователе напряжения Texas Instruments LM2596 (LM2596 SIMPLE SWITCHER® Power Converter 150 kHz 3A Step-Down Voltage Regulator. Формат PDF) с частотой переключения 150кГц. Микросхема имеет встроенные защиты: от перегрева (T &gt, 125°C), ограничение по току (4,5А).

Регулирование выходного напряжения производится с помощью высокоточного потенциометра.

DC-DC преобразователь идеальное решение для питания схем с большим падением напряжения (разницей между входным и стабилизируемым напряжением). В отличии от классических стабилизаторов напряжения практически не выделяет тепло, имеет низкий ток потребления. При питании нагрузки мощностью более 15 Вт необходимо установить радиатор сверху на микросхему или плату на радиатор из расчета 1 кв.см на 1 Вт потребляемой мощности, соблюдая изоляцию токопроводящих частей от радиатора.

Технические характеристики

• Входное напряжение: постоянное 4,5 - 60,0В
• Выходное напряжение: постоянное 3,0 - 35,0В
• Номинальный ток нагрузки: 2,0А
• Максимальный ток нагрузки (с теплоотводом): 3,0А
• Частота переключения: 150кГц
• Пульсация выходного напряжения: &lt,30мВ
• Нестабильность выходного напряжения: &lt,2,5%
• КПД: 92% (макс)
• Рабочая температура: -40°C - +85°C
• Габариты: 45х24х11(мм)
• Вес: 12г
