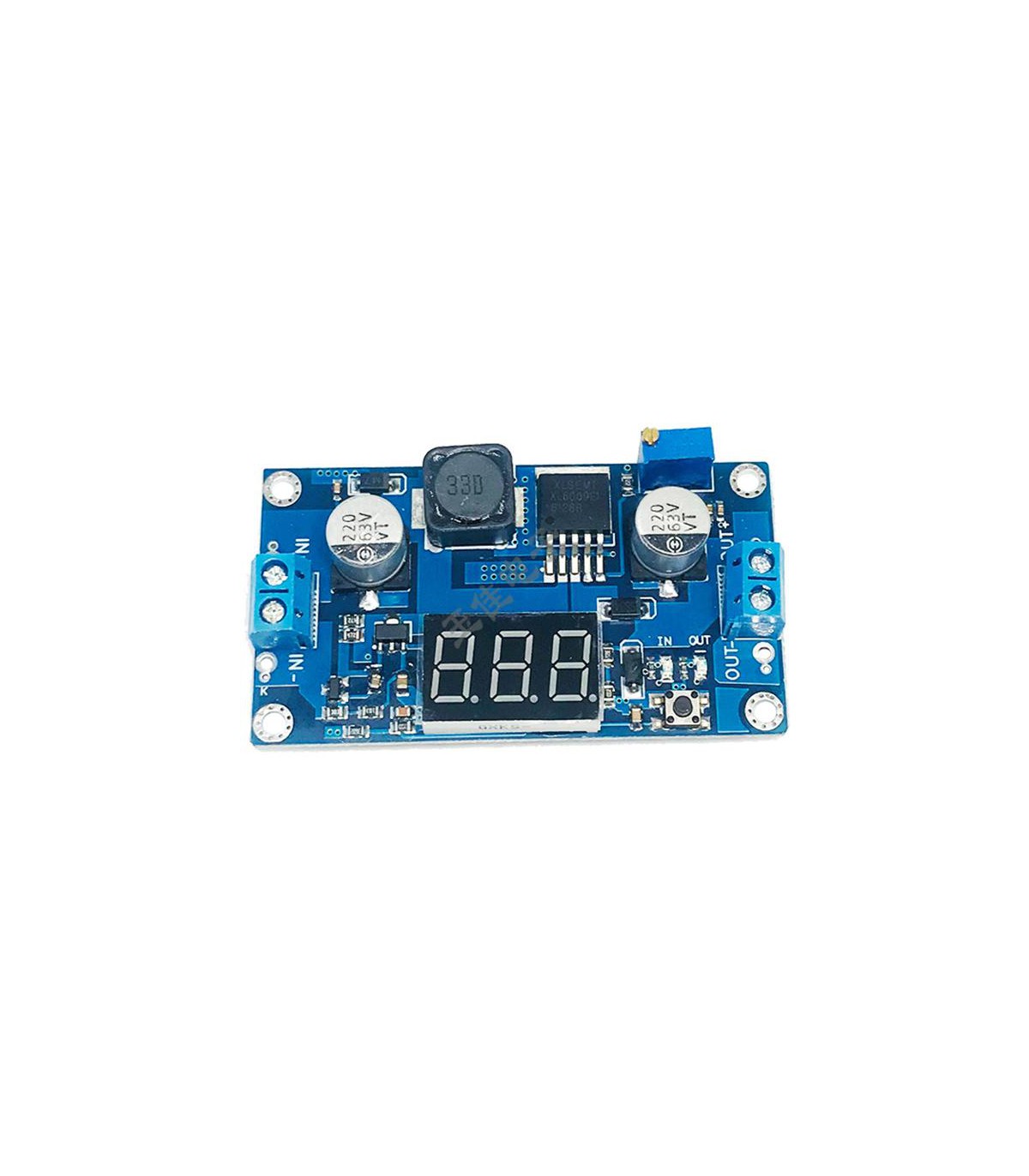

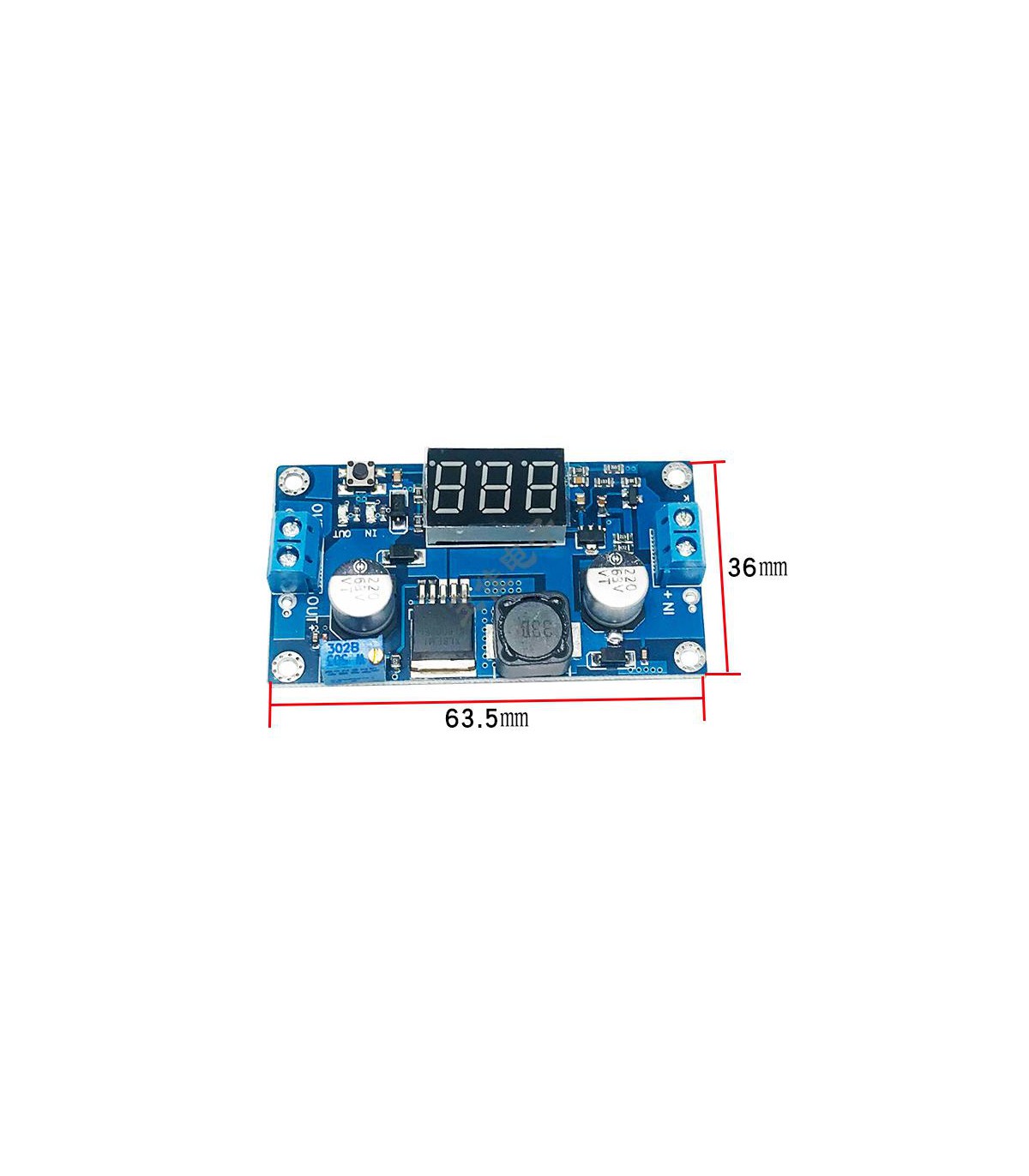

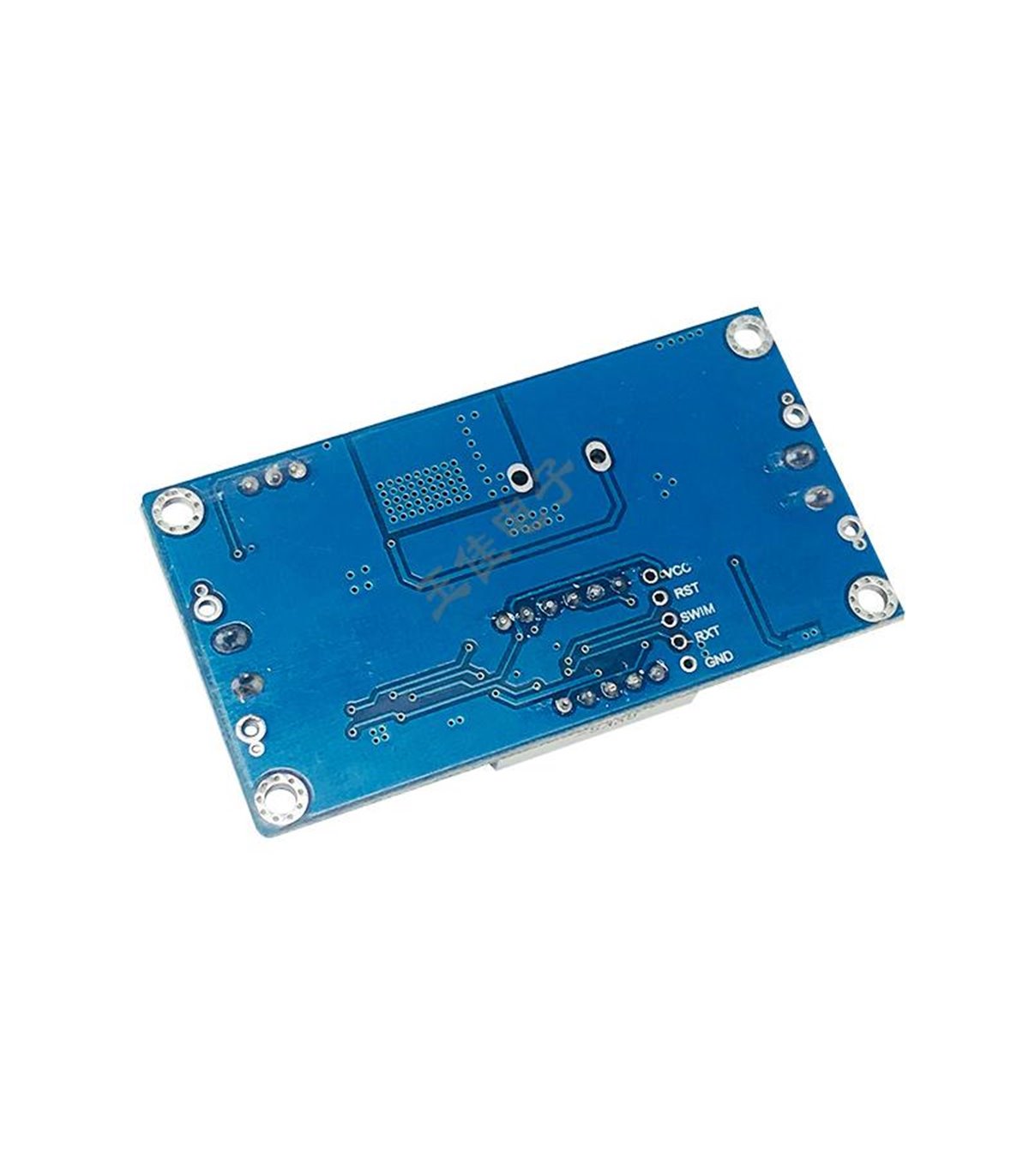

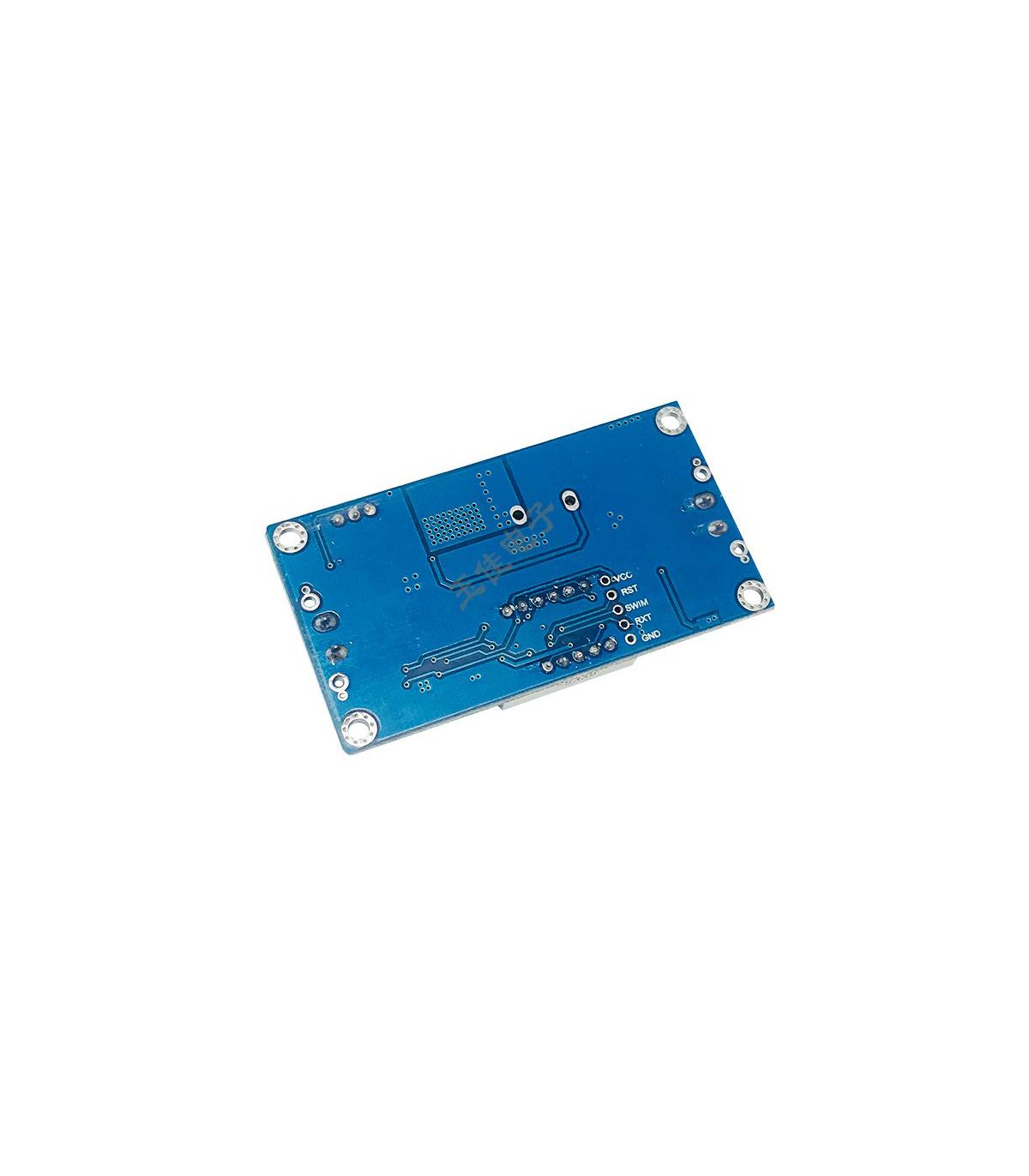

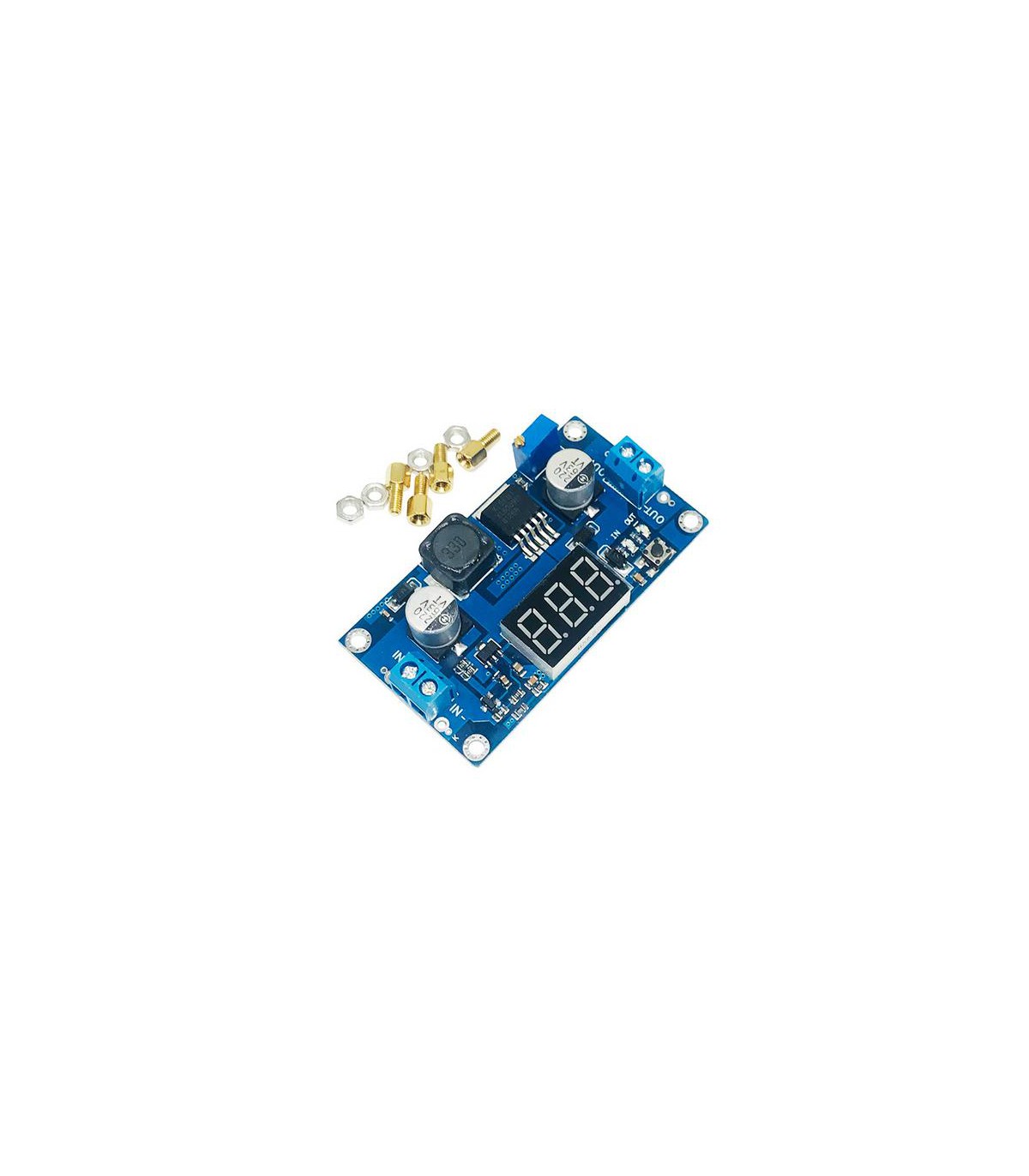

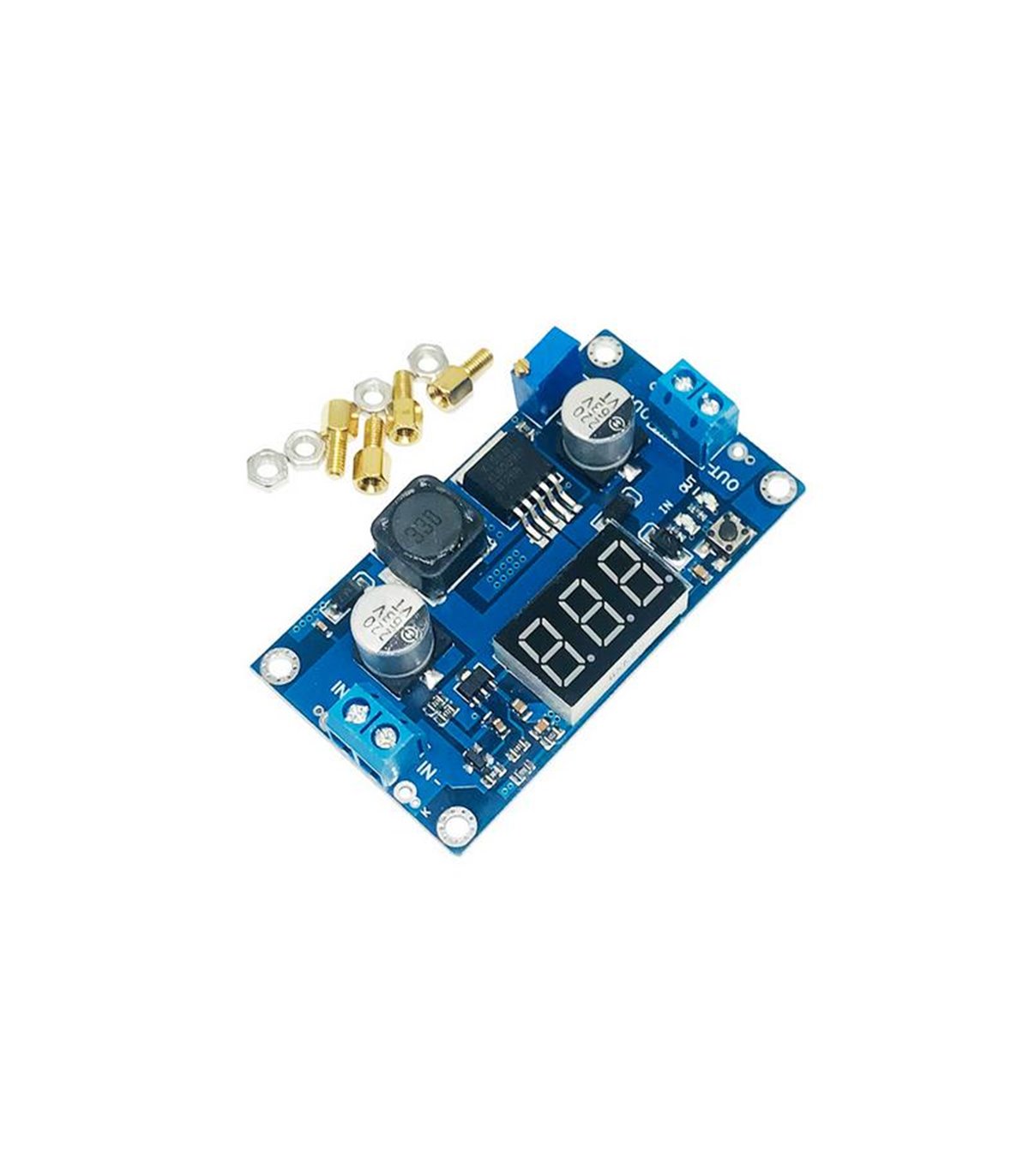

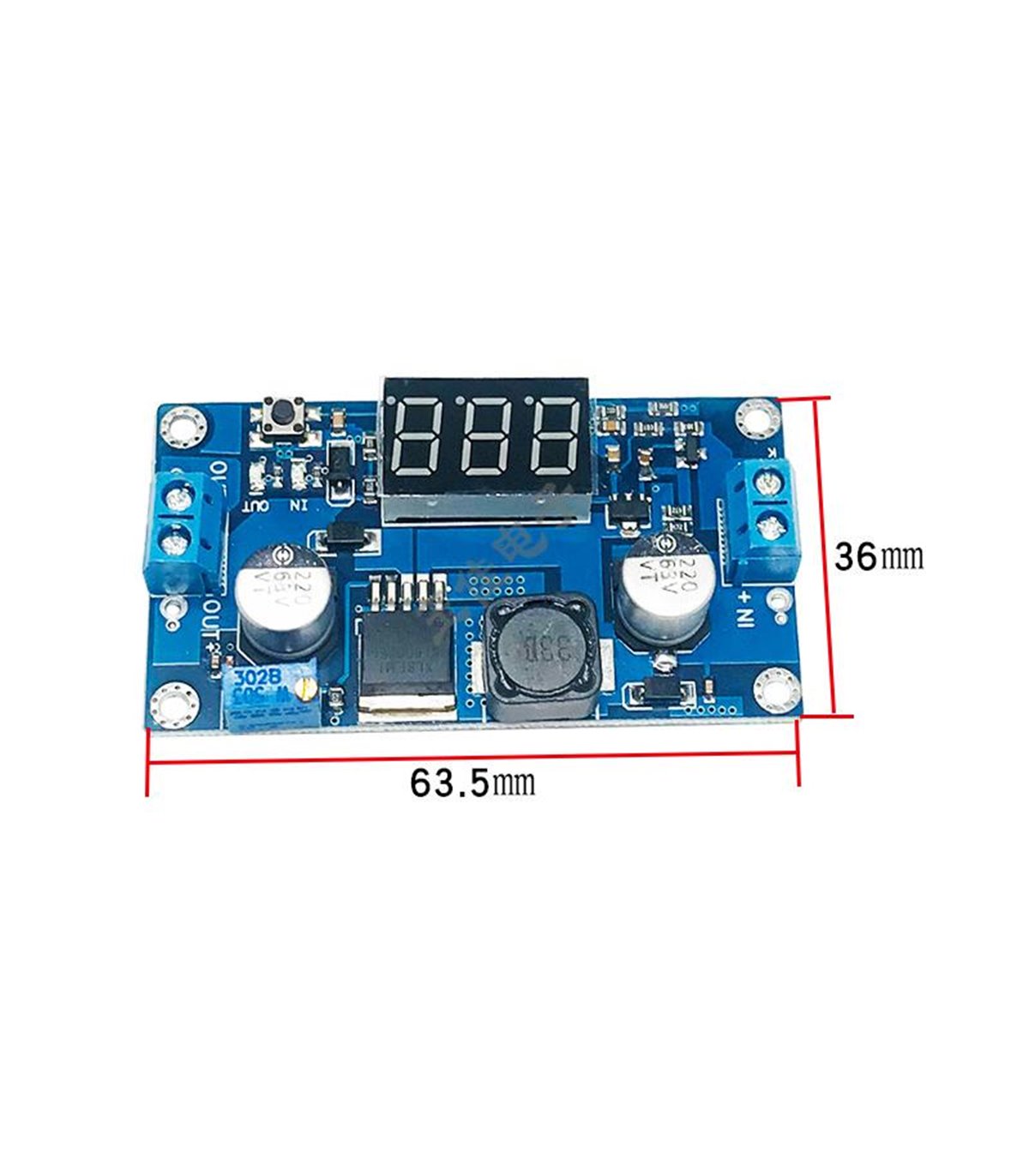

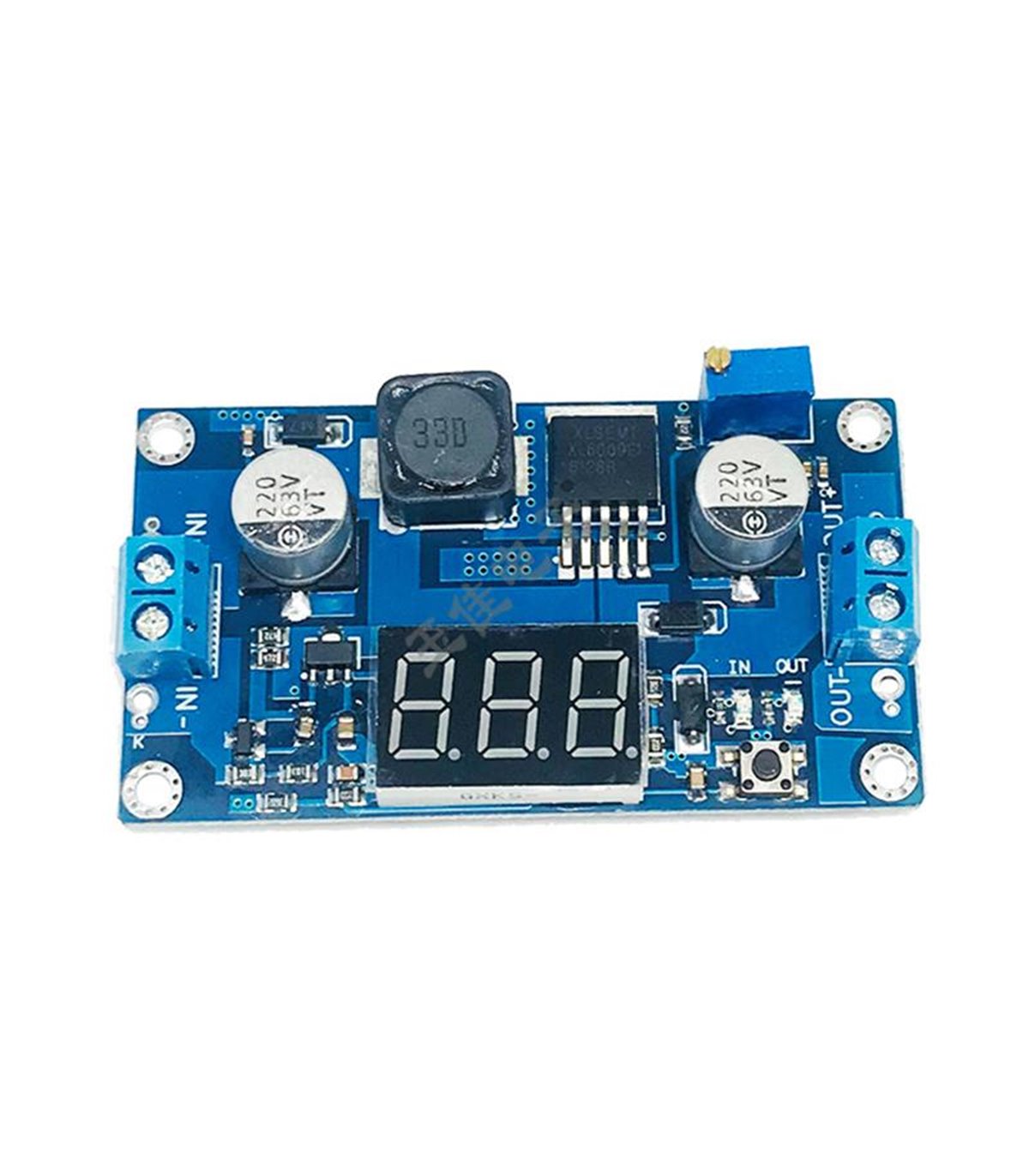

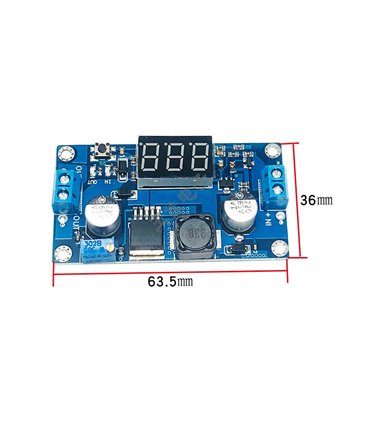

DC повышающий XL6009 с вольтметром до 50V (10038)

Устройство собрано на монолитном ШИМ-регуляторе напряжения XL6009 (LM2577) с частотой переключения 400кГц. Имеет встроенную тепловую защиту и ограничение рабочего тока. Регулирование выходного напряжения производится с помощью высокоточного потенциометра.
189,00 грн
Артикул:
bg-10038
Описание
Устройство собрано на монолитном ШИМ-регуляторе напряжения XL6009 (LM2577) с частотой переключения 400кГц. Имеет встроенную тепловую защиту и ограничение рабочего тока. Регулирование выходного напряжения производится с помощью высокоточного потенциометра. Применяется в автомобильных адаптерах для ноутбуков, автомобильных и промышленных устройствах, требующих напряжение выше уровня напряжения питающей сети, портативной электронике. DC-DC преобразователь идеальное решение для питания схем с большим падением напряжения (разницей между входным и стабилизируемым напряжением). В отличии от классических стабилизаторов напряжения практически не выделяет тепло, имеет низкий ток потребления. При питании нагрузки мощностью более 15 Вт необходимо установить радиатор сверху на микросхему или плату на радиатор из расчета 1 кв.см на 1 Вт потребляемой мощности, соблюдая изоляцию токопроводящих частей от радиатора. Входное напряжение соблюдая полярность подаётся на входные контакты 'IN+' и 'IN-', выходное напряжение снимается с выходных контактов 'OUT+' и 'OUT-'. Шина '-' общая, можно объединять для подключения одним проводом. Можно использовать как: драйвер для светодиодов источник питания удаленных видеокамер блок питания с изменяемым напряжением мобильный блок питания, работающий от одного Li-ion или двух аа, ааа аккумуляторов с солнечными батареями с ветрогенераторами Функциональная клавиша 1) Короткое нажатие: отображение напряжения входного, выходного. 2) Умеренное нажатие: Калибровка вольтметра - увеличение или уменьшение сдвига (по умолчанию 0) 3) Длинное нажатие: отключение вольтметра Технические характеристики Входное напряжение: 4.3В-32В Выходное напряжение: 5В-50В Входящий ток: 4A (макс.) Максимальный ток нагрузки: 4,0А Ограничение рабочего тока нагрузки: 4,0 КПД: 94% (макс.) Частота переключения: 400kHz Пульсации на выходе: 50 мВ Регулировка нагрузки: ± 0,5% Регулирование напряжения: ± 0,5% Рабочая температура: -40°C - +85°C Размер: 70мм * 38мм
Подробнее о товаре
bg-10038

Характеристики

Входное напряжение
4.3В-32В Выходное напряжение
Гарантія та повернення
Отзывы
Комментариев нет

Оставьте отзыв
