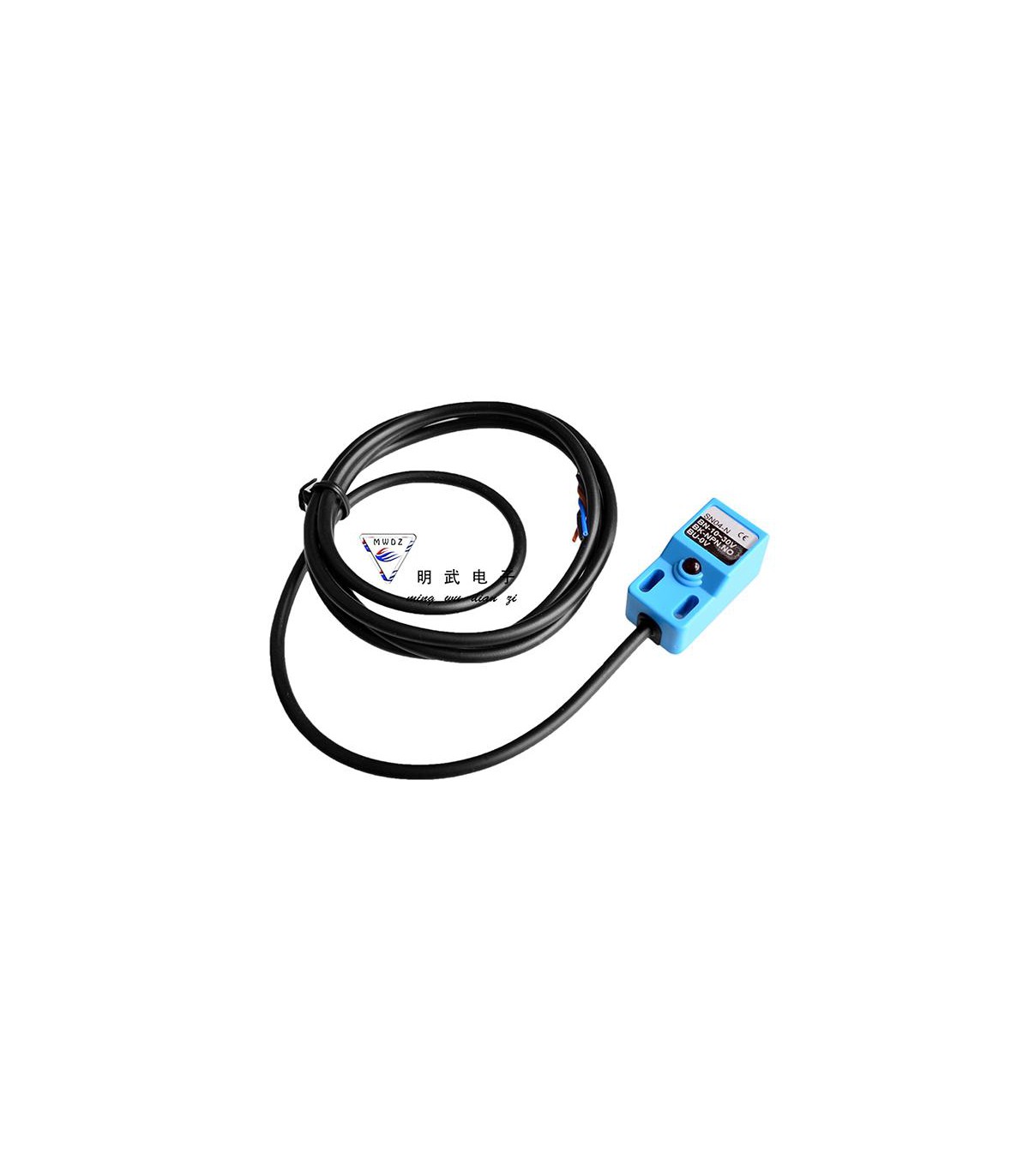

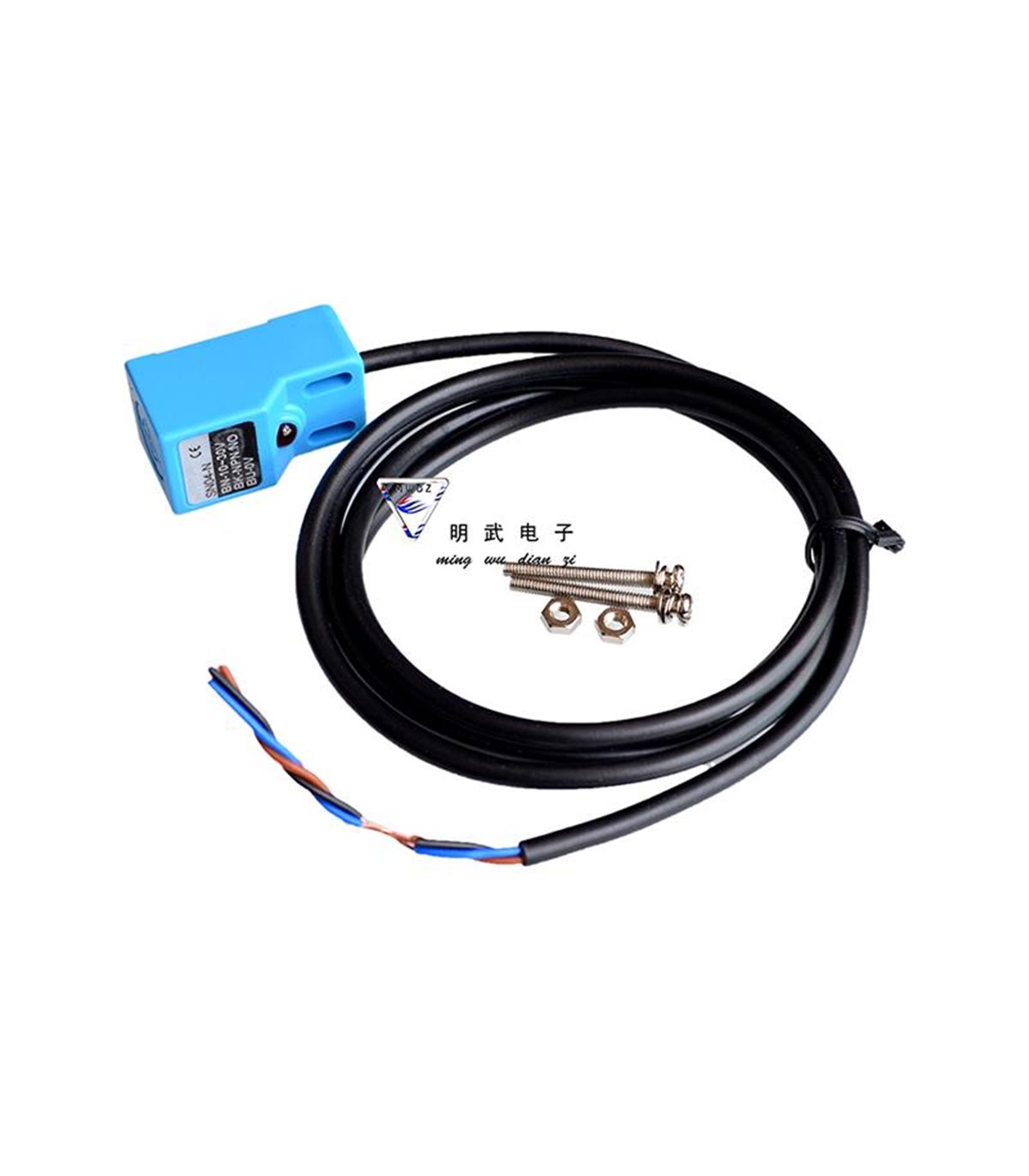

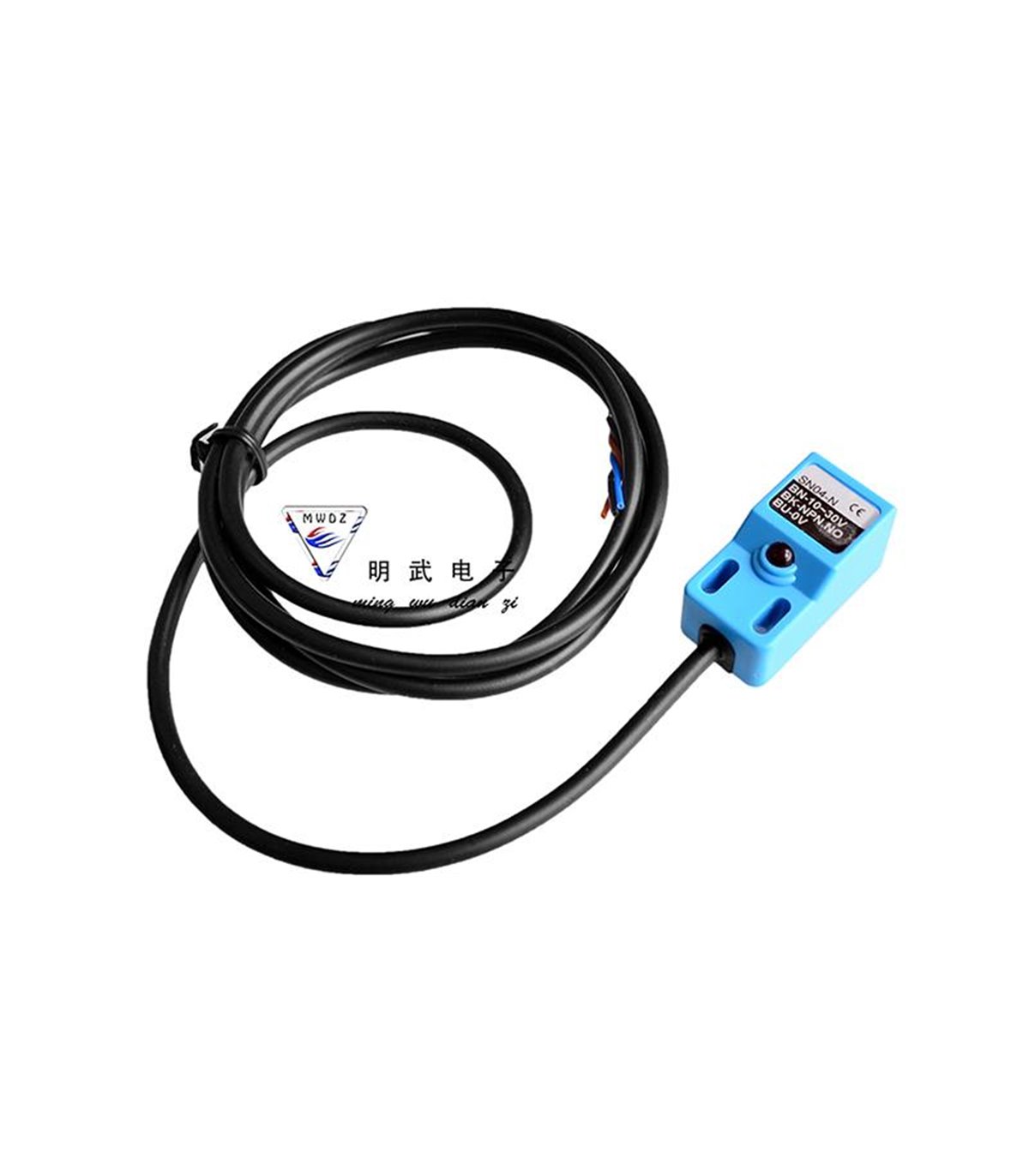

Индуктивный бесконтактный переключатель ROKO SN04-N NPN (14244)

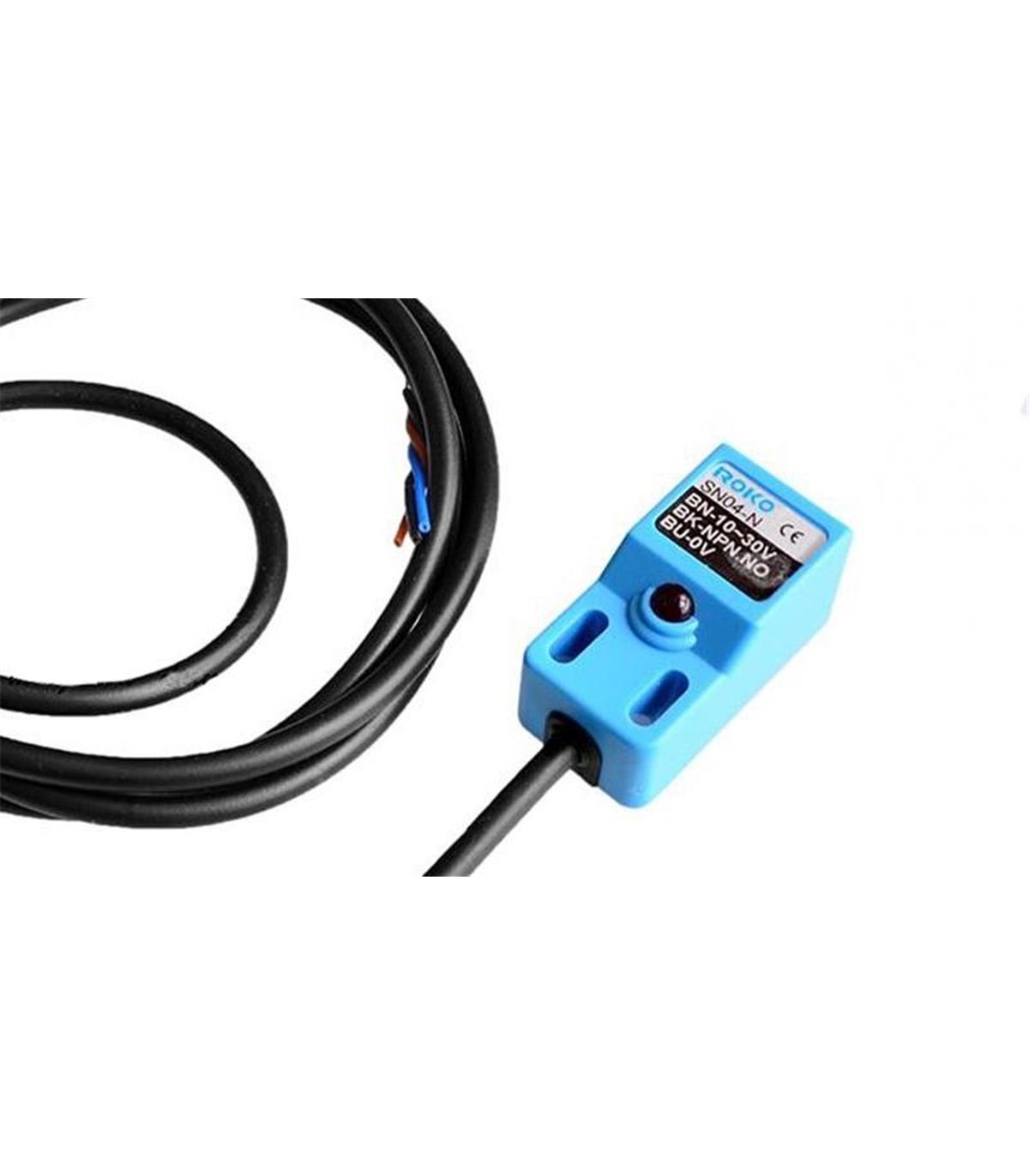

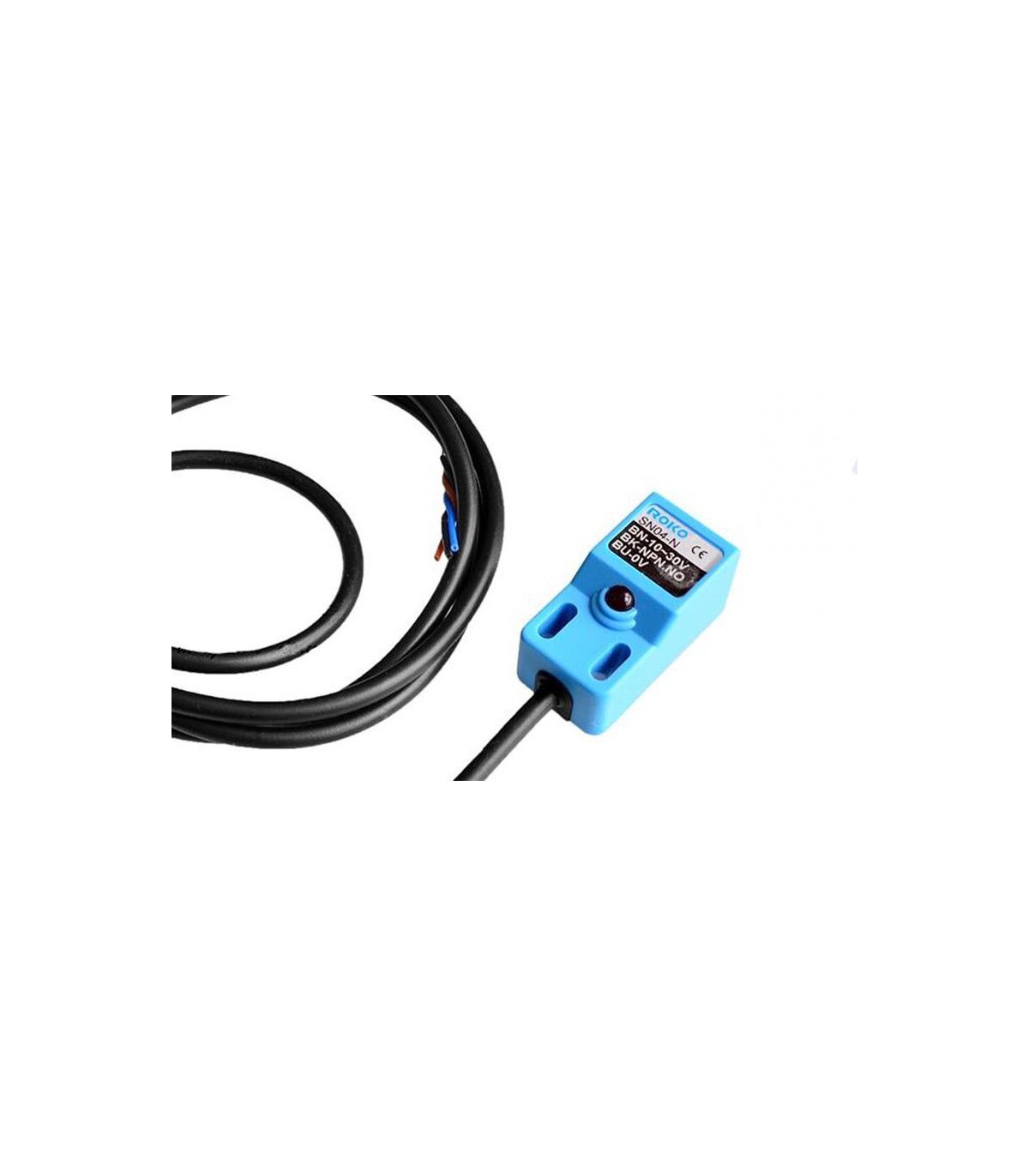

Индуктивный бесконтактный переключатель ROKO SN04-N NPN. ROKO SN04-N BN-1030V BK-NPN.NO BU-0V.
Технические характеристики

• Бренд: ROKO
• Модель: SN04-N
• Название: универсальный бесконтактный переключатель угловой стойки
• Внешний вид: 18*18*36 мм
• Расстояние обнаружения: 4 мм (мм)
• Обнаруженный объект: металл/железо
• Рабочее напряжение: 6-36 В постоянного тока или менее
• Режим вывода: трехпроводной NPN постоянного тока, нормально открытый, NPN NO
• Выходной ток: 300 мА (мА)
• Материал корпуса: пластик
• Функциональное использование: функция бесконтактного переключателя (также известного как бесконтактный переключатель хода) заключается в срабатывании, когда он находится близко к металлу, и широко используется для управления станками и другим оборудованием, длина линии почти метр, есть погрешности при ручном измерении

Принцип работы
Бесконтактный переключатель состоит из трех частей: генератора, схемы переключателя и выходной цепи усилителя. Генератор создает переменное магнитное поле. Когда металлическая мишень приближается к этому магнитному полю и достигает расстояния обнаружения, в металлической мишени генерируются вихревые токи, что приводит к затуханию и даже остановке колебаний. Изменения колебаний генератора и остановки вибрации обрабатываются схемой пост-усилителя и преобразуются в сигналы переключения, которые запускают устройство управления приводом для достижения цели бесконтактного обнаружения. Чем ближе цель к датчику и чем ближе цель к датчику, тем больше демпфирование в катушке, чем больше демпфирование, тем меньше ток генератора датчика. расстояние от металлической мишени уменьшается и уменьшается.

Разница между нормально открытым (NO) и нормально закрытым (NC) Во-первых, нормально разомкнутый (NO) означает, что линия вывода сигнала отключена при нормальных условиях, и выходной сигнал отсутствует.При обнаружении объекта она закрывается и выводится сигнал. Во-вторых, нормально закрытый (НЗ) означает, что линия вывода сигнала находится в закрытом состоянии при нормальных условиях, и сигнал выводится непрерывно.При обнаружении объекта он отключается, и сигнал выключается.
