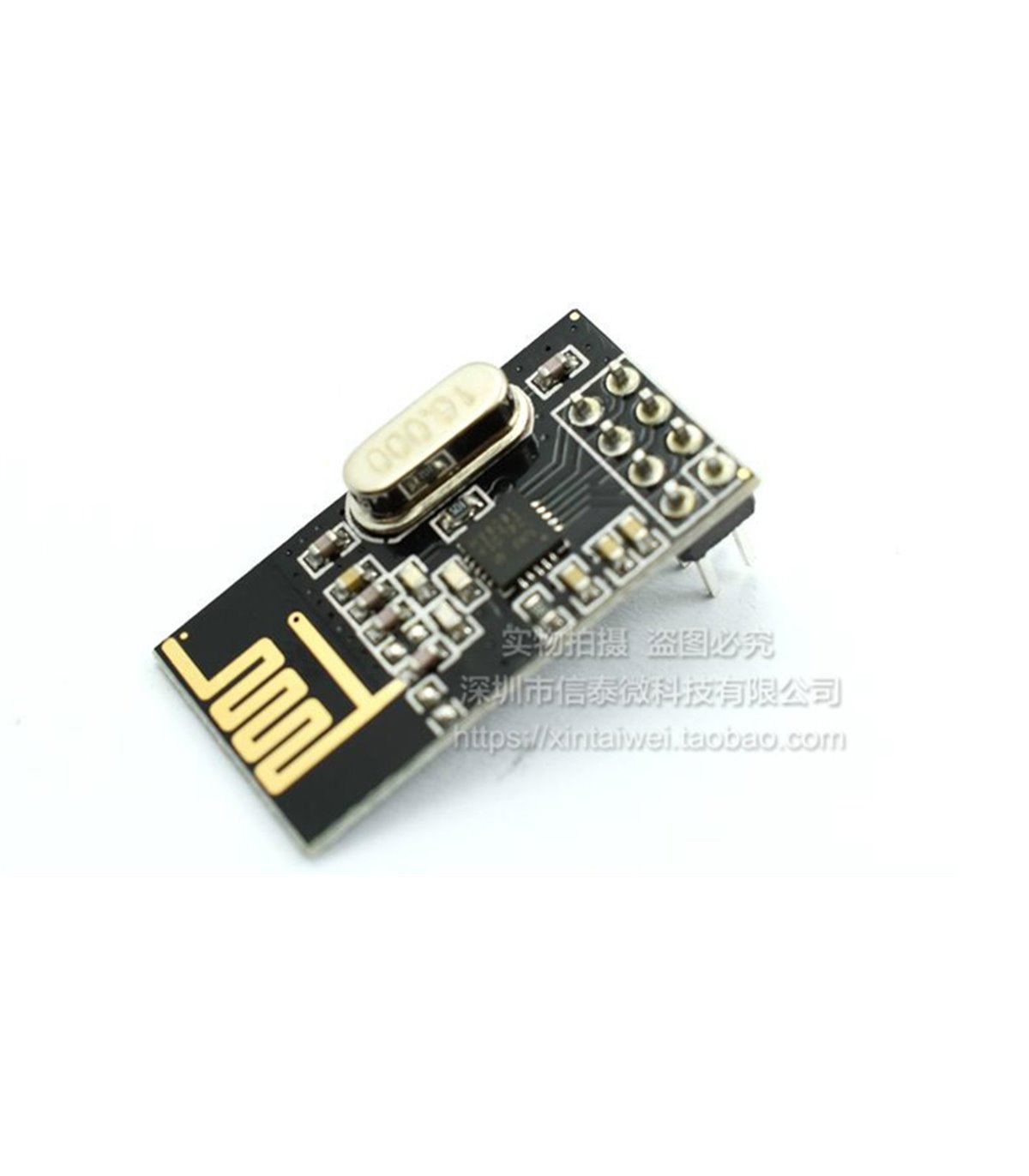

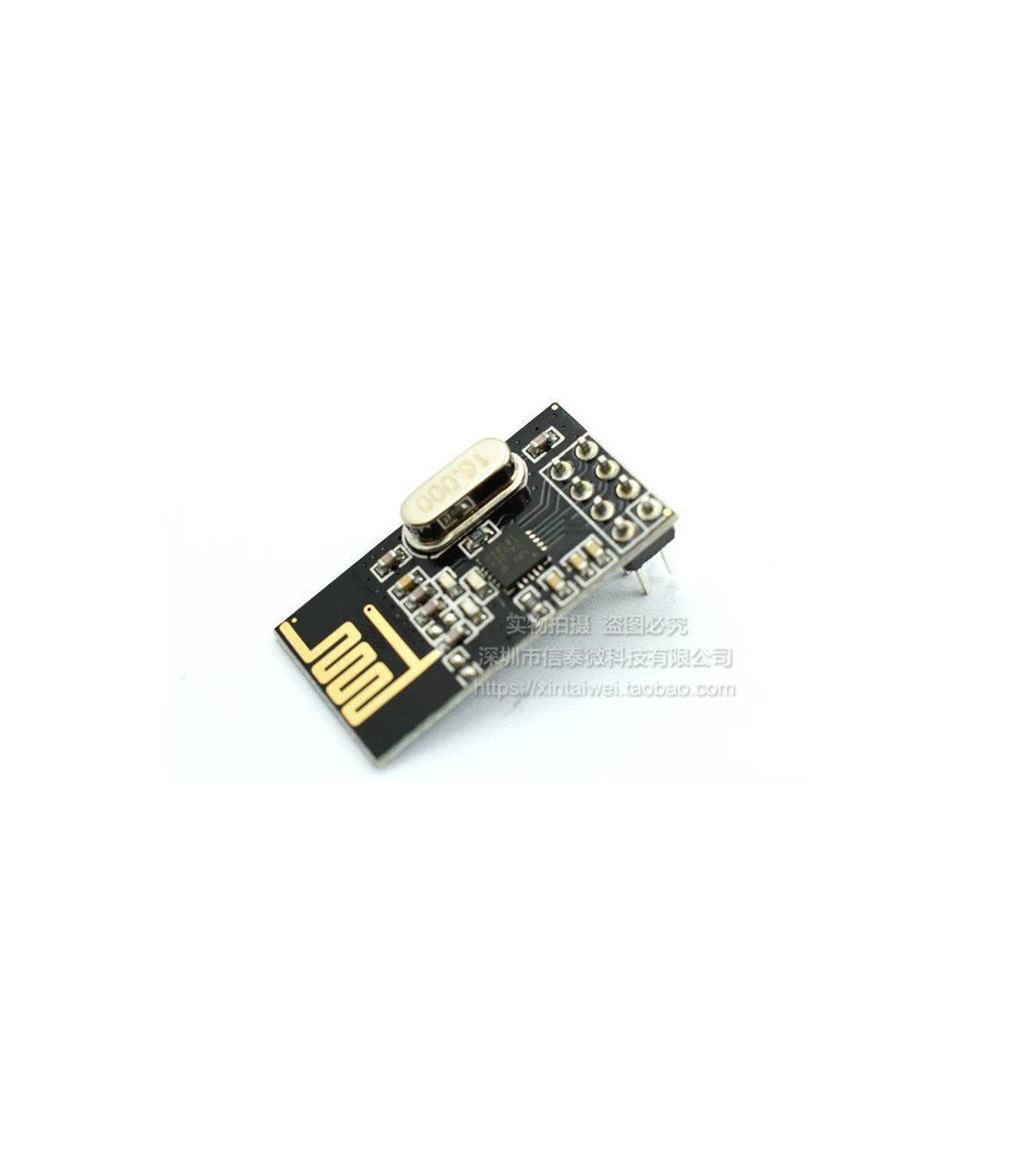

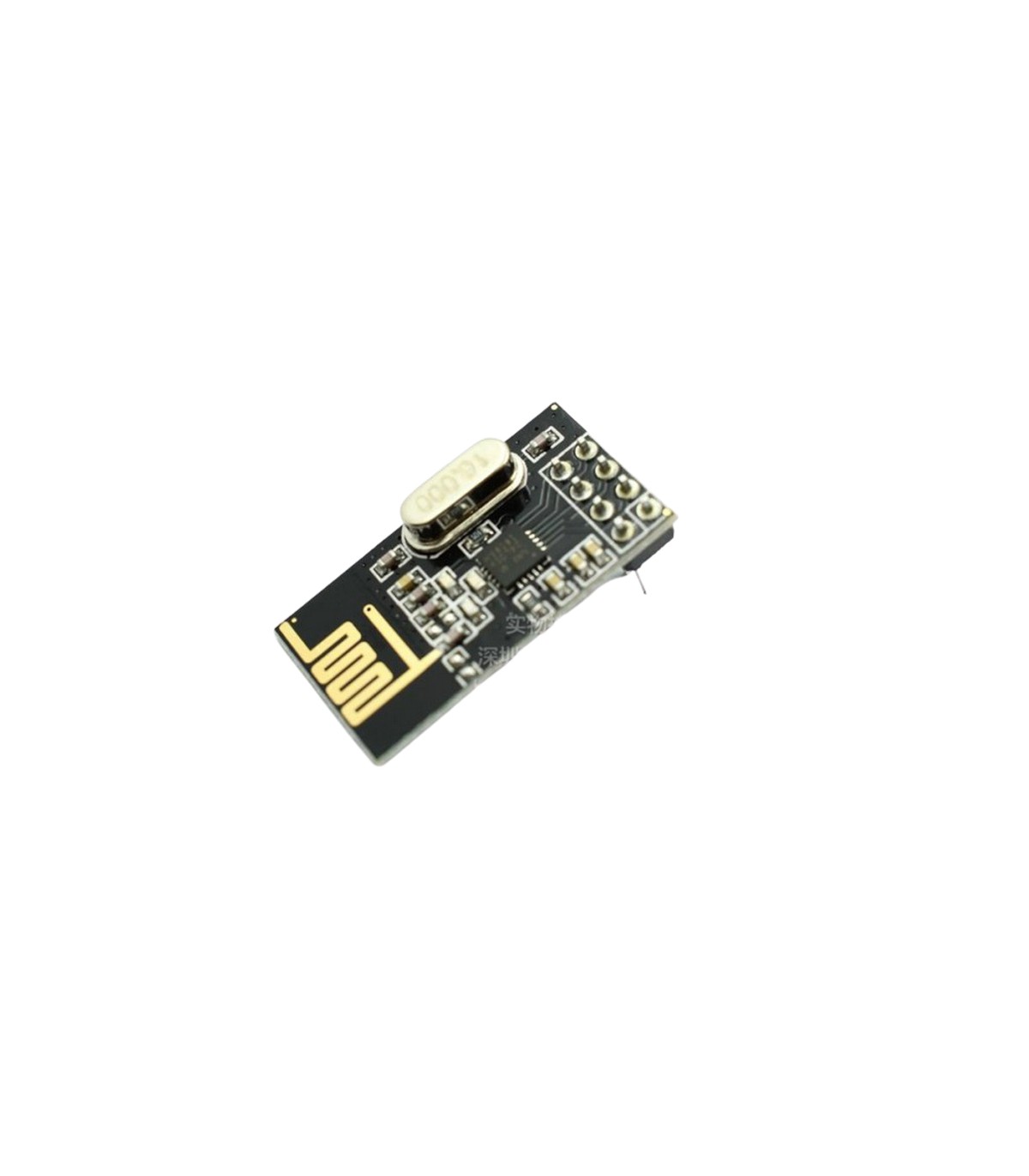

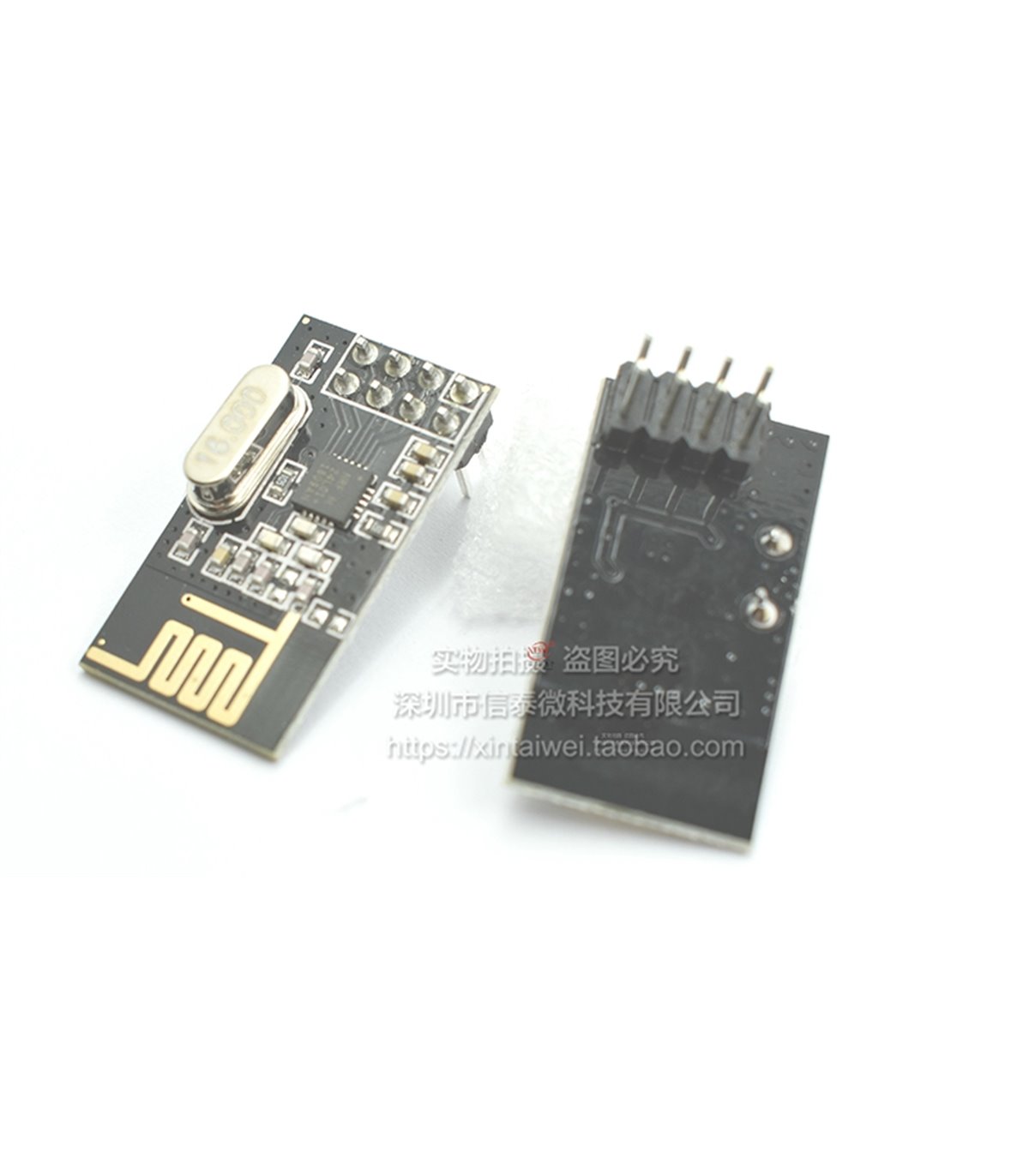

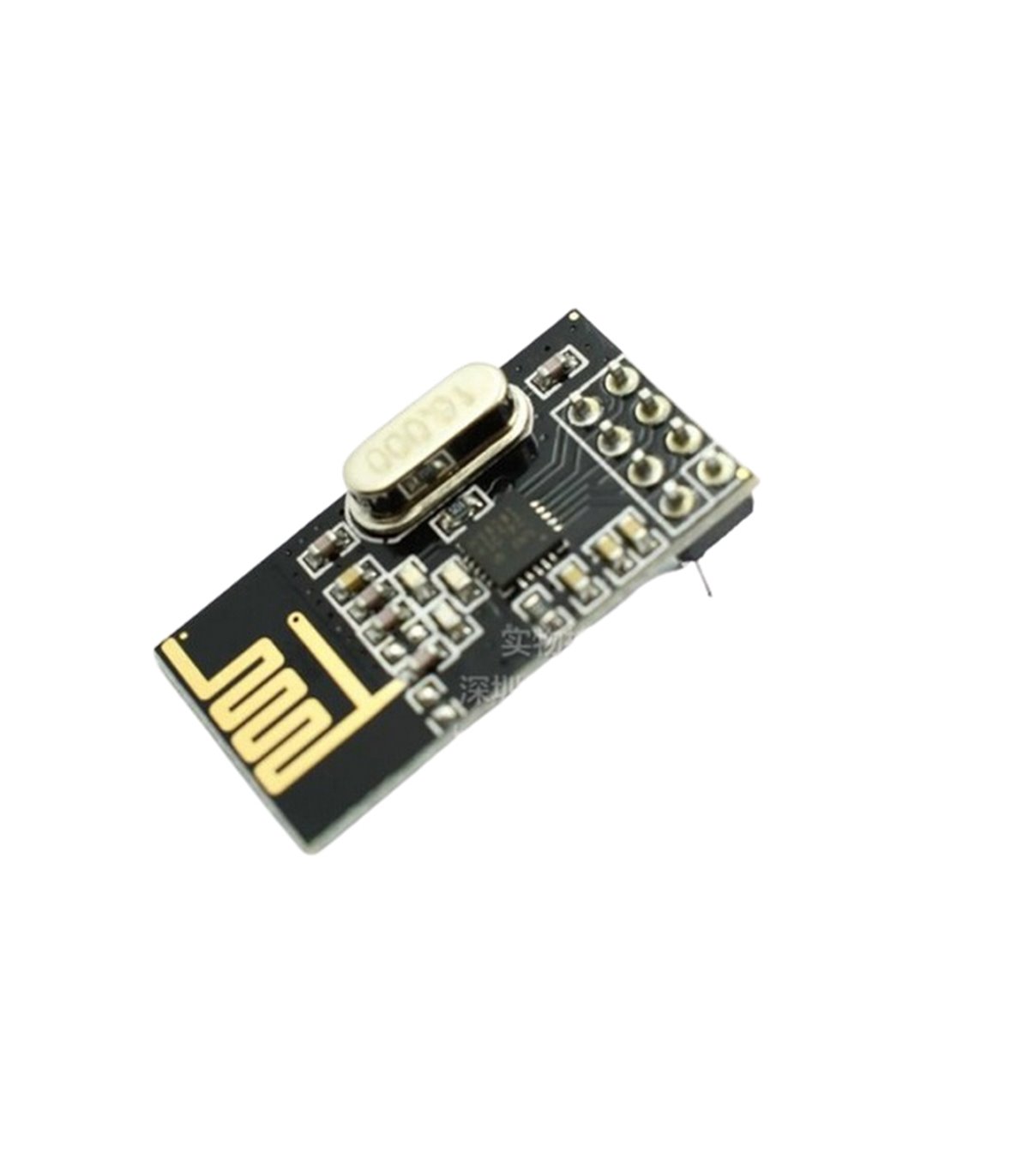

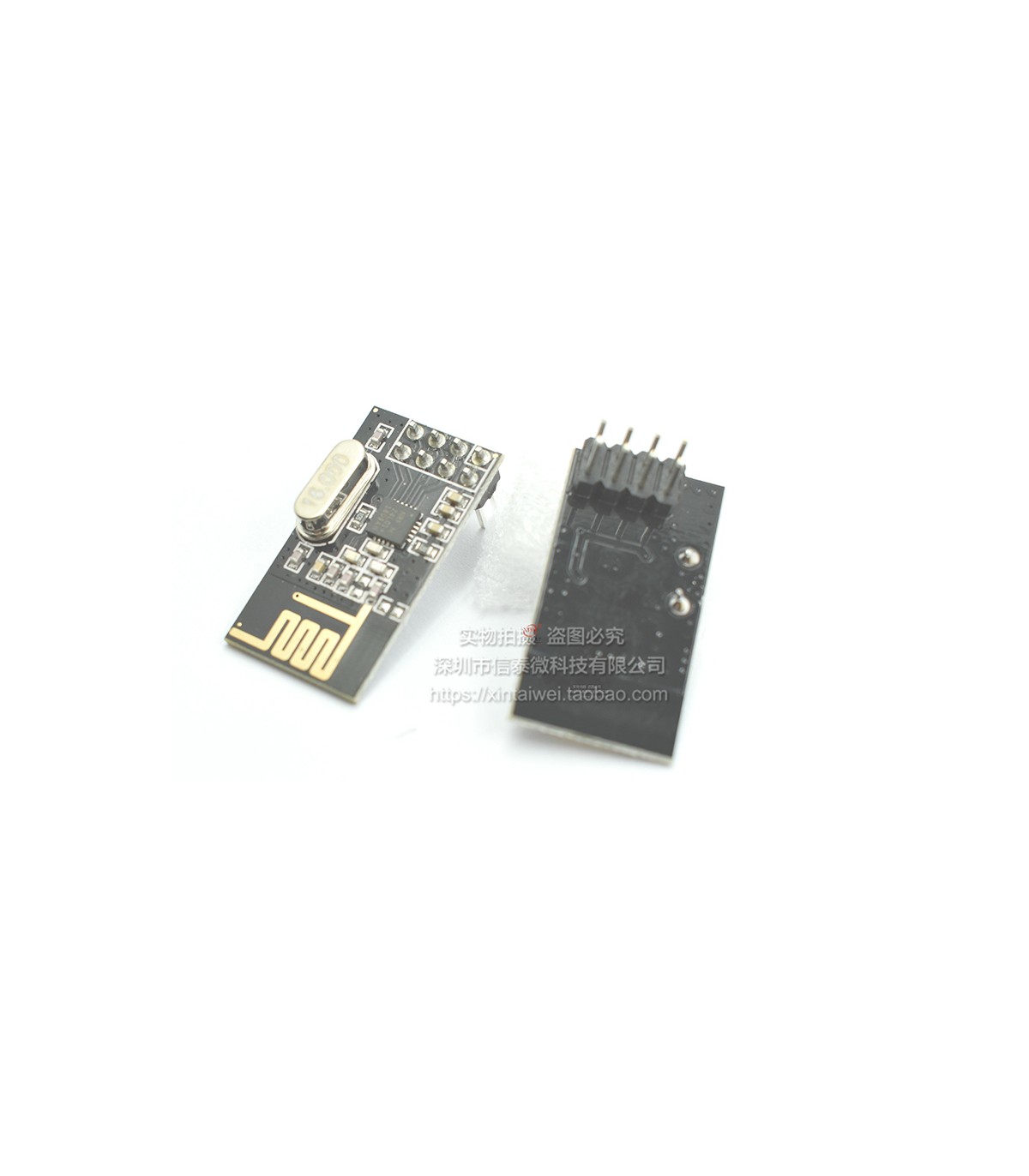

Беспроводной трансивер NRF24L01 Arduino AVR Pic (10085)

Недорогие радиомодули nRF24L01 работают на частоте 2.4ГГц и поддерживают скорость передачи до 2Мбит. Радиоканал на данных радиомодулях может обмениваться информацией в оба направления. Радиосеть может состоять из нескольких устройств на базе nRF24L01.

nRF24L01 - отличный вариант для объединения отдаленных модулей в системе умного дома внутри помещений без прокладки проводов.

Радиомодуль возможно подключить к любому микроконтроллеру, который имеет интерфейс SPI , а так же к микрокомпьютерам, например Raspberry PI

Назначение выводов

• SCK (Serial ClocK) — тактирование (синхронизация).
• MOSI / MI (Master Out Slave In) — вход данных.
• MISO / MO (Master In Slave Out) — выход данных.
• CE/SS - выбор ведомого на шине SPI из нескольких устройств.
• SCN - выбор режима приема/передача , фактически тот же CE.
• IRQ - выход прерывания,чаще всего не используется.
• Необходим для немедленной реакции микроконтроллера при приеме нового пакета данных.
• GND - земля,масса,минусовая шина.
• Vcc - питание модуля 3,3В. Для надежной работы параллельно питанию как можно ближе к радиомодулю рекомендуется подключить электролитический конденсатор не менее 100мкФ , а так же керамический на 0,1 мкФ.

  В радиосеть могут объединены максимум до 6 радиомодулей. Радиомодуль может работать только максимум с 6 адресами, но клиенты могут иметь и одинаковые адреса ,тем самым увеличив максимальное количество клиентов в радиосети. Длинна переданного пакета не больше 32 байт.

  Подключение nRF24L01+ к компьютеру через USB Количество подключаемых клиентов - до 20-30 штук.

  Можно использовать с любыми микропроцессорными системами - MCU/ARM/PIC/AVR/STM32MCU/ARM/PIC/AVR/MSP430/PLC/STM32/Arduino

  Технические характеристики

• Скорость передачи: 250кбит, 1Мбит, 2Мбит
• Дальность передачи до 100м, в помещении - до 30м
• Uпит = 1,9 - 3,6В
• Интерфейс соединения с МК: SPI, совместимость с ТТЛ уровнем 3В / 5В
• Pмакс = 0дБмВт
• КУ антенны (пиковый) = 2дБмВт
• Количество каналов: 126 (2400 - 2525МГц), при установке скорости 2Мбит занимается ширина двух каналов
• Разъём штыревого соединения 2х4 контакта
