Анализатор спектра LiteVNA 50kHz 6.3GHz (20143)

Анализатор спектра LiteVNA 50kHz 6.3GHz.

Технические характеристики

• Диапазон частот: 50 кГц – 6.3 ГГц
• Стабильность по частоте: &lt,0.5 ppm
• Количество точек развертки: 21 ~ 1024 пикселей
• Производитель: LiteVNA

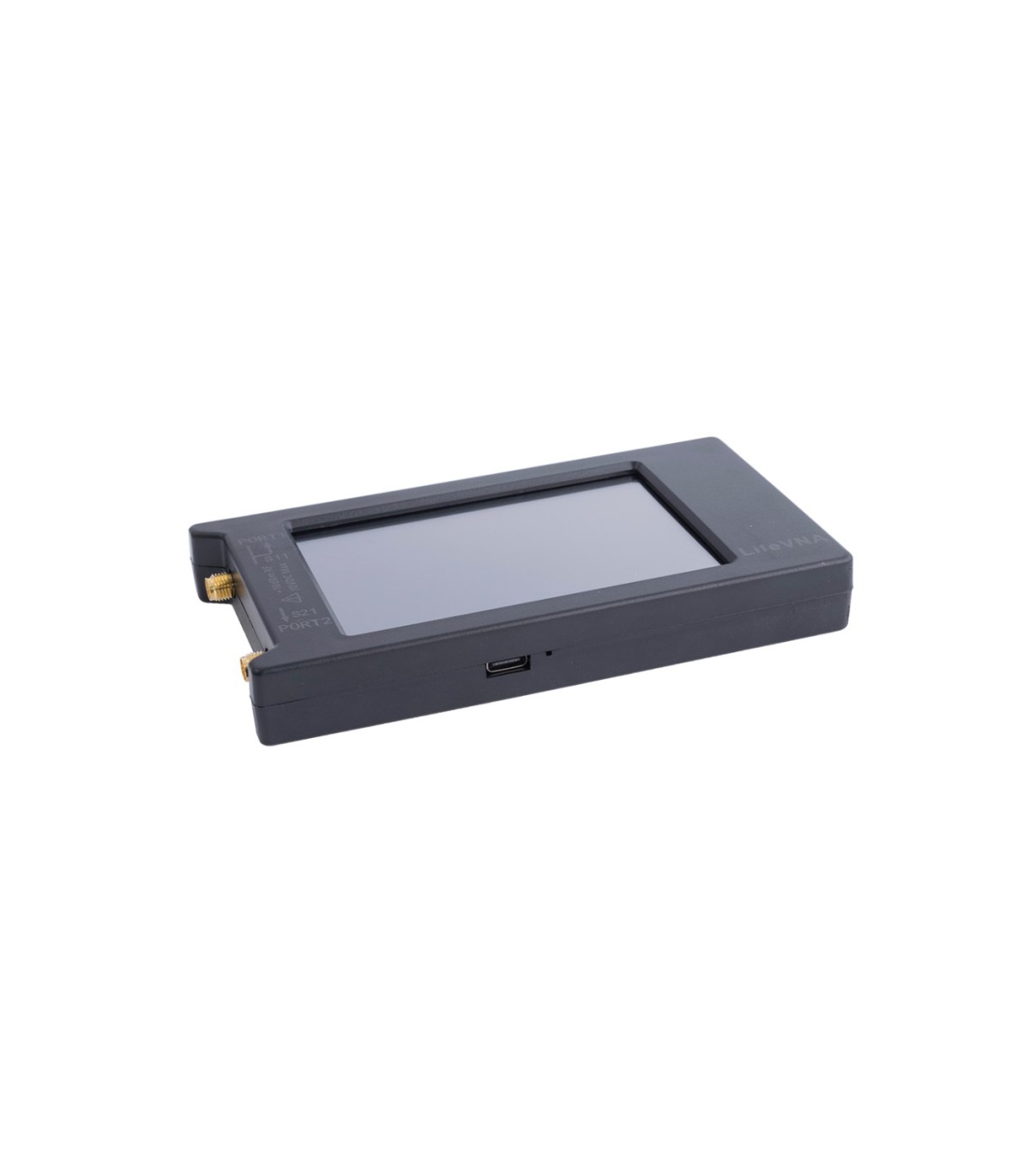

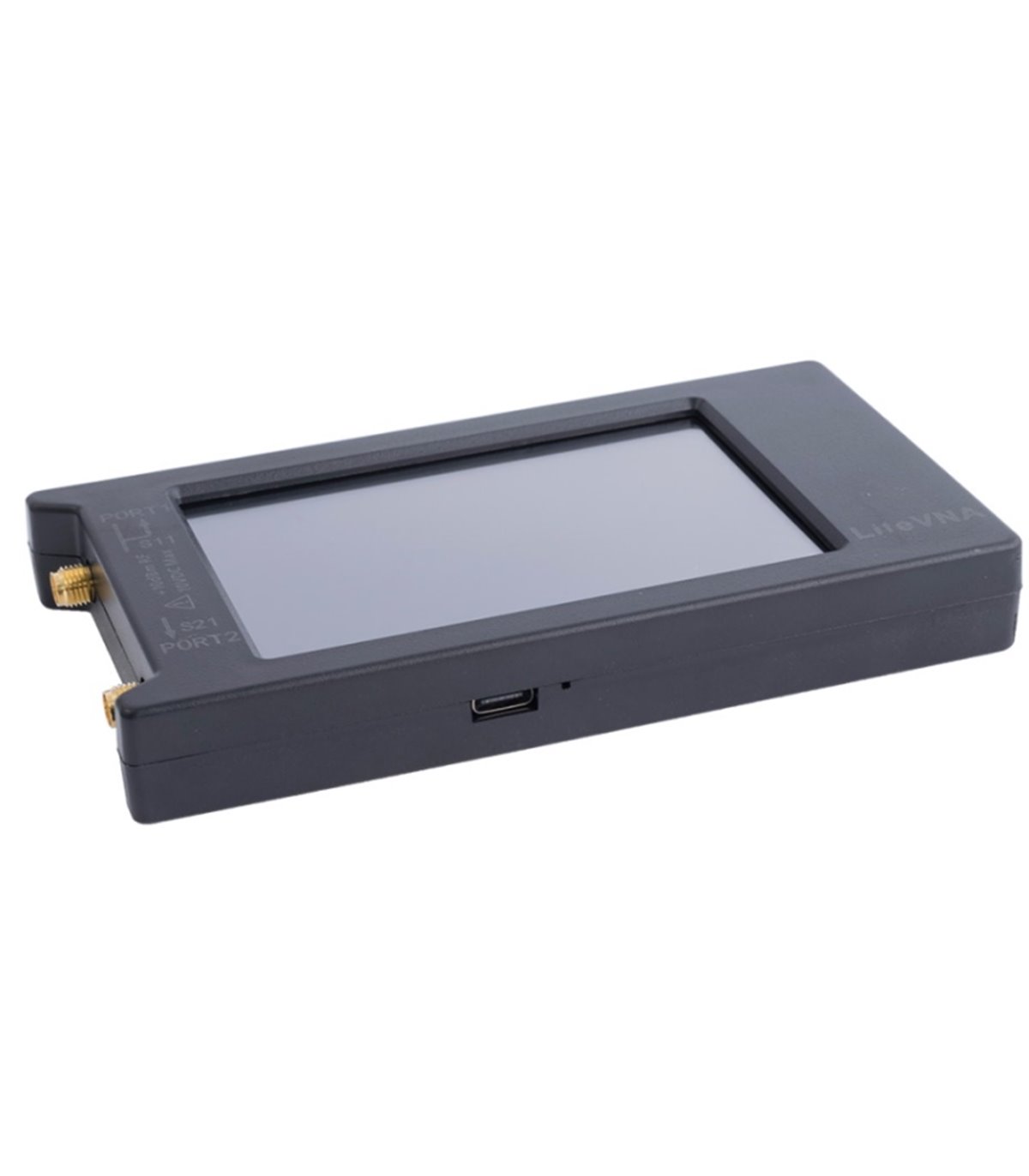

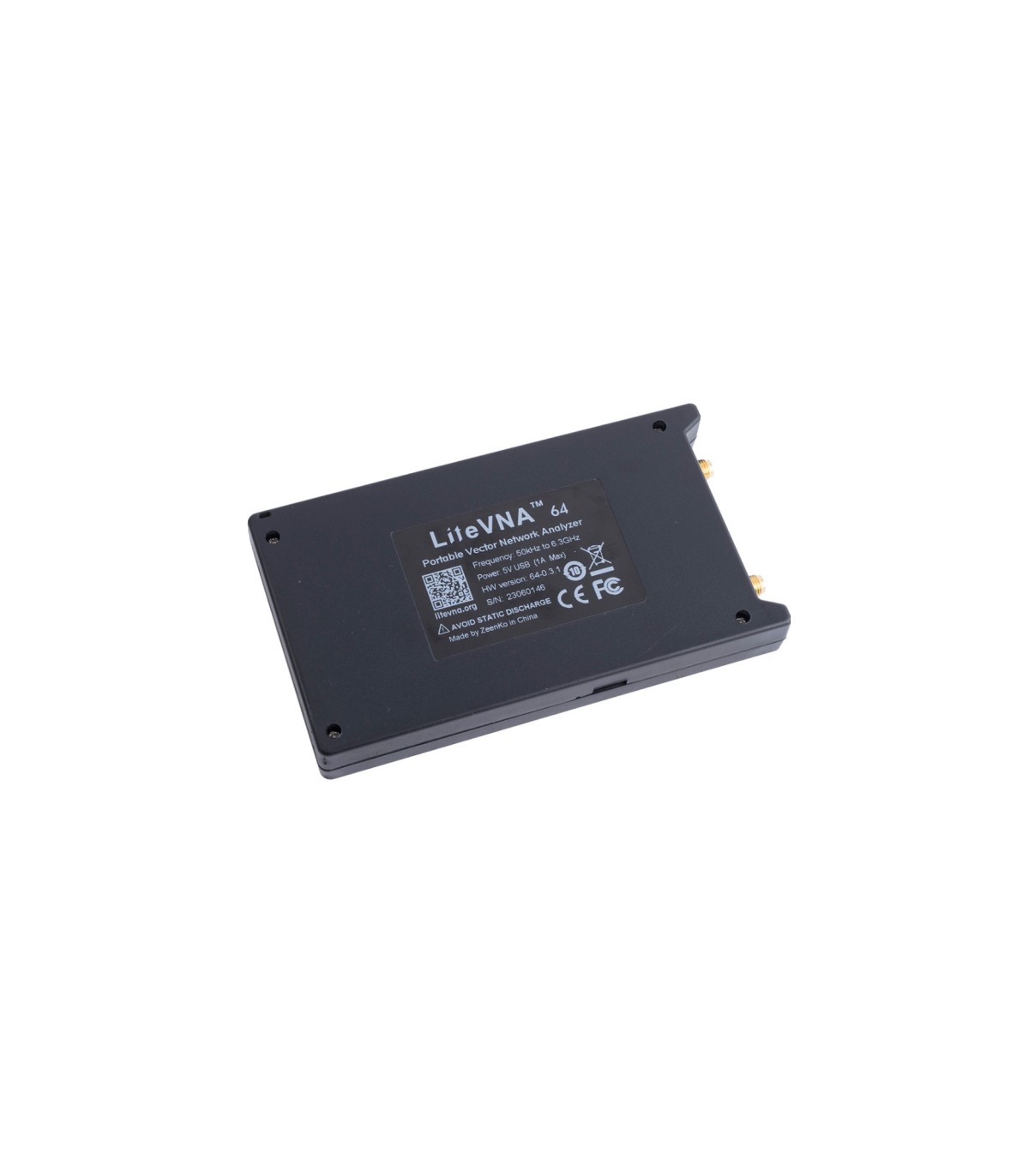

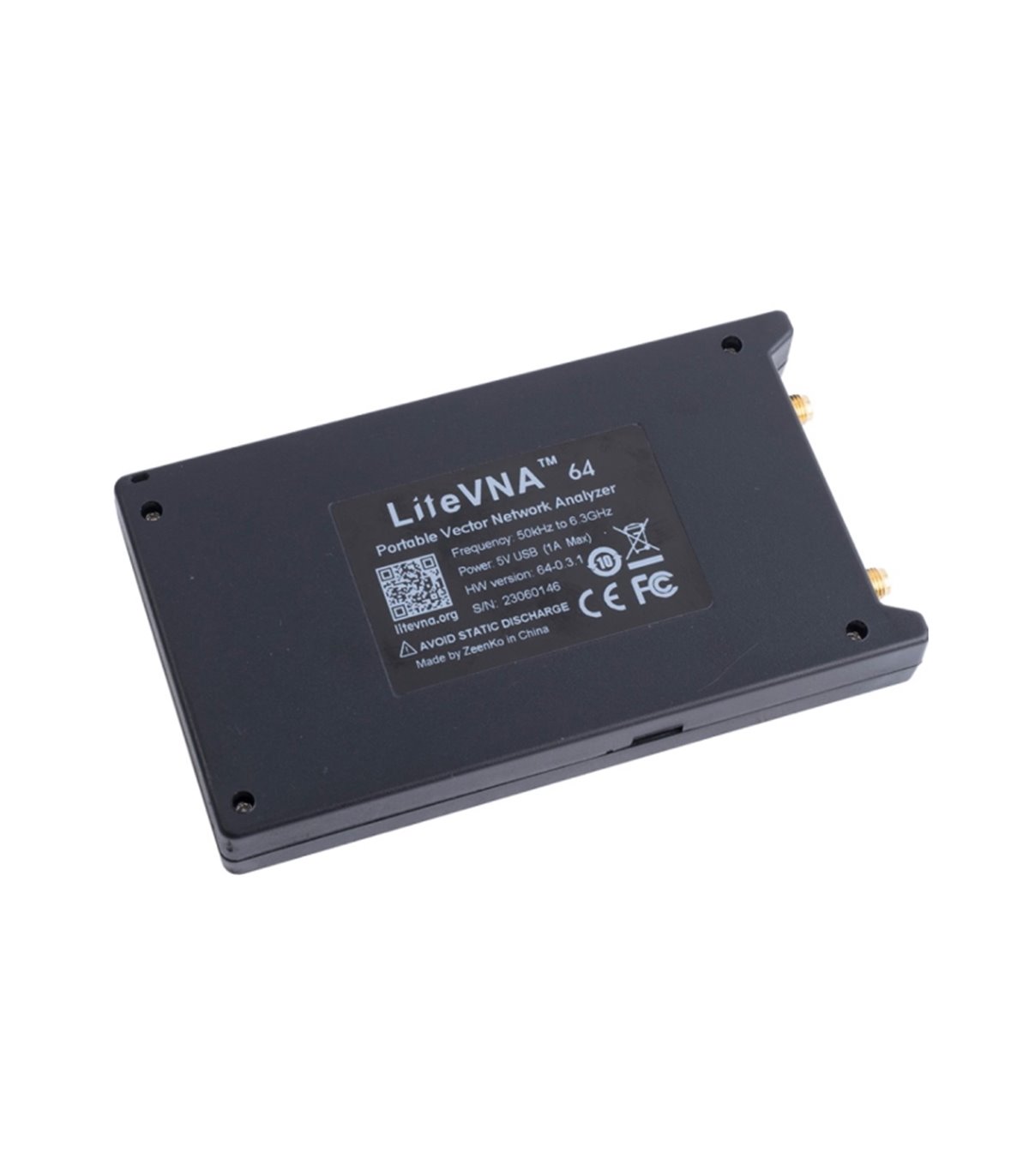

LiteVNA 64 – портативный карманный векторный анализатор цепей, являющийся улучшенной версией широко известных NanoVNA и SAA2. LiteVNA 64 способен выполнять сверхширокополосные измерения в диапазоне частот от 50 кГц до 6.3 ГГц.

Для минимизации энергопотребления и габаритов в LiteVNA используется только один смеситель, позволяющий проводить измерения S11 и S21 с помощью внутренней ВЧ-коммутации и может производить измерения TDR и DTF-измерений с помощью IFFT-расчетов.

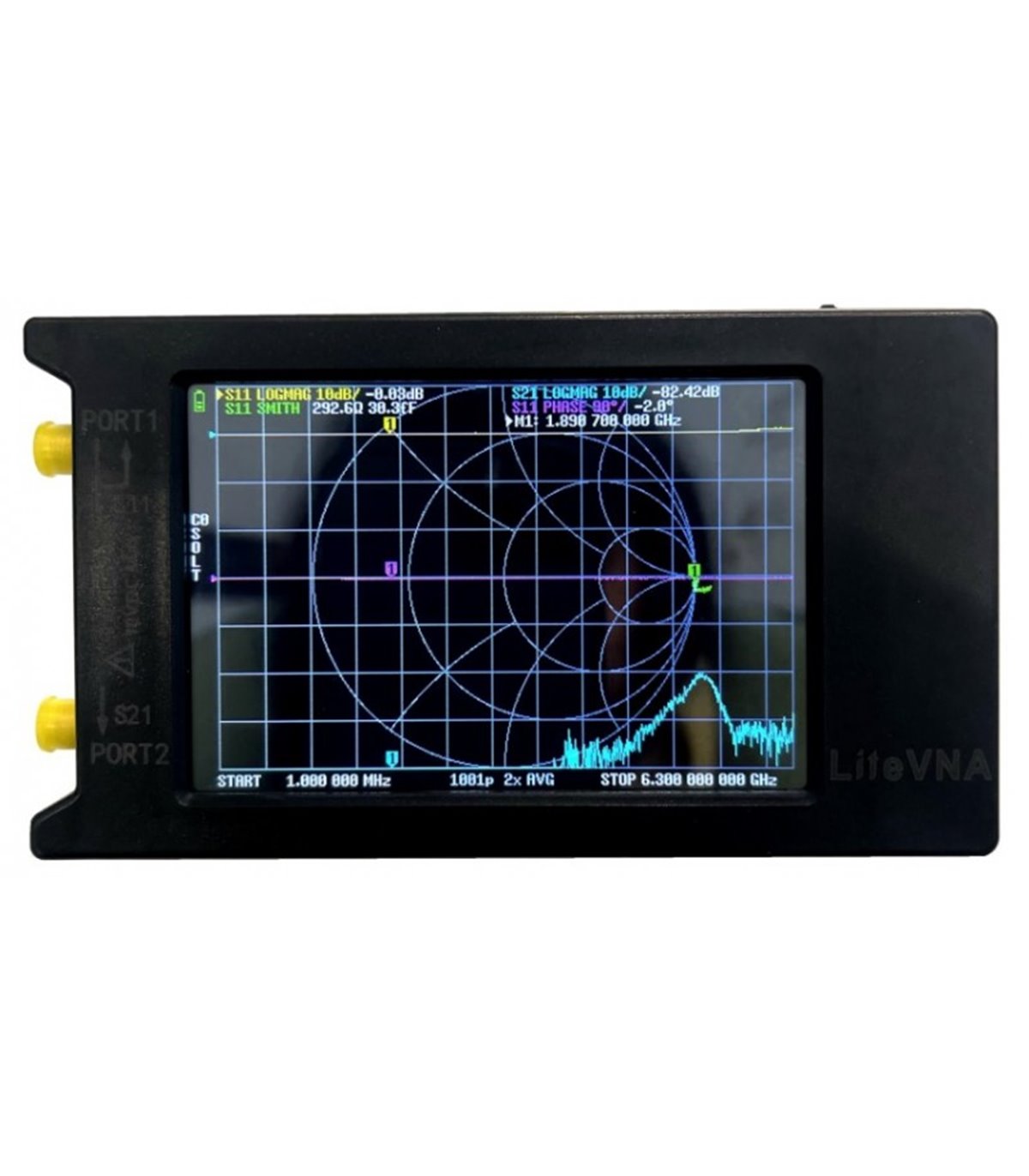

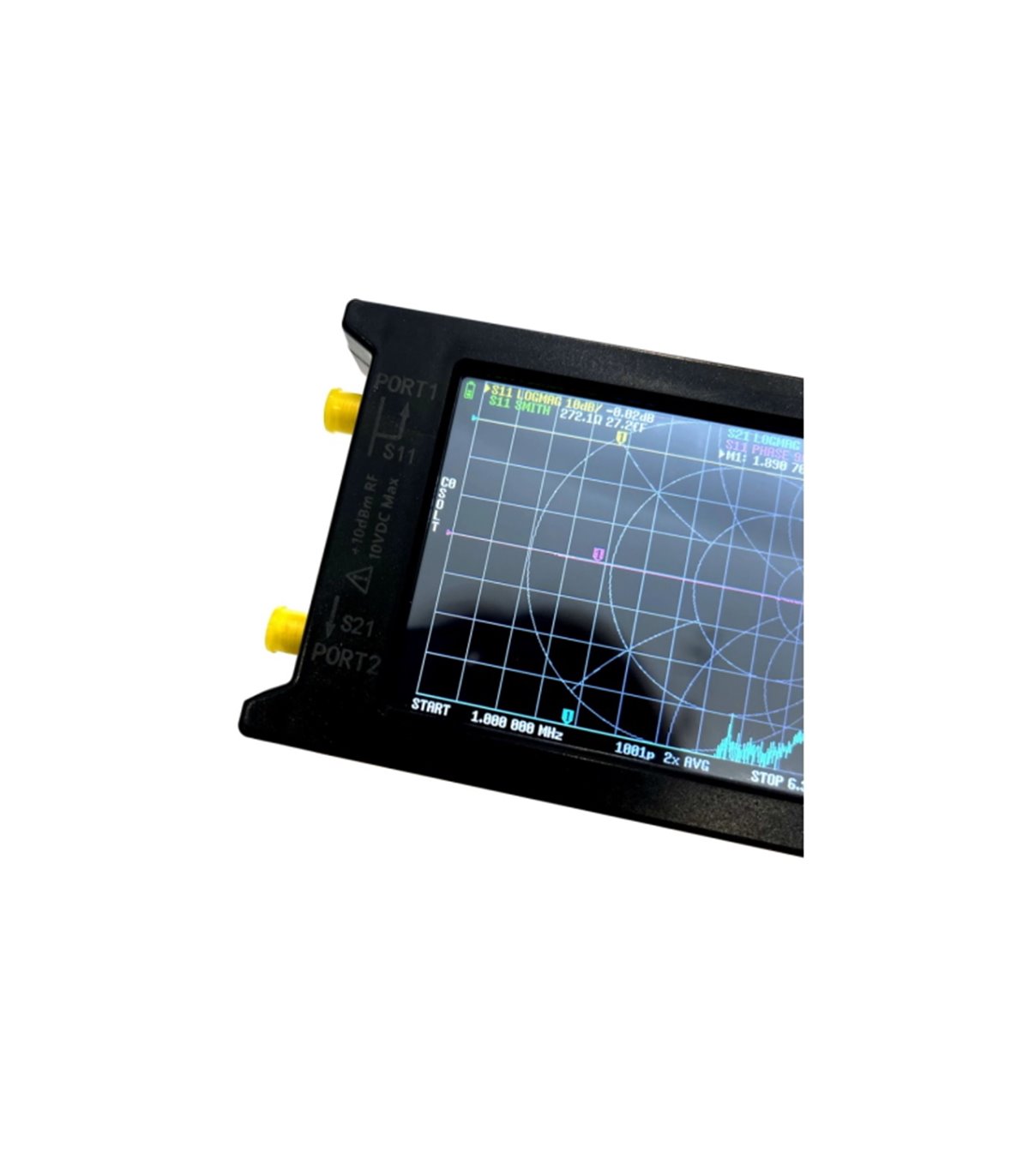

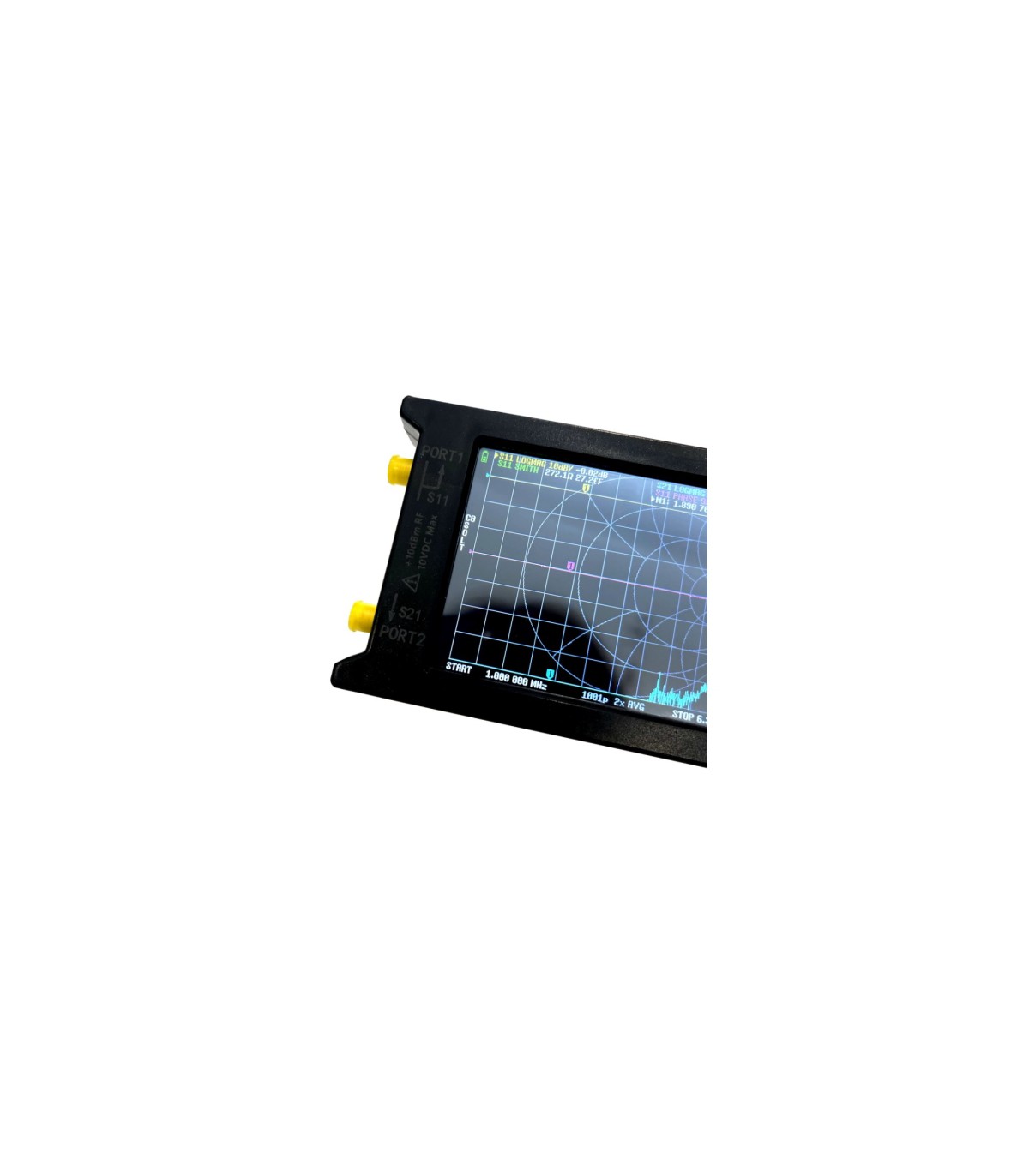

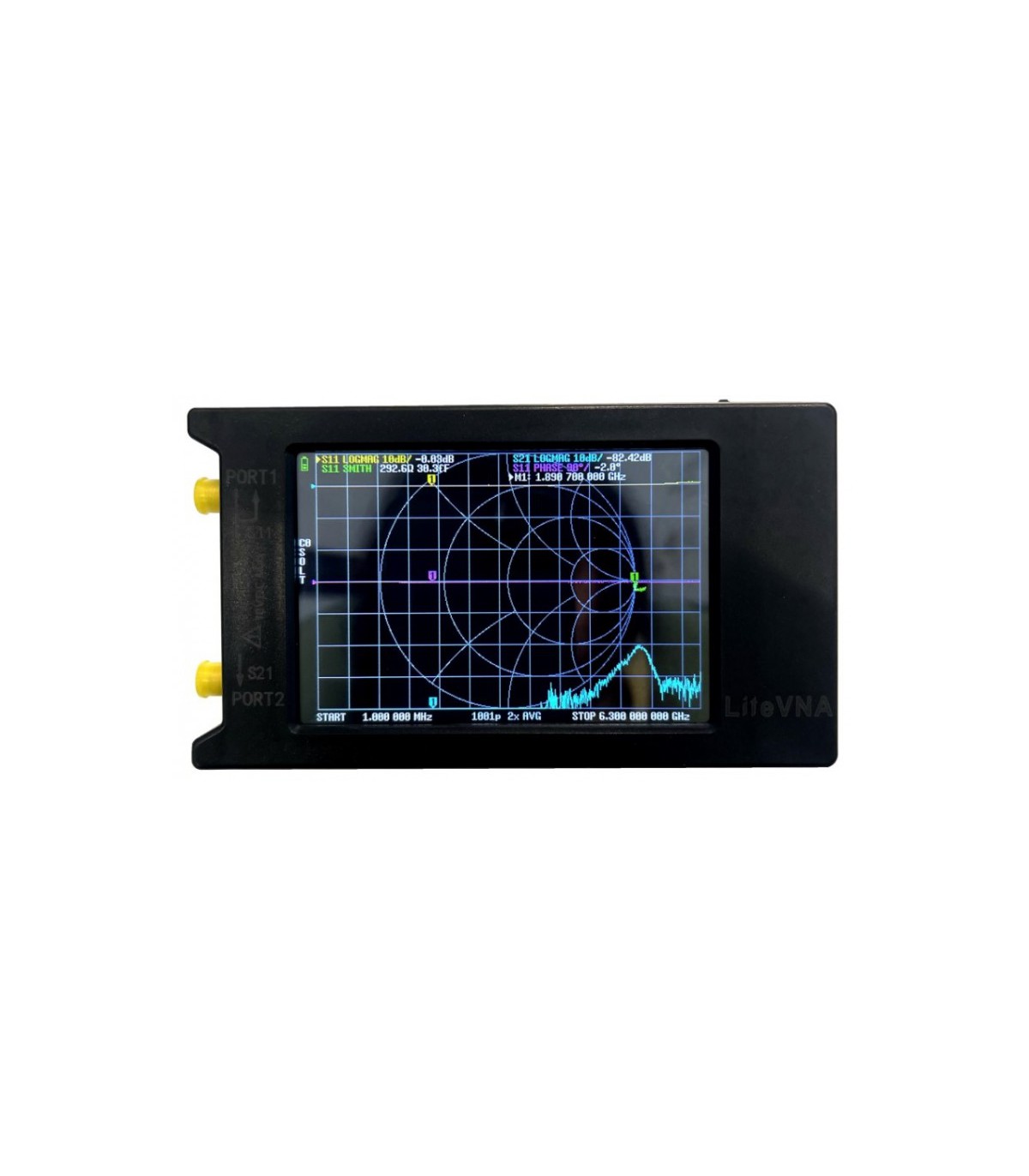

Анализатор оснащен 3,95-дюймовым сенсорным дисплеем, на котором отображаются результаты измерений в 10-1001 точках данных. Кроме того, анализатор имеет встроенный аккумулятор емкостью 2000 мАч и может быть подключен к телефону или ПК с ОС Android. Подключение к телефону или ПК позволяет управлять анализатором и отображать результаты измерений. Также анализатор имеет слот MicroSD, что позволяет в любой момент сохранить данные полевых испытаний или экраны на карту MicroSD. Благодаря диапазону измерений до 6,3 ГГц, LiteVNA способен удовлетворить обычные радиолюбительские и IoT-приложения, а также новые испытания в диапазоне 5 ГГц, позволяющие применять новейшие технологии wifi и передачи изображений на частоте 5,8 ГГц.

Особенности

• Диапазон – частот от 50 кГц – 6.3 ГГц
• Динамический диапазон - &gt,70 дБ &lt,3 ГГц, после калибровки, &gt,50 дБ ≥3 ГГц, после калибровки
• Шумовой порог S11 - &lt,-50 дБ &lt,3 ГГц, после калибровки, &lt,-40 дБ ≥3 ГГц, после калибровки
• Стабильность по частоте - &lt,0.5 ppm 0℃ - 50℃
• Скорость развертки - &gt,550 точек в секунду (Двухканальный)/ &gt,800 точек в секунду (Одноканальный)
• Количество точек развертки (на устройстве) – 21 ~ 1024 точек
• Количество точек развертки (USB) – 1 ~ 65535 точек

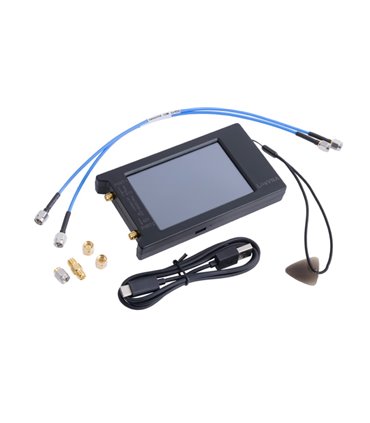

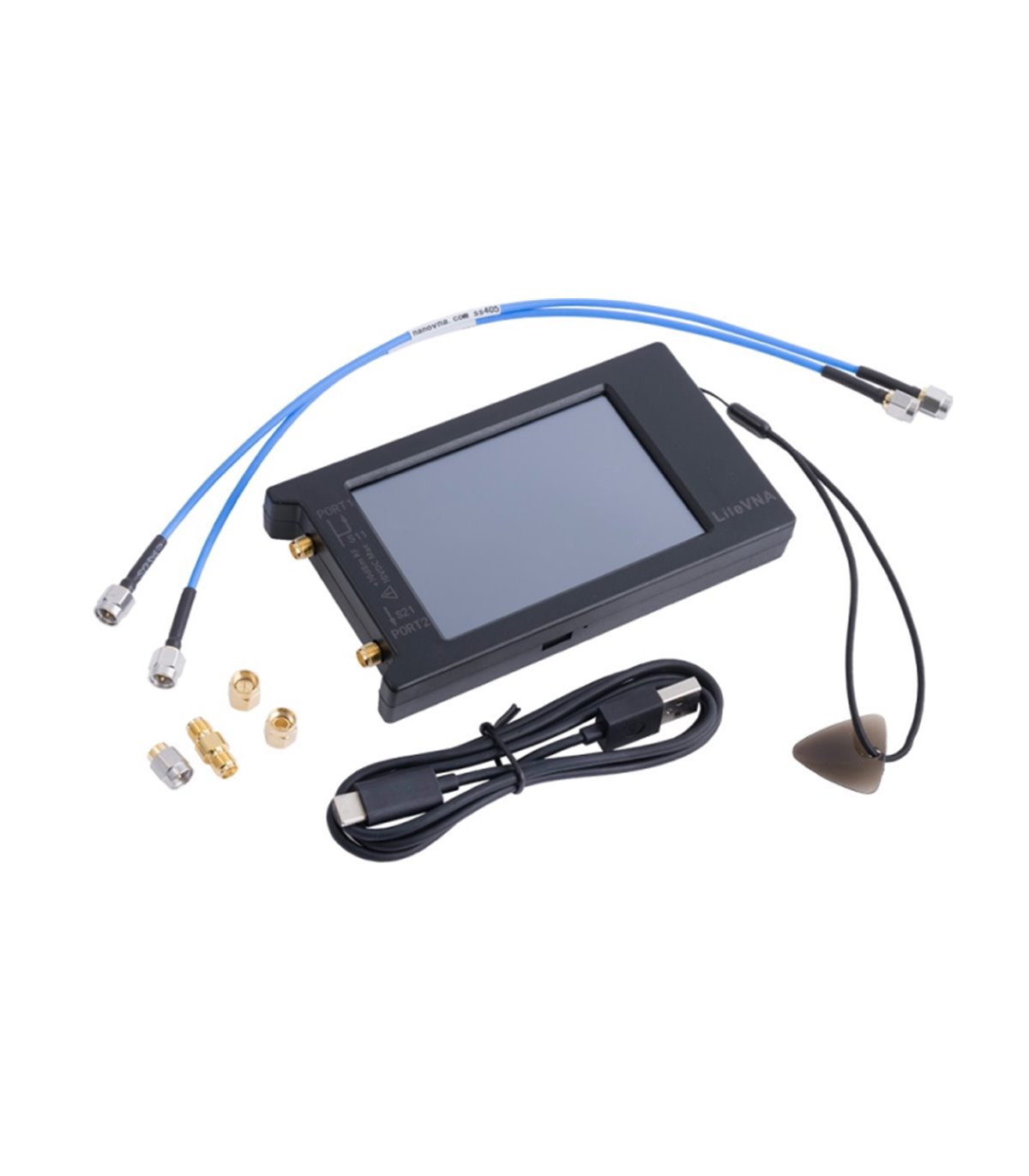

Комплектация

• 1 х USB-C кабель
• 2 x SS405 кабели длиной 30 см с разъемами SMA

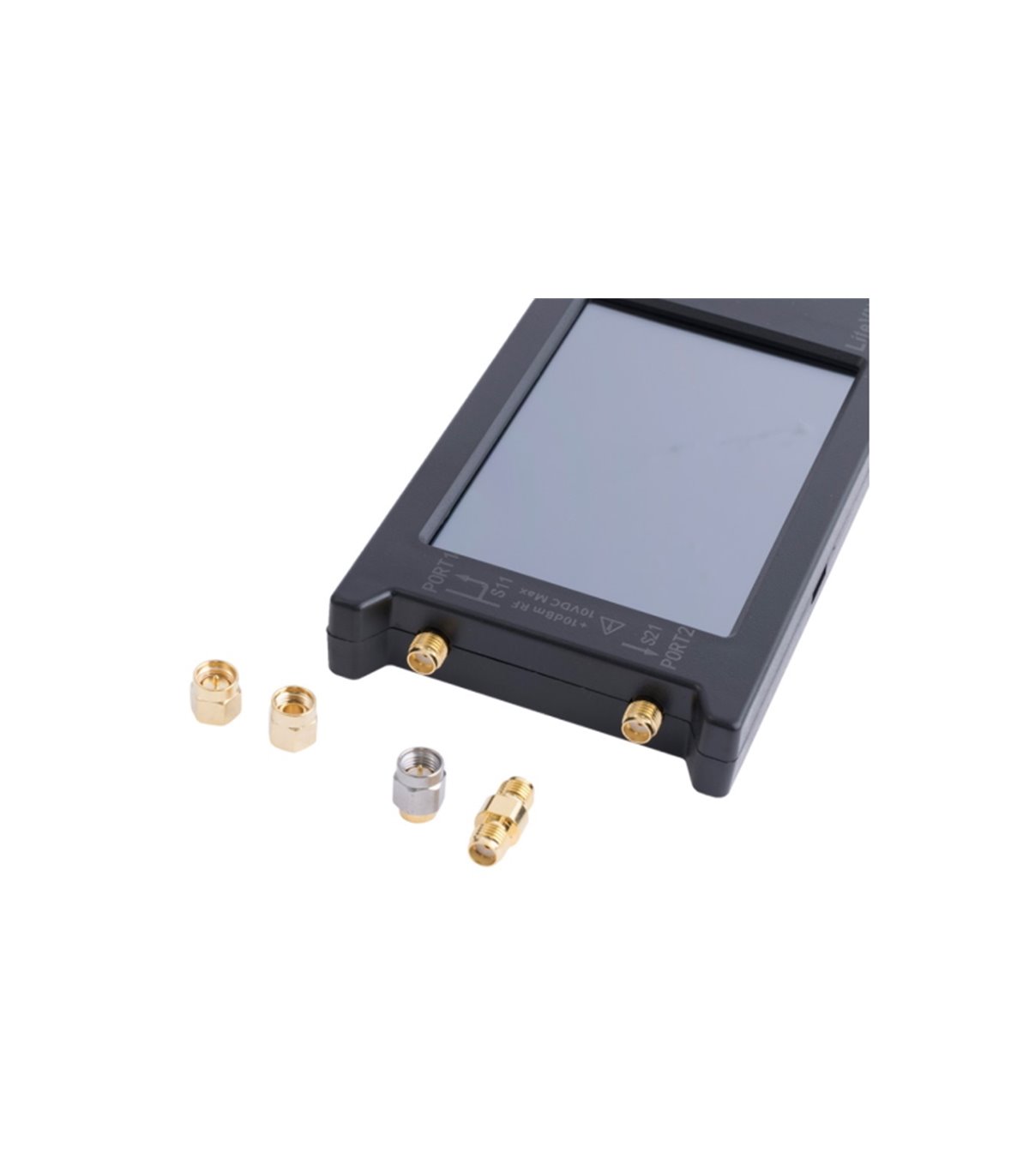

• 1 x SMA переходник гнездо-гнездо
• 1 х калибровочный стандарт SMA Short
• 1 х калибровочный стандарт SMA Load
• 1 х калибровочный стандарт SMA Open
