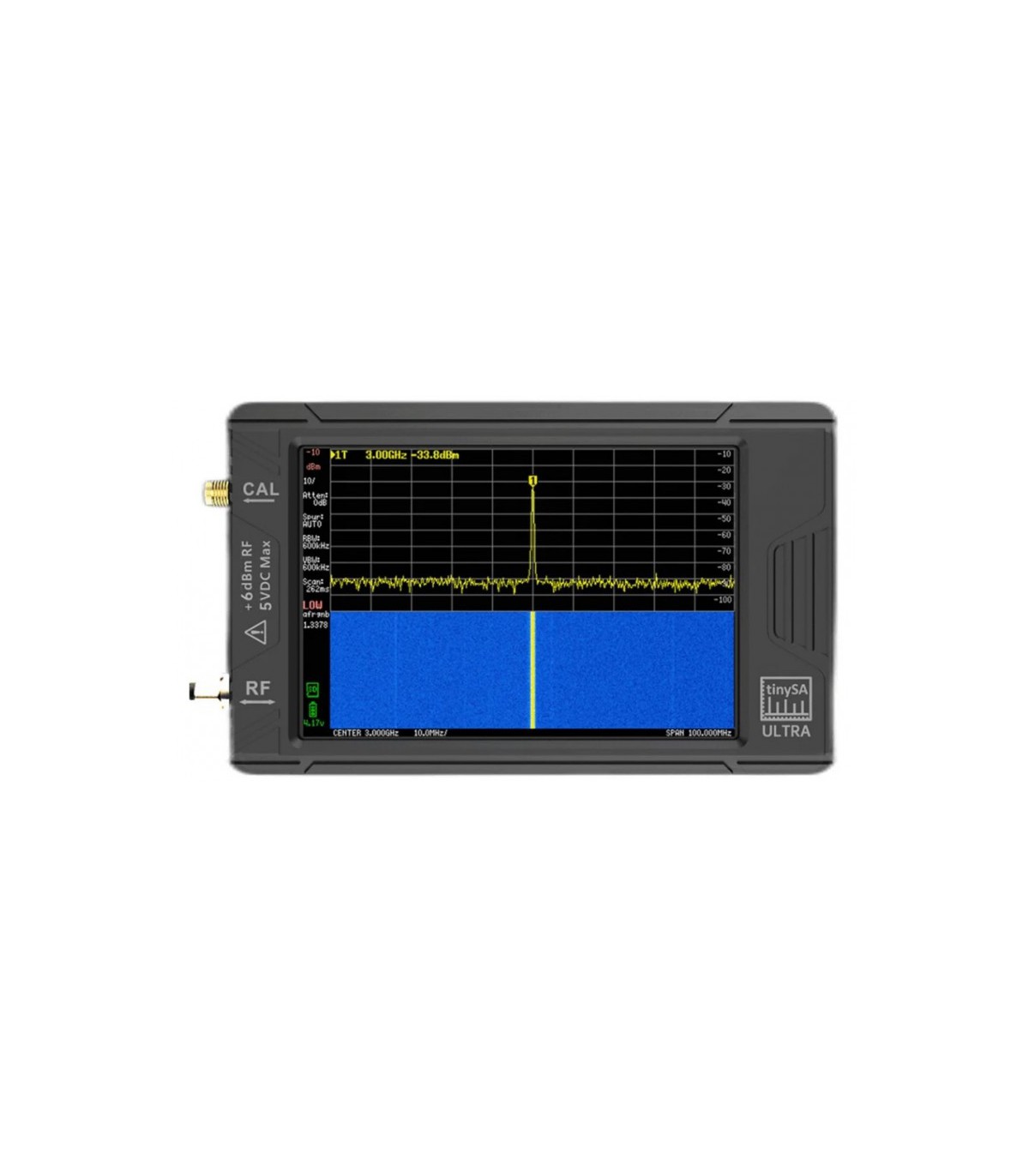

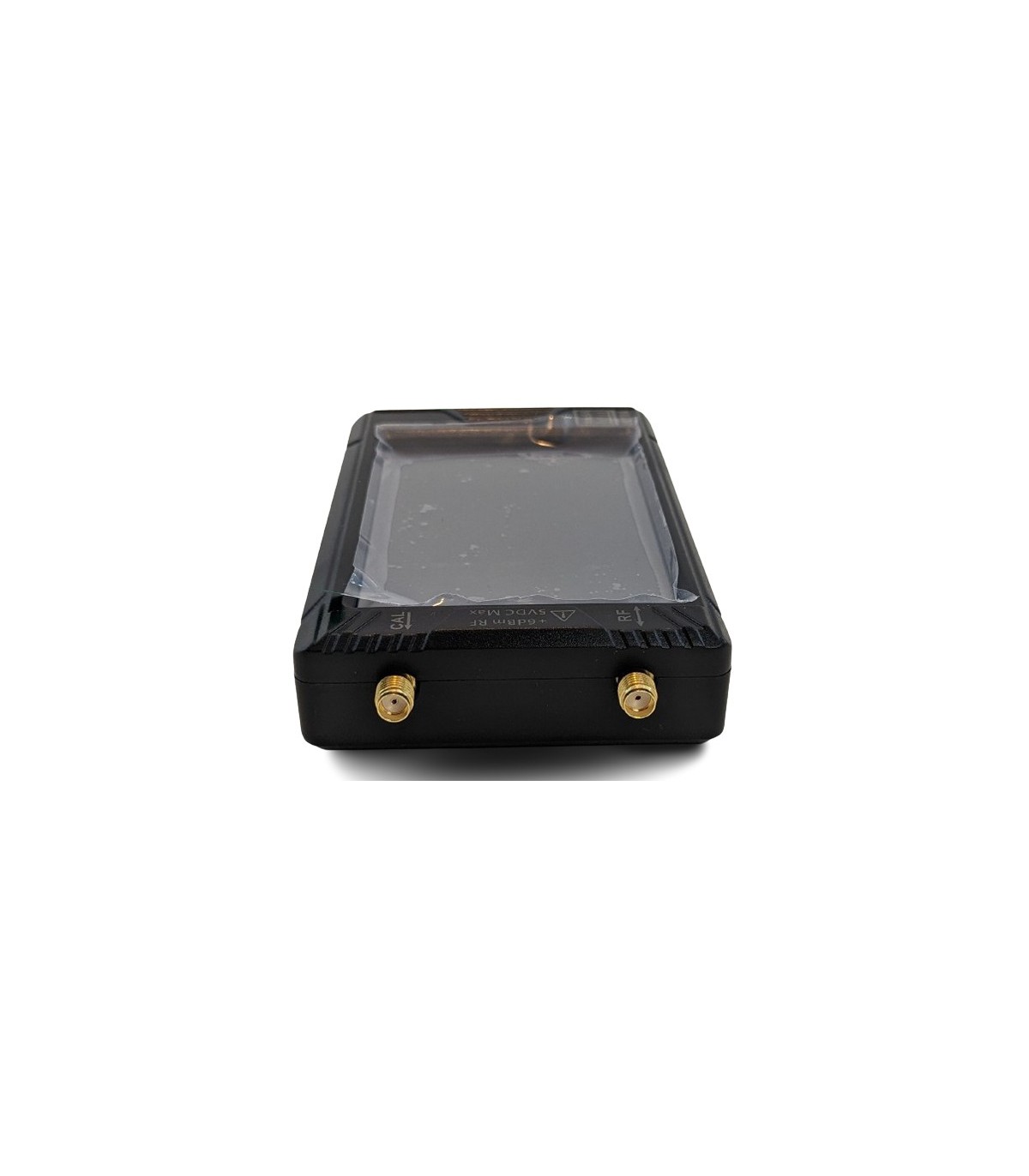

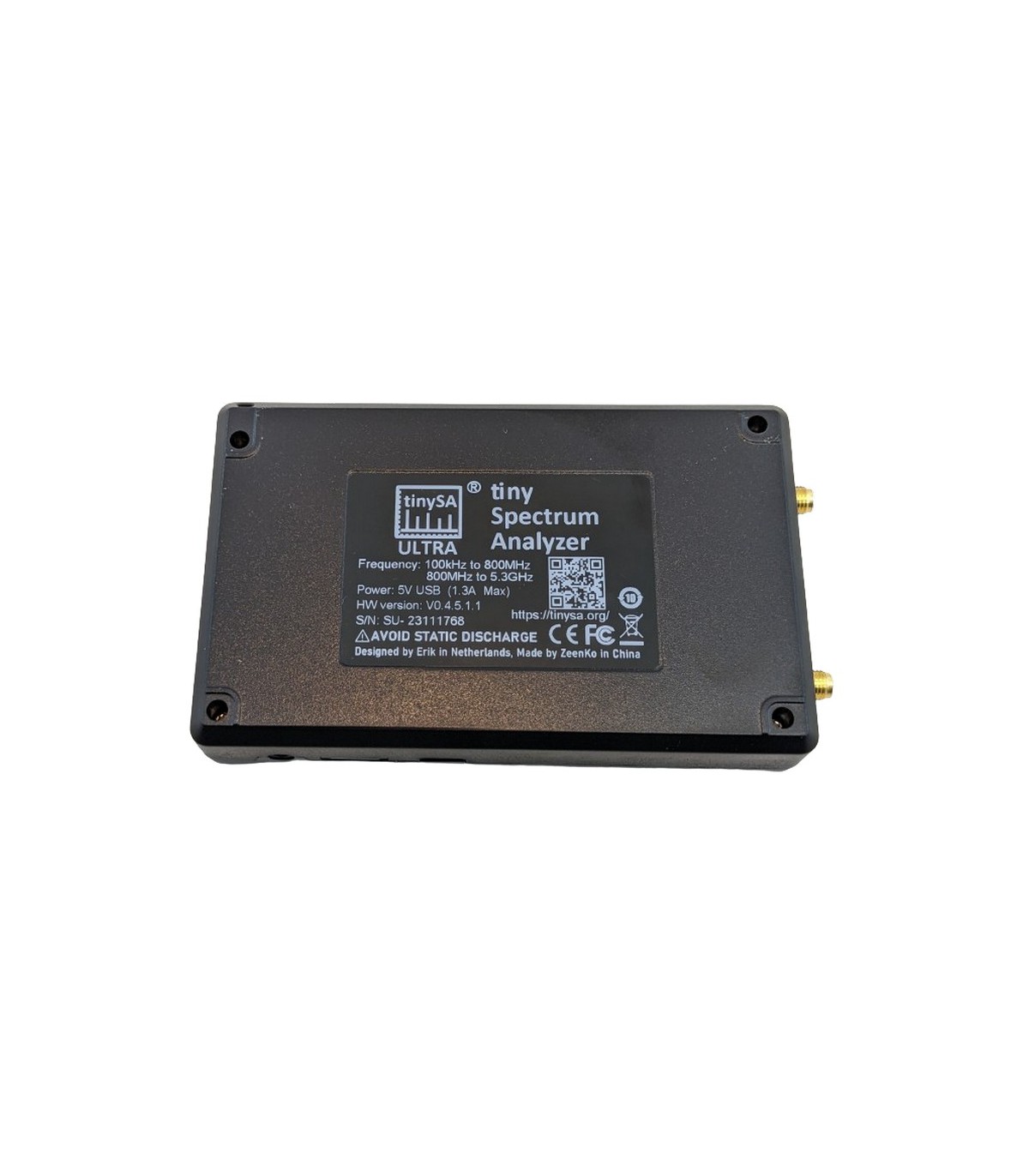

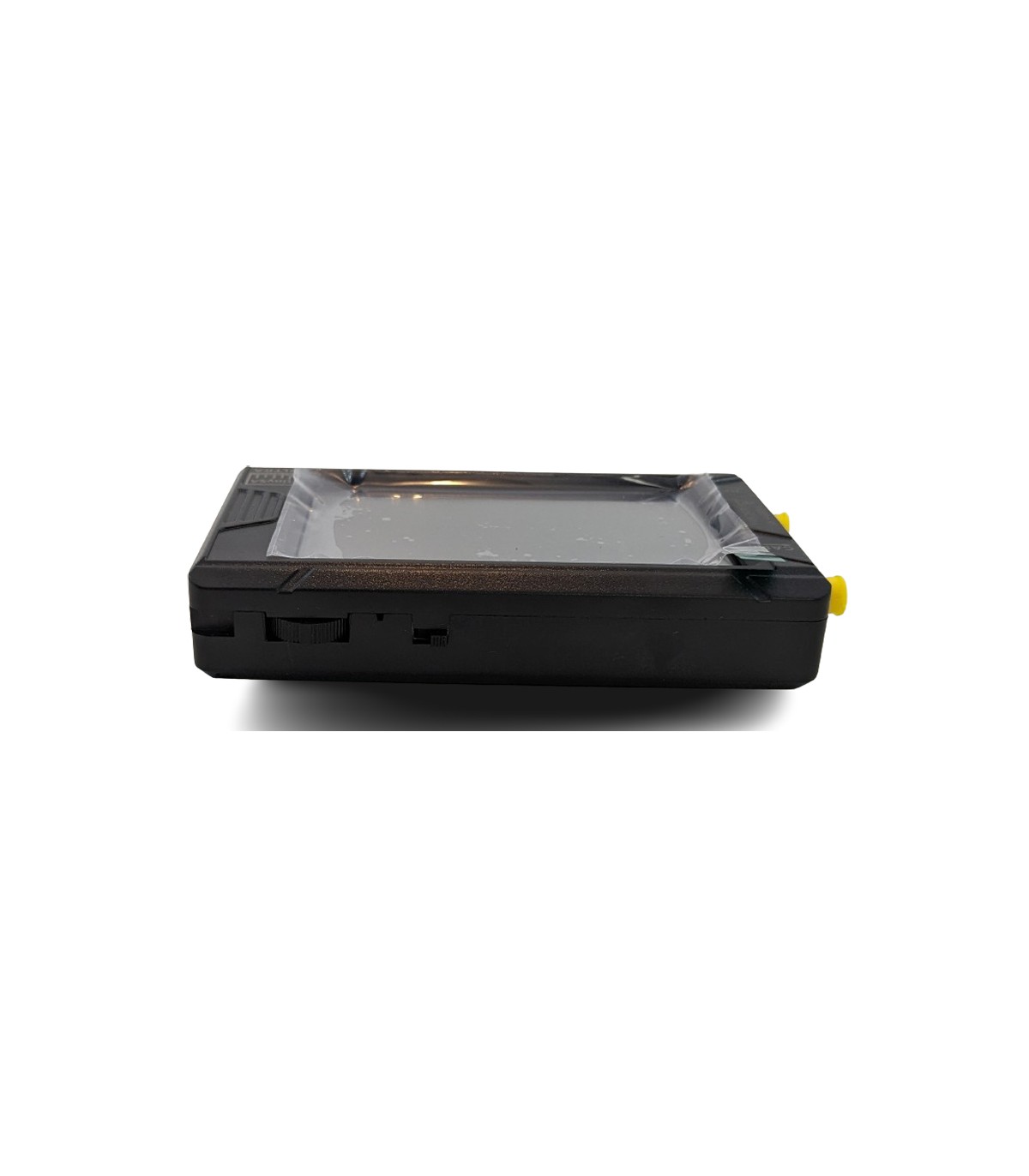

Векторный анализатор спектра частот TinySa ULTRA 100.0kHz-6.0GHz (20059)

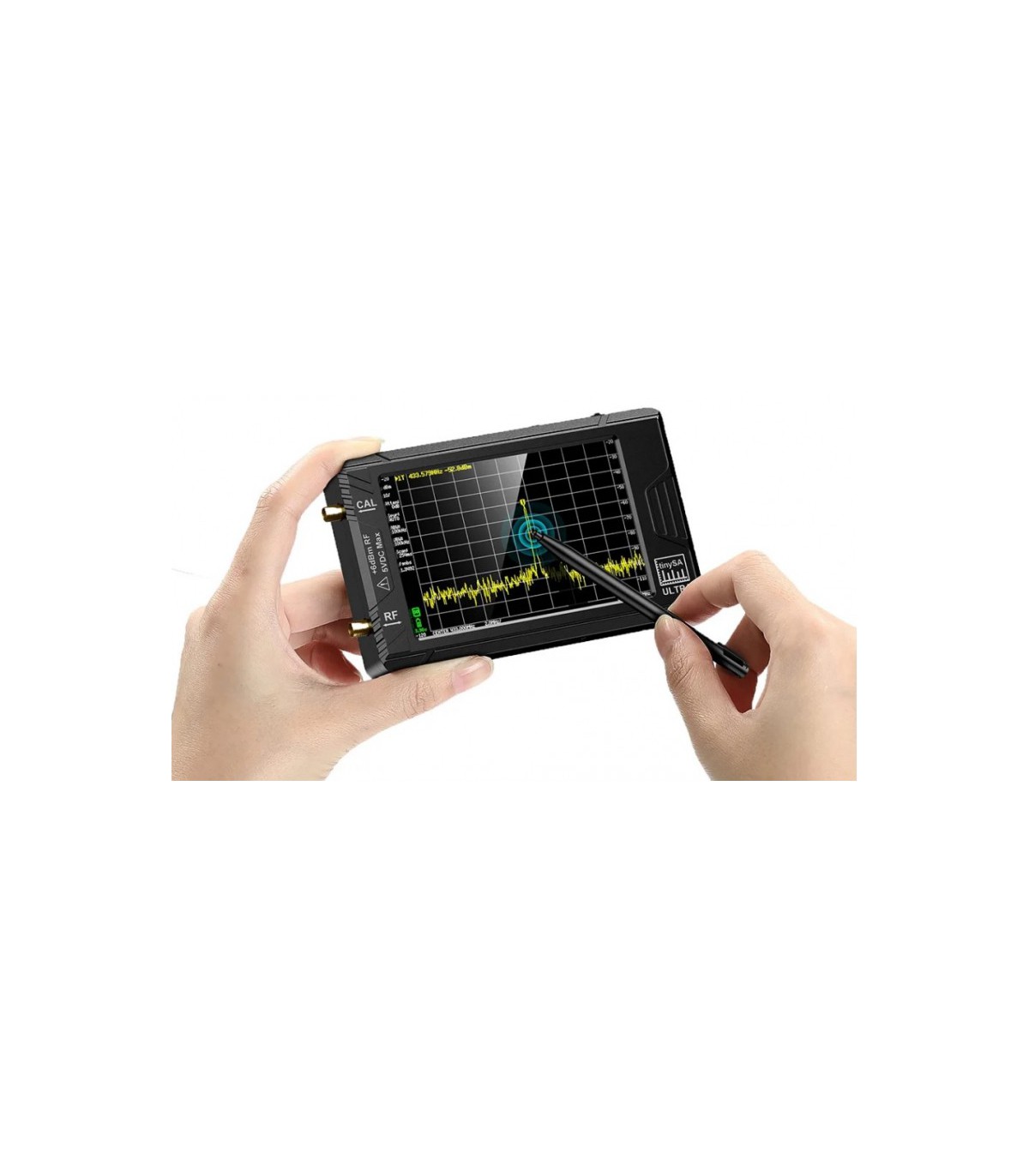

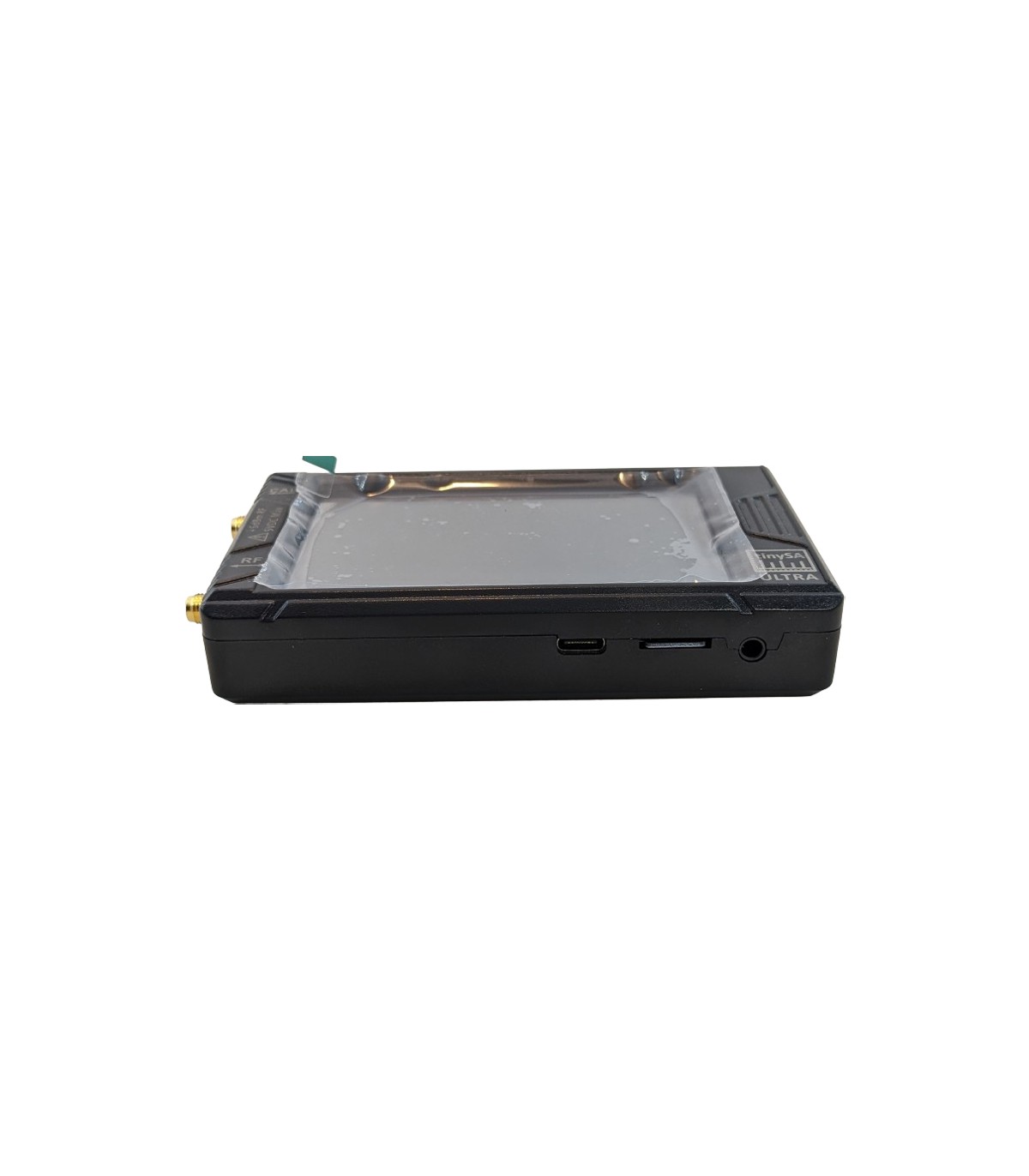

Векторный анализатор спектра частот TinySa ULTRA 100.0kHz-6.0GHz.Технические характеристики:Пользовательский интерфейс:Разрешение экрана 480*320 пикселейДиагональ экрана 4″Цветность 16 бит на пиксельРезистивный тачскринУправление джойстикомУправление по USBОпциональное управление через встроенный USARTЛинейные преобразователи напряжения для снижения уровня помехХарактеристики анализатора спектра:Частотный диапазон от 100 кГц до 800 МГц в обычном режиме до 6 ГГц в режиме ULTRAВходное сопротивление 50 Ом, когда аттенюатор включен на 10dB или большеРегулируемый ручной или автоматический входной аттенюатор сигналов с диапазоном от 0 до 31 dB и шагом 1 dBМаксимальный входной уровень сигналов +10 dBm с выключенным аттенюаторомМаксимальный кратковременный уровень +20 dBm с включенным аттенюатором 30 dBРекомендуемая максимальная входная мощность +5 dBm с аттенюатором, работающим в автоматическом режимеДля максимально корректных измерений соблюдайте уровень сигнала на входе не выше -25dBmТочка компрессии для измерения интермодуляционных искажений 3 порядка (IIP3) +15dBm с выключенным аттенюаторомТочка компрессии в 1dB на -1dBm с выключенным аттенюаторомРазрешение детектора мощности 0,5 dB. Линейность в зависимости от частоты +/-2 dBАбсолютная точность детектора уровня мощности после калибровки +/-2 dBВстроенный МШУ на 20dB LNA с уровнем шума 5dBСамый низкий заметный сигнал без LNA на частоте 30 МГц при использовании полосы пропускания с разрешением 30 кГц -102 dBmСамый низкий заметный сигнал с LNA на частоте 30 МГц при использовании полосы пропускания разрешения 200 Гц -145 dBmТочность частоты, равная выбранному разрешению полосы пропусканияФазовый шум –90dB/Hz на смещении 100 кГц и –120dB/Hz на смещении 1 МГцДинамический диапазон при использовании полосы пропускания с разрешением 30 кГц 70 dBРазрешающие фильтры 0.2, 1, 3, 10, 30, 100, 300, 600 и 850 кГцРазрешение сканирования 51, 101, 145, 290 или 450 точекСкорость сканирования более 1000 точек в секундуАвтоматическая оптимизация фактических точек сканирования для обеспечения охвата всего диапазона сканирования независимо от выбранного разрешения полосы пропусканияВыход на наушники для прослушивания демодулированного сигнала (только AM)Генератор стандартных сигналов:Синусоидальный сигнал с уровнем гармоник менее –40dB в диапазоне от 100 кГц до 800 МГцУровень выходного сигнала с шагом 1dB в диапазоне от -113dBm до -18dBmДо 800 МГц можно выбрать 2 варианта точности генерации по выходному сигналу:1) Чистый сигнал: меандр вплоть до 4.4ГГц с грубой настройкой частоты и низкой точностью уровней выходного сигнала2) Высокоточный режим: максимальное подавление гармоник до 5.4ГГц с хорошим разрешением по частоте вплоть до 800МГц, точные уровни сигналов на выходе генератораТочность исходного уровня +/- 2 dB до 800 МГц в диапазоне от –72 dBm до –18 dBm, меньшая точность ниже –72 dBm, еще меньшая точность ниже –110 dBmДиапазон частот от 44Hz до 800 МГцОтдельные настройки по модулирующему сигналу для AM и FM от 50 Гц до 5 кГц (AM) или 1 кГц (FM) или режим ГКЧ в выбранном диапазонеГлубина модуляции от 10 до 100%Девиация частоты FM от 1 кГц до 300 кГцКалибровочный генератор: генератор меандра с уровнем выхода –35.6dBm. Подключен к выходу CAL.
