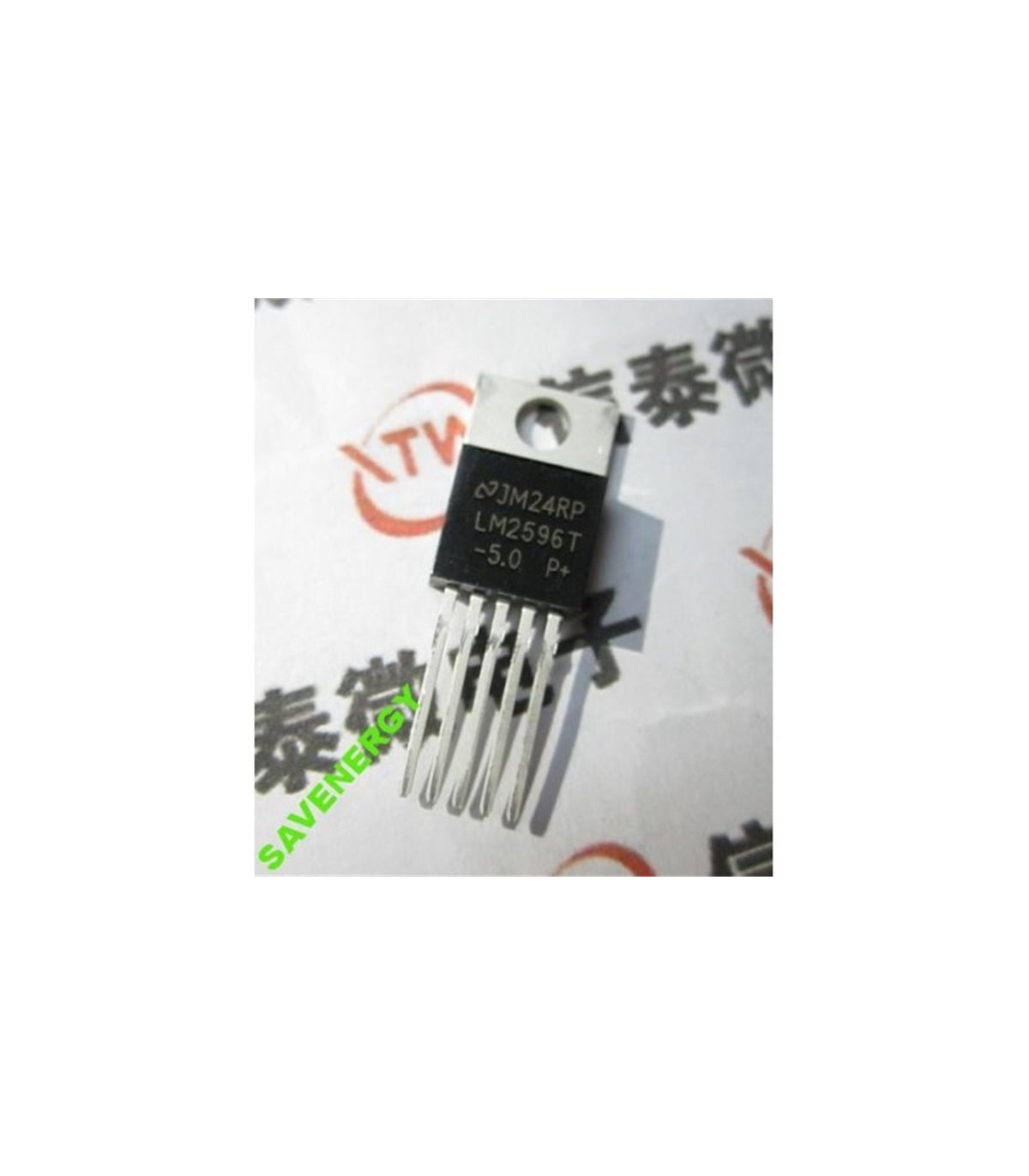

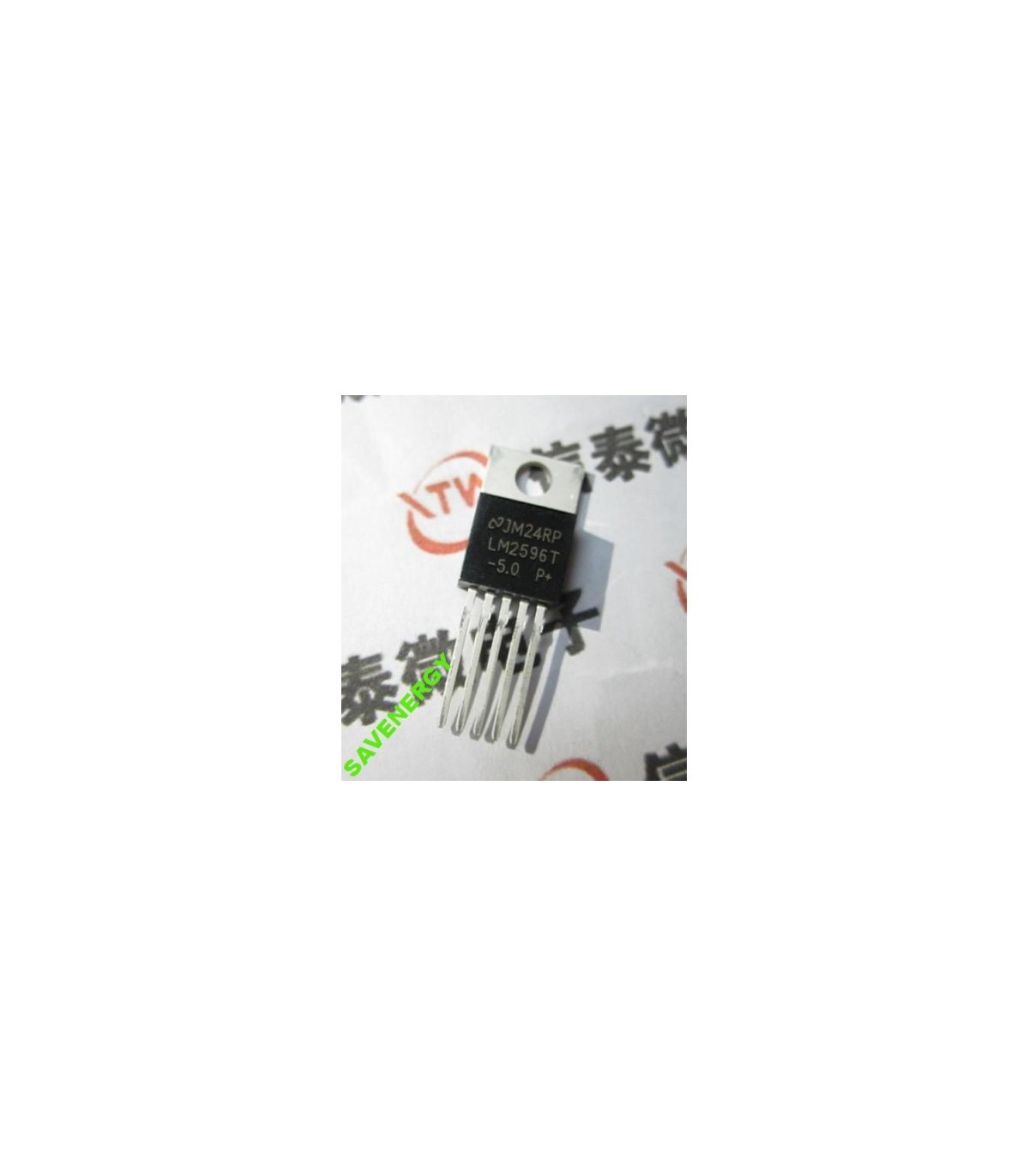

Микросхема LM2596T-5.0V (10136)
Микросхема LM2596T-5.0V (10136)
Микросхема LM2596T-5.0V (10136)
Микросхема LM2596T-5.0V (10136)
Микросхема LM2596T-5.0V (10136)
Микросхема LM2596T-5.0V (10136)
Микросхема LM2596T-5.0V (10136)
Микросхема LM2596T-5.0V (10136)
Микросхема LM2596T-5.0V (10136)
Микросхема LM2596T-5.0V (10136)
Микросхема LM2596T-5.0V (10136)
Микросхема LM2596T-5.0V (10136)

Микросхема LM2596T-5.0V (10136)

Микросхема стабилизатор TL431 TL431ACDR 5шт (10907)
Стабилизатор напряжения L7912 L7912CV-DG 12V 1.5A TO-220 (18456)
Стабилизатор напряжения построен на основе микросхемы LM2596. Данная микросхема работает в импульсном режиме, благодаря чему имеет высокий КПД, что позволяет пропускать ток до 2 А не нуждаясь в теплоотводе. Для нагрузки с потреблением тока более 2 А необходимо применить теплоотвод (радиатор) с площадью поверхности не менее 100 см2.
17,00 грн
Поделиться
QR-код
Артикул:
bg-10136
Описание
Стабилизатор напряжения построен на основе микросхемы LM2596. Данная микросхема работает в импульсном режиме, благодаря чему имеет высокий КПД, что позволяет пропускать ток до 2 А не нуждаясь в теплоотводе. Для нагрузки с потреблением тока более 2 А необходимо применить теплоотвод (радиатор) с площадью поверхности не менее 100 см2. Теплоотвод крепится к микросхеме, с использованием теплопроводной пасты типа КПТ-8.

LM2596 имеет тепловую защиту по перегреву, а так же ограничение по выходному току от 3 до 4 А. В случае, если запитывать данное устройство от понижающего сетевого трансформатора с диодным мостом, то емкость конденсатора С1 необходимо повысить до 2200 мкФ. В качестве защитного диода D1 можно применить диод шоттки типа 1N5822.

Устройство можно настроить на любое другое фиксированное выходное напряжение. Для этого нужно заменить R2 на резистор, рассчитываемый по следующей формуле: R2 = R1*(Vвых / Vref-1) или R2 = 1210*(Vвых / 1.23 - 1)

Технические характеристики

Технические данные: TO220-5(3A. 150kHz. 5.0V+-4%)

Функциональное назначение: стабилизатор напряжения импульсный. Импульсный понижающий регулятор напряжения, 5В, 3А, 150кГц
Подробнее о товаре
bg-10136

Характеристики

Технические данные
TO220-5(3A. 150kHz. 5.0V+-4%)
Функциональное назначение
стабилизатор напряжения импульсный. Импульсный понижающий регулятор напряжения, 5В, 3А, 150кГц
