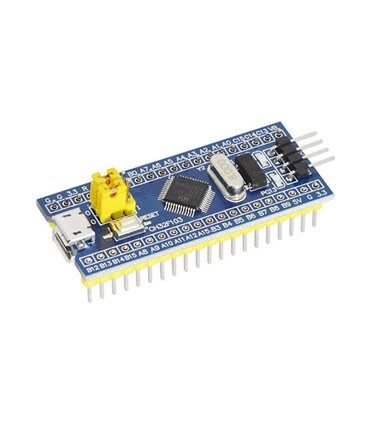

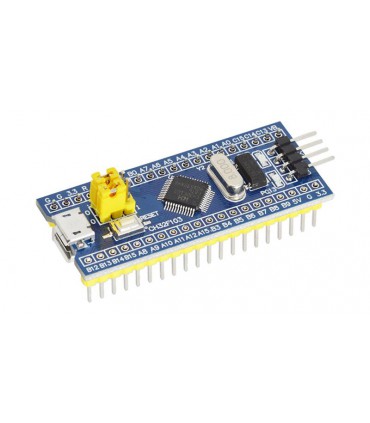

Плата разработчика CH32F103C8T6 micro USB аналог STM32F103C8T6 (17865)

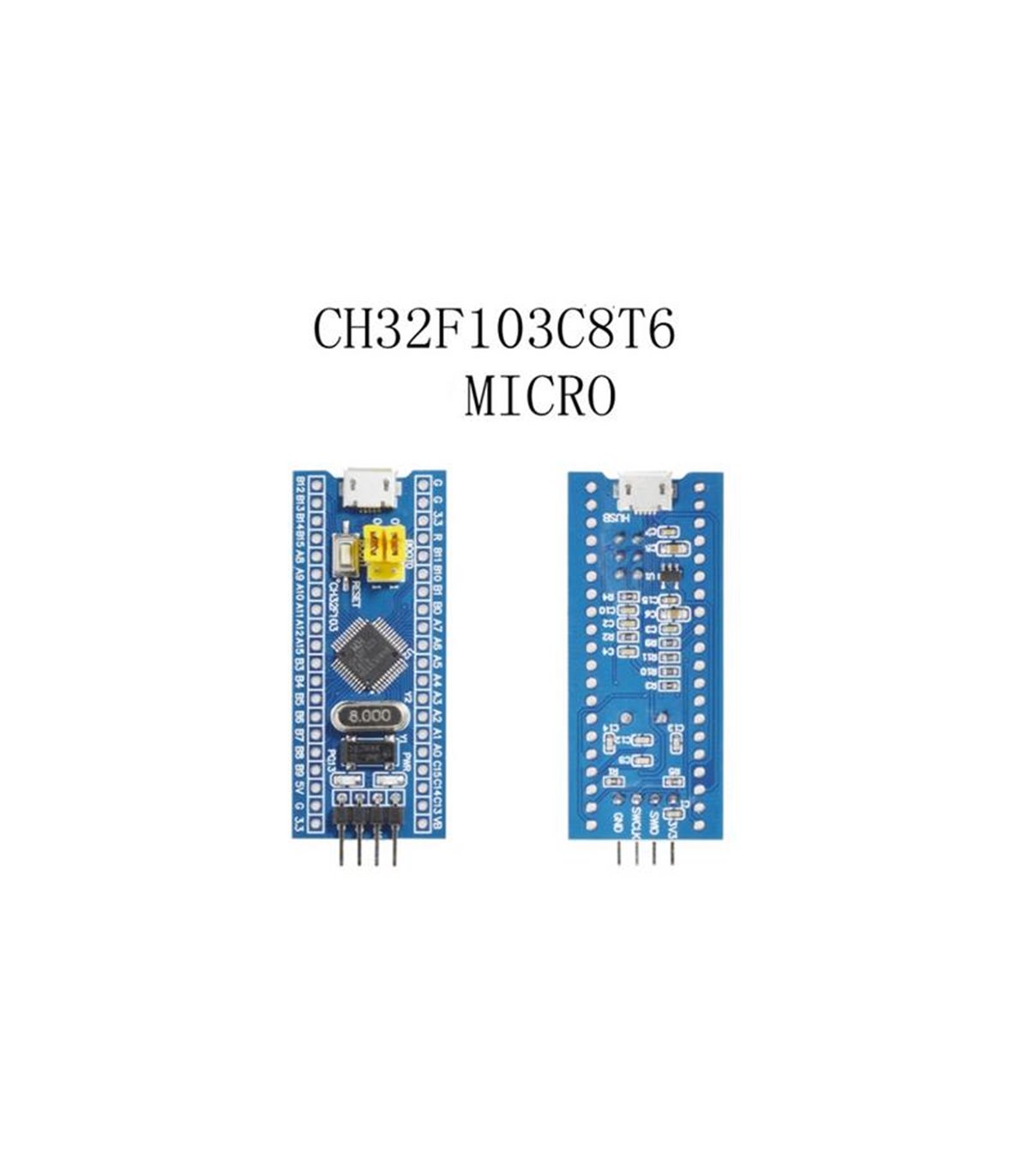

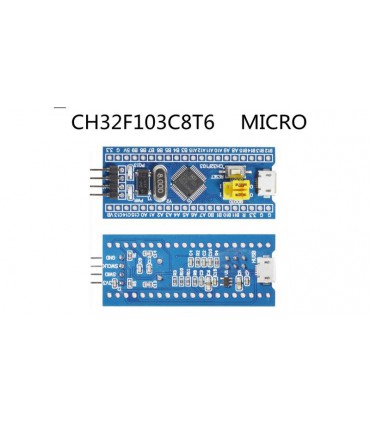

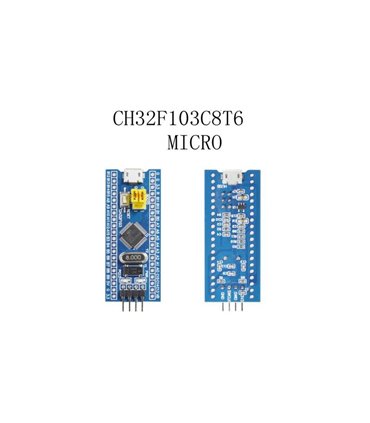

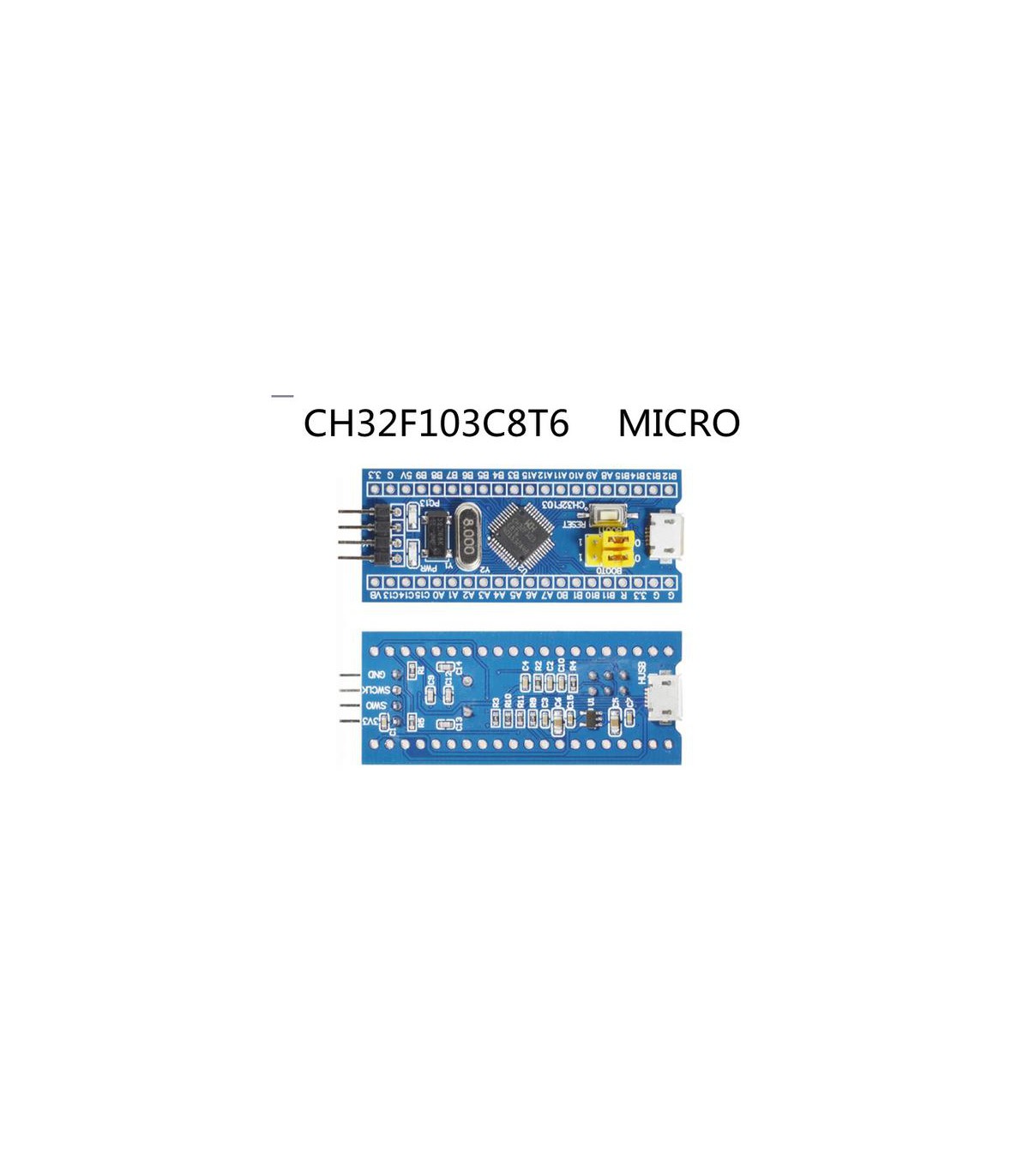

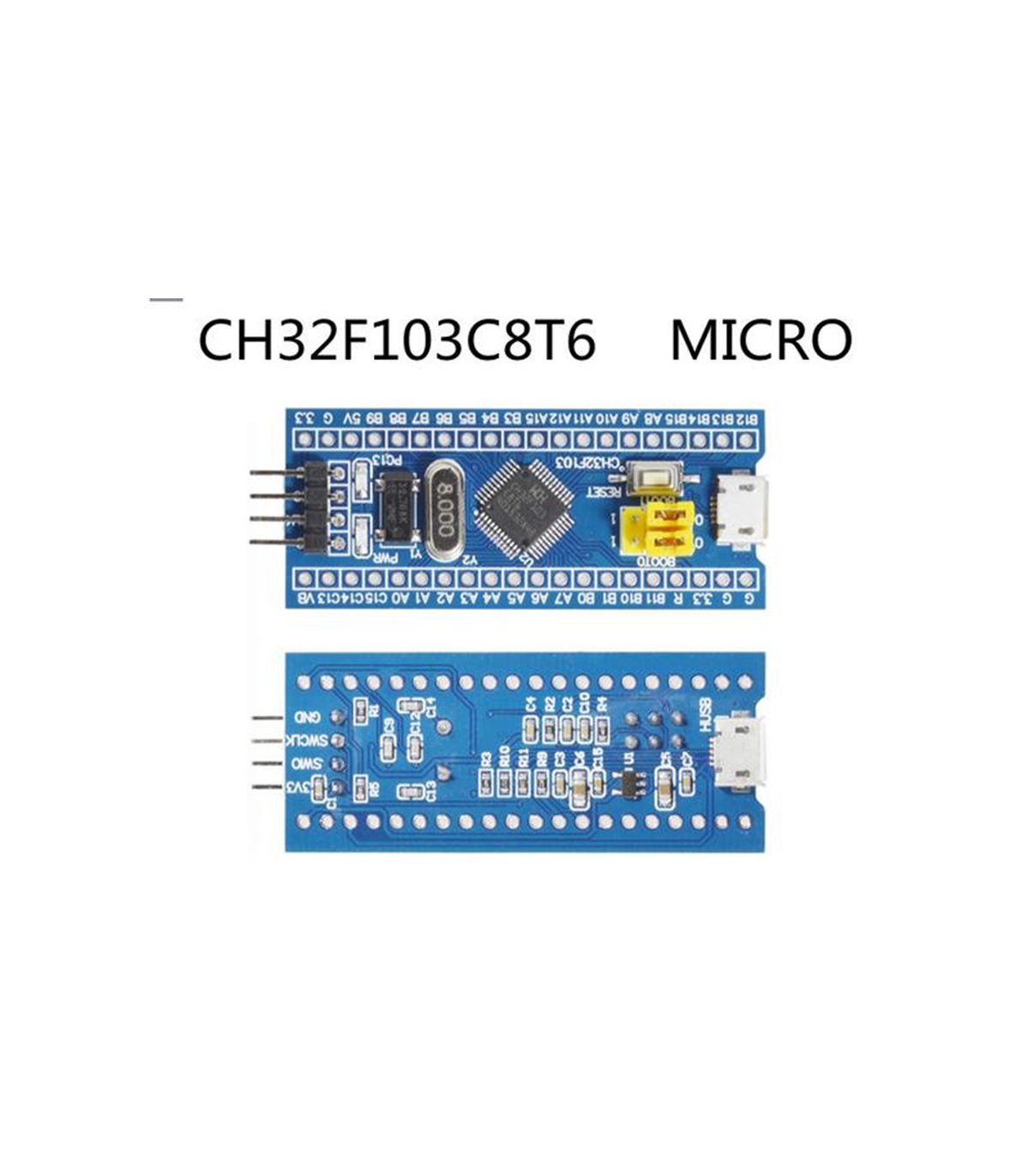

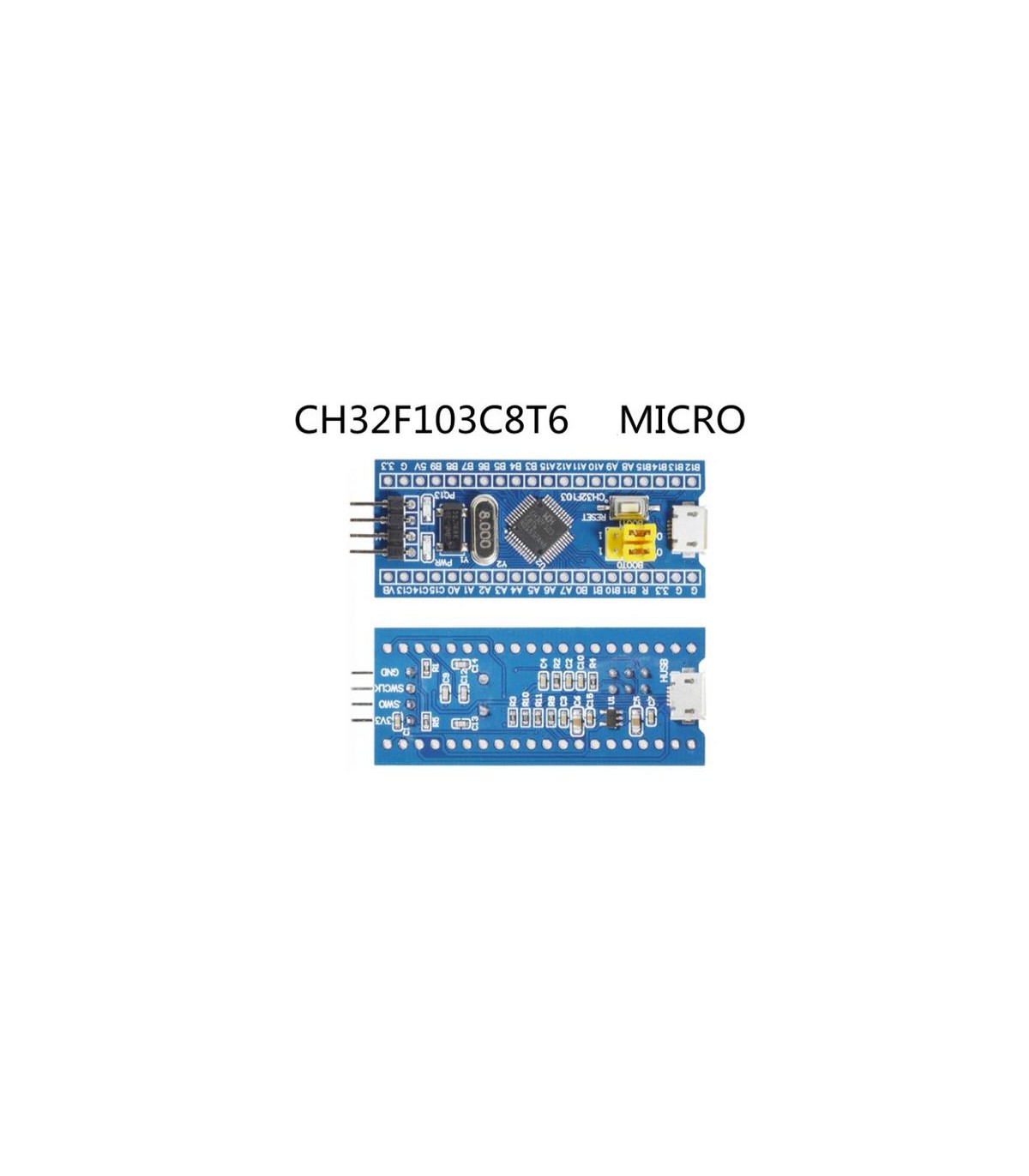

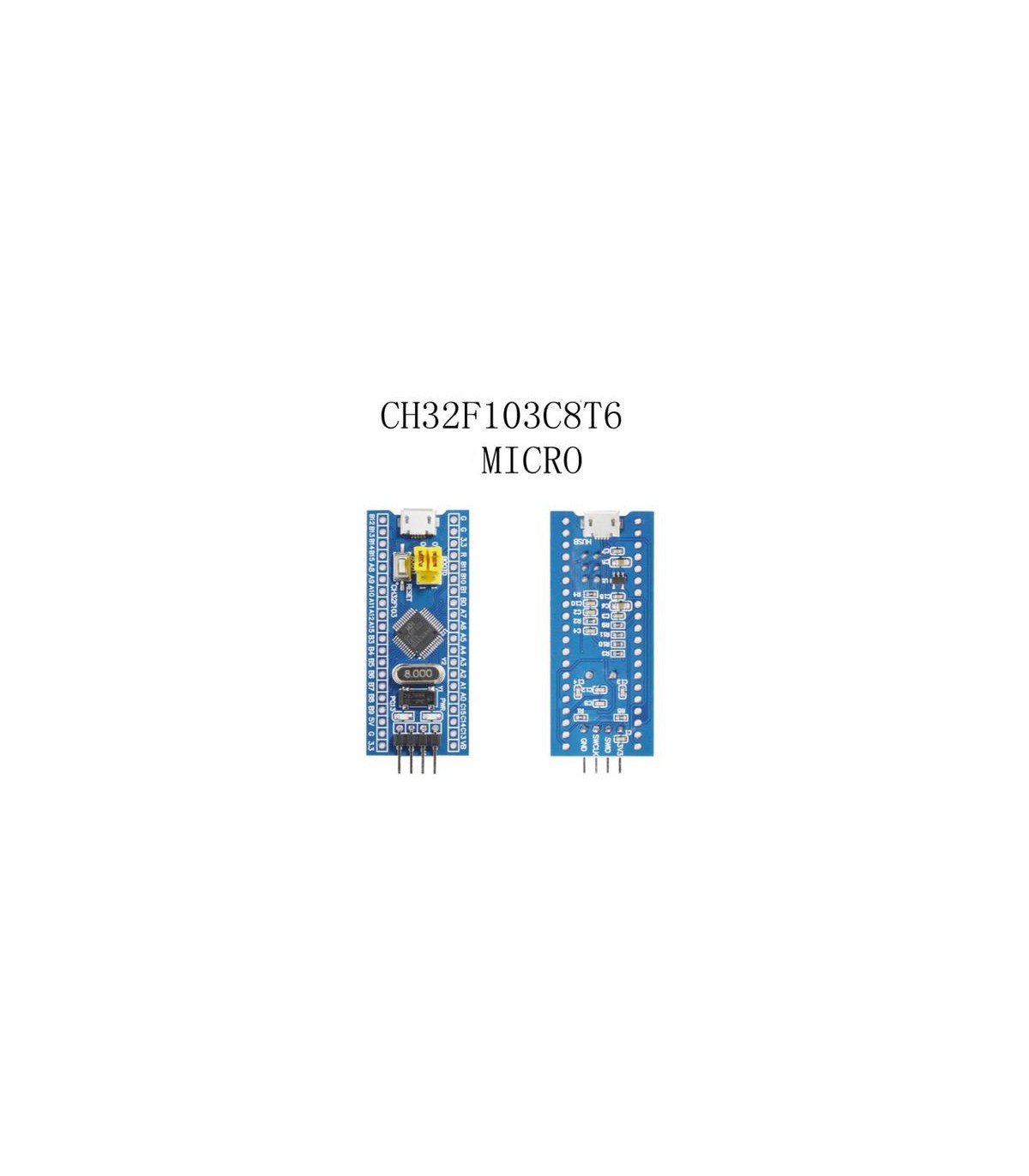

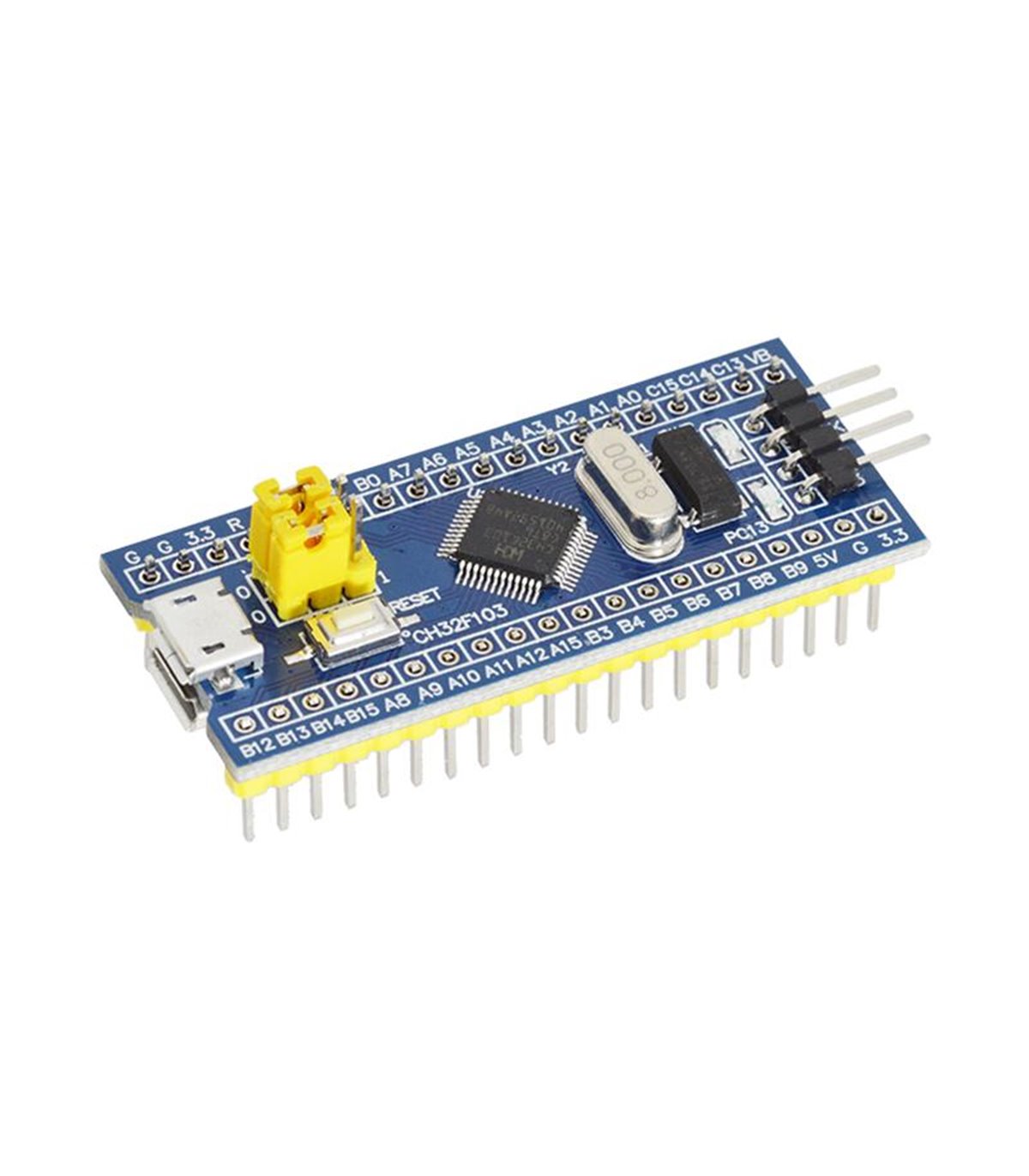

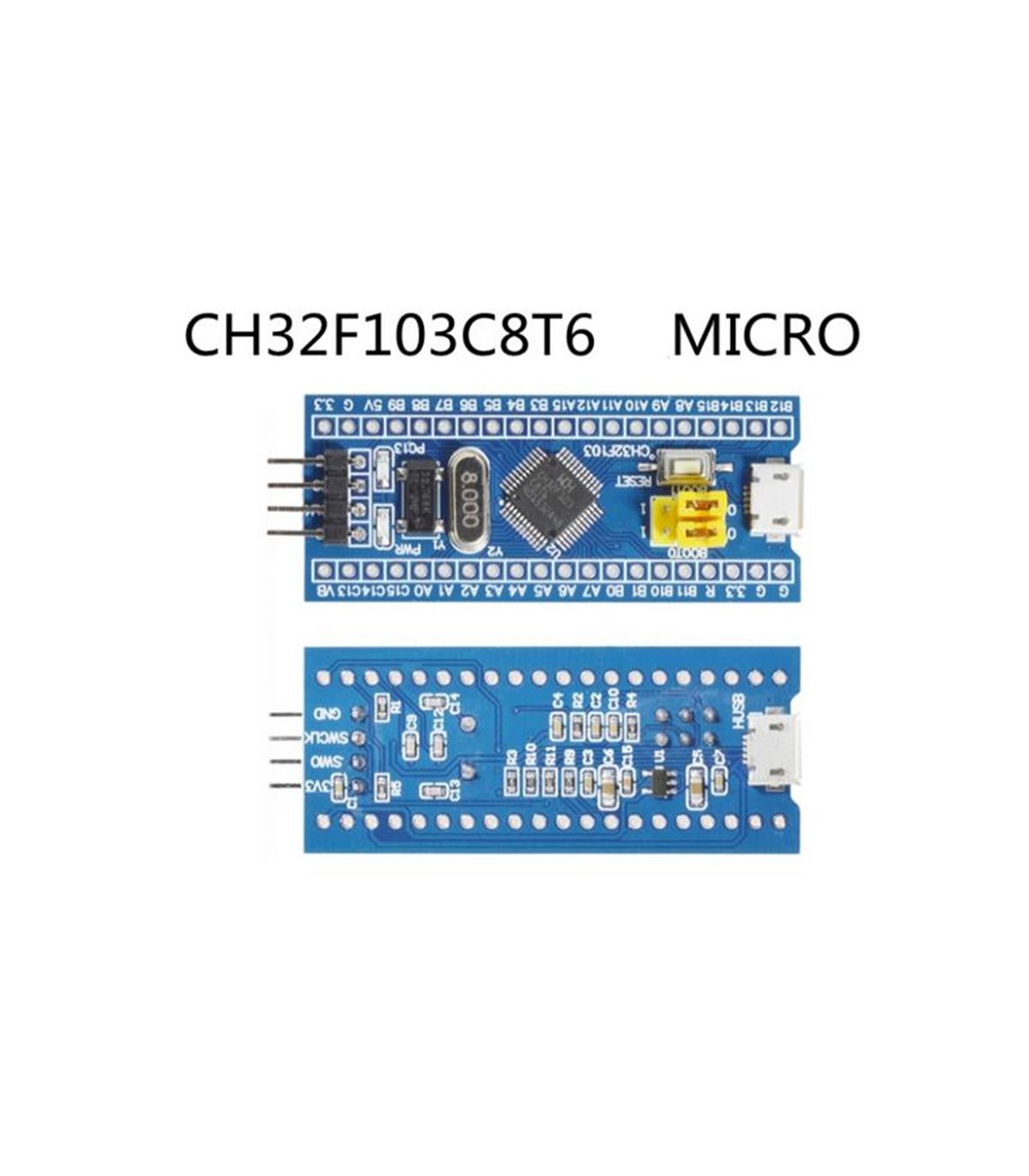

Плата разработчика CH32F103C8T6 micro USB аналог STM32F103C8T6. Отладочная плата предназначена для разработки устройств на микроконтроллере CH32F103C8T6 - китайском клоне STM32F103C8T6. Внешне плата не отличается от Blue Pill, за исключением добавленного второго разъема USB

Центральный процессор построен по Cortex-M3 архитектуре, работает с набором традиционных команд Thumb, так и с новой системой команд Thumb-2 с поддержкой аппаратного умножения, деления. Частота ЦП 72 МГц как и у STM32.

Одно из ключевых отличий - поддержка USB-хоста, для которого и выведен второй разъем. В остальном набор периферии стандартный и составляет 7 таймеров (1 16-битный расширенный таймер, 3 16-битных таймера общего назначения, обеспечивают до 4 каналов для захвата / вывода сигнала, 2 сторожевых таймера, SysTick: 64-битный счетчик), USB2 . 0 (Full и Low Speed), 2 интерфейса I2C (поддержка SMBus / PMBus), 3 интерфейса USART (поддержка интерфейса ISO7816, LIN, IrDA), 2 интерфейса SPI.

Доступен блок расчета CRC и 96-битный уникальный номер процессора. Разработчику доступно 20 Кб оперативной памяти, 64 Кб памяти программ. На плате разведены джамперы выбора режима загрузки, оценочный интерфейс, два кварцевых резонатора - основной на 8 МГц и часов реального времени на 32768 кГц.

Особенности

• Увеличена тактовая частота
• USB-Host
• Совместимость с популярными средствами отладки

Datasheet
