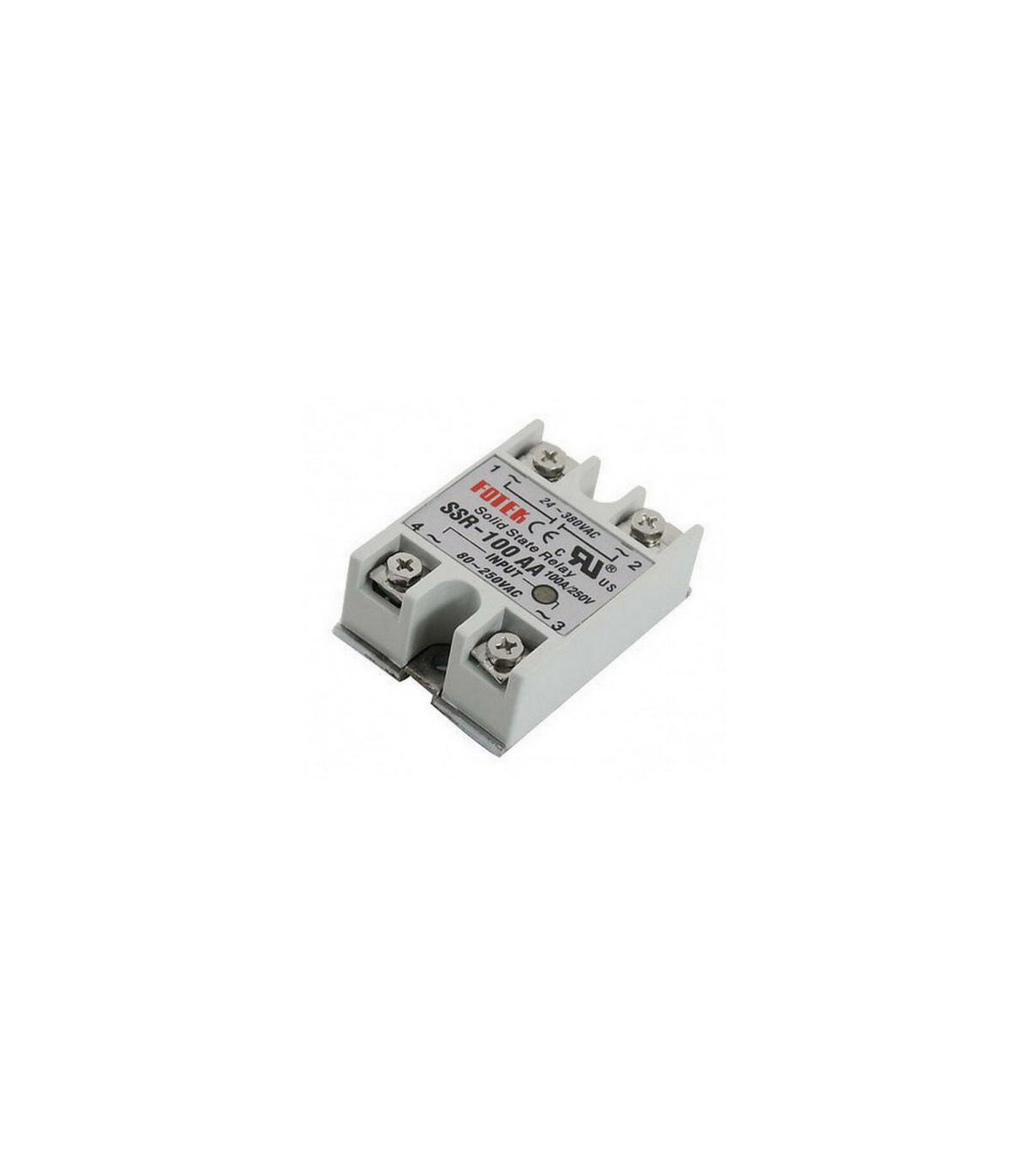

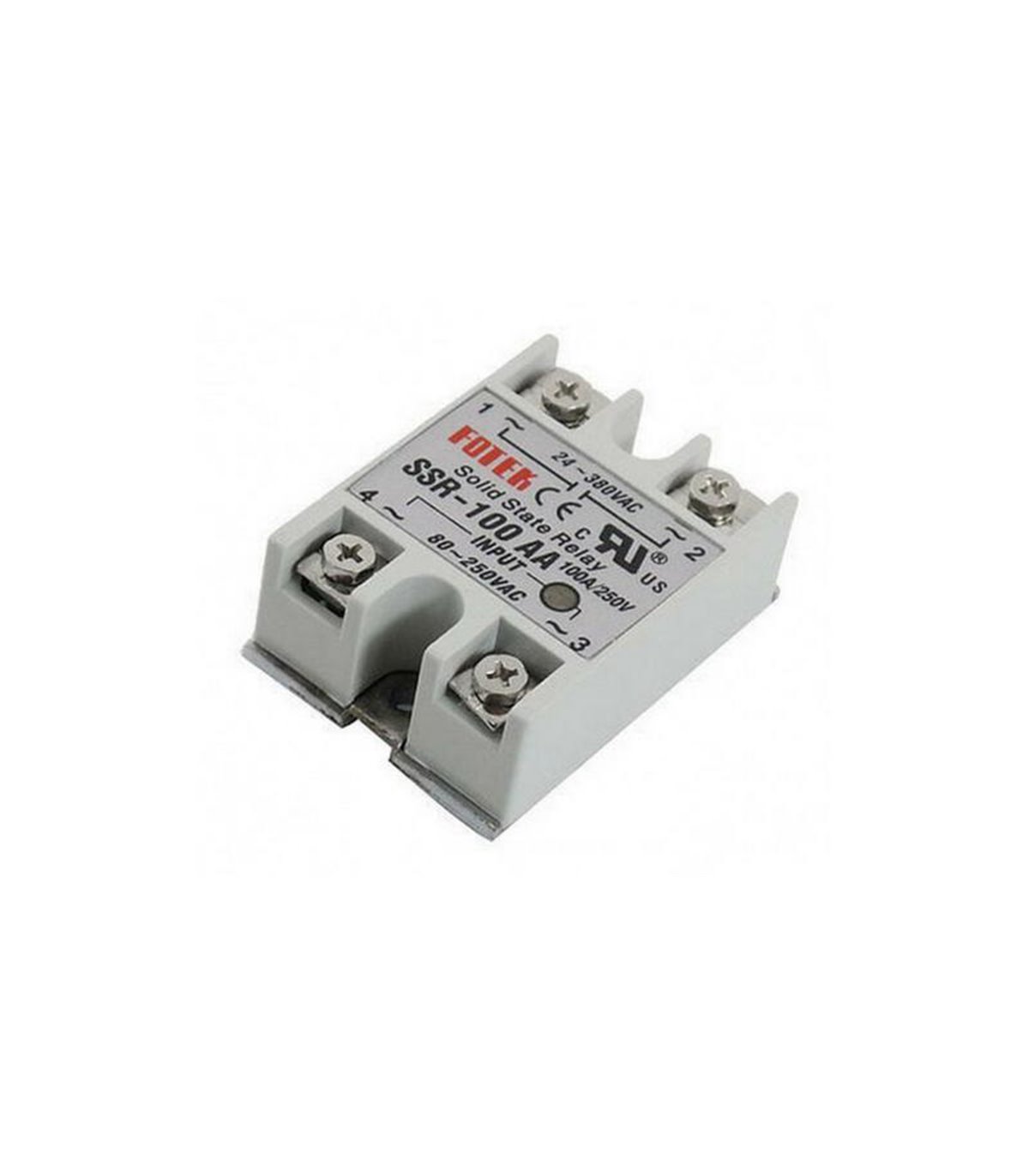

Однофазное твердотельное реле SSR-100AA 100А AC-AC (14168)

381,00 грн

QR-код

Артикул:

bg-14168

Описание
Подробнее о товаре

Описание

Однофазное твердотельное реле SSR-100AA 100А 24-380В используется для бесконтактной коммутации устройств с рабочим напряжением 24 – 380 В переменного тока частотой 50/60 Гц. Для использования реле нужно включить его в цепь с рабочим напряжением 24 – 380 В переменного тока, которую нужно коммутировать, клеммами «1» и «2» (полярность не имеет значения). Потом к клеммам «3» и «4» (полярность не имеет значения) нужно подключить управляющий сигнал переменного тока с напряжением 80 – 250 В на включение/выключение реле. Если на реле подается управляющий сигнал, то должен гореть красный светодиод, который находится на корпусе реле. На корпусе однофазного твердотельного реле SSR-100AA 100А AC-AC есть четыре клеммы зажима. Клеммы «1» и «2» используются для коммутации цепей. Клеммы «3» и «4» используются для подключения к реле управляющего сигнала переменного тока. Питание реле осуществляется от управляющего сигнала переменного тока. Напряжение питания 80 – 250 В переменного тока. Внимание! Твердотельные реле типа SSR предназначены для коммутации нагрузки с активной (резистивной) составляющей и для слабо-емкостной нагрузки, например, лампы накаливания. Твердотельные реле типа SSR не предназначены для коммутации нагрузки с реактивной (индуктивной и емкостной) составляющей, например, электродвигателей. Для коммутации нагрузки с реактивной составляющей нужно соблюдать условия: максимальный коммутируемый ток должен составлять 20 – 40% от номинального, обязательно использование радиатора и вентилятора обдува. Если при использовании реле, для коммутации нагрузки с реактивной составляющей, его температура слишком высокая – нужно уменьшить максимальный коммутируемый ток. Технические характеристики Модель: SSR-100 AA Тип: AC – AC Метод управления: коммутация при переходе тока через ноль Номинальное управляющее напряжение: 80 – 250 В переменного тока Напряжение включения/ выключения: больше 45 В / меньше 35 В Ток срабатывания: 5 мА/110 В Номинальное напряжение нагрузки: 24 – 380 В переменного тока Номинальный ток нагрузки: 100 А Падение напряжения: 1,6 В / 2,5°С Максимальный кратковременный ток: 410 А Ток утечки: 3 мА Время отклика на входной сигнал: меньше 10 мс Диэлектрическая прочность: более 2,5 кВ АС / 1 мин Сопротивление изоляции: более 50 МОм / 500В DC Диапазон рабочих температур: -20 – 80°С Физические размеры (Д х Ш х В): 60 х 45 х 24 мм Вес: 110 г

Подробнее о товаре

Код bg-14168

Характеристики
