Усилитель мобильной связи GSM репитер 900Mhz-1800MHz 2G 3G 4G (18643)

Усилитель мобильной связи GSM репитер 900Mhz-1800MHz 2G 3G 4G. Очень часто пользователи сотовых телефонов сталкиваются с проблемой слабого или полностью отсутствующего сигнала оператора связи. Одни из способов решения этой проблемы является установка в доме или офисе GSM репитера, который является усилителем сигнала мобильной связи. Установка такого репитера не занимает много времени и не требует особых навыков в настройке.

Благодаря специальным конструкциям антенн, используемых в комплекте, репитер является двухсторонним усилителем сигнала как от ближайшей вышки до телефона, так и обратно от телефона к вышке. Если необходимо дать возможность гарантированно общаться для жителей 2-3-х этажного дома или большого офиса, то возможна установка дополнительных внутренних антенн которые перекроют все жилые помещения в радиусе своего действия. Использование репитера в помещениях со слабым входящим сигналом способствует улучшению сигнала, уменьшает вероятность обрыва сигнала при разговорах, а так же провалов и прерываний во время звонков.

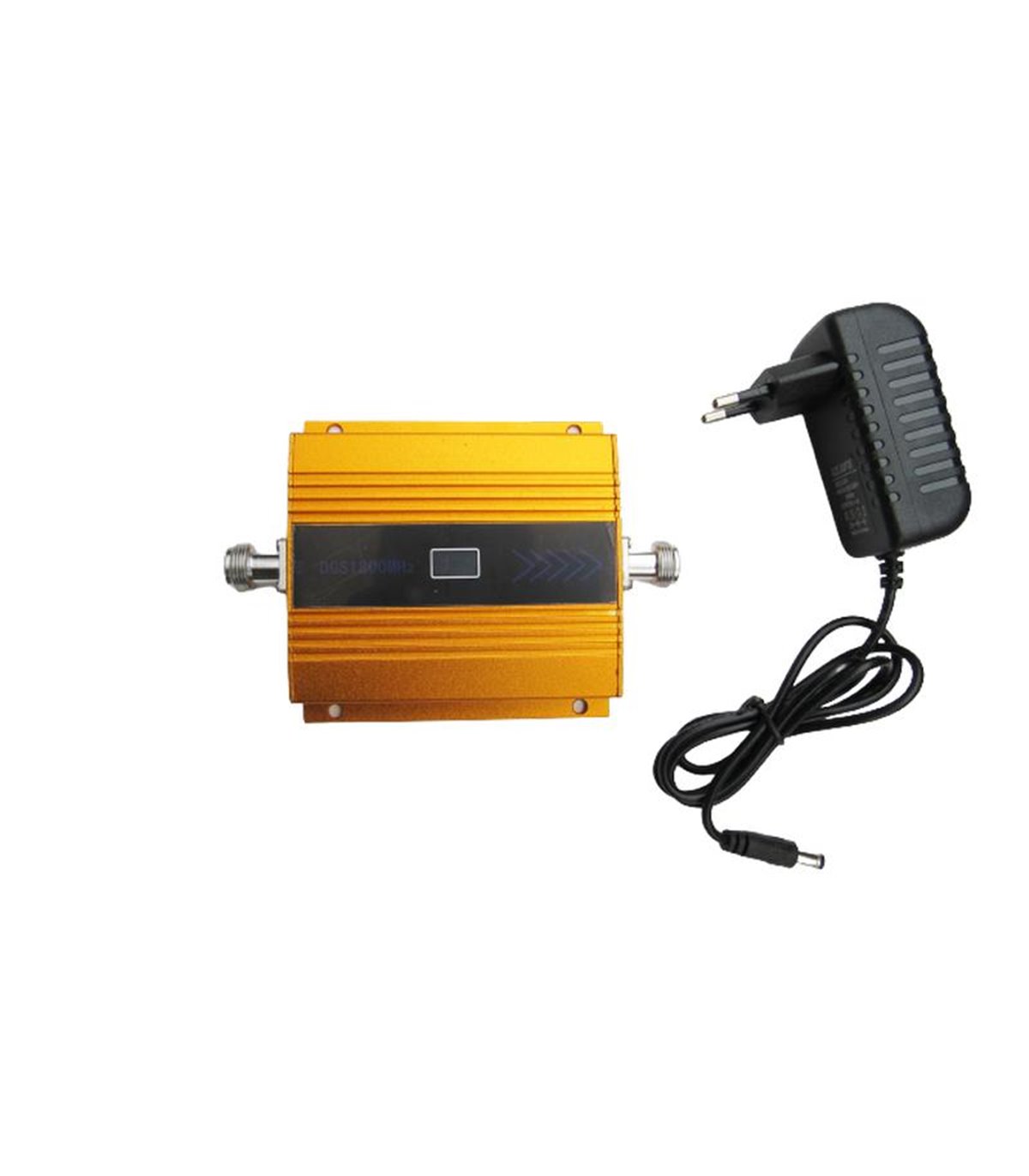

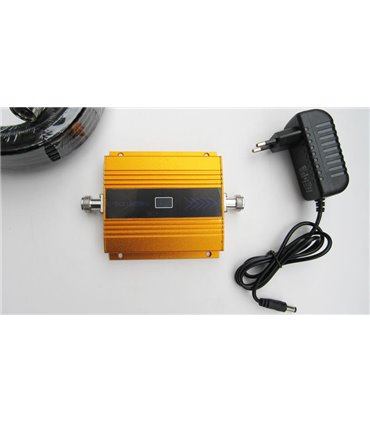

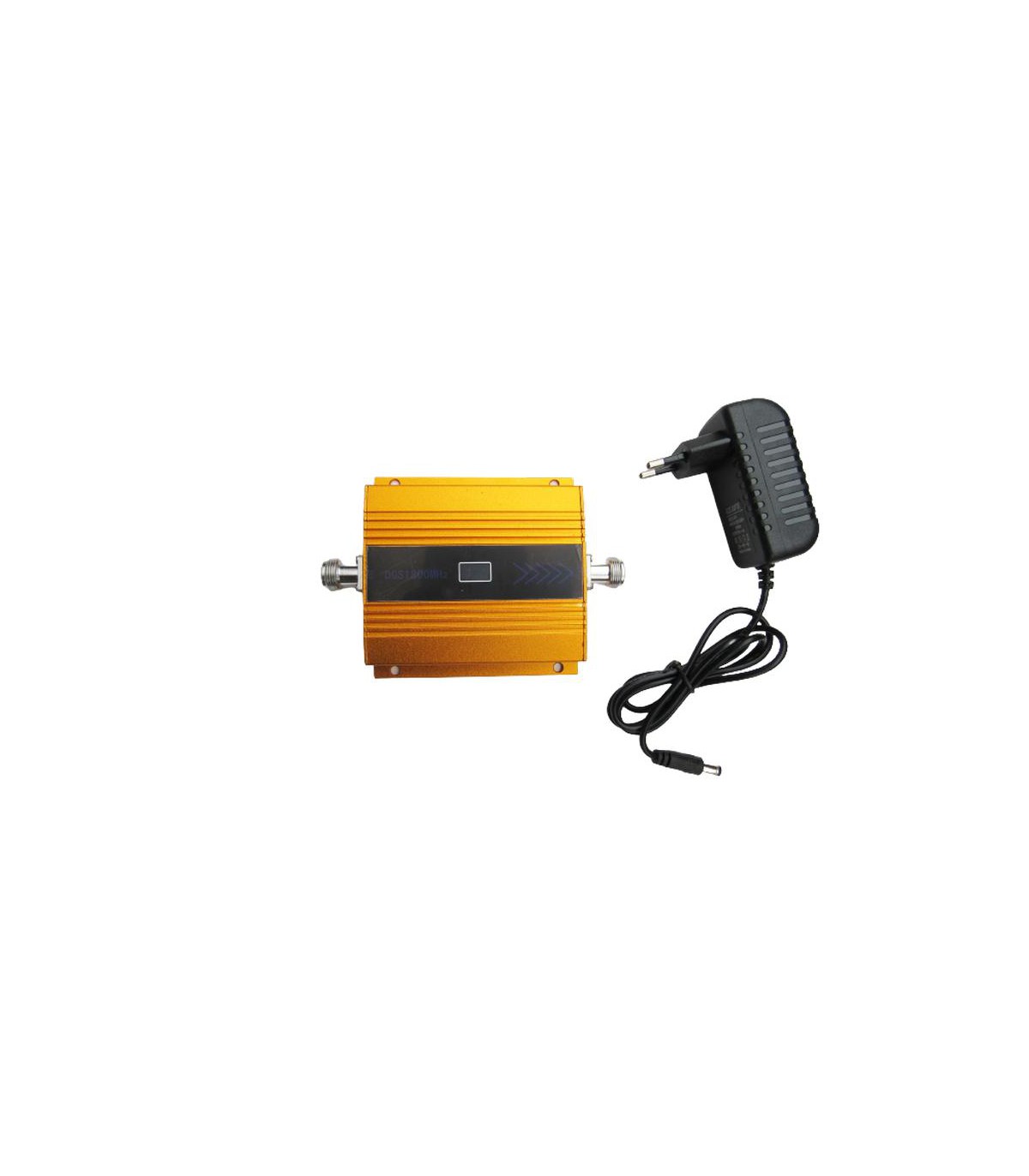

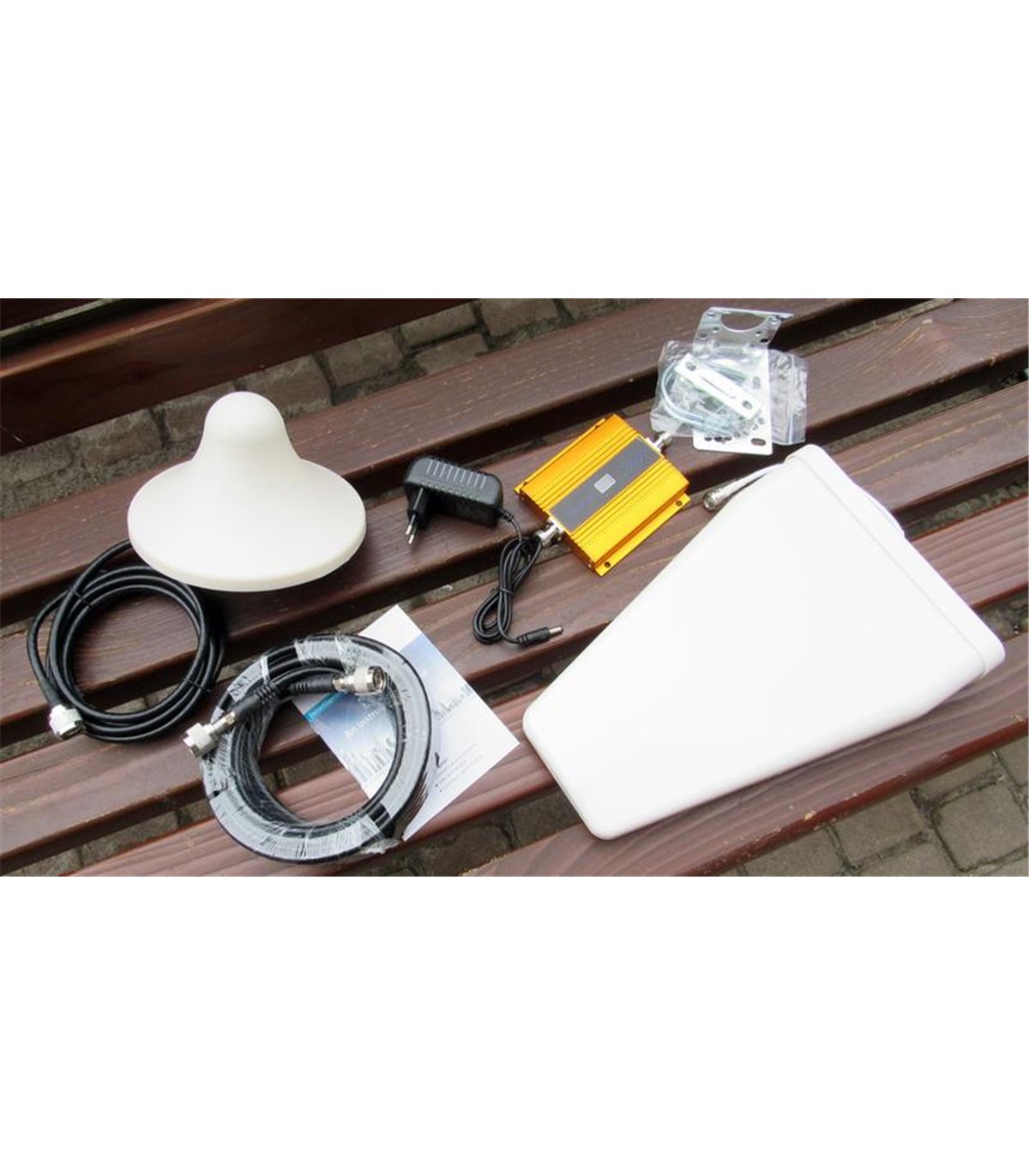

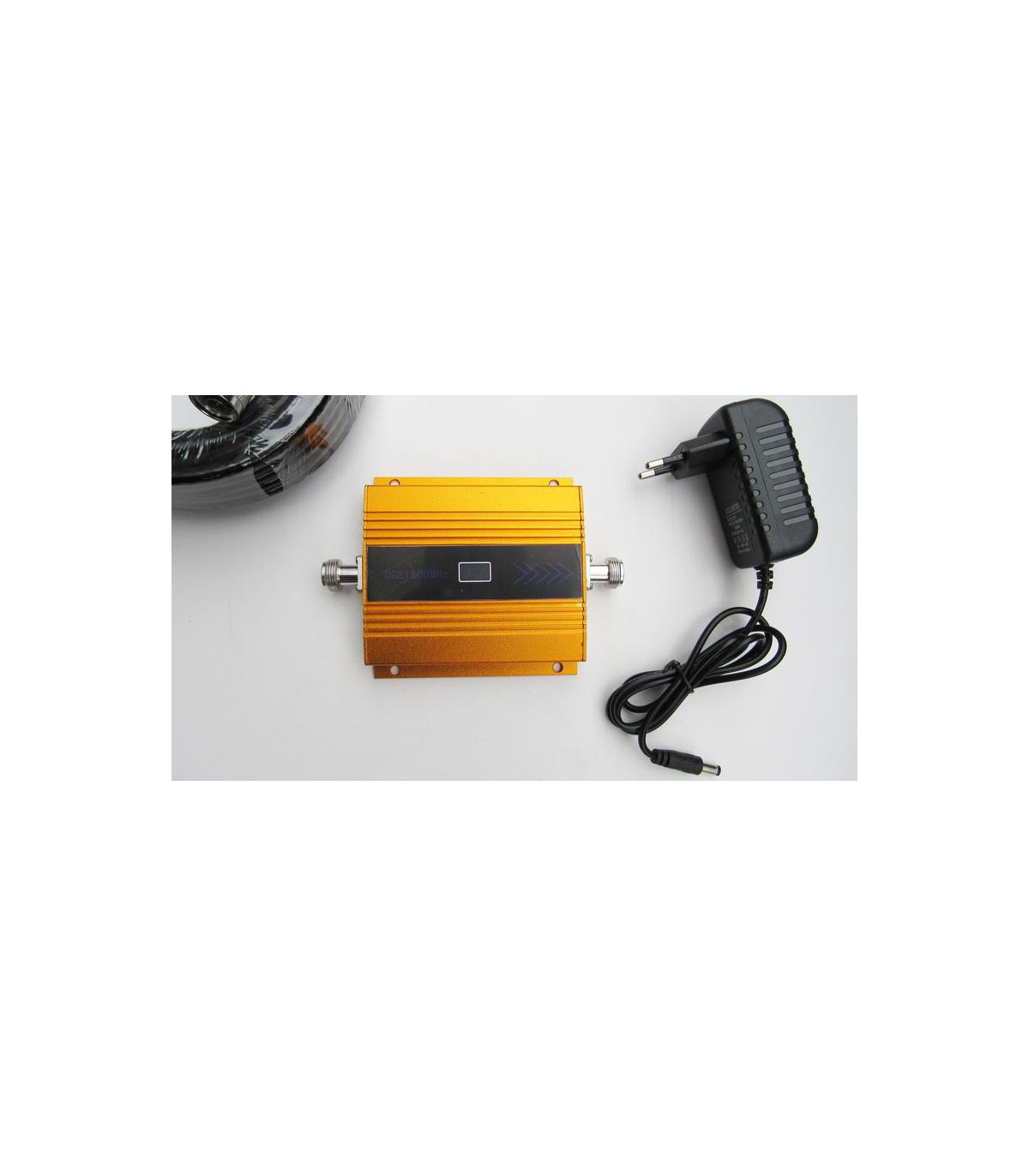

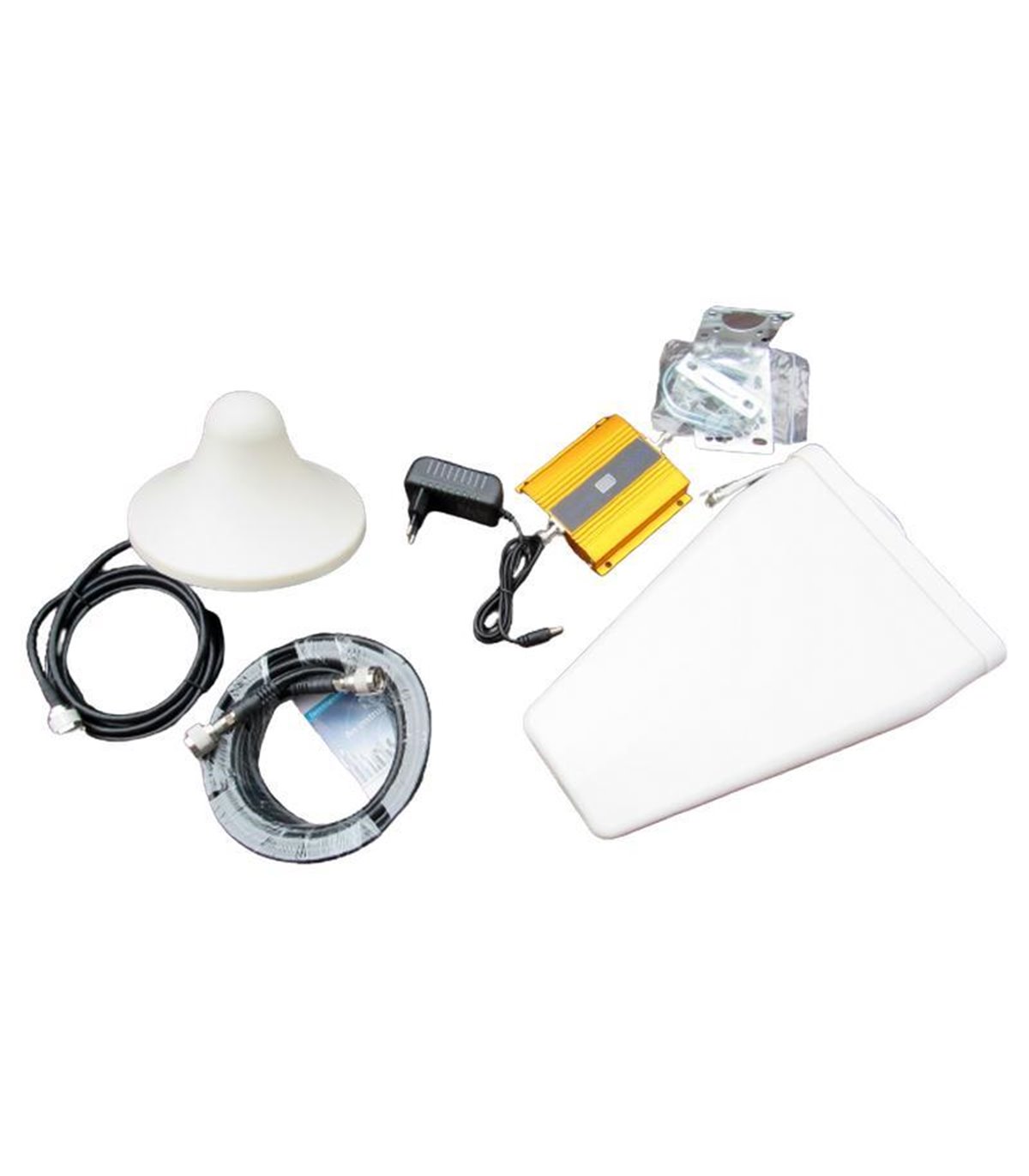

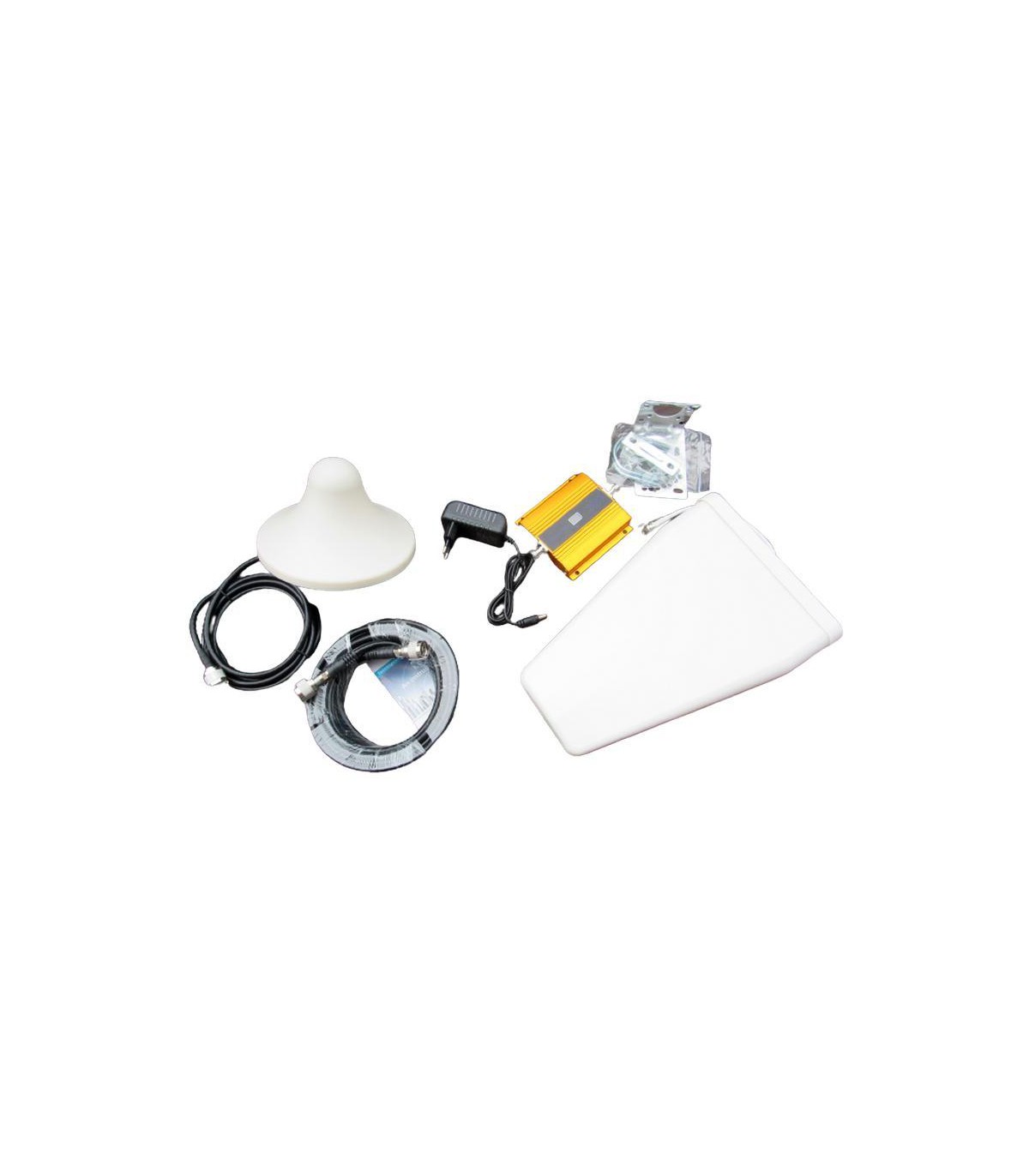

Комплект GSM репитера состоит из самого репитера с блоком питания, внешней панельной антенны и коаксиальным кабелем длиной 10 метров и внутренней антенны, накручивающейся на сам репитер. Кабель внешней антенны и внутренняя антенна подключаются к репитеру с помощью коаксиальных коннекторов. Для установки внешней антенны используется крепеж на котором фиксируется антенна, крепеж можно закрепить как на стену так и на поднятую в высоту балку.

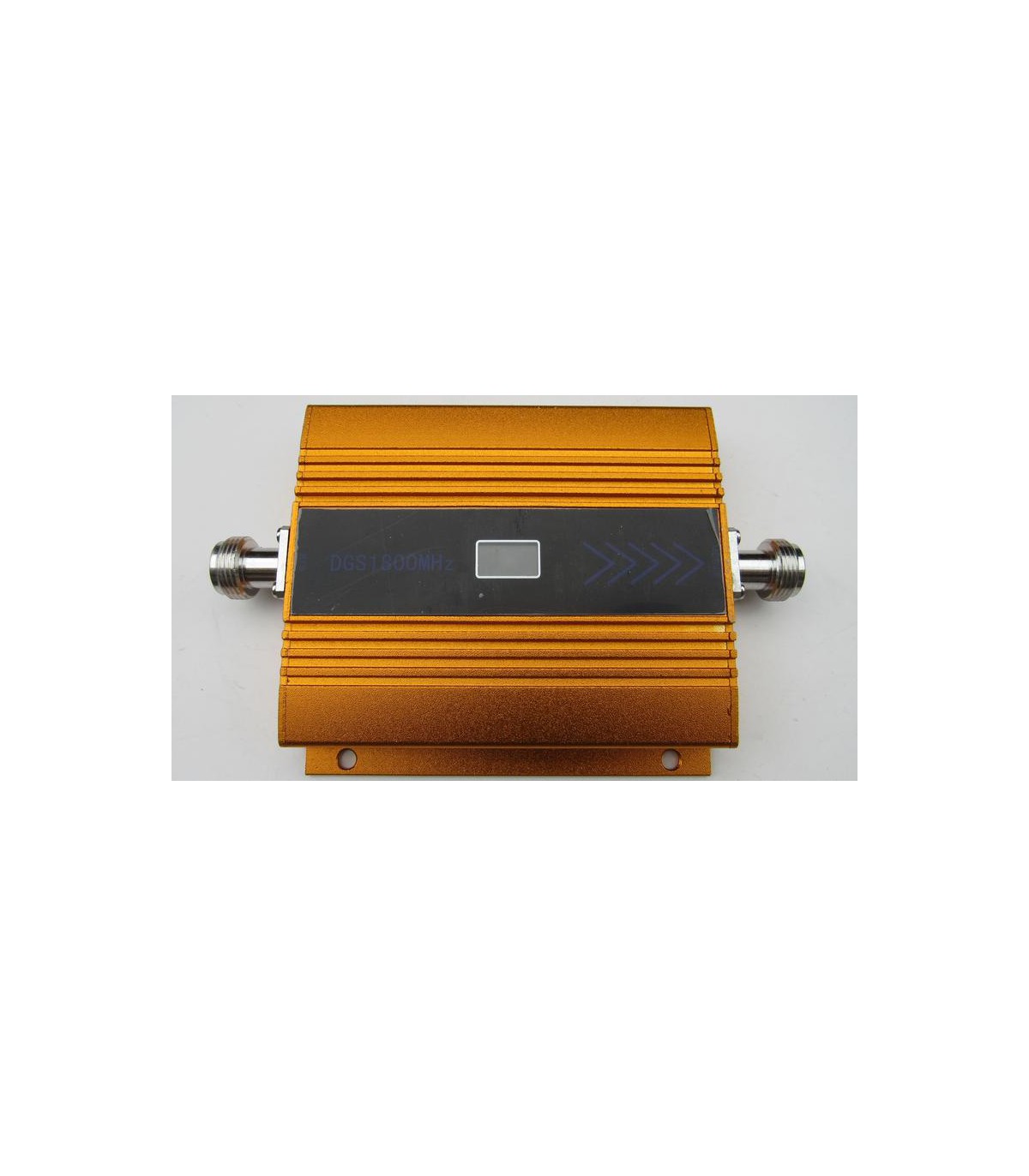

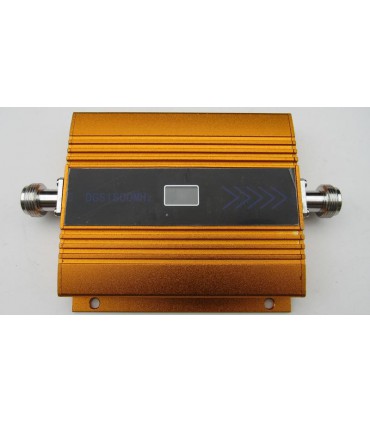

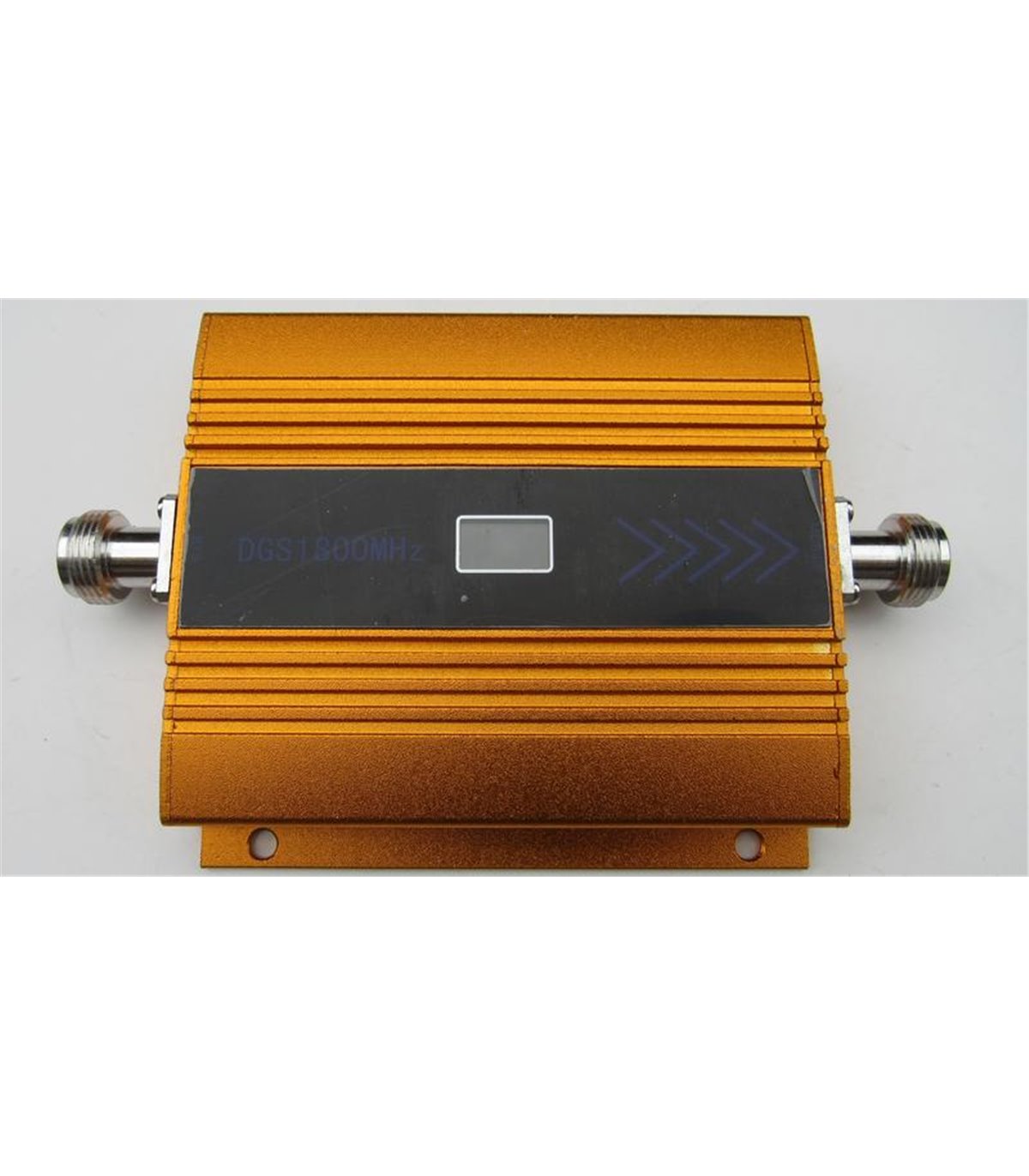

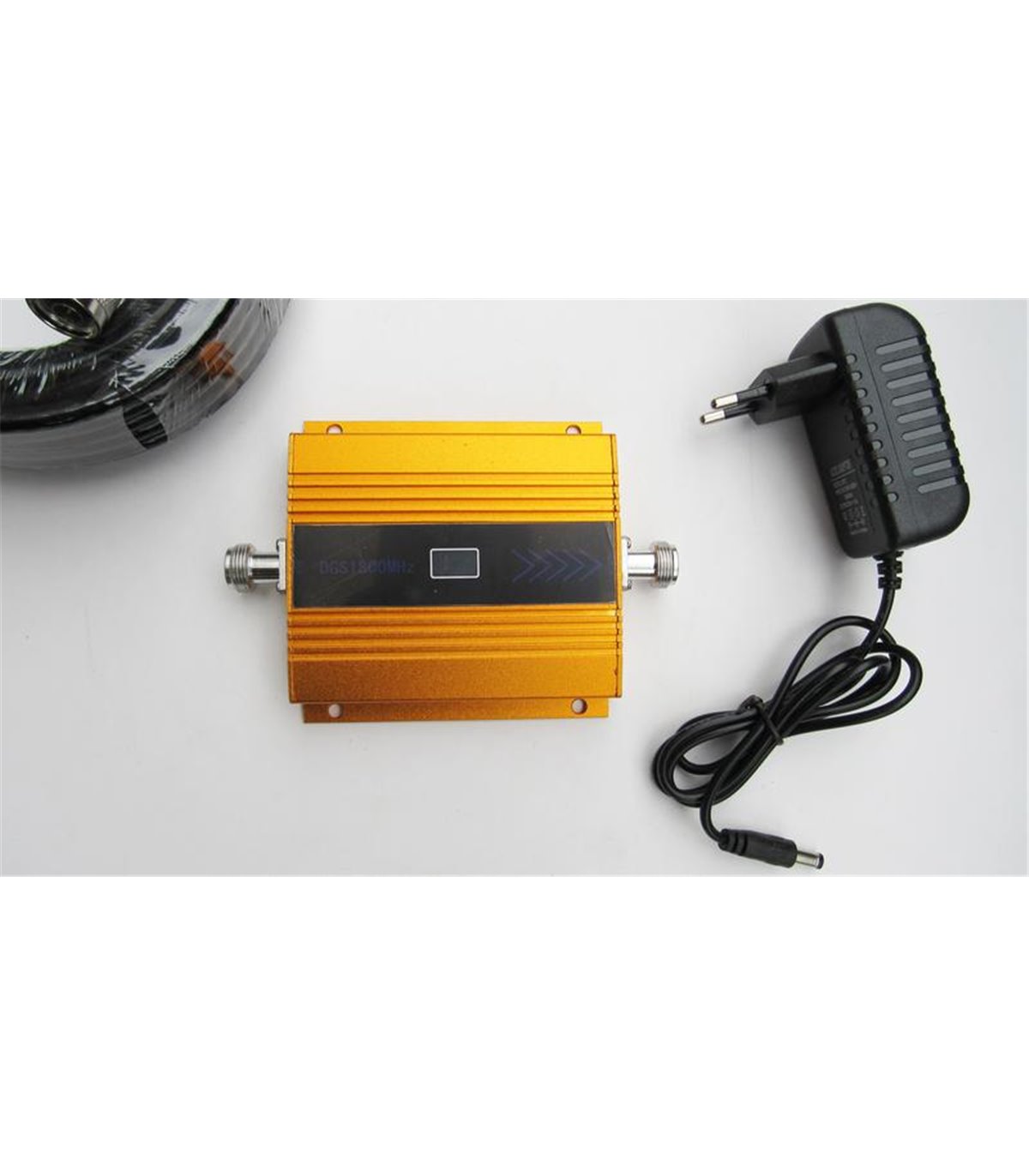

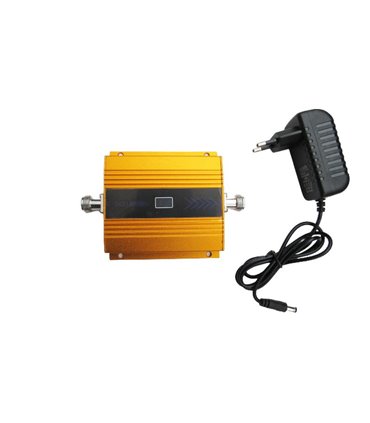

На лицевой панели репитера имеется небольшой дисплей, на котором отображается информация о статусе подключенных антенн и уровне принимаемого сигнала в точке расположения внешней антенны.

Порядок установки репитера

• Необходимо установить внешнюю антенну так, чтобы она была направлена на ближайшую вышку мобильного оператора, местом для установки может быть крыша дома или офиса, ветка дерева и т.п. Очень важно, чтобы внешняя антенна находилась на более высоком уровне по отношению к внутренней антенне (длина идущего в комплекте с внешней антенной коаксиального кабеля составляет 10 метров),
• Устанавливаем внутреннюю антенну так, что бы репитер с установленной на него внутренней антенной, находился на расстоянии не меньше 10 метров от внешней антенны, чем больше будет расстояние между антеннами тем лучше будет качество сигнала,

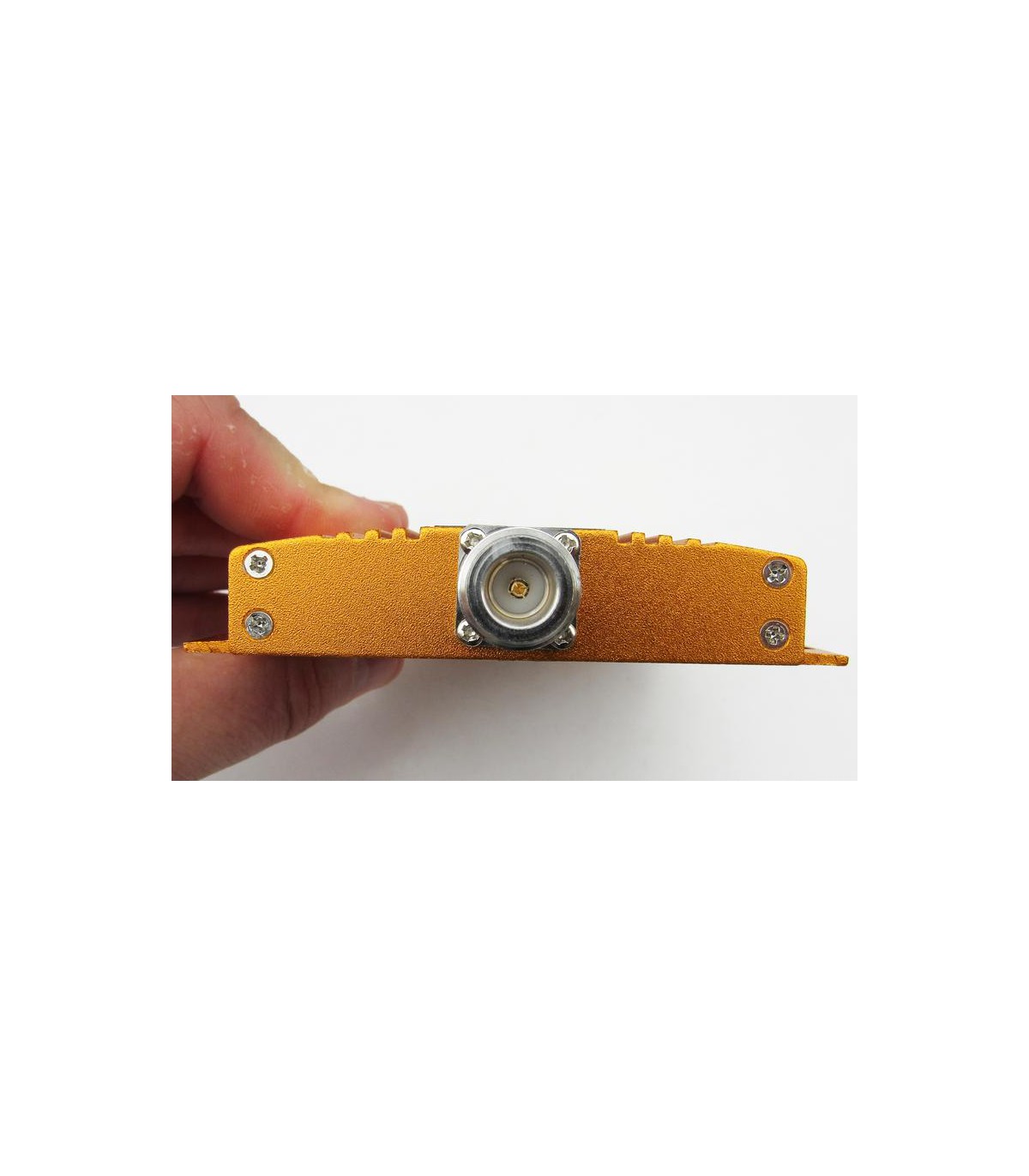

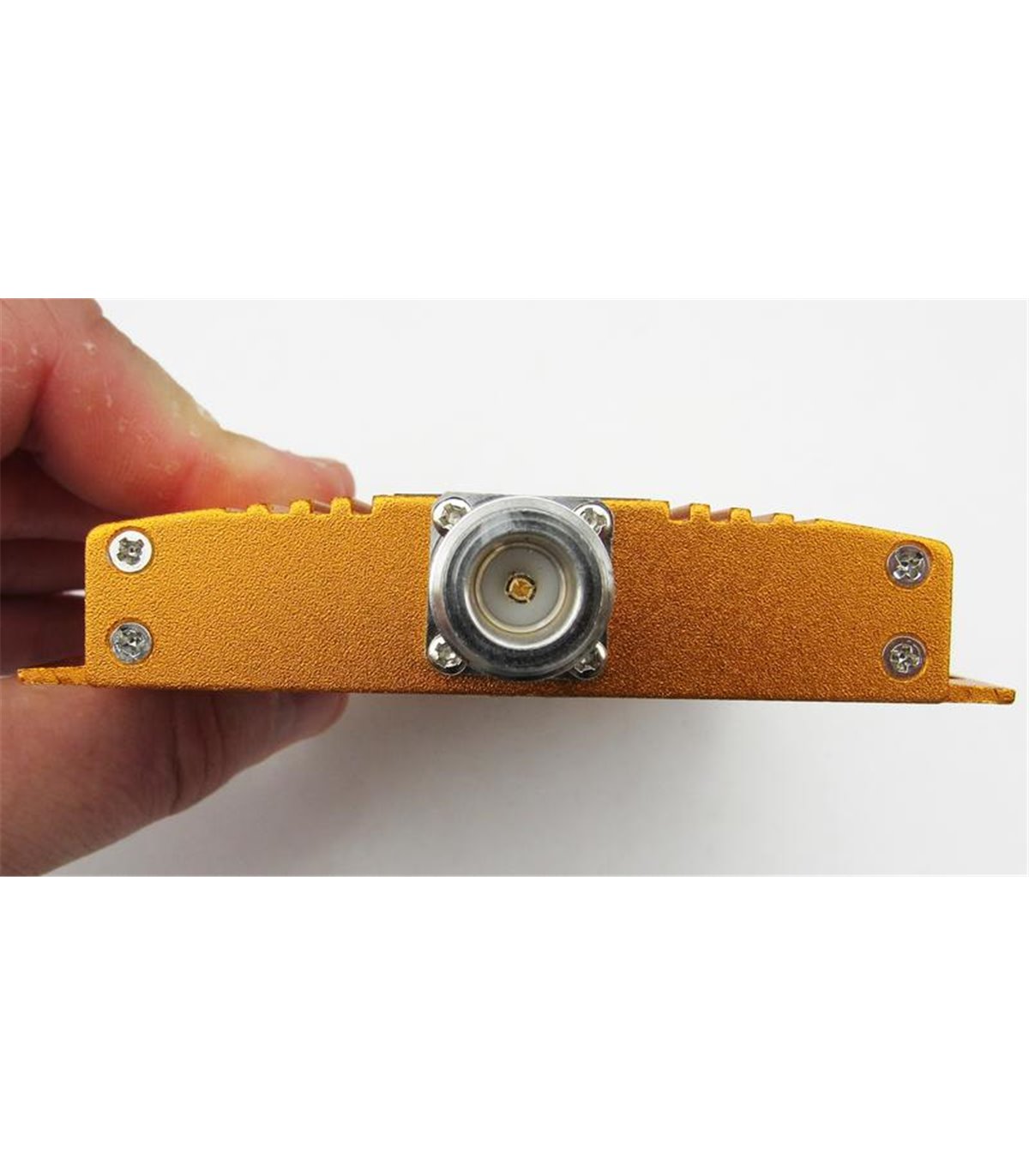

• Кабель внешней антенны подключается к разъему OUT, внутренняя антенна подключается к разъему IN, и только после этого можно подключить репитер к сети питания, в противном случае несоблюдение порядка установки может привести к поломке самого репитера,
• Репитер готов к работе и через несколько минут, если Вы правильно все подключили, то сигнал от любого из имеющихся в зоне доступа операторов связи будет усилен по возможности до максимального уровня.

Обратите внимание

• Внутренняя и внешняя антенны желательно должны быть разделены препятствием, которое не будет пропускать сигнал связи. Важно также разделять горизонтальные плоскости антенн (например: наружная на крыше, внутренняя ― внутри дома, в нижней его части). В противном случае возможен нежелательный эффект эха, когда репитер будет усиливать свой собственный сигнал.

Возможные неполадки

• Нет сигнала ― постарайтесь направить антенну так, что бы она была максимально точно направлена на ближайшую вышку сотового оператора, попробуйте изменить положение наружной антенны, убедитесь, что сигнал в зоне наружной антенны не слабее -70Дбм, увеличьте дистанцию между внешней и внутренней антеннами.
• Предупреждение: GSM репитер, усилитель мобильной связи не может создать сигнал из ничего. Там где нет никакого покрытия в принципе, работа усилителя сигнала не возможна. Если хоть какой-то слабенький сигнал (может периодический) мобильного оператора будет, то данное устройство превратит его в нормальный для связи.

Технические характеристики

• Частота передачи сигнала: 1710-1785 МГц
• Частота приема сигнала: 1805-1880 МГц
• Усиление сигнала передачи: 55Дб/±3 дБ
• Усиление сигнала приема: 60Дб/±3 дБ
• Максимальная выходная мощность передачи: 17Дбm/±3 дБм
• Максимальная выходная мощность приема: 17Дбm/±3 дБм
• Сопротивление: 50 Ом
• Радиус покрытия внутренней антенны: до 20-25 м
• Мощность: -70дБм~-40дБм, FA (1.23MHz)
• Задержка сигнала: менее 5мкс
• Коэффициент усиления внешней антенны: 13дБи
• Коэффициент усиления внутренней антенны: 5дБи
• Волновое сопротивление кабеля: 75 Ом

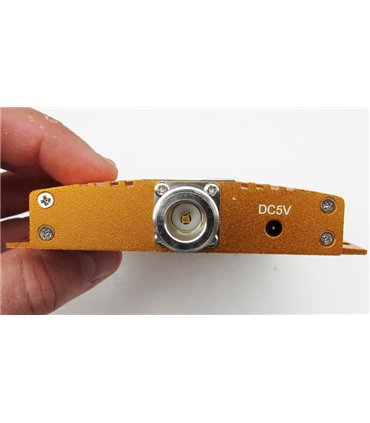

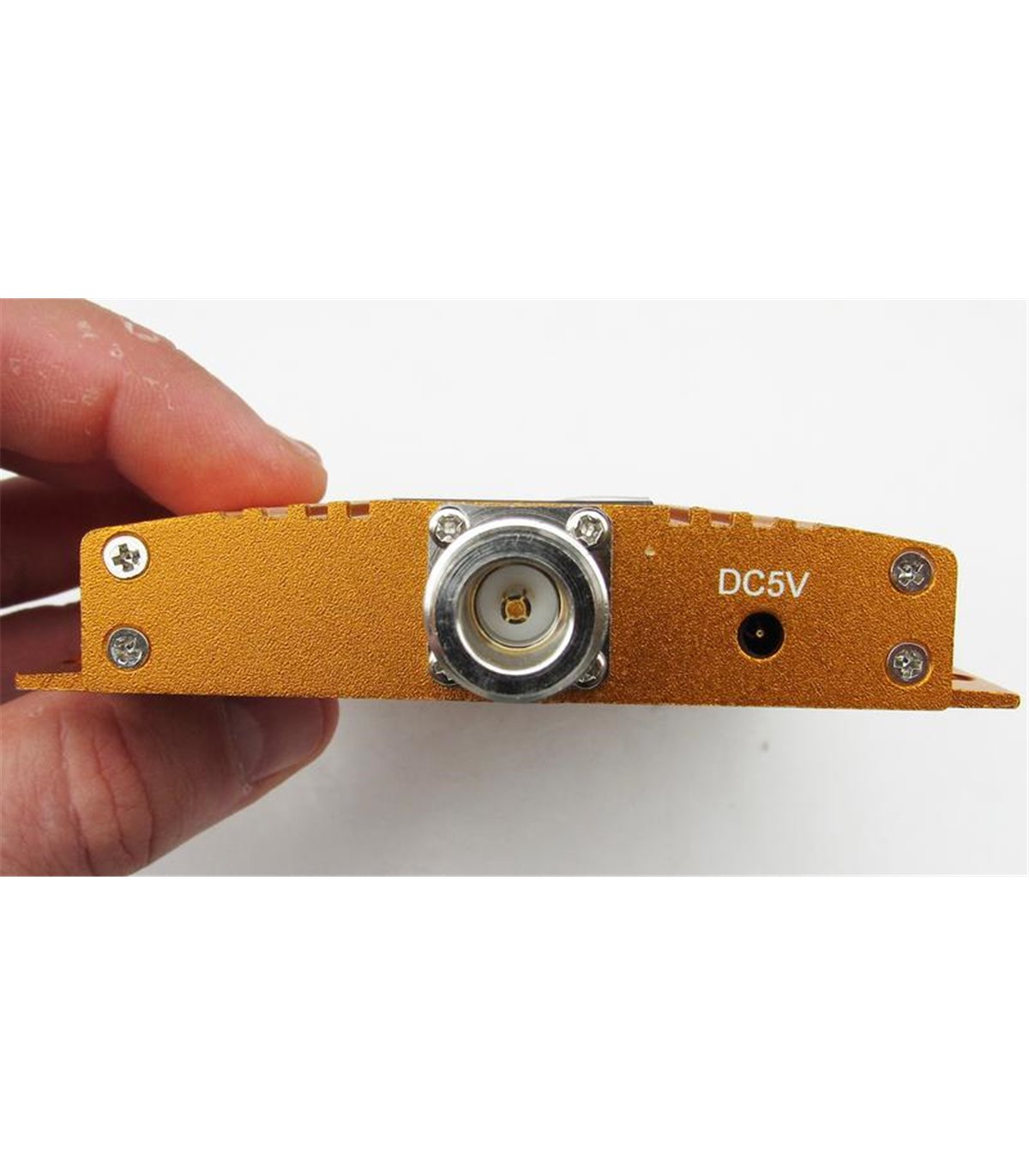

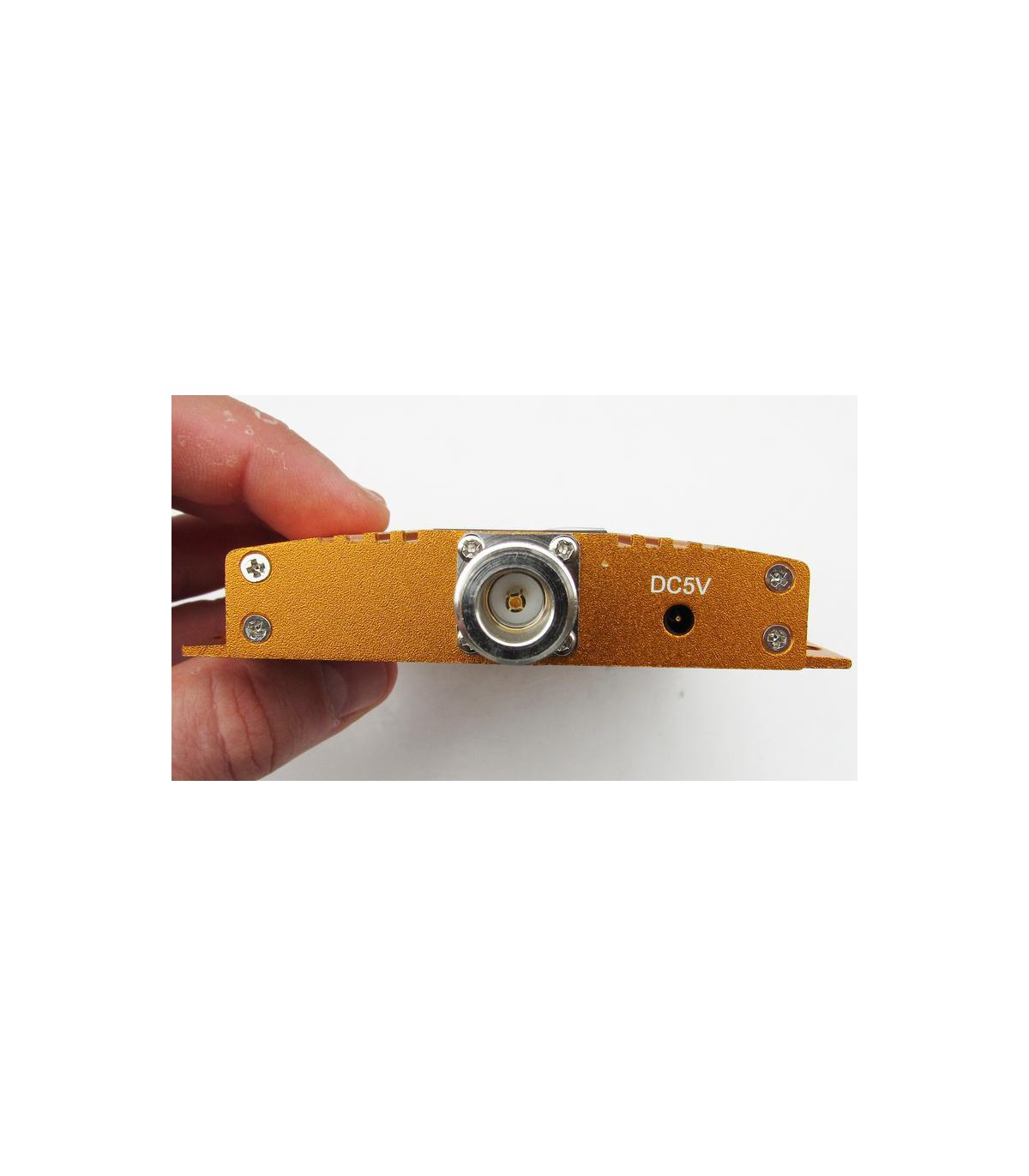

• Питание репитера: 5В/1А
• Габариты репитера (д х ш х в): 140 х 100 х 20 мм
• Габариты внешней антенны (д х ш х в): 206 х 177 х 43 мм
• Габариты внутренней антенны (высота х диаметр): 185 х 13 мм
• Длина кабеля внешней антенны: 28 см
• Длина кабеля для подключения внешней антенны: 10 м
• Вес репитера: 235 г
• Вес внешней антенны с кабелем: 330 г
• Вес внутренней антенны: 25 г

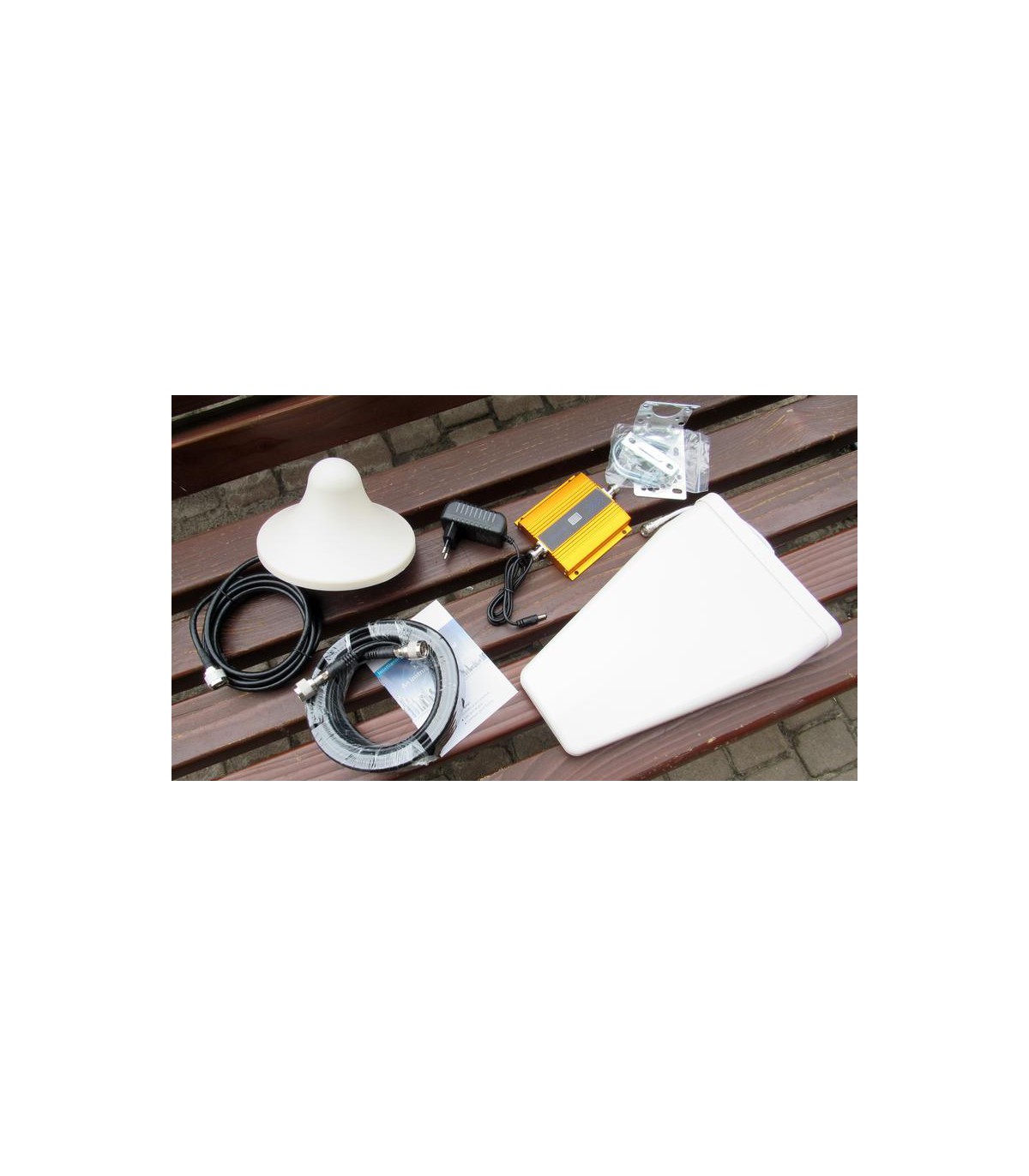

Комплектация

• Репитер
• Антенна внешняя
• Антенна внутренняя
• Адаптер питания 5V 3A
• Кабель коаксиальный с коннекторами 5С-FB
• Инструкция по эксплуатации на английском и китайском языках
