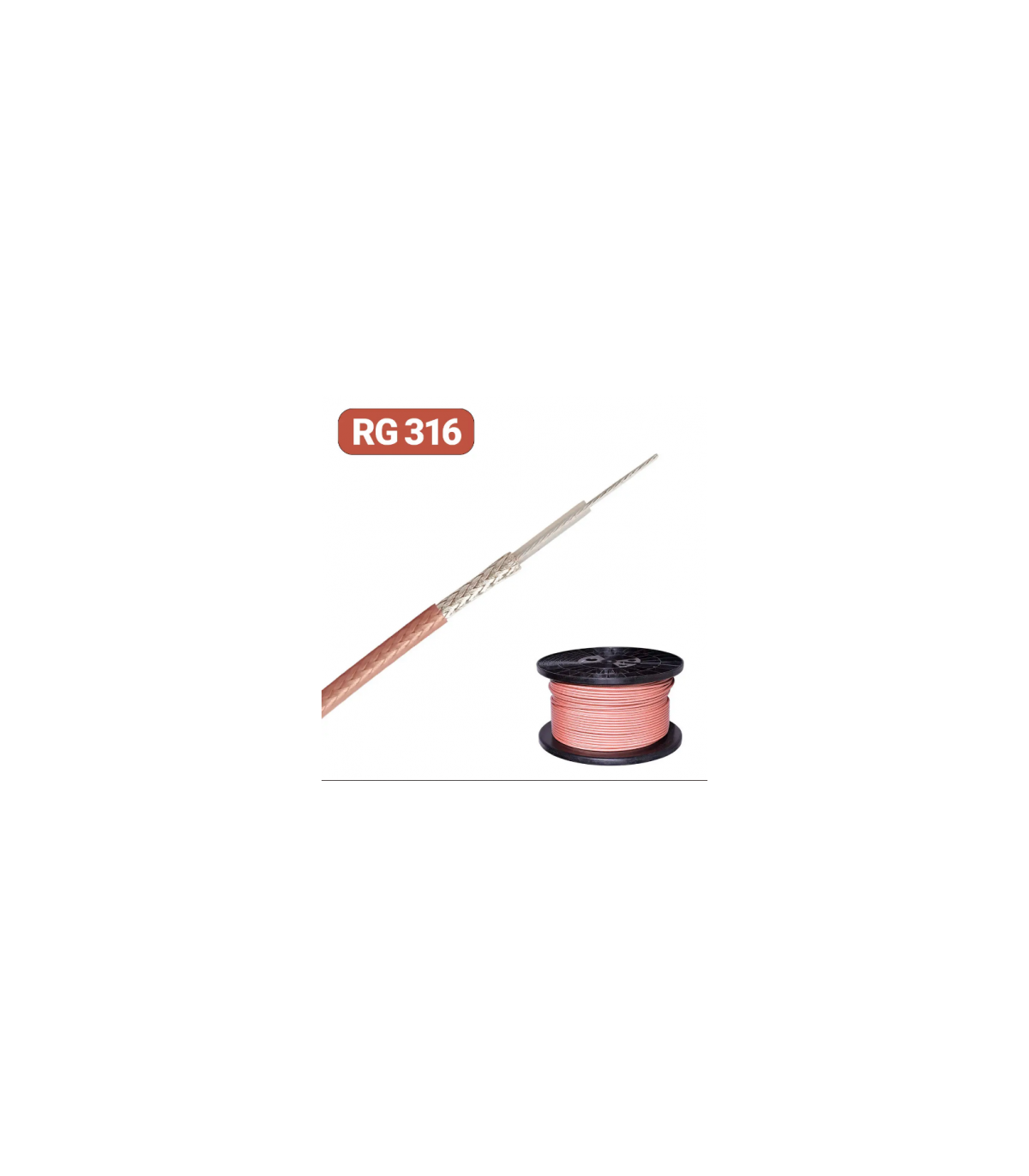

RG-316 U Коаксиальный кабель с тефлоновой изоляцией, посеребрённый 1м (20776)

Коаксиальный кабель RG-316 конструктивно состоит из следующих элементов:Центральный проводник: многожильный, 7х0,175 мм, материал – медь, покрытая серебром.Диэлектрик: цельный PTFE (тефлон), диаметр 1,52 мм.Оплетка: одинарная, из посеребренной меди, внешний диаметр 1,95 мм, плотность оплетки 95,2%.Внешняя изоляция: из FEP, диаметр 2,5 мм, прозрачный коричневый цвет.Электрические характеристики кабеля RG-316Волновое сопротивление: 50±2 ОмЕмкость на единицу длины: 95 пФ/мОтносительная скорость распространения сигнала: 69,5%Максимальная рабочая частота: 6500 МГцСопротивление постоянному току:Внутренний проводник: ≤275 Ом/кмВнешний проводник: ≤37,6 Ом/кмЭффективность экранирования: ≥35 дБ в диапазоне 5…1000 МГцЗатухание и допустимая мощность для кабеля RG-316(Дополнительные данные о потерях и допустимой мощности зависят от частоты и длины кабеля).Механические характеристики кабеля RG-316Удельный вес: 14,5 г/мМинимальный радиус изгиба (разовый): 13 ммМинимальный радиус изгиба (повторяющийся): 40 ммТемпературный диапазон монтажа: от -10°C до +50°CТемпературный диапазон эксплуатации: от -65°C до +200°CСовместимость и аналогиКоаксиальный кабель RG-316 входит в кабельную группу G7 и по размеру является аналогом следующих широко используемых ВЧ коаксиальных кабелей:✔ KX 22A✔ KX 3B✔ RG-174/U✔ RG-188A/UПотери и допустимая мощность для кабеля RG-316 Частота, МГцПотери, дБ/100м Допустимая мощность, Вт 100 26,2 375 400 53,2 185 1000 85,6 120 2000 123,3 80 3000 153,1 65 6000 223,4 48
