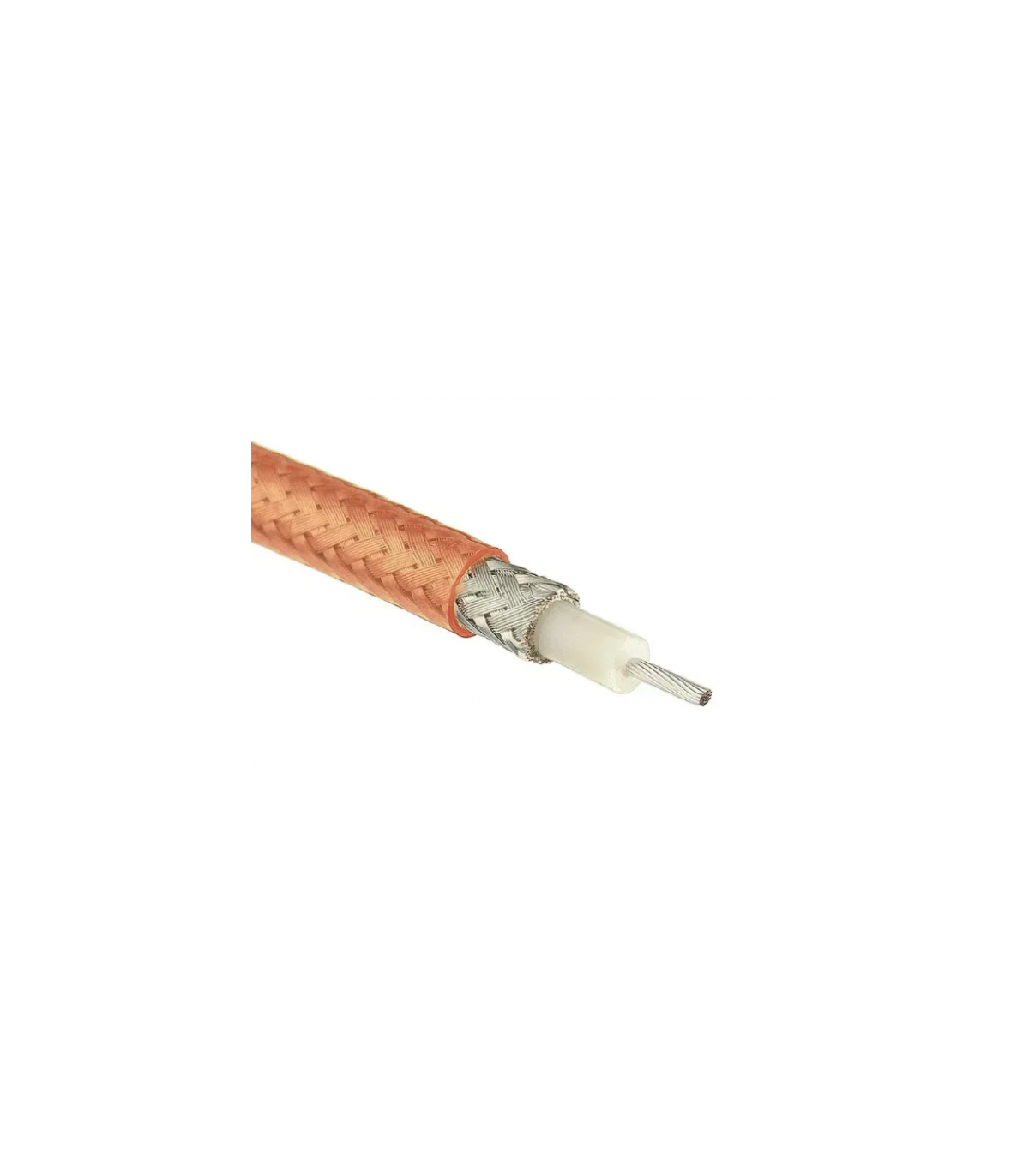

Коаксиальный кабель RG 178 B/U 1м (20826)

Коаксиальные кабели используются для передачи высокочастотных сигналов в различной электронной аппаратуре, особенно в передатчиках и приемниках, компьютерах, радио- и телевизионных передатчиках. Различные механические, температурные и электрические характеристики коаксиальных кабелей позволяют использовать их для передачи сигналов вплоть до гигагерцового диапазона.

Структура кабеля

• Внутренний проводник: сталемедный посеребренный проводник, 7 x ? 0,1 мм
• Изоляция: ПТФЭ (политетрафторэтилен) - 0,86 мм
• Внешний проводник: посеребренная медная оплетка
• Внешняя оболочка: ФЭП (фторэтиленпропилен)
• Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски

Технические характеристики

• Минимальный радиус изгиба: ~ 10 мм
• Допустимая рабочая температура: от -55°C до +200°C
• Содержание меди: 6,4 кг/км
• Внешний диаметр: ~ 1,8 мм
• Вес: ~ 8 кг/км

Электрические характеристики

• Волновое сопротивление: 50 ± 3 Ом
• Частотный диапазон f (макс.): 3 ГГц
• Коэффициент укорочения волны: 0,7
• Затухание при 20°C
  • 100 МГц — 43,0 дБ/100 м
  • 200 МГц — 62,0 дБ/100 м
  • 500 МГц — 102,0 дБ/100 м
  • 800 МГц — 134,0 дБ/100 м
• Ёмкость: 93,0 пФ/м
• Скорость распространения сигнала: 70%
• Сопротивление изоляции, мин.: 105 МОм х км
• Петлевое сопротивление, макс.: 860 МОм х км
• Максимальное рабочее напряжение: 1,1 кВ
• Электрическая прочность при 50 Гц: 2,0 кВ эфф.

Дополнительная информация
Указанные типы кабелей RG-Coaxial соответствуют спецификациям военного стандарта США MIL-C-17. По индивидуальному заказу возможна поставка других типов. Также обратите внимание на наши многожильные варианты радиочастотных кабелей.
RG/U: R = Radio, G = Guide, U = Utility.
