Модуль генератора импульсов с регулируемой частотой NE555 (17630)

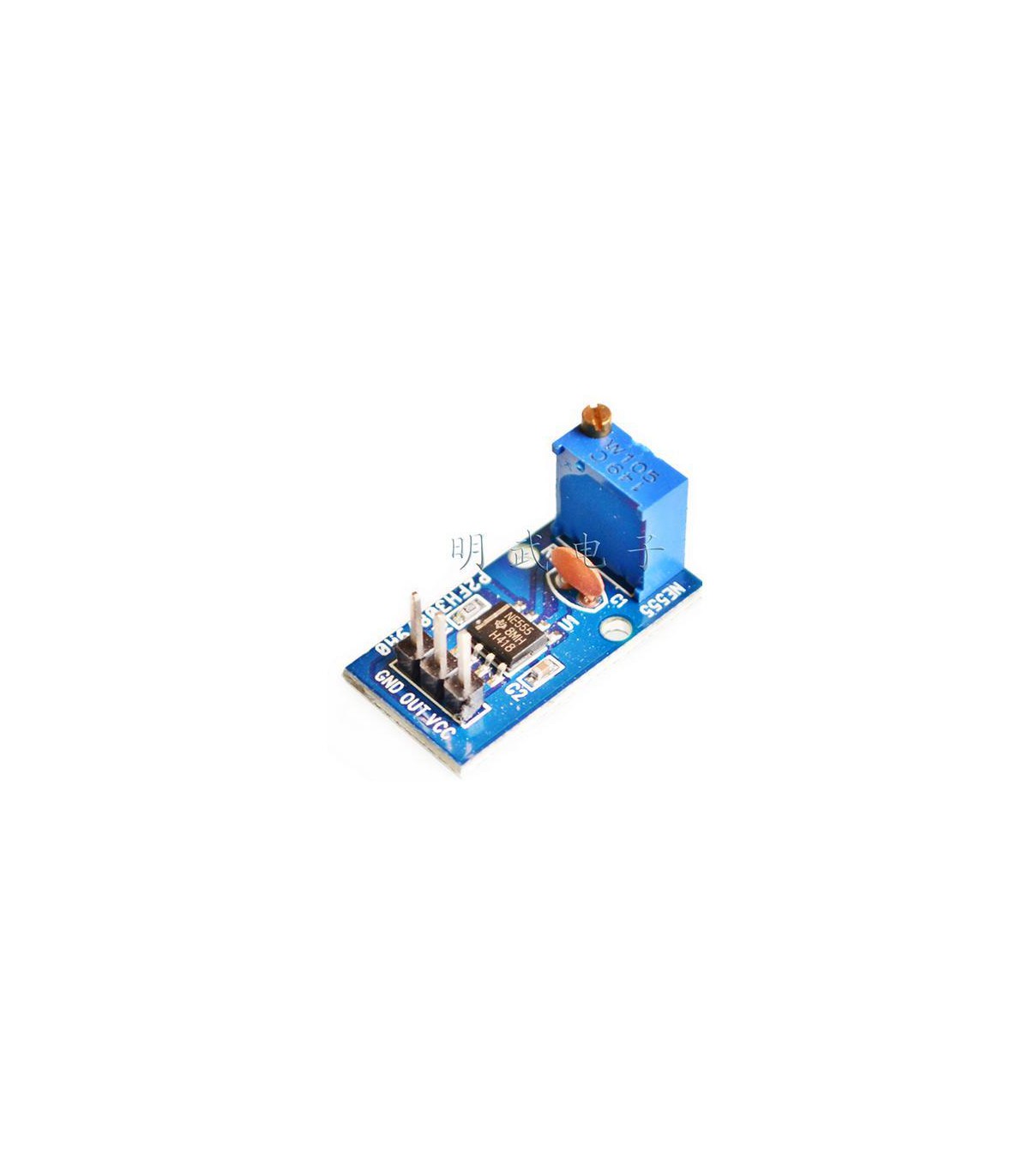

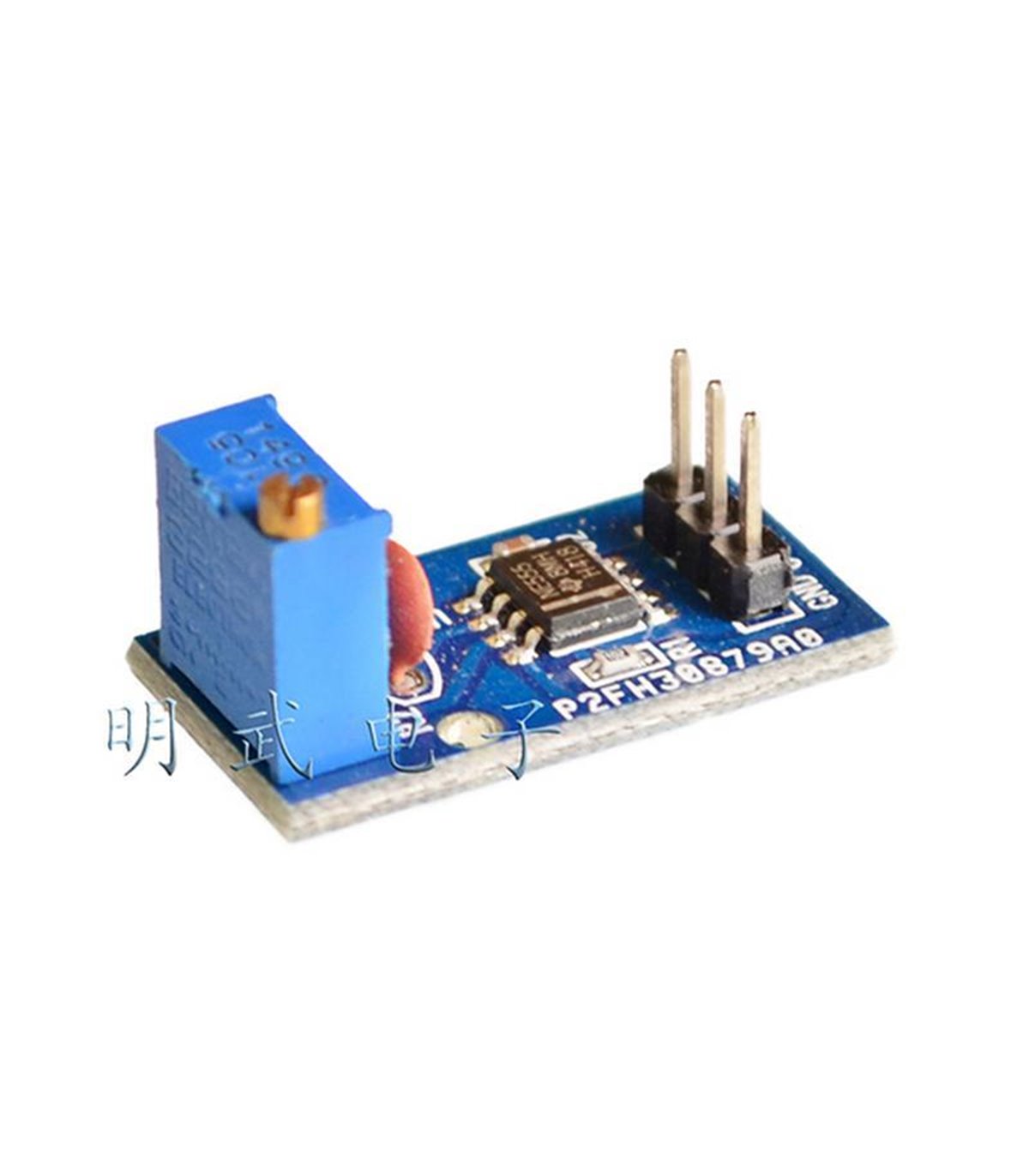

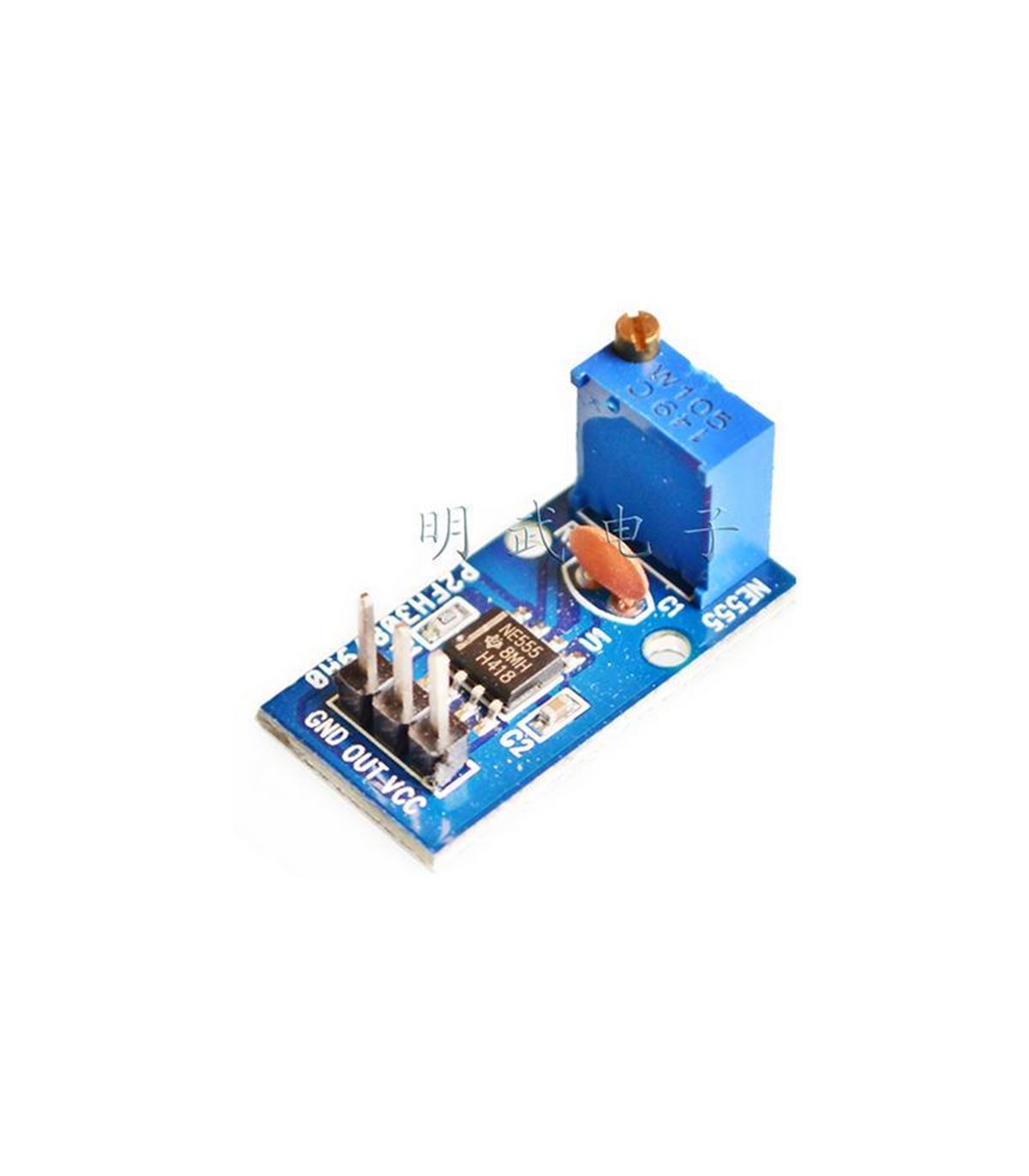

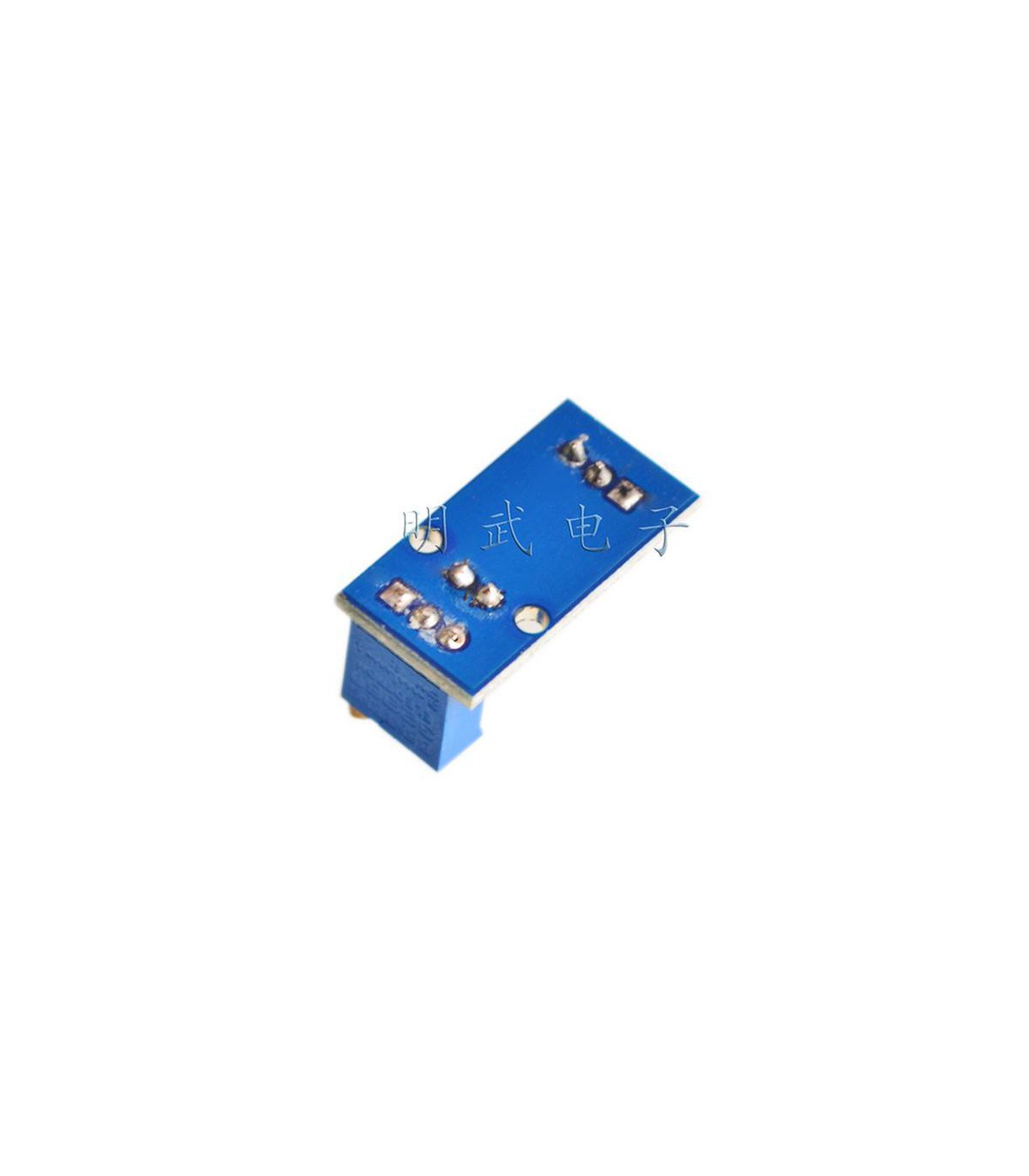

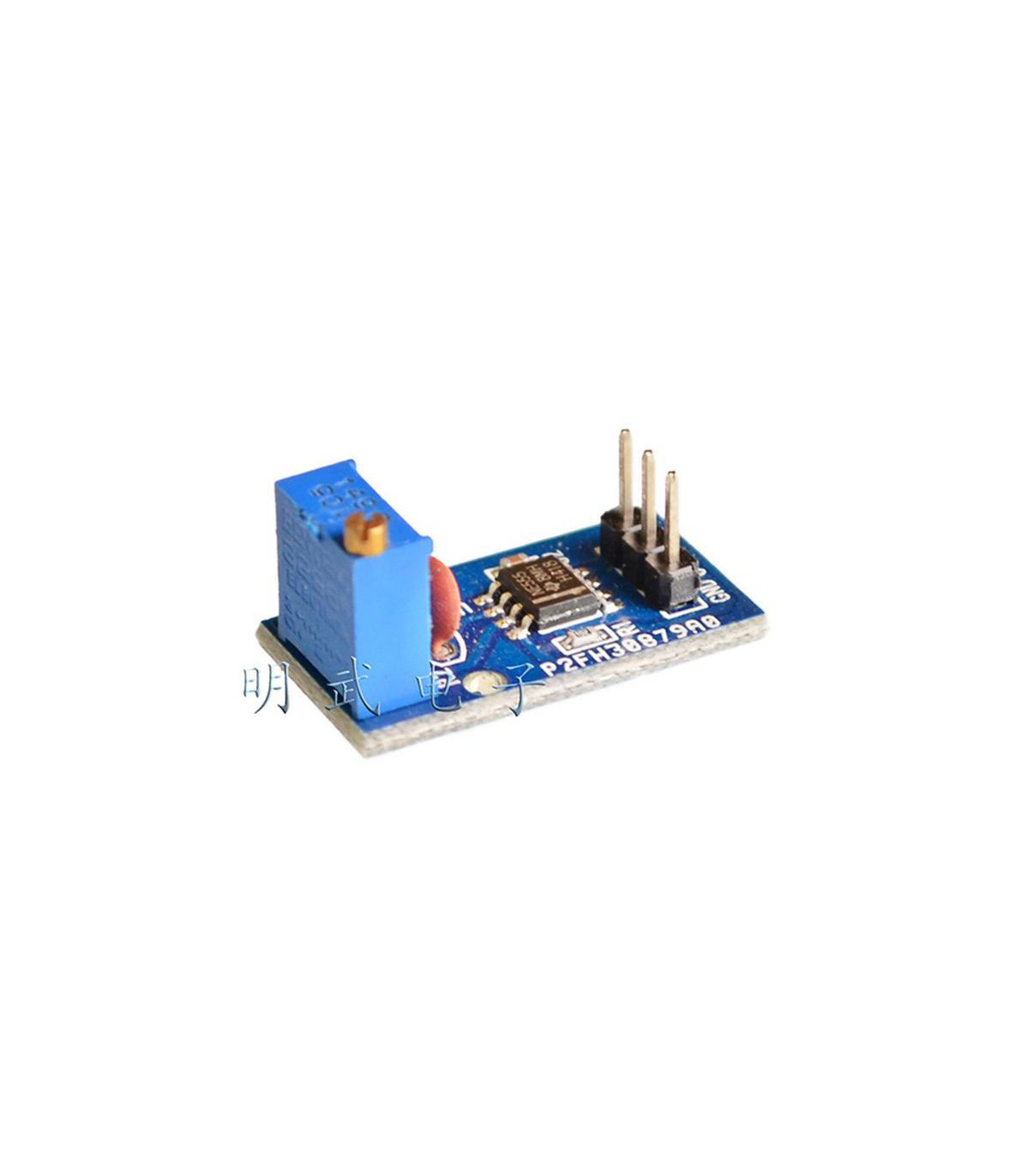

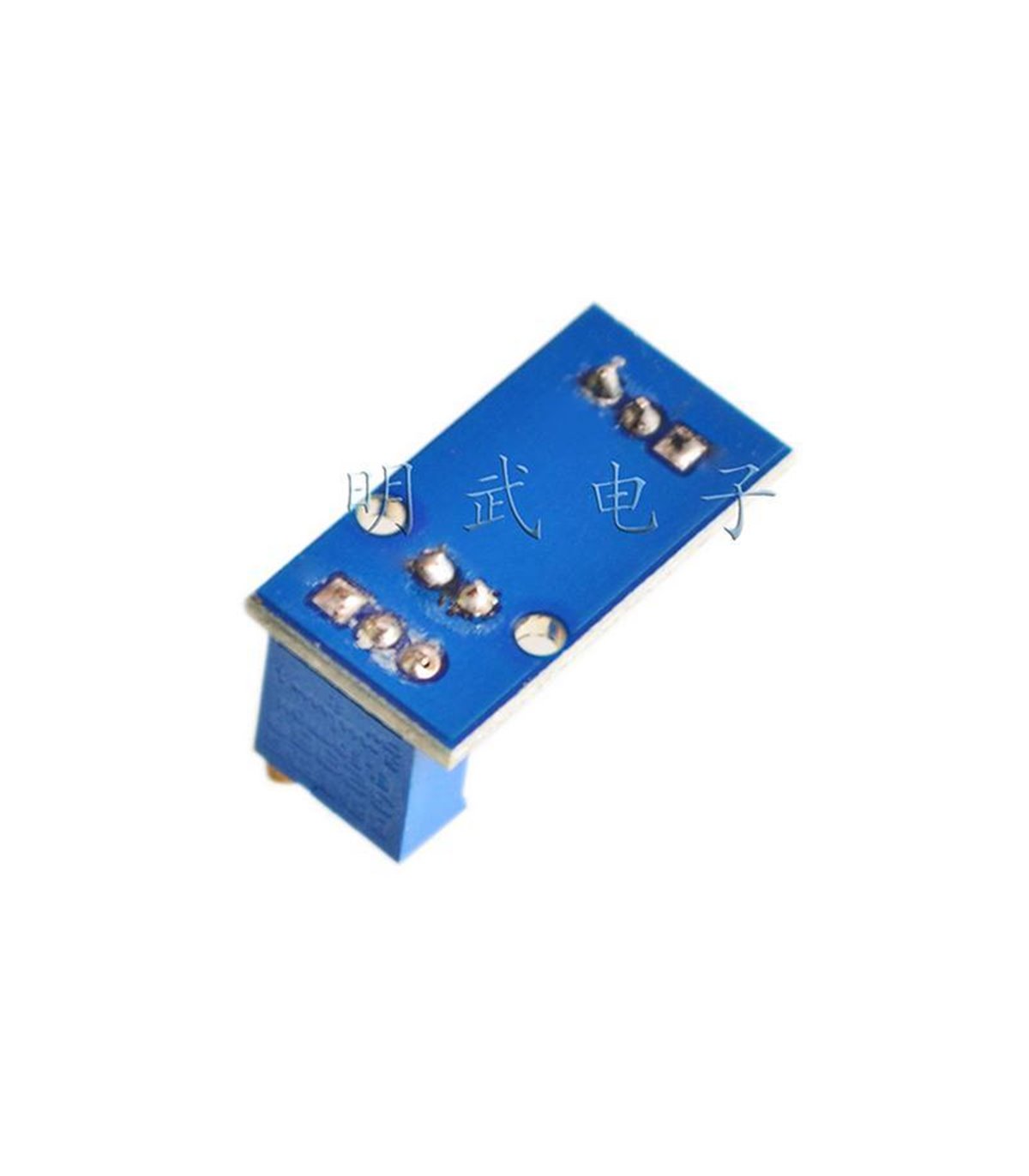

Модуль генератора импульсов с регулируемой частотой NE555.

Модуль NE-555 представляет собой генератор прямоугольных импульсов. Данный модуль можно использовать для проверки низкочастотных и высокочастотных схем, усилителей, радиоприемников и других устройств. Также его можно использовать для регулирования параметров выходных импульсов в широких пределах

Модуль собран на базе аналоговой интегральной микросхемы NE-555. Микросхема NE-555 является таймером, который формирует импульсы со стабильными характеристиками во времени. Она состоит из 2 диодов, 23 транзисторов и 16 резисторов. Выходной ток микросхемы составляет 200 мА. При изменении напряжения питания точность микросхемы не меняется. Погрешность составляет около 1% от расчетного значения. На плате присутствует подстроечный резистор, который необходим для регулирования частоты прямоугольных импульсов. Диапазон изменения частоты выходных импульсов составляет от 1 Гц до 100 кГц.

На плате модуля есть 3 вывода:

VCC: напряжение питания

GND: общий провод ( «земля»)

OUT: уровень выходного сигнала. Высокий уровень выходного сигнала равно напряжению 1,5 В, а низкий - 0,25 В

Подключен к источнику питания на модуль от внешнего источника питания, платформы Arduino или иного микроконтроллерного устройства. Диапазон напряжения питания модуля составляет от 5 ... 15 В.
