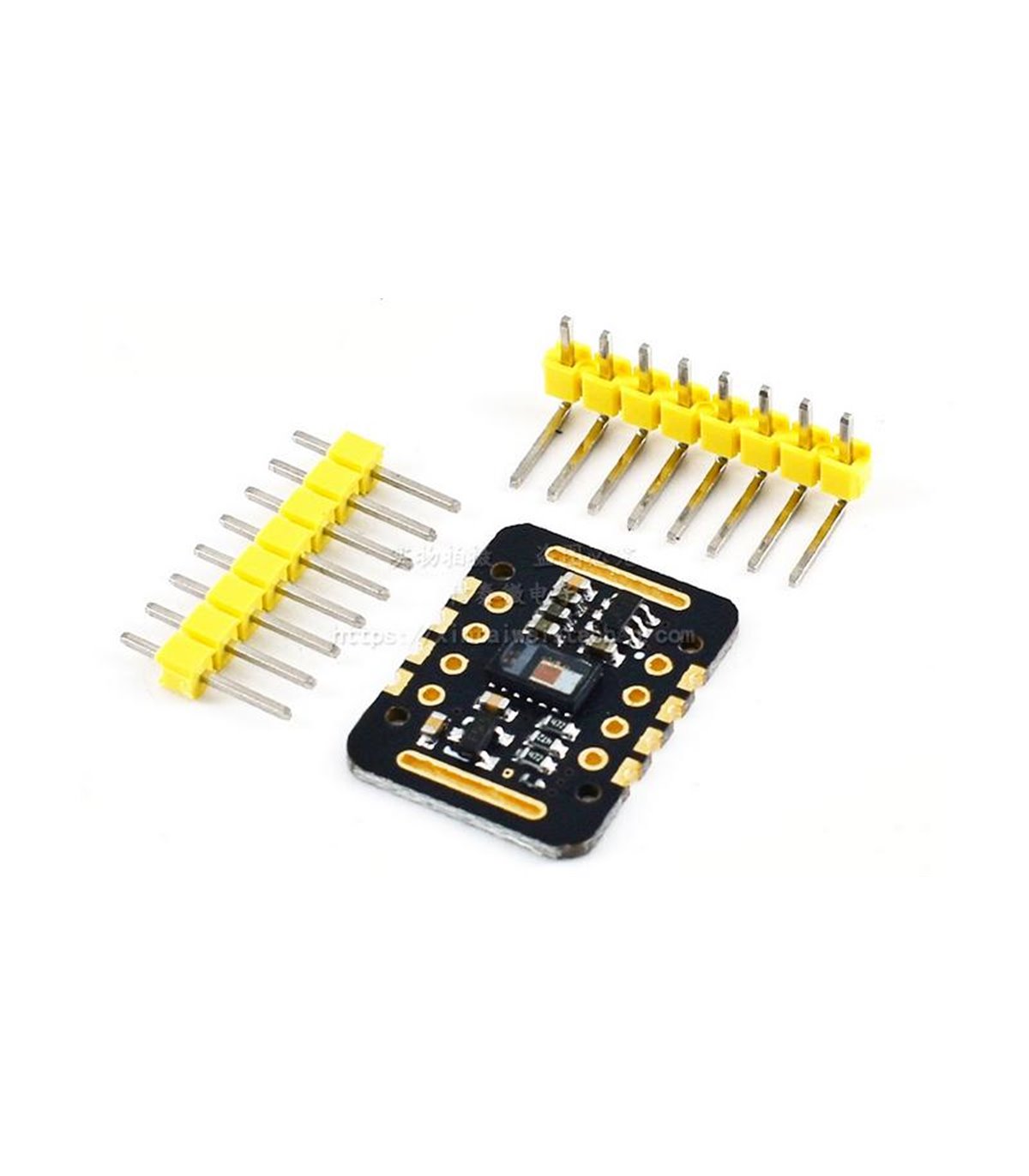

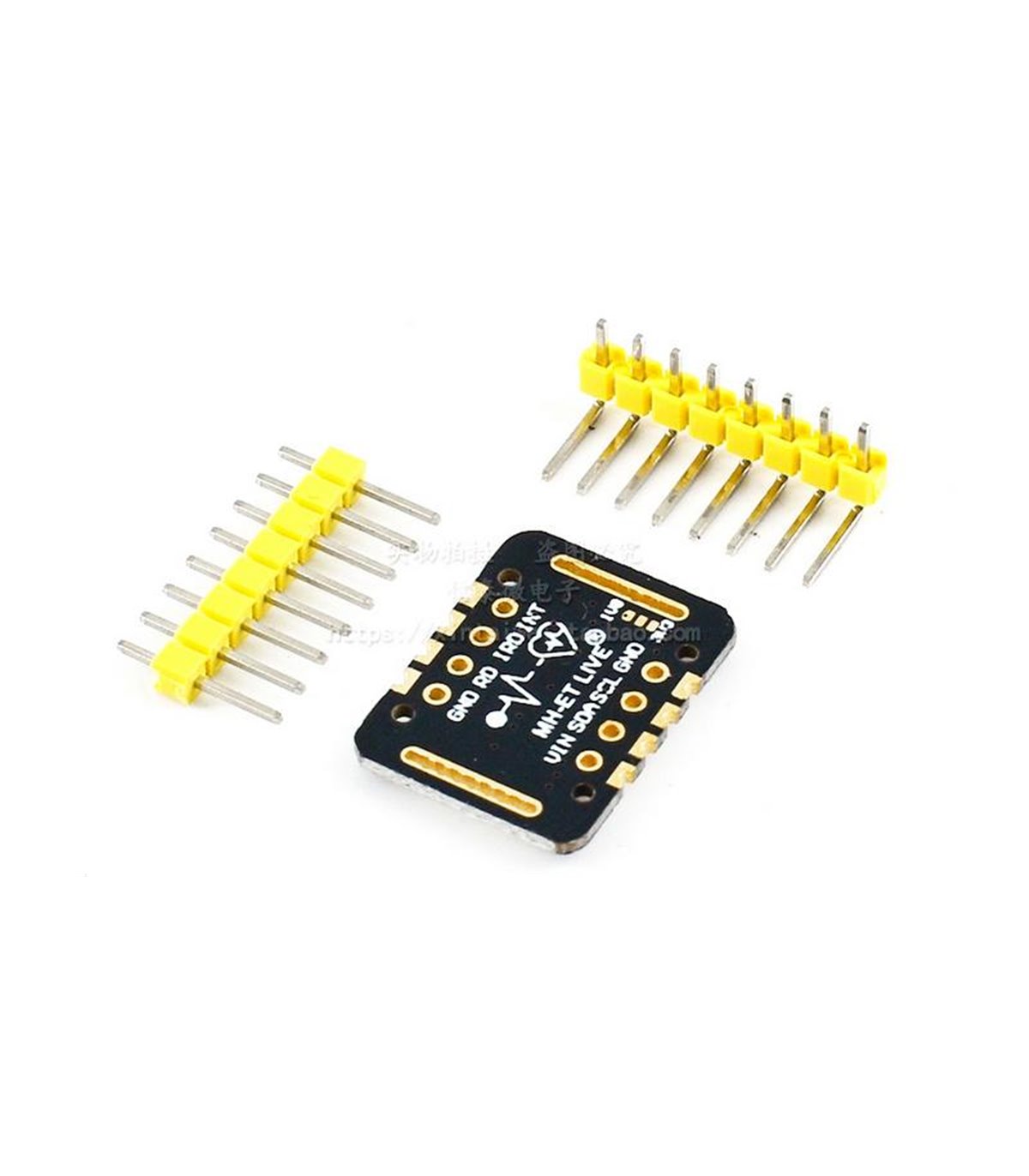

Модуль датчик пульса кислорода в крови MAX30102 совместимый с UNO R3 STM32 (17873)

Модуль датчик пульса кислорода в крови MAX30102 совместим с UNO R3 STM32. Датчик сердечного ритма (пульса) MAX30102 - интегральный датчик пульса и насыщения крови кислородом. В датчике собраны оптимизирована оптика, два светодиода, фотодетектор, высокоточный аналоговый усилитель и преобразователь, цифровой обработчик и интерфейсный модуль. Для подключения датчика к контроллеру используется последовательный интерфейс I2C.

В датчике используется два светодиода: красный и инфракрасного спектра. Есть возможность управлять как током через светодиоды (от 0мА к 50мА), так и длительностью импульсов (от 200мкс до 1,6мс) для обеспечения максимальной точности измерений. Для калибровки датчика является встроенный датчик температуры.

Технические характеристики

• Измеряемые параметры: частота пульса и насыщения крови и SpO2
• Напряжение питания: 3,3 В (внутренний стабилизатор на 1,8 В)
• Ток в режиме измерения: 1.2 мА
• Ток в режиме сна: до 10 мкА
• Интерфейс: I2C
• Напряжение интерфейса I2C: 3.3 В
• Максимальная частота интерфейса: 400 кГц
• Размеры: 18.5 х 14.5 х 3 мм

Datasheet
